19-04-11 22:12  Odp: [Relacja] M26 Pershing - 3rd Armoured Division - od podstaw
benek



Na Forum:
Relacje w toku - 8
Relacje z galerią - 1
Galerie - 13


 - 1

I kolejna obowiązkowa relacja :) świetny temat sobie wybrałeś czekam na dalsze postępy :)

--

Odpowiedz na tę wiadomość

20-04-11 08:44  Odp: [Relacja] M26 Pershing - 3rd Armoured Division - od podstaw
MARIUSZ
moderator




Na Forum:
Relacje w toku - 7
Relacje z galerią - 18
Galerie - 9


W Rupieciarni:
Do poprawienia - 4


 - 10

Grupa: ŁSM

Świetna sprawa!
Będę oczekiwał na kolejne odcinki i zdjęcia jak na kolejne części "Gwiezdnych Wojen"...;-)
Niech moc będzie z Tobą!

--
Pozdrawiam wszystkich ! MARIUSZ

Mam profil na FB.

Odpowiedz na tę wiadomość

20-04-11 08:52  Odp: [Relacja] M26 Pershing - 3rd Armoured Division - od podstaw
Jorzik



Na Forum:
Relacje w toku - 1
Relacje z galerią - 14
Galerie - 23


 - 2

Witaj
Dobrze napisałeś, że w Twoim wykonaniu klejenie tego modelu to zabawa.
Patrząc na stertę ogniwek i ich stopień detalizacji, każdy wymięknie.
Będę z dziką radościa podglądał Twoje zmagania z modelem, ale i podglądał Twój warsztat pracy.

--
Pozdrawiam Jorzik

Na morzu: YAMATO,SHOKAKU, KIJI,, MUTSUKI, NISSHIN,KITAKAMI,TSUGARU,HIBURI ,Akitsu Maru
W powietrzu: G4M2 BETTY
Na lądzie: Typ 2 Ka-Mi,Typ 95 Ha-Go,Typ I Ho Ki,Typ 4 Chi To,Typ 4 Ka Tsu,Typ 94 Te Ke,Typ 97 Chi Ha,Typ 97 Shinhoto Chi Ha,Typ 5 Chi Ri ,Typ 1 Chi He,

Odpowiedz na tę wiadomość

20-04-11 19:37  Odp: [Relacja] M26 Pershing - 3rd Armoured Division - od podstaw
Pit Blank



Na Forum:
Relacje w toku - 4
Relacje z galerią - 3
Galerie - 2


W Rupieciarni:
Do poprawienia - 1


 - 4

Rozumiem że to będzie wersja po wyeliminowaniu z otwartą wieżą ;)

--
Yamata i Bismarki czekaja w kolejce ...

Odpowiedz na tę wiadomość

30-12-11 21:17  Odp: [Relacja] M26 Pershing - 3rd Armoured Division - od podstaw
QN



Na Forum:
Relacje w toku - 1
Relacje z galerią - 23
Galerie - 8


W Rupieciarni:
Do poprawienia - 1


 - 3

Witam w kolejnej odsłonie
Sporo wody upłynęło, czasu na klejenie coraz mniej, ale udało mi się w tym roku w końcu cos ukończyć - nawet, jeśli są to tylko jakieś podzespoły, czyli komplet kół nośnych i podtrzymujących.
Na początek zrobiłem podstawowe pierścienie kół. Pismo obrazkowe poniżej:



Na ostatnim zdjęciu widac już koło oszlifowane, z lekko sfazowanymi krawędziami zewnętrznymi.
Następnie wykonałem wewntrzne stożki - sklejone z 3 warstw kartonu 0.25 mm, szlifowane krawędzie, żeby uzyskać ostre "schodkowanie" elementów koła, doklejony pasek oddający załamanie stożka.
Na koniec powalczyłem z pierścionkiem. Dwie warstwy kartonu kredowego 0,25 mm skleiłem ze sobą, cyrklem olfy wyciąłem zewnętrzną krawędź. Po wycięciu zaglutowałem ją i wyciąłem wewnętrzne koło. Kilkanaście prototypów poszło do wyrzucenia, ale reszta przeszła kontrolę jakości.



A tak wyglądało to po sklejeniu do kupy:



Na pierwszym zdjęciu widać, w jaki sposób utrzymywałem właściwą odległość wklejanych elementów od krawędzi. Klejone na wikol, objeżdżałem takim przyrządem koło do okoła, zachowując właściwyą odległość wklejanej części wewnętrznej od zewętrznego pierścienia.
Potem przystąpiłem do wykonania wewnętrznych tarczy. Tu chciałem odtworzyć charakterystyczny pierścień na zewętrznej części koła. Wymyśliłem to tak:

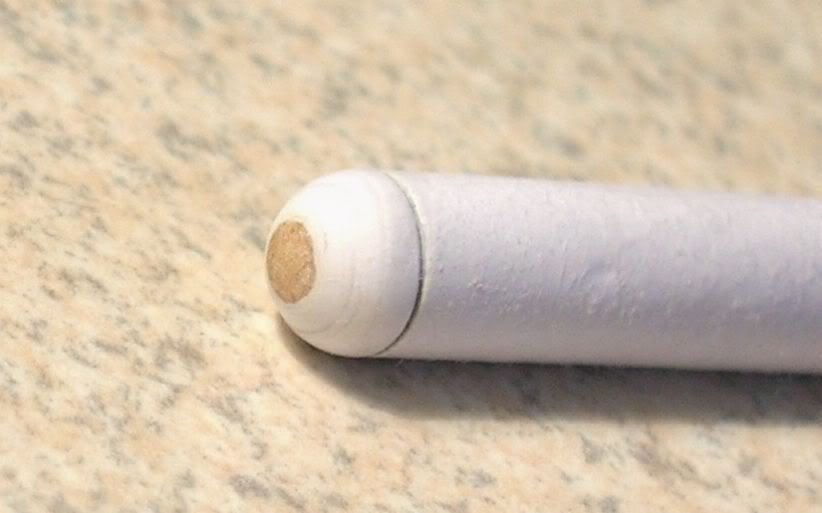

Rurka była obcinana jeszcze na pręcie - w ten sposób udało mi się uzyskać minimalnie wystający i idealnie okrągły pierścień.

Następnie na warsztat trafiły piasty kół:



Po nich przyszedł czas na to, co tygrysy lubią najbardziej - kopułki z "dodatkami". A robiło się je tak:



Wystające rurki odcinałem nową żyletką - żaden nóż tak dobrze sobie by z tym nie poradził. Zyletka przydała się też przy przyklejaniu śrub - wykonane z plastikowych, sześciokątnych pręcików, przyklejanych na SG i obcinanych żyletką.



Na koniec zestawienie gotowych podzespołów i koła sklejone do kupy:



A poniżej cała rodzinka - 14 sztuk kół nosnych i napinających (były identyczne).



Trochę mi się zeszło z tymi kołami, ale do prostych one nie należały. Było kilka problemów technologicznych, które musiałem rozwiązać, żeby wynik klejenia mnie zadowolił. Stąd wiele elementów było robionych w wersjach testowych, kilka koncepcji wyglądających w teorii obiecająco legło w gruzach, kilka się sprawdziło praktycznie. No i sama ilość części też robi swoje. Jedno koło to 110 części, z czego 57 to śruby, nakrędki itp.

Do natępnej aktualizacji - z kół pozostały jeszcze podtrzymujące (10 sztuk) i 2 napędowe.

--
Pozdrawiam


------------------------------------------------------------------------

Odpowiedz na tę wiadomość

30-12-11 22:34  Odp: [Relacja] M26 Pershing - 3rd Armoured Division - od podstaw
StuGu
moderator




Na Forum:
Relacje w toku - 2
Relacje z galerią - 13


Grupa: GEKO

QN miażdży z końcem roku.

--
StuG

Relacja w toku - Charron-Nakaszidze / StuG Ausf. F

Relacja/galeria - ChTZ-16 / FAI-M / T-50 / T-37A / PzInż. 130 / Ha-Go / T-38 / T-37A / L6/40 / 7TP

Odpowiedz na tę wiadomość

31-12-11 09:51  Odp: [Relacja] M26 Pershing - 3rd Armoured Division - od podstaw
Rajkub
moderator




Na Forum:
Relacje w toku - 3
Relacje z galerią - 9
Galerie - 1


W Rupieciarni:
Do poprawienia - 4


Grupa: WAK

A świstak siedzi i zawija....................

--
Pozdrawiam, Rajkub
__________________
niedokończona opowieść M3A1WHITE

Odpowiedz na tę wiadomość

31-12-11 10:08  Odp: [Relacja] M26 Pershing - 3rd Armoured Division - od podstaw
cfemar

Takie koło jest chyba nie do wykonania w standardzie...:-(

Odpowiedz na tę wiadomość

31-12-11 11:10  Odp: [Relacja] M26 Pershing - 3rd Armoured Division - od podstaw
Jasiek



Na Forum:
Relacje w toku - 7
Relacje z galerią - 9
Galerie - 1


Dlatego fajnie jest zbudować sobie model od podstaw dopieszczając go do skutku, tyle, że trzeba mieć do tego niezłe zaparcie i mnóstwo cierpliwości :)

--
Pozdrawiam!

Ukończone ORP Orzeł III, ORP Orzeł I, Wz.28, 7TP, Nieuport 11c.1 "Bebe", SGB 9 "Grey Goose", Zlin 50LS, Flak 38, Ki-61 Hien



Odpowiedz na tę wiadomość

31-12-11 15:20  Odp: [Relacja] M26 Pershing - 3rd Armoured Division - od podstaw
Topper

Na Forum:
Relacje w toku - 2


To się nazywa mocna końcówka roku. Życzę jeszcze bardziej owocnego roku 2012 i więcej czasu na klejenie.

Odpowiedz na tę wiadomość
