16-08-22 16:52  Odp: [R]F6F-3 Hellcat "Betio" (GPM nr 606)
lubię placki

Hej, czy makieta silnika w tym modelu ma poprawny układ cylindrów?

--
modele to moja pasja.

Odpowiedz na tę wiadomość

16-08-22 17:52  Odp: [R]F6F-3 Hellcat "Betio" (GPM nr 606)
Ryszard



Na Forum:
Relacje w toku - 34
Galerie - 32


 - 9

Odpowiedz na tę wiadomość

16-08-22 19:04  Odp: [R]F6F-3 Hellcat "Betio" (GPM nr 606)
stachooo



Na Forum:
Relacje w toku - 2
Relacje z galerią - 23
Galerie - 19


W Rupieciarni:
Do poprawienia - 16


 - 4

Lubię placki - "Hej, czy makieta silnika w tym modelu ma poprawny układ cylindrów?"

Nie jestem pewien. Kupiłem sobie z modelem ten super laserowy zestaw z elementami wyciętymi laserem, są w tym żebrowane elementy cylindrów wypalone laserem. Jeżeli ich układ jest zły w projekcie to można je i tak ustawić poprawnie. Koniec końców i tak wszystko musi być pomalowane zakładając użycie tego zestawu.

--
Pozdrawiam, Stachu

Samoloty z kartonu - mój blog modelarski

Samoloty z kartonu - Facebook

Caponowanie to jest dodawanie elementu baśniowego do modelarstwa.

Odpowiedz na tę wiadomość

16-08-22 20:13  Odp: [R]F6F-3 Hellcat "Betio" (GPM nr 606)
zbin



Na Forum:
Relacje w toku - 1
Relacje z galerią - 3
Galerie - 10


Super temat. Ja czekam na projekt Marcina. Miałem chęć na te GPM - oskie, ale już mi się odwidziały ;-)

Odpowiedz na tę wiadomość

17-08-22 12:24  Odp: [R]F6F-3 Hellcat "Betio" (GPM nr 606)
stachooo



Na Forum:
Relacje w toku - 2
Relacje z galerią - 23
Galerie - 19


W Rupieciarni:
Do poprawienia - 16


 - 4

Czas na mały update. Skleiłem część ogonową, kilka elementów wyposażenia kabiny i fragment osłony silnika. Szkielet ogona jest pełen niedokładności. Wnęka kółka ogonowego oraz oddzielony ster kierunku mają kilka drobnych i łatwych do poprawienia błędów. Świadczą one o niedopracowaniu tego projektu. Skłaniam się ku tezie, że bryła modelu została zaprojektowana i może nawet sklejona testowo, bo poszycie pasuje na prawdę doskonale. Z kolei wnęka kółka ogonowego i ster kierunku przewidziane dla wersji rozszerzonej prawdopodobnie nie były już sprawdzone. Poszycie wewnętrzne kadłuba w sekcji ogonowej jest za długie - w wyniku tego brakuje miejsca na pasek łączący pomiędzy częściami poszycia A5/A6. Wycięcie na wnękę kółka ogonowego ma inny kształt na poszyciu wewnętrznym i zewnętrznym. Szkielet tylnej części w wersji rozszerzonej wymaga modyfikacji poprzez usunięcie "ząbka/wypustki" w części WA23. Część WA25 jest za długa, trzeba ją dopasować do długości części WA40, to samo dotyczy części WA28 naklejanej na WA40. Tak zmodyfikowany szkielet dokleiłem do istniejącego kadłuba i dokleiłem okleiłem oklejką A5.








Czy ktoś mi może wytłumaczyć po jaką cholerę jest ta antena na stateczniku pionowym? Na tym etapie budowy? Robiąc spaghetti bolognese starty parmezan trafia na gotowe danie, podane na talerzu. Nie wsypuje się go do garnka z gotującym makaronem. Tak samo jest z tą anteną. Dokleję ją na końcu.





Oklejki pomiędzy statecznikiem pionowym a grzbietem kadłuba (A9, A11 L/P) pasują na styk, troszkę się z nimi męczyłem, ale jakoś się udało. Nie dziwię się, że w zestawie te elementy są podwójne. Dorobiłem sobie we własnym zakresie pasek łączący pomiędzy nimi.












W międzyczasie sklejam sobie powoli wyposażenie kabiny. Tutaj znalazłem kolejny mały błąd: prawy boczny panel (B20,21,24) po złożeniu wygląda tak i jestem przekonany, że element B24 jest za wysoki. Fotel i zespół orczyka nie są jeszcze gotowe, tablicę zegarów wykonałem z użyciem dodatków laserowych oferowanych przez GPM. Będę musiał jakoś wypełnić szparę, która powstała pomiędzy nią a poszyciem. Myślę, że odpowiednio uformowany pasek kartonu załatwi sprawę.

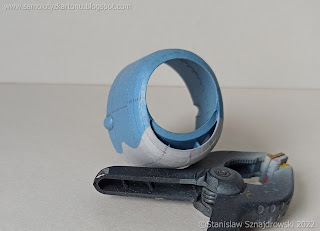

Z ciekawości skleiłem również dwa główne paski poszycia osłony silnika. W przypadku kiedy model ma błędy, warto być o kilka kroków do przodu i wyłapywać je w miarę wcześnie. Oba elementy spasowały się doskonale, pasują również do reszty kadłuba. Czym jestem zachwycony, to brak czarnej linii konturu pomiędzy tymi dwoma elementami. Umożliwia to sklejenie ich tak, że właściwie nie widać łączenia. Brawo dla autora i wydawcy za to rozwiązanie. Na tę chwilę w osłonie znajdują się wstawione na sucho dwa kształtowniki WA15 i 16.








Żeby jednak nie było tak kolorowo, wycięcie na kolektory wydechowe znajdujące się częściowo na osłonie, a częściowo na kadłubie (elementy A13/A14) nie zgrywa się ze sobą. Po obu stronach wycięcia na osłonie znajdują się około 1 mm wyżej niż na kadłubie. Myślę, że da się to skorygować naklejając odpowiednio "bąble" cz. A41 L/P będące osłonami kolektorów. Swoją drogą, przeglądając masę zdjęć i walkaroundów Hellcata zauważyłem, że te wypukłe osłony są charakterystyczne dla wersji F6F-3, późniejsze F6F-5 ich nie miały.





Dla zainteresowanych tematem linki poniżej, polecam zwłaszcza te dwa filmiki z YouTube:

https://www.youtube.com/watch?v=1xGW8sMnn7o
https://youtube.com/watch?v=zyE7V-DgGXA&feature=share
http://www.venturapublications.com/news/publish/Hellcat-Cockpit-photos.shtml
http://www.primeportal.net/hangar/mark_hayward/f6f-5k_hellcat/index.php?Page=1

--
Pozdrawiam, Stachu

Samoloty z kartonu - mój blog modelarski

Samoloty z kartonu - Facebook

Caponowanie to jest dodawanie elementu baśniowego do modelarstwa.

Odpowiedz na tę wiadomość

25-08-22 20:07  Odp: [R]F6F-3 Hellcat "Betio" (GPM nr 606)
stachooo



Na Forum:
Relacje w toku - 2
Relacje z galerią - 23
Galerie - 19


W Rupieciarni:
Do poprawienia - 16


 - 4

Budowa Hellcata posuwa się do przodu. Co prawda ta część relacji miała być poświęcona skrzydłom, ale muszę jeszcze nad nimi trochę popracować. Sporo ostatnio kleję i chyba następuje u mnie powoli pewne zmęczenie materiału. Postanowiłem odłożyć na razie na bok skrzydła i zabrać się za inne, prostsze (pozornie) rzeczy.

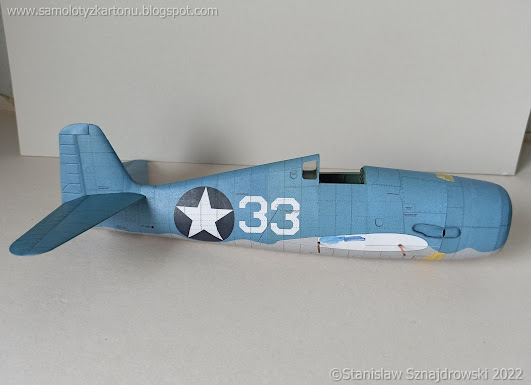

Wykonałem usterzenie. Stałe części stateczników poziomych sklejało się bardzo dobrze, szkielet pasuje idealnie. Nieco problemów przysporzyło dopasowanie gotowych elementów do kadłuba - nie są przewidziane w tym miejscu oklejki / przejścia pomiędzy nimi, a kadłubem. Nie dopatrzyłem się takich elementów na zdjęciach prawdziwych F6F, więc ich brak jest jak najbardziej uzasadniony. Poszycie stateczników poziomych jest dobrze dopasowane do ogona, w paru miejscach jedynie delikatnie przeszlifowałem. Po doklejeniu było widocznych kilka niewielkich szparek, które wypełniłem klejem introligatorskim zmieszanym z farbką koloru kadłuba.








Białe pola w kształcie przekroju statecznika poziomego, które znajdują się po obu stronach ogona - miejsca przyklejenia stateczników są moim zdaniem za długie - po zamontowaniu elementów wystaje około 2 mm białego pola. Zamalowałem to, a po doklejeniu sterów wysokości i tak tego nie widać.






Stery wysokości, a właściwie ich szkielety mają drobny błąd polegającym na zbyt płytkim umiejscowieniu elementów WD14 w częściach WD11. Korekta polegała na wycięciu głębszego wpustu w WD11. Błędne są też kolory zawiasów sterów wysokości (D4,D5), połowa z nich ma kolor kadłuba, połowa nie wiem czego. Właściwie nie ma to większego znaczenia, bo po ich zamontowaniu widać tylko ich krawędzie, które trzeba i tak wyretuszować. Przy sterze kierunku wszystko było w porządku.







W ostatniej odsłonie relacji pokazałem fragment osłony silnika. W międzyczasie udało mi się ją dokończyć. To była walka. Zewnętrzne oklejki pasują bardzo ładnie. Rzeczą, która sprawiła mi sporo problemów było wnętrze osłony. Wlot powietrza do chłodnicy oleju - ten charakterystyczny "uśmiech" jest dość trudny. Nie dziwię, się, że te części są wydrukowane podwójnie. Mimo użycia zamieszczonych kształtowników nie udało mi się poprawnie dopasować części A19, wydawała mi się za duża i zacząłem ją skracać, co niestety nie pomogło. Męczyłem się z tym ogromnie i ostatecznie wyciąłem z osłony uśmiechnięty wlot i zrobiłem go od nowa z zapasowego zestawu. A19 nie ma zapasu więc wykonałem ten i kilka innych elementów poszycia wnętrza we własnym zakresie. Niestety podczas tych manewrów oberwało się osłonie i widać na niej, że walczyłem. Najbardziej oberwał szew na dole, bo tam musiałem naciąć. Trudno.














Muszę jeszcze sprostować pewną rzecz. W poprzednim poście pisałem, że wypukłe osłony na osłonie silnika nie pokrywają się z wycięciami na kadłubie. Oglądając zdjęcia "z epoki" doszedłem do wniosku, że to mogło tak wyglądać. Niektóre plany pokazują, że te krawędzie były licowane, niektóre, że jest tam uskok. Nie potrafię stwierdzić na 100% jak to ma wyglądać. W każdym razie, elementy do wykonania "bąbli" (A41) są podwójne, jedne z czarnym konturem, drugie bez. Wybrałem oczywiście te bez i efekt mocno cieszy oko.











Na deser mam jeszcze ciekawostkę, innowację od GPM-u. Pośród elementów wyciętych laserem na tekturze grubości 1 mm są również elementy oznaczone jako F3. Są to zwijki, które po nawinięciu na drut służą jako podpory łopat śmigła. Konia z rzędem temu, kto to zwinie. Oczywiście jest to niedopatrzenie ze strony wydawcy, ale uśmiałem się do łez jak to odkryłem.





PS. Silnik już na miejscu, do następnego :-)




--
Pozdrawiam, Stachu

Samoloty z kartonu - mój blog modelarski

Samoloty z kartonu - Facebook

Caponowanie to jest dodawanie elementu baśniowego do modelarstwa.

Odpowiedz na tę wiadomość

25-08-22 21:44  Odp: [R]F6F-3 Hellcat "Betio" (GPM nr 606)
MARIUSZ
moderator




Na Forum:
Relacje w toku - 7
Relacje z galerią - 18
Galerie - 9


W Rupieciarni:
Do poprawienia - 4


 - 10

Grupa: ŁSM

Mniamm...

--
Pozdrawiam wszystkich ! MARIUSZ

Mam profil na FB.

Odpowiedz na tę wiadomość

25-08-22 22:53  Odp: [R]F6F-3 Hellcat "Betio" (GPM nr 606)
StuGu
moderator




Na Forum:
Relacje w toku - 2
Relacje z galerią - 13


Grupa: GEKO

Powiem Ci, że niejeden by chodził dumny, gdyby zrobił tak ten "uśmiech" Hellcata:-) A Ty marudzisz:-)
Ale niektórzy wiedzą, że to od bicza laczem przez żonę, gdy nie gasisz światła po dobranocce:-)
Wychodzi genialnie jak zwykle, acz zmęczenie materiału, czyli modelarza to niedobra rzecz, uważaj:P
Smaruj kolano:-)

--
StuG

Relacja w toku - Charron-Nakaszidze / StuG Ausf. F

Relacja/galeria - ChTZ-16 / FAI-M / T-50 / T-37A / PzInż. 130 / Ha-Go / T-38 / T-37A / L6/40 / 7TP

Odpowiedz na tę wiadomość

25-08-22 23:05  Odp: [R]F6F-3 Hellcat "Betio" (GPM nr 606)
żółtodziób



Na Forum:
Relacje w toku - 1
Relacje z galerią - 1


Szkoda, że człowiek od samego patrzenia na cudzą robotę się nie uczy. Popatrzę a potem jak będę robił sam i tak skaszanię :(
Pozytywnie zazdroszczę skilla

--
pozdro
Wojtek
Ja każdy model potrafię schrzanić, a jaka jest twoja super-moc ?
-------------------------------------------------------------------------------------
W lepieniu: Luxtorpeda
Polepione : Kaplica M.B.Śnieżnej

Odpowiedz na tę wiadomość

26-08-22 08:04  Odp: [R]F6F-3 Hellcat
stary



Na Forum:
Relacje w toku - 1
Relacje z galerią - 4
Galerie - 1


 - 2

Człowiek coś tam u siebie w domu sklei, popatrzy i pomyśli z dumą "ale jestem zajebi..sty".
A potem zajrzy do takiej relacji jak ta i ... czar pryska :)))

--

Post zmieniony (26-08-22 08:05)

Odpowiedz na tę wiadomość
