25-12-24 11:25

Odp: [R] s/y America (WAK 1:100) czyli łabędzia szyja na lazurze fal czyli tym razem coś bezdyskusyjnie ładnego

Kruszyna

Na Forum:
Relacje w toku - 2
Relacje z galerią - 1
Galerie - 3

W Rupieciarni:
Do poprawienia - 1

- 1

Strasznie wymęczone te oklejki. Czym je wycinałeś? Na łączeniach wygląda jakbyś je wycinał troszkę tępym nożykiem.

--
W budowie:
Szkuta Wiślana | Łódź z Gokstad
Ukończone:
A7V | Wieża Nyska w Otmuchowie | Crusader III | Tiger I
Zawieszone:
Mark I

Odpowiedz na tę wiadomość

25-12-24 12:59

Odp: [R] s/y America (WAK 1:100) czyli łabędzia szyja na lazurze fal czyli tym razem coś bezdyskusyjnie ładnego

Żółtodziób

Na Forum:
Relacje w toku - 5
Relacje z galerią - 1

Nożyki mam ostre.
Może dlatego wymęczone, bo przymierzane po "100 razy" żeby to spasować?
No i wcześniej były tłoczone wzdłuż linii żeby uplastycznić blaszki,
co w tym modelu nie zrobiło dobrze estetyce łączeń.
Ale z drugiej strony myślałem , że głupio będzie wyglądać,
gdy środek będzie tłoczony, a przy łączeniach gładkie

+ efekt makro. Pojedyncza blaszka ma 5mm szerokości

po malowaniu metalikiem jak lewa burta, częściowo wygląd się poprawi

--
pozdro
Wojtek
...może i lepię powoli, ale za to beznadziejnie....
Ja każdy model potrafię schrzanić, a jaka jest twoja super-moc ?
-------------------------------------------------------------------------------------
W lepieniu: Luxtorpeda , Cerkiew , Bussard , Alkett , America
Polepione : Kaplica M.B.Śnieżnej

Post zmieniony (25-12-24 13:09)

Odpowiedz na tę wiadomość

25-12-24 13:07

Odp: [R] s/y America (WAK 1:100) czyli łabędzia szyja na lazurze fal czyli tym razem coś bezdyskusyjnie ładnego

Kruszyna

Na Forum:
Relacje w toku - 2
Relacje z galerią - 1
Galerie - 3

W Rupieciarni:
Do poprawienia - 1

- 1

No ja mam ten sam problem w Gokstad, zacząłem robić skrzynki i po trasowaniu desek na zgięciach karton pękł.
Trzymam kciuki za dalsze efekty!

--
W budowie:
Szkuta Wiślana | Łódź z Gokstad
Ukończone:
A7V | Wieża Nyska w Otmuchowie | Crusader III | Tiger I
Zawieszone:
Mark I

Odpowiedz na tę wiadomość

29-12-24 01:30

Odp: [R] s/y America (WAK 1:100) czyli łabędzia szyja na lazurze fal czyli tym razem coś bezdyskusyjnie ładnego

Żółtodziób

Na Forum:
Relacje w toku - 5
Relacje z galerią - 1

Prace biegną równolegle - stary kadłub jak już wspomniałem "dla zasady"
oraz prace wirtualne na skanie wycinanki - korekta rufy i midszipu oraz upłynnianie kadłuba .
Końcowa koncepcja pewnie wyłoni się w boju.
Pokład też przerysuję na układ z królewską klepką (gdzieś widziałem model Ameriki z takim pokładem)
A jak mi nowy kadłub nie wyjdzie - wykorzystam stary.
Tak czy siak jeszcze więcej się nauczę.

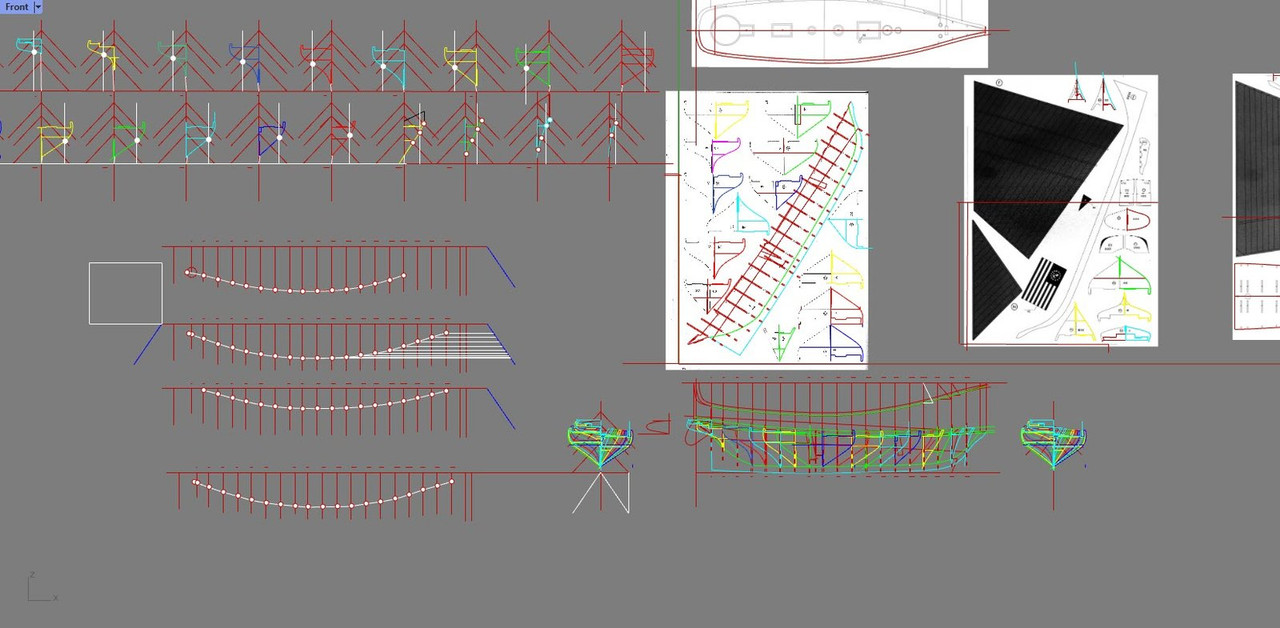

Zrzut z Rhino3D

--
pozdro
Wojtek
...może i lepię powoli, ale za to beznadziejnie....
Ja każdy model potrafię schrzanić, a jaka jest twoja super-moc ?
-------------------------------------------------------------------------------------
W lepieniu: Luxtorpeda , Cerkiew , Bussard , Alkett , America
Polepione : Kaplica M.B.Śnieżnej

Post zmieniony (29-12-24 01:31)

Odpowiedz na tę wiadomość

29-12-24 10:25

Odp: [R] s/y America (WAK 1:100) czyli łabędzia szyja na lazurze fal czyli tym razem coś bezdyskusyjnie ładnego

Ryszard

Na Forum:
Relacje w toku - 22
Relacje z galerią - 1
Galerie - 34

W Rupieciarni:
Do poprawienia - 20

- 9

Model z pokładem w "jodełkę" to jakaś radosna "furczość" modelarska !
Deskowanie pokładu było normalne - wzdłużne (vide różne modele, plany, ryciny itp. źródła w sieci).)
Korekta rufy i inne "poprawki" - na czym się wzorujesz ? Czyżby projektant źle je wykreślił ?

Odpowiedz na tę wiadomość

29-12-24 12:46

Odp: [R] s/y America (WAK 1:100) czyli łabędzia szyja na lazurze fal czyli tym razem coś bezdyskusyjnie ładnego

Michal

Na Forum:
Relacje w toku - 1
Galerie - 1

Ciężki sposób na ten kadłub sobie narzuciłeś ale z odpowiednią zaciętością dasz radę :)

Pozwolę sobie na uwagę co do nowego kadłuba w rhino. Ja używam takiego sposobu na płynne linie:

Po kilku takich operacjach na wręgach i podłużnicach robi się ładnie :)

Można też użyć funkcji krzywa interpoluj punkty zamiast krzywej przez punkty, wyjdzie nieco inny przebieg, również płynny.

--

Post zmieniony (29-12-24 13:22)

Odpowiedz na tę wiadomość

29-12-24 15:30

Odp: [R] s/y America (WAK 1:100) czyli łabędzia szyja na lazurze fal czyli tym razem coś bezdyskusyjnie ładnego

Żółtodziób

Na Forum:
Relacje w toku - 5
Relacje z galerią - 1

@Michal
Ja robię najpierw krzywą przez punkty
potem używam rebuild krzywą 4go stopnia na 7 punktach i już jest płynniutko praktycznie za pierwszym razem.
Próbowałem używać Analyze-curve-curvature_graph ale jakoś nie chce mi się wyświetlać ten wykres.
Szkoda- bo bardzo by pomógł

To co tu widzisz to jest zebranie input-u z wycinanki.
Pierwsze upłynnianie ma na celu zlikwidowanie błędów skanowania i obrysowania.
Białe punkty na wręgach to są już zebrane i przeniesione z upłynnionej ukoścnicy. środkowej
Potem wręg jest poprawiony, żeby przechodził przez ten punkt, po czym będzie wygenerowana
nowa ukośnica dolna i ewentualnie dopłynniona i podobnie będzie z górną .
Dopiero wtedy zacznę generować powierzchnie do podposzycia

@Ryszard
Błędy kształtu są opisane w relacji
Jeżeli ktoś może w pancerniku zrobić pokład na kolor drewna zamiast niebieskiego
to ja mogę zrobić królewską klepkę zamiast prostych desek. Tak mi się podoba
Poza tym deska królewska a jodełka to 2 różne rozwiązania.
Mojehobby sprzedaje taki pokład do Ameriki i tak zrobię

Odpowiedz na tę wiadomość

29-12-24 21:04

Odp: [R] s/y America (WAK 1:100) czyli łabędzia szyja na lazurze fal czyli tym razem coś bezdyskusyjnie ładnego

Lukee

A mnie zaintrygowały te "choinki" na górze po lewej z poprzedniego posta. Do czego służy ta konstrukcja z czerwonych kresek na wręgach?

Odpowiedz na tę wiadomość

29-12-24 21:21

Odp: [R] s/y America (WAK 1:100) czyli łabędzia szyja na lazurze fal czyli tym razem coś bezdyskusyjnie ładnego

Żółtodziób

Na Forum:
Relacje w toku - 5
Relacje z galerią - 1

to są właśnie płaszczyzny ukośnic
docelowo mam zamiar w szkielecie dać wzdłużniki na środkowej i dolnej
Możliwe że dodam też jakąś wodnicę.

Ciekawostką jest to, że wręgi wcale nie są prostopadłe do wodnicy konstrukcyjnej.
Zostały, jak sądzę, narysowane w pionie dla pozycji w jakiej jacht był budowany.
Widać to po prawej - najniższy punkt znajduje się w okolicy połowy długości,
podczas gdy w pozycji pływania na osi steru

--
pozdro
Wojtek
...może i lepię powoli, ale za to beznadziejnie....
Ja każdy model potrafię schrzanić, a jaka jest twoja super-moc ?
-------------------------------------------------------------------------------------
W lepieniu: Luxtorpeda , Cerkiew , Bussard , Alkett , America
Polepione : Kaplica M.B.Śnieżnej

Post zmieniony (29-12-24 21:21)

Odpowiedz na tę wiadomość

29-12-24 22:58

Odp: [R] s/y America (WAK 1:100) czyli łabędzia szyja na lazurze fal czyli tym razem coś bezdyskusyjnie ładnego

Ryszard

Na Forum:
Relacje w toku - 22
Relacje z galerią - 1
Galerie - 34

W Rupieciarni:
Do poprawienia - 20

- 9

Tak masz rację z tym deskowaniem pokładu - sam nie wiem skąd mi do łba strzeliła ta "jodełka" !
Pomroczność jasna ? :-)
Powodzenia !

Odpowiedz na tę wiadomość
