30-07-24 07:19  [R] Pz.Kpfw III ausf J, WAK, 3/2010
guns

Na Forum:
Relacje w toku - 1
Galerie - 4

Witam serdecznie.
Namówiony przez Jacek Jackyl Bołochowski chciałbym dzięki stronie Konradus uruchomić relację z budowy pojazdu
Pz.Kpfw III ausf J, wydanego przez WAK, w roku 2010.
Autorem opracowania jest Pan Mariusz Kurzyński.
Zakładam wykonanie modelu w standardzie z retuszem krawędzi, gąsienice od Drafmodel w wersji plus.


Jest to mój coming out na tym forum więc za wszystkie błędy
z góry przepraszam, zrobię wszystko aby potknięć i niedociągnięć w relacji było jak najmniej.

Dla przypomnienia okładka kartonówki.




Na pierwszy ogień poszły koła jezdne, w ich przypadku był falstart. Pierwsze wykonanie było poniżej krytyki dlatego robiłem je raz drugi.

Efekt poniżej:




Kolejnym etapem były koła podtrzymujące:



...i koła napinające:








pozdrawiam
Tomek

--
Tomek

Post zmieniony (31-07-24 06:48)


30-07-24 16:32  Odp: [R] Pz.Kpfw III ausf J, WAK, 3/2010
guns

Na Forum:
Relacje w toku - 1
Galerie - 4

Dziękuję za miłe słowa i czujność,
z racji wykonywanego zawodu przy projektowaniu przenośników używałem
zamiennie nazwy koło zwrotne z napinającym, takie skrzywienie zawodowe.
Niemniej w opisie budowy pojazdu wyraźnie Autor wycinanki używa nazwy koło napinające.
Podobnie się ma w przypadku kół jezdnych i kół podtrzymujących.
Korekta już leci.

--
Tomek

Post zmieniony (05-08-24 12:38)


01-08-24 06:56  Odp: [R] Pz.Kpfw III ausf J, WAK, 3/2010
guns

Na Forum:
Relacje w toku - 1
Galerie - 4

Dziękuję raz jeszcze za pozytywne opinie,
cieszę się że moja praca została doceniona.
@StuGu - bez Twojej relacji z budowy StuG Ausf. F nie odważył bym się zaczynać budowy swojej Trójki.
To istna kopalnia wiedzy! Jest co podglądać i od kogo się uczyć.

Mała aktualizacja. Koła jezdne skończone.



Zdjęcie podmieniłem, lepszego niestety nie jestem już w stanie zrobić.

--
Tomek

Post zmieniony (01-08-24 17:22)


01-08-24 15:12  Odp: [R] Pz.Kpfw III ausf J, WAK, 3/2010
guns

Na Forum:
Relacje w toku - 1
Galerie - 4

Dekielki wycinałem wybijakiem 4.5mm z zapasu koloru a następnie przy pomocy kulki formowałem.
Na dwa razy i na mokro, przy użyciu kleju BCG. Nie obyło się bez rwania. Za trzecim podejściem efekt był zadowalający.

--
Tomek


04-08-24 21:34  Odp: [R] Pz.Kpfw III ausf J, WAK, 3/2010
guns

Na Forum:
Relacje w toku - 1
Galerie - 4

Koła napinające meldują się w komplecie.







--
Tomek


06-08-24 18:06  Odp: [R] Pz.Kpfw III ausf J, WAK, 3/2010
guns

Na Forum:
Relacje w toku - 1
Galerie - 4

Gąsienice od Drafmodel prezentują się obiecująco. Otwory na zęby kół napędowych porywają się idealnie z gąsienicami w wycinance.



--
Tomek


22-09-24 20:19  Odp: [R] Pz.Kpfw III ausf J, WAK, 3/2010
guns

Na Forum:
Relacje w toku - 1
Galerie - 4

Witam
Koła napędowe gotowe. Dały w kość dość mocno.
Nie wiedzieć czemu jedno z żeber krótsze jest o 1mm, dlatego część 156 lepiłem z dwóch połówek.



Gąsienice od Drafmodel układają się idealnie.





W między czasie udało się poskładać gąsienice. Na dziś są sklejone, oszlifowane i wzmocnione glutem.



--
Tomek

Post zmieniony (23-09-24 06:52)


14-10-24 19:03  Odp: [R] Pz.Kpfw III ausf J, WAK, 3/2010
guns

Na Forum:
Relacje w toku - 1
Galerie - 4

Mała aktualizacja.
Powoli oklejam korpus pojazdu.
Wycięte części 5 oraz 6 rozciąłem na pojedyncze elementy a następnie sklejałem na styk.
Czarna kreska linii podziału jest wtedy praktycznie niewidoczna.




W trakcie sklejania poszycia na bieżąco dopasowywałem je do szkieletu.
Wykorzystałem w tym celu wręgi cięte laserem.




Nie są idealne, niemniej po wklejeniu pasków o gr 0.2mm na wszystkich łączeniach...



szkielet z wręg idealnie pasuje do poszycia.

Od siebie dołożyłem dodatkowe wzmocnienia dzięki czemu poszycie się nie zapada.




--
Tomek


14-10-24 20:40  Odp: [R] Pz.Kpfw III ausf J, WAK, 3/2010
guns

Na Forum:
Relacje w toku - 1
Galerie - 4

StuGu - na tą chwilę zamierzam to co mam polepione przykleić do korpusu. Czyli tak jak piszesz, nałożyć skarpetę. Trzyma mnie jeszcze tył. Jak się z nim uporam, pokleję korpus do poszycia. Spód będę musiał lepić oddzielnie. Boczne części 7L i 7P wystają dołem poza wręgi i prawdopodobnie trzeba będzie czymś podklejać.
Co do samego klejenia, smarował klejem będę korpus, jak klej wyschnie wtedy posmaruję drugi raz klejem tam gdzie będzie niezbędny.
Podobną metodę użyłem do pzkpfw IV ausf G. Tam był debiut.

--
Tomek

Post zmieniony (14-10-24 20:43)


27-10-24 13:17  Odp: [R] Pz.Kpfw III ausf J, WAK, 3/2010
guns

Na Forum:
Relacje w toku - 1
Galerie - 4

Melduję że skarpeta założona.
Pasuje jak ulał.
Nie ukrywam że sytuacja była podbramkowa przy klejeniu, jednak udało się bez poprawek.
Cały szkielet wysmarowałem klejem raz, poczekałem aż wsiąknie w karton.
Dopiero wtedy naniosłem drugą warstwę i założyłem poszycie.
Jak widać na zdjęciach nie ma pęcherzy, zapadłych i poskręcanych płaszczyzn.
Polepiony korpus prezentowany na zdjęciach to części o numeracji od 1 do 10 włącznie.

Dorzucam też zdjęcie kleju o którym pisałem i który użyłem do klejenia poszycia.

Siatka widoczna na ostatnich zdjęciach kupiona wieki temu od GPM, oczko 1mm.

























--
Tomek

Post zmieniony (27-10-24 13:19)


19-01-25 13:51  Odp: [R] Pz.Kpfw III ausf J, WAK, 3/2010
guns

Na Forum:
Relacje w toku - 1
Galerie - 4

witam.
Korzystając z pogody za oknem udało się zrobić kilka zdjęć.
Jak widać na nich niewiele części przybyło, choróbsko spowolniło strasznie
prace przy budowie modelu.
Niemniej nie poddaję się i dłubię w miarę możliwości.
pozdrawiam

















--
Tomek


26-01-25 19:47  Odp: [R] Pz.Kpfw III ausf J, WAK, 3/2010
guns

Na Forum:
Relacje w toku - 1
Galerie - 4

witam,
polepiły się wahacze,
części są zaprojektowane bardzo dokładnie i kleiło się je bez problemów.

Poszczególne elementy wahaczy testowo łączyłem magikiem.
Sprawdził się, po wyschnięciu dał elastyczną spoinę, która pozwalała na niewielką korektę.





Środkowe rurki dostały od wewnątrz wzmocnienie w postaci ciasno zwiniętego
na wykałaczce papieru ksero.



--
Tomek

Post zmieniony (27-01-25 06:33)


06-04-25 12:03  Odp: [R] Pz.Kpfw III ausf J, WAK, 3/2010
guns

Na Forum:
Relacje w toku - 1
Galerie - 4

Witam
Od ostatniej aktualizacji doszło niewiele części jednak udało się rozwiązać temat zawiasów.
Te z wycinanki były całkowicie płaskie, próbowałem zrobić je z cienko zwiniętych pasków
ale efekt był mizerny. Widać to na zdjęciach w poprzednim wejściu antenowym :)
Koniec końców, rozrysowałem je w Solid Edge, wydrukowałem na zapasie koloru,
polepiłem, wprowadziłem niewielkie korekty i efekt widać na zdjęciach.
Podziękowania należą się Jackowi Jackyl Bołochowskiemu.
Podpowiedział jak w swoim StuG rozwiązał temat mocowania błotników do korpusu.
Stąd otwory w części 27 widoczne na ostatnim zdjęciu.
















Kolejnym etapem będzie montaż kół jezdnych.
Przymierzyłem bez kleju i wydaje się być OK.



--
Tomek


07-04-25 11:26  Odp: [R] Pz.Kpfw III ausf J, WAK, 3/2010
guns

Na Forum:
Relacje w toku - 1
Galerie - 4

witam
-StuGu- nie jest tak pięknie jak piszesz.
Pokonały mnie tylne pokrywy włazów.
Zaplanowałem je na równo z płytą korpusu pojazdu.
Niestety, po wklejeniu wyszły koszmarnie.
Dlatego, korzystając z dodatkowej wycinanki nakleiłem je zgodnie z instrukcją.
Przywołany do tablicy w temacie retuszu czarnych elementów
zrzucę winę na telefon, którym było robione ostatnie zdjęcie.
Wszystkie zdjęcia na szarym tle wykonane są wiekowym Lumix DMC-FZ8.
Ostatnie zaś, było robione jak wspomniałem telefonem, który wyostrzył czarny kolor aż nad to.
Niemniej, z pokorą przyjmuję każdą krytykę.
Ta relacja, jak pisałem jest pierwszą jaką prowadzę i wszelkie uwagi mile widziane.

--
Tomek

Post zmieniony (07-04-25 11:43)


08-04-25 18:52  Odp: [R] Pz.Kpfw III ausf J, WAK, 3/2010
guns

Na Forum:
Relacje w toku - 1
Galerie - 4

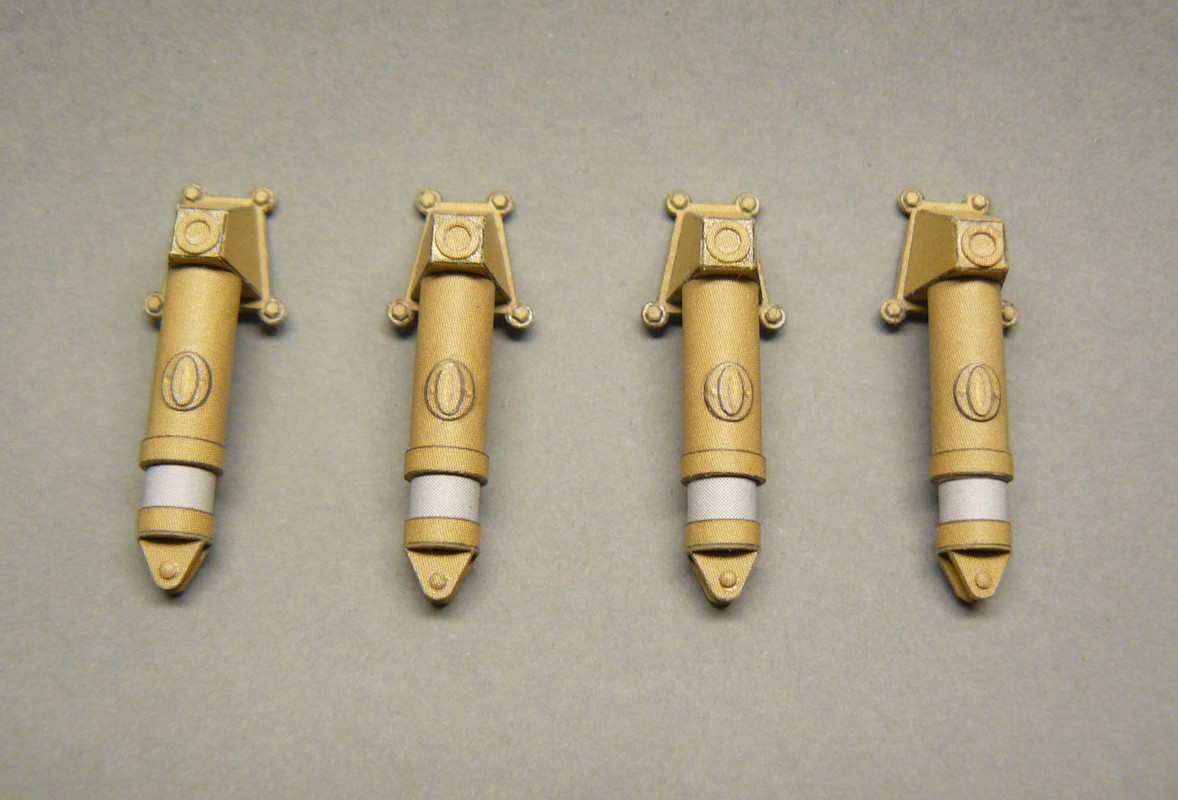

Polepił się ostatni element zawieszenia w postaci siłownika.




Na sucho, bez kleju, zamontowałem koła nośne do korpusu pojazdu.



Spasowanie części prima sort!

--
Tomek
