08-06-24 14:17

Odp: [R] Henschel Hs-123 B-1 – Modelik nr 13/08

mario9

Na Forum:
Relacje z galerią - 19
Galerie - 74

- 12

Henschel nabiera kształtów i coraz bardziej przypomina samolot:)

Dzięki Brystol za informację.

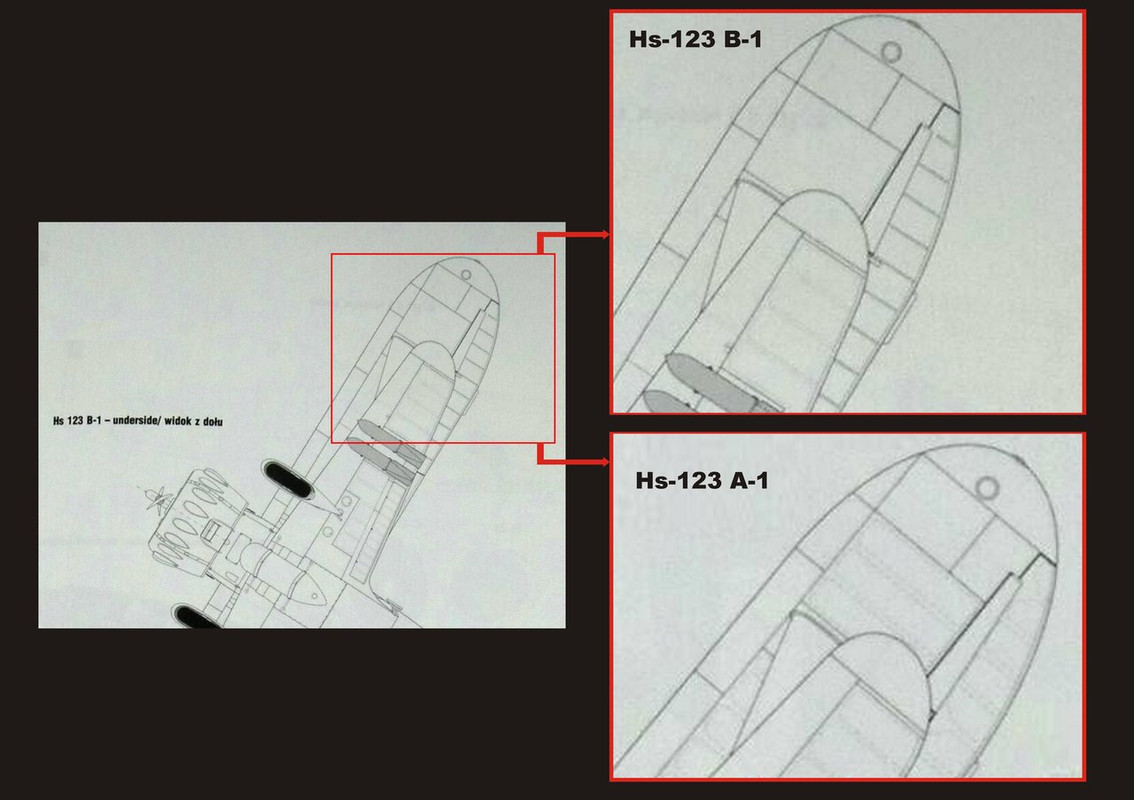

Poszperałem trochę w necie i znalazłem kilka fotek rysunków z monografii tego samolotu.

Według nich poszycie górnego płatu było całkowicie pokryte blachą, natomiast dolny płat na górnej powierzchni był pokryty blachą, a dolna częściowo była kryta płótnem.
I bądź tu mądry :(

Póki co zabrałem się za dolny płat.
Dla jego wzmocnienia zastosowałem podposzycie. Brakowało mi w nim klap, więc je dodałem.

Konstrukcja skrzydła modelu pozwala to zrobić bez ingerencji w szkielet. Można powiedzieć, że projektant jakby przewidział taką okoliczność

Część 63g przebiega wzdłuż komory klap tworząc tylną jej ścianę.
Same klapy to już była pestka;)

Pozostało zamontowanie całości do kadłuba:

C.D.N.

--

Pozdrawiam Mariusz

Ostatnie wypociny ;)

Powietrze:
MiG-21UM, HS-123, Su-27UBM, MiG-29MU.

Heavy metal:
D-350 Mazur, Vk 4501

Odpowiedz na tę wiadomość

21-06-24 17:25

Odp: [R] Henschel Hs-123 B-1 – Modelik nr 13/08

mario9

Na Forum:
Relacje z galerią - 19
Galerie - 74

- 12

Przyszedł czas na płat górny. Podobnie jak z płatem dolnym nie napotkałem problemów z jego budową.

Postanowiłem wykonać lotki jako oddzielne elementy:

Cały płat prezentuje się jak poniżej:

Problemy zaczęły się niestety przy budowie zastrzałów. Elementy nr 67 okazały się, w moim przypadku, za długie.
Miejsca skrócenia tej części udało się zamaskować częściami 67a i b.

Nie byłbym sobą jakbym nie złożył ,chociaż „na sucho”, wszystkiego „do kupy” ;)

Teraz już przypomina samolot;)
C.D.N.

--

Pozdrawiam Mariusz

Ostatnie wypociny ;)

Powietrze:
MiG-21UM, HS-123, Su-27UBM, MiG-29MU.

Heavy metal:
D-350 Mazur, Vk 4501

Odpowiedz na tę wiadomość

08-07-24 19:22

Odp: [R] Henschel Hs-123 B-1 – Modelik nr 13/08

mario9

Na Forum:
Relacje z galerią - 19
Galerie - 74

- 12

Czas na kolejną odsłonę
Postanowiłem wykonać podwozie do tego samolotu.
Tu sobie trochę ułatwiłem i zaprojektowałem koła i bomby (te ujęte w projekcie trochę mi nie pasowały) oraz zapasowy zbiornik paliwa. Drukiem zajął się nasz forumowy kolega Darklord.
Dzięki Maciek :)

Koła dotarły, więc można było wykonać dla nich owiewki

I tradycyjnie kilka zdjęć całości:

C.D.N.

--

Pozdrawiam Mariusz

Ostatnie wypociny ;)

Powietrze:
MiG-21UM, HS-123, Su-27UBM, MiG-29MU.

Heavy metal:
D-350 Mazur, Vk 4501

Odpowiedz na tę wiadomość

08-07-24 19:26

Odp: [R] Henschel Hs-123 B-1 – Modelik nr 13/08

SeWo77

W jakim programie robiłeś ten zbiornik? Potrzebuję wydłubać do Hurricane iic

Odpowiedz na tę wiadomość

08-07-24 19:32

Odp: [R] Henschel Hs-123 B-1 – Modelik nr 13/08

mario9

Na Forum:
Relacje z galerią - 19
Galerie - 74

- 12

Skorzystałem z mojego firmowego programu Creo Parametric 4.0

--

Pozdrawiam Mariusz

Ostatnie wypociny ;)

Powietrze:
MiG-21UM, HS-123, Su-27UBM, MiG-29MU.

Heavy metal:
D-350 Mazur, Vk 4501

Odpowiedz na tę wiadomość

14-07-24 16:14

Odp: [R] Henschel Hs-123 B-1 – Modelik nr 13/08

mario9

Na Forum:
Relacje z galerią - 19
Galerie - 74

- 12

No to lecimy dalej:)
Przyszedł czas na silnik i jego obudowę.
Zacząłem od cylindrów:

Do wykonania radiatorów wykorzystałem drut cynowy Ø0.38mm.
Po wykonaniu dziewięciu sztuk zmontowałem wszystko „do kupy”. Przewody do świec zapłonowych wykonałem z tego samego drutu.
Popychacze zaworów to drut miedziany Ø0.5mm.

Następnie wykonałem obudowę silnika, a w zasadzie jej pierwszą część. Niestety nie da rady skleić ją jako całość, bo w tym przypadku nie włożyłbym w nią silnika :(

Całość prezentuje się na poniższych zdjęciach:

Na razie jest to złożone „na sucho”. Najpierw cały silnik i wnętrze obudowy silnika trzeba będzie pomalować.
To natomiast przy następnej odsłonie:)
C.D.N.

--

Pozdrawiam Mariusz

Ostatnie wypociny ;)

Powietrze:
MiG-21UM, HS-123, Su-27UBM, MiG-29MU.

Heavy metal:
D-350 Mazur, Vk 4501

Odpowiedz na tę wiadomość

14-07-24 18:10

Odp: [R] Henschel Hs-123 B-1 – Modelik nr 13/08

MARIUSZ
moderator

Na Forum:
Relacje w toku - 5
Relacje z galerią - 21
Galerie - 9

W Rupieciarni:
Do poprawienia - 4

- 10

Grupa: ŁSM

Znakomita „kapsuła mocy” !
Widać, że to już końcówka i że za chwilę zobaczymy gotowy model. Będzie kolejna „petarda „ w Twoim wykonaniu !

--
Pozdrawiam wszystkich ! MARIUSZ

Mam profil na FB.

Odpowiedz na tę wiadomość

14-07-24 20:01

Odp: [R] Henschel Hs-123 B-1 – Modelik nr 13/08

Na Forum:
Relacje w toku - 2
Relacje z galerią - 24
Galerie - 8

W Rupieciarni:
Do poprawienia - 1

- 3

Dzieje się, dzieje.

Jak zwykle piękna praca.

--
Pozdrawiam
QŃ

------------------------------------------------------------------------

Odpowiedz na tę wiadomość

21-07-24 11:17

Odp: [R] Henschel Hs-123 B-1 – Modelik nr 13/08

mario9

Na Forum:
Relacje z galerią - 19
Galerie - 74

- 12

Dzięki Mariusze ;)
Jednak do zakończenia budowy to trochę jeszcze zostało. Chciałbym ją zakończyć na wystawę w Przeciszowie, ale jak będzie zobaczymy;)

Zabawy część dalsza:)
Powstało śmigło i , nie wiem jak to nazwać, ale powiedzmy, że to stelaż obudowy silnika (było trochę lutowania):

Oprócz tego to, jak wcześniej zapowiadałem, pomalowałem silnik, koła, śmigło i zbiornik paliwa:

Teraz już można wmontować silnik do obudowy i dodać do niej charakterystyczne wypuklenia na zawory cylindrów silnika, ale to w następnej odsłonie:)

C.D.N

--

Pozdrawiam Mariusz

Ostatnie wypociny ;)

Powietrze:
MiG-21UM, HS-123, Su-27UBM, MiG-29MU.

Heavy metal:
D-350 Mazur, Vk 4501

Odpowiedz na tę wiadomość

23-07-24 00:02

Odp: [R] Henschel Hs-123 B-1 – Modelik nr 13/08

DarkLord

Na Forum:
Relacje w toku - 1
Galerie - 1

W Rupieciarni:
Do poprawienia - 8

- 1

Cieszę się, że wydruki odpowiadają :) Jednak na zbiorniku przeszlifowałbym te artefakty wydruku.
Z drugiej strony - nieuzbrojonym okiem nikt tego nie zauważy.

--
Ukończono:
PzKpfw I Ausf. A, 4TP, Sturmtiger(99%), E-10
Na warsztacie:
Sd.Kfz. 9 FAMO

Odpowiedz na tę wiadomość
