06-10-12 15:02

[R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Witam :)
Jak to pradawni Indianie zwykli byli mawiać:
"...modeli żaglowców nigdy za wiele !...", takoż i ja postanowiłem się z tak owym zmierzyć.

Na warsztat trafiła ponownie francuska fregata La Belle Poule z Shipyardu:

Tłumacz google, mówi że, "la belle poule" znaczy "piękna kura", albo "dziwka" :o
Ciekawe co Francuzi mieli na myśli...

Model zacząłem tak jakoś w 2006r.
Od '07 do dziś wygląda tak:

Fotek z budowy za wiele nie posiadam, bo kto by tam wtedy myślał o jakichś relacjach.
Lepiło się po prostu i już:

Kadłub wykonany jest całkowicie z elementów wycinankowych. Pokład ma przetrasowane linie łączenia desek.
Poszycie miedziane również pochodzi z wycinanki, jednak żeby je dopasować musiałem każdą "cegiełkę" doklejać osobno.
Brakuje jeszcze paru drobiazgów. M.in. figury galionowej, ozdób na rufie, poręczy na pokładzie głównym.
Jednak zacząłem od budowy masztów, żeby dla nabrania rozpędu zmajstrować coś większego :)

Maszty dzięki sugestiom forumowych kolegów, strugnąłem z bukowych patyczków z marketu:
Kolejne etapy budowy:
Bezan:

Grot:

Fok:

Przed montażem zamierzam uzbroić elementy masztów we wszelkie bloczki.

Na tym etapie ujawnił się taktyczny błąd popełniony podczas budowy kadłuba.
Otóż nie polakierowałem pokładów :(
Niestety troszkę im się zblakło w porównaniu z deskowaniem marsów.

Aha... Jeszcze chciałbym podziękować ANDRZEJOWI za jego relację http://www.konradus.com/forum/read.php?f=1&i=113684&t=113684&filtr=1
Bardzo mi to pomaga.
Niestety część kadłubowa relacji nie otwiera się...
Da radę coś z tym zrobić?

Pzdr

--

Post zmieniony (05-04-23 15:11)

Odpowiedz na tę wiadomość

06-10-12 23:56

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

ANDRZEJ dzięki za link :)
Jasiek, to Ty też z Łodzi ?! Na sjestę się wybieram, ale czy dotrę to czas pokaże.

Pzdr

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

18-10-12 21:59

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Drzewce gotowe do montażu:

Zgodnie z instrukcją w bramstengach wywierciłem otwory na liny podtrzymujące bramreje:

Tak było w realu?
Takie rozwiązanie nie osłabiało konstrukcji bramsteng?

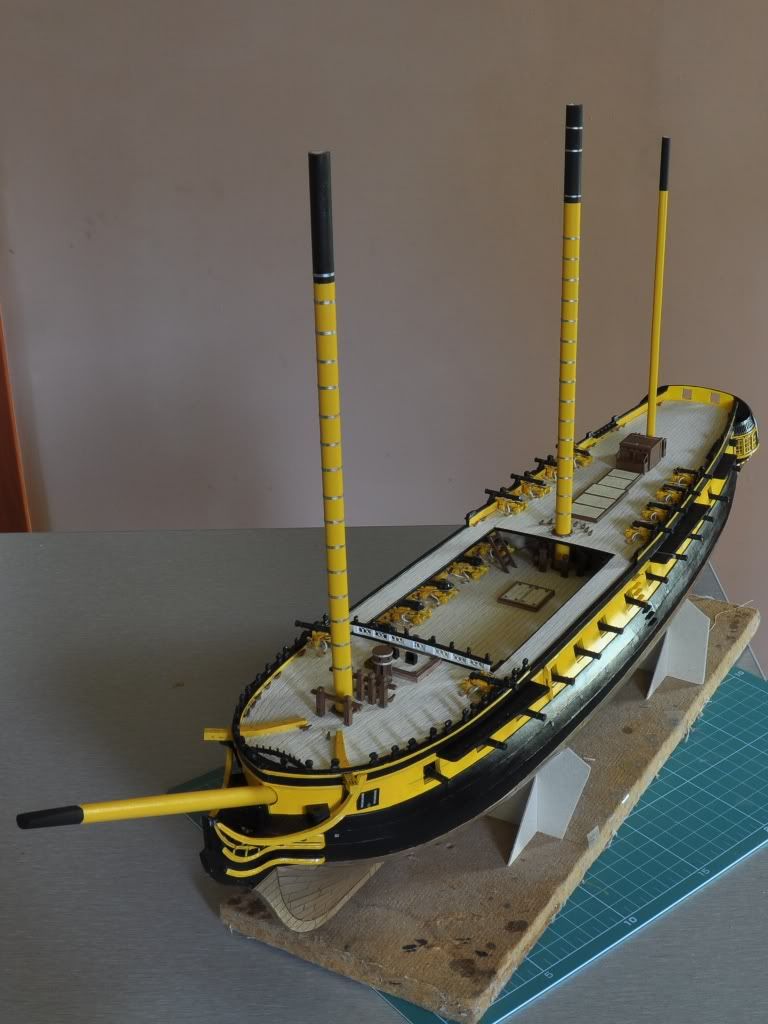

Przewietrzyłem też kadłub, w celu przymiarki masztów i bukszprytu:

Malując drzewce, wzorowałem się na relacji ANDRZEJA
Wycinanka na ten temat milczy...

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

19-10-12 17:48

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Mariaszek, ale to jest przecież amelinum :o Tego się nie pomaluje :)

Faktycznie, chyba trzeba to będzie przyciemnic...

Patryk.K, dzięki.
--

Post zmieniony (19-10-12 17:51)

Odpowiedz na tę wiadomość

19-10-12 21:27

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Drzewce zrobiłem sam, z bukowych patyczków z marketu.
Obrobiłem je za pomocą wiertarki i papieru ściernego.
P. Mirkowi tym razem odpuściłem :)

BTW, skąd wytrzasnąc opis/wzór malowania masztów i rei ?

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

20-10-12 11:43

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Ło matko! :0
Ilość faktów przytoczonych przez p. Gerlacha tylko w tym jednym wątku przytłacza :0

Kurczę, jak zaczynałem pracę nad modelem, to chciałem po prostu skleić sobie żaglowiec.
(wcześniej kleiłem USS Cosntitution z FM).
A teraz więcej czasu poświęcam na szukanie materiałów w necie niż na samym klejeniu :0
:) :)
Ale z drugiej strony brak materiałów pozostawia pewne miejsce na interpretację własną.

Wielkie dzięki za podane źródła Panowie! Przydadzą się.

ANDRZEJ Twój model zawiera pewne nieścisłości, ale wartość relacji polega na tym, że owe błędy opisałeś.

Pompy mam również niewłaściwe. Informacje o tych właściwych odkopałem po czasie...
Jeśli uda mi się je wydobyć bez większej demolki, to je wymienię.
Lawety mam chyba OK. Ale nawet jeśli nie - to trudno. Już ich nie będę zmieniał.

--

Post zmieniony (20-10-12 11:56)

Odpowiedz na tę wiadomość

20-10-12 19:41

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Poprawiłem obejmy.
Amelinum się nie przyjęło to będzie gun metal:

Natomiast lawety są takie i takie muszą pozostać:

Lufa nie jest wklejona.

Budowa modelu posuwa się bardzo mozolnie, gdyż więcej mnie w domu nie ma, niż jestem :(

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

23-10-12 19:35

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

No i chyba interpretacji p. Frolicha będę się trzymał :)

Do zrobienia jest parę bloczków.

Przez chwilę zastanawiałem się czy by nie kupić gotowych... Ale szybko mi przeszło i wziąłem się do roboty.

Wersje testowe bloczków trójlinowych:

Wstępnie miały być wykonane z brązowego kartonu barwionego w masie.
Produkcje próbowałem nieco zautomatyzować, ale lipnie to wyszło, jak widać.
Na podstawie nowych danych bloczki będą czarne.

Do ich wykonania użyję jednak części z wycinanki.

Etapy powstawania (części podklejone kartonem):

c.d.n.

Pzdr

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

03-11-12 12:40

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Bloczki potrójne gotowe:

Pzdr

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

03-11-12 19:42

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Podwójne już mam. Szybko z nimi poszło - tylko 8szt.

Pojedyncze zrobię z czarnego, barwionego kartonu i do wycinania zaprzęgnę zaokrąglone dłutko.
Do tej pory elementy ciąłem nożyczkami.

Pzdr

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

03-11-12 21:12

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

marek1, pracuję nad tym :)

Gdzie te czasy kiedy do sklejenia modelu wystarczały nożyczki, śrubokręt (do kleju) i słoik wikolu :)))

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

04-11-12 17:49

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Wspomniane wyżej bloki podwójne:

A te bałwanki, to nie są wcale bałwanki, tylko bloki wiolinowe:

Na szczęście jest ich tylko sześć.

Pzdr

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

08-11-13 21:01

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Witam :-)
Model powstaje w straszliwych mękach związanych z brakiem czasu, veny i lenistwem pospolitym - kolejność dowolna...

Ale powstaje!

Nie dawały mi spokoju działka relingowe, falkonety.

W końcu usiadłem i po prostu je zrobiłem:

Miałem problem z uchwytami mocującymi lufę działka. Problem był z powtarzalnością kształtu elementów.
Zmajstrowałem wysoce specjalistyczny przyrząd i robota posunęła się na przód:

Kółka wokół niby czopów odpuściłem. To ponad moje siły. Moje działka w sumie czopów nie posiadają.

Gotowce:

Zdziałałem też dwa mniejsze bloczki pojedyncze:

Jeszcze tylko 118 (słownie: sto osiemnaście)...

Pzdr

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

08-11-13 21:29

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Patryk.K bloczki robisz z części wycinankowych?
Czym wycinasz poszczególne elementy?

U mnie w chwili obecnej najlepiej wychodzą bloki powycinane AK / nożyczkami ...

Próbowałem z zaokrąglonym dłutkiem - jest zbyt zaokrąglone.
Zrobiłem wycinak z fragmentu anteny teleskopowej - za miękki materiał.
Teraz kombinuję aby zmodyfikować wybijak rewolwerowy, bo on robi tylko okrągłe dziury...

No, ale jeśli trzeba, to dalej będę dziergał...

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

24-11-13 14:03

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Zastosowałem bloczkową metodę Patryka.K (dzięki za info).
Dodatkowo użyłem barwionego kartonu - odejdzie malowanie :-)

Mam już ok. 25 szt. mniejszych bloczków pojedynczych:

A co by całkowicie nie wyczerpać pokładów cierpliwości przy blokach, położyłem stępkę pod największą łódź okrętową:

Następnie szkielet ulegnie pomalowaniu.
Niestety brązowa farba, której używałem wcześniej do malowania, wyschła...
Tak to jest jak się robi kilkuletnie przerwy w lepieniu...

Pozdrawiam,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

25-11-13 11:46

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Też używam SG. Tylko on się sprawdza. Żadne wikole, BCG itd.

SG ładnie łączy i nic się nie rozwarstwia.
Jedynie otwory w bloczku poprawiam wiertełkiem.

A co do "picia", to może kwestia rodzaju kartonu?

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

25-11-13 17:52

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

marek1, bardzo słuszna uwaga ;-)
Dwie mniejsze łodzie powstały podczas pierwszego podejścia do modelu.
Wtedy wydawało mi się, że z białym wnętrzem burt będzie ładniej...

Obecnie wiem, że nie jest OK i zostanie to pomalowane.
Również burty wykonałem metodą plankowania (tak to się chyba nazywa).
A powinny byc gładkie...
Ale tego już zmieniał nie będę.

Pzdr

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

08-12-13 21:18

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Nad dalszą budową łodzi - zwie się Chaloupe - muszę chwilę pogłówkować.

Za zdobienia i figurę galionową się wziąłem.

Atrapa stewy dziobowej:

I fragment lwiego "kadłubka":

Zdobienia rufowe:

Tu pojawił się dylemat.
Otóż jakoś tak sobie wstępnie założyłem, że skoro zdobienia - to powinny być w kolorze złotym...
A po lekturze wątków na stronie pana Gerlacha, okazało się że złoty kolor zdobień na okrętach, to w większości przypadków, jedynie fanaberia modelarzy :-0
Postanowiłem jednak trzymać się wersji pierwotnej - zostanie kolor złoty.

Zdobienia wyciąłem i przykleiłem do pleksi, celem dalszej obróbki.
Kadłubek lwa został przyłapany do stewy i dokleiłem do niego części (rzuty boczne figury) z wycinanki.
Do wykonania płaskorzeźb użyłem pasty do malowania na szkle, w kolorze złotym.
Tradycyjny wikol też się przydał.

Skrzydlaty koleś trzymający szarfę z nazwą okrętu dał mi popalić :-)
Tutaj półprodukt - twarz wygląda jakby była za szybą hełmu astronauty :)) Ale to tylko kropla wikolu:

c.d.n

Pozdrawiam,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

14-12-13 17:54

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Mariaszek, właśnie rola jaką ma spełniać mój model przeważyła na wyborze kolorystyki zdobień :)

Parę postów wyżej mądrowałem się nad wykonywaniem bloczków z kartonu barwionego.
No i niestety lipa z tego wyszła...
Pierwsza partia bloczków wyszła przyzwoicie. Druga i kolejne,coraz gorzej.
Karton zaczął się rozwarstwiać, miałem problem z zachowaniem jednakowego rozmiaru. Wkurzały mnie łapki upaćkane SG.
Odpuściłem barwionkę i powróciłem do elementów wycinankowych.

Elementy zewnętrzne podklejone kartonem. Wewnętrzne - dwiema warstwami kartonu.
Całość sklejona BCG (wcześniej go zdyskwalifikowałem).
Krawędzie zabezpieczam SG i szlifuję.
Na koniec malowanko i gotowe.

Bloczki obecnie nie mieszczą się już na grosiku:

Okleiłem poszyciem kadłub łodzi:

Nie wygląda to za fajnie, ale po utwardzeniu SG, przeszlifowaniu i malowaniu powinno być w miarę przyzwoicie.

Jak widać, robota posuwa się w ślimaczym tempie...

Pozdrawiam

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

15-12-13 07:53

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Hmm...
Będzie musiał wystarczyć SG i malowanko, gdyż nie szpachluję modeli :-)
Pzdr

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

21-12-13 23:04

Odp: [R] La Belle Po ule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Polepiłem ozdóbki na rufie:

Od siebie dodałem liny łączące płetwę steru ze słupkami falkonetów.
Nie wiem jaką rolę owe liny spełniały, ale są na modelach panów Frolich'a i Magerotte'a.

Pracuje ciągle nad dziobowym lion'em :) Trochę przypomina stwora z filmu "Alien" :)

Przymierzam się również do poskładania masztów do kupy. I tu mam problem, gdyż chciałbym je, przed montażem, "uzbroić" w bloczki i inne takie.
Niestety instrukcja modelu wcale tego nie ułatwia....

Wyd. "Shipyard" mogłoby skopiować sposób przedstawienia w instrukcji modelu, konstrukcji kompletnych masztów od wyd. "Fly Model". Tam, w przypadku "USS Constitution" i "Amerigo Vespucci" było to świetnie pokazane - rysunki masztów wraz z marsami, z dokładnym umieszczeniem uszek do zamocowania bloczków i innego osprzętu. O zaznaczeniu średnic poszczególnych drzewc nie wspominając.

No, ale trochę pogłówkuję i jakoś temat ogarnę... :-)

A, i skończyłem już małe bloczki pojedyncze. Teraz dłubię pojedyncze, wieksze - ok. 60 szt.

Pozdrawiam

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

28-01-14 18:20

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Prace nad największą łodzią trwają:

Dodałem kilka elementów od siebie.

Pierwsze bloki zostały ostropowane (chyba tak to się nazywa:

Mars fokmasztu uzupełniłem o dodatkowe wzmocnienia, nieprzewidziane w wycinance:

Mars "uzbrojony" w bloki:

Wlecze się to klejenie...

Pozdrawiam :)

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

29-01-14 13:15

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Andreas, z łódką na wrzesień raczej zdążę :-)

Z resztą okrętu chyba też... ale niekoniecznie w tym roku.

Pzdr

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

03-02-14 18:20

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Dalsza zabawa z nieszczęsną łódką.

Sterczące z nadburć druty, to taka francuska wersja dulek (dulków ?):

Wydumałem sobie, że Chaloupe wyeksponuję poza okrętem.
Ale bez ożaglowania, tylko z wiosłami.
Owe wiosła (ani wzory do ich wykonania) nie zostały przewidziane w opracowaniu.
Wyrzeźbiłem je na pdst. fotek modeli łodzi z neta:

Finalny produkt nieco odbiega od tego na fotce - zgrubienie ma przekrój kwadratu.

Łajba tak teraz wygląda:

Kotwiczka zainspirowana wspomnianymi wyżej fotkami z sieci :)

Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

07-03-23 14:55

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Największa łódź wyszła tak:

Tak czysta mata to już od dawna wspomnienie :)
Łódź w obecnej ekspozycji:

Na kolumnie fokmasztu zamocowałem mars uzbrojony wcześniej w bloki. Po wklejeniu go na swoje miejsce zacząłem rzeźbić wanty.
Materiał - gotowe linki od Seahorse,a potraktowane rozwodnionym bcg.
Po siedem lin na stronę. Sześć zakończonych jufersami, a jedna blokiem potrójnym.

Zamocowane wcześniej bloki nieco utrudniały wiązanie want do kolumny masztu.:

Na pozostałych masztach ten etap ogarnę jeszcze przed wklejeniem masztu na miejsce.

Po moich ostatnich przygodach z modelami typowo kartonowymi, cholernie ciężko przestawić się na te sznurki... Chwilami dosłownie pot i łzy...
Mam nadzieję, że z czasem paluchy się uelastycznią :))
c.d.n.
Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

09-03-23 15:57

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Trochę się obawiałem tytułu zdobywcy "złotej łopaty" - no, a tu łatwo poszło...

Siwy, szalupy jak i praktycznie cały osprzęt okrętu pomalowałem brązowym półmatem - chyba model master.

Jufersy, to drewniane gotowce z gomixu - o ile mnie pamięć nie myli.
Przykleiłem je na styk do want, co by w miarę jeden ich poziom zachować:

Do ich mocowania wykorzystałem trzecią rączkę:

Drugi komplet jufersów trafił na ławy wantowe. Nieco zmodyfikowałem kształt ich okuć:

Po spięciu par jufersów linkami, powstały talrepy. Naciąg docelowy zrealizuję po zamocowaniu reszty olinowania stałego:

Prawa burta (druga fotka) wygląda lepiej - robiona jako druga. Czyli jakiś postęp jest...

Wiem, że zawracam Wam głowę, a niewiele pokazuję, ale potrzebuję utrzymać motywację do dalszej roboty...
Proszę o wyrozumiałość :))

Model paczał na mnie z gabloty od 2014 roku...
Pzdr,

P.S. Flickr'a używam doraźnie. Na fotosiku nie ma już możliwości doładowania konta - przynajmniej ja nie umiem...
Chyba jakieś drastyczne kroki w celu hostingu trza będzie w końcu przedsięwziąć.

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

12-03-23 14:42

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Żagle, powiadasz...
To będzie problem, gdyż zamierzam wykonać model bez żagli - takie miałem założenie już od lat.

Być może średnia szalupa dostanie ożaglowanie. Ale to się zobaczy.

Podwięzi wantowe.
W rzeczywistości to trzy profile z prętów stalowych.
U mnie troszkę uprościłem.

Mocowania do burt - materiał: 0,3mm drut miedziany oraz cynowy:

Ucha zamocowałem w otworach wydrylowanych w burtach (to moje uproszczenie):

Naciągi podwięzi - po długiej rozkminie - zrobię również z drutu cynowego. Na fotce kolejne etapy powstawania:

Teraz dociera do mnie, że wybrana przeze mnie kolejność budowy realizowana do tej pory, jest trochę do bani...
Jeśli przyjdzie mi budować kolejny model większego żaglowca, to:
- jufersy zamocuję do ław wantowych jeszcze przed ich montażem na kadłubie,
- podwięzi wykonam zaraz po wykończeniu kadłuba. Przed gadżetami na pokładzie itp.

W ogóle teraz chyba wykonałbym ten kadłub nieco lepiej... Aczkolwiek i tak mi się podoba i będę cisnął dalej :))
Pzdr,

P.S. Fotosik - wiadomo - leży... Flickr trochę nie leży mi... Dlatego wdałem się w romans w gugldrajw... Pożyjemy, zobaczymy co z tego wyniknie.

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

30-03-23 22:47

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Tomasz K. pamiętam, że w innym wątku dłuższy czas wstecz, pytałeś o kontynuację budowy LBP - nie planowałem jej - a jednak jest :)

Siwy, linki są jasno beżowe - prosto od shipyard - kwestia oświetlenia chyba, ponieważ daleko im do bieli ;)
Aczkolwiek po zapoznaniu się z tematem, prawdopodobnie je przyczernię... prawdopodobnie...

Drut cynowy ma ogromną zaletę: jest elastyczny.
Ale ma też ogromną wadę: jest elastyczny...
Trudno zrobić odciągi podwięzi - fok- i grotmasztu, tak aby były idealnie proste.

Tutaj przyrząd do kształtowania wzmocnień występujących jedynie w podwięziach want fok- i grotmasztu:

Natomiast podwięzi niektórych baksztagów wszystkich masztów, to jeden element z pręta - u mnie drut miedziany 0,3mm:

Jufersy want foka i grota, tak jak wspomniałem, to drewniane gotowce z gomixu.
Jufersy want bezana są mniejsze - 3mm. Zanabyłem na drodze kupna druknięte z żywicy (fuj...) gotowce od seahorse'a (jakościowo? - bajka. Jedynie te 2mm są mega delikatne i większej uwagi wymagają przy stropowaniu)

Jufersy baksztagów wszystkich masztów, to gotowce jak wyżej, ale 2mm:

Odciągi want bezana, to jeszcze inna konstrukcja - pojedyncze "ucho" na burcie + ściągacz jak w poprzednich masztach.
Odciąg tym razem zrobiłem z drutu miedzianego (ale bardziej sprężystego) - wcześniej był drut cynowy.

Wstępnie łączyłem odciąg z uchem:

I w tej postaci, za pomocą pęsety "zapinałem" dziada na uchu jufersa:

Przy tej okazji o dedajsy uzupełniłem też mars foka:

Tak to wszystko wyszło:

Oczywiście wszystkie powyższe wygibasy odbyły się przy użyciu mililitrów kleju cyjanoakrylowego...

Cały czas ciśnie mnie myśl: co dalej? jaka kolejność?
- kolumna grota, kolumna bezana, ich sztagi i dopiero kolejne "piętra" zaczynając od foka?
- czy kończyć fok. Next cały grot i bezan, następnie sztagi?

Dumam nad innym sposobem, aczkolwiek może okazać się karkołomny... :))

Pzdr,

--

Post zmieniony (31-03-23 14:24)

Odpowiedz na tę wiadomość

05-04-23 15:11

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Witam!
Naplotłem wanty na saling fokstengi (drugie "piętro" fokmasztu):

Oczywiście stenga znajduje się po za modelem.

Następnie uzupełniłem bloczki wszelakie. Posiłkowałem się małymi bloczkami ze sklepu Seahorse. Te większe wydziergałem sam dawno temu:

Bramstenga (trzecie, najwyższe "piętro") również dostała wanty i bloki:

Oba elementy zostały połączone - jednak ciągle nie są doklejone do kolumny foka w modelu:

Kolejnym punktem programu zostały reje fokmasztu.
Wystrugane samodzielnie z lipowych patyczków:

Ośmiokątny przekrój części środkowych części rej podpatrzyłem w galeriach panów Frolich'a i Magerotte'a.

Gotowe czekają na swoja porcję bloków i innych sznurków. Ale to już w następnej odsłonie.
Pzdr,

P.S. Ze względu na znaczny udział w obecnym etapie budowy akcesoriów ze stajni Seahorse (jufersy, liny, bloki) - lekko zmodyfikowałem tytuł
wątku :)

--

Post zmieniony (05-04-23 15:13)

Odpowiedz na tę wiadomość

21-04-23 20:04

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Będzie monotonnie...

Z francuskiego: vergue, ang: yard, a po naszemu: reja. Po prostu.

I to tylko jedna!

Zacząłem od wizualizacji położenia poszczególnych bloków:

Pierwsze powstało zawieszenie (strop?) znajdujące się po środku:

Kolejne były bloki: potrójny dla fałów, pojedyncze dla gordingów i szotów marsla (drugi żagiel od dołu... w sumie od góry też drugi... w tym przypadku :)):

Zbiórka bloków 2mm dla gordingów (to te liny "z przodu" żagla ułatwiające jego sprzątanie):

Na krańcach - nokach - rei znajdują sie pętle z blokami brasów:

Tam również zamocowane są bloki wiolinowe dla topenant foka i szotów marsla .
Opracowanie przewiduje je jako jednopłaszczyznowe. A ja wypatrzyłem na fotkach podlinkowanych wcześniej modeli, że ich rolki są przestawione względem siebie o 90st.
I tak też zrobiłem poprzez rozcięcie i ponowne sklejenie:

Perty.
Po środku są połączone:

Do ich w miarę równego i symetrycznego podwieszenia zastosowałem przyrząd z tektury 1mm. - w zasadzie dwa (wymaga jeszcze dopracowania, ale się sprawdził).
Łączenie pert z szelkami zrealizowałem za pomocą kleju:

Mocowania wytyków dla dodatkowych żagli zwanych lizelami:

Całość została pomazana bezbarwnym matem. To dodatkowo wzmocniło sznureczki i chociaż trochę zamaskowało zacieki z cyjanoakrylu.

To była dla mnie reja testowa. Mam rozkminione już co i jak z rozmiarami bloków, grubościami linek i kolejnością w jakiej to robić - z pozostałymi rejami powinno pójść szybciej.

Najśmieszniejsze jest to, że większość zamontowanych bloków pozostanie nie wykorzystana. Jak wspomniałem, model wykonam bez żagli...
Ale na modelu p.Magerott'a (też bez żagli) bloki są, dlatego i ja je wykonałem.

Aha... i w przypadku pozostałych rei obiecuję nie zanudzać Was już tymi szczegółami :))
Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

24-04-23 15:26

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Myślę, że ilość sznurków nawet bez żagli da mi tutaj popalić...

Żagle sprzątnięte? Tak całkowicie zrefowane?
Moim zdaniem osiągniecie fajnego efektu jest trudniejsze, niż w przypadku żagli postawionych.

Czyli: żagli nie będzie i proszę nie naciskać :))

Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

30-04-23 21:31

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Reje fokmasztu gotowe.

Bogatszy o doświadczenie nadłubałem sobie bloczków wszelakich:

Zrobiłem też materiał na perty pozostałych rej. Oczywiście o tych dwóch podbukszprytowych zapomniałem :)

Przyrząd do pert doznał modyfikacji w związku ze stopniowym skracaniem - na pozostałe maszty trza będzie sprawić nowy:

Szczegóły pozostałych rej:

Zużyłem pięćdziesiąt bloczków w siedmiu typach/rozmiarach.
Oprócz wycinankowych części: 258, 259, 260, 261 i 262, wykorzystałem również bloki pojedyncze 2 i 3mm. z oferty Tomka "Seahorse'a".
Stropowanie bloków fałów (dwu- i trójkrążkowe) - linka 0.5mm shipyard.
Stropowanie pozostałych bloczków: linki shipyard 0.1mm - bloki mniejsze i 0,3mm - bloki większe.
Linki barwiłem w barwniku do tkanin.
Szelki pert: linka 0,3mm. shipyard.
Perty: 0,4 gotowa Seahorse.

Wszystkie sznurki traktowane lekko rozwodnionym bcg.

Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Post zmieniony (18-01-24 17:02)

Odpowiedz na tę wiadomość

03-05-23 12:24

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Pierwsze wyblinki w moim wykonaniu. Wcześniej je kleiłem.
Może z czasem dojdę do jakiejś wprawy, ale na chwilę obecną to szału nie ma...

Jest jakiś sposób żeby robić je sprawnie? Cierpliwy ze mnie człek, ale boję się że nie podołam...
Guciu, podrzuciłeś mi pomysł wiązania w swojej relacji z "Badger'a", więc czuj się wywołany do tablicy :))

A po za tym:
Doraźnie połączyłem fokstengę z kolumną w celu odmierzenia i wstępnego przyklejenia jufersów:

Następnie oprawiłem je już poza modelem:

Na koniec maźnięte na czarno:

Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Post zmieniony (18-01-24 17:04)

Odpowiedz na tę wiadomość

08-05-23 19:56

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Waldek K, co najwyżej mogę urazić osoby obyte z żeglarską terminologią... Bo ze mnie żeglarz żaden i tak tylko staram się jakoś nazywać te różne dinksy ;)

Paragraf, wykorzystanie zaprezentowanych pomysłów jest jak najbardziej wskazane ;)

Wyblinki wyszły takie:

Te na dalszym planie robione jako pierwsze... Jest jak jest.
Te na planie bliższym wyszły lepiej. Nie zapobiegłem lekkiemu ściągnięciu skrajnych want ku sobie - ale to da się ogarnąć przy następnych wantach.
Chyba dam sobie z tym radę. Plotę za pomocą dwóch pęset.

Ale sponsorem dzisiejszego odcinka są raksloty.
To układ kulek/rolek z żeberkami nawleczonymi na linę, która oplata kolumnę/stengę masztu i jest wiązana do rei. Zapewnia on stałe przyleganie rei do masztu, jednocześnie nie ograniczając możliwości jej ruchu.

Materiał to preszpan gr. 0,2mm. Narzędzie, to sztanca biopsyjna z lekko spiłowanym ostrzem. Kulki...? Kurczę, nie pamiętam ich pochodzenia...

Troszkę ściemniłem i odpuściłem nawlekanie kulek i żeberek na linkę. Po prostu zrobiłem dwa oploty z linki wokół rei (jako imitacja mocowania rakslota) i żeberka na przemian z kulkami zwyczajnie kleiłem do drzewc masztów:

Bramsel - najwyższy żagiel - miał raki dwurzędowe:

A marsel, - żagiel środkowy - trójrzędowe:

Fok - czyli żagiel najniżej zawieszony - raki czterorzędowe.
Ale to już być może następnym razem :)

Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Post zmieniony (18-01-24 16:53)

Odpowiedz na tę wiadomość

10-05-23 16:00

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Elementy tworzące jednocześnie szot i gejtawę bramsla. Pomiędzy nie byłby jeszcze wpleciony róg szotowy żagla:

Fały marsla:

Po uzupełnieniu topenant dwa górne piętra fokmasztu prezentują się tak:

Poszczególne linki sobie oznaczyłem, co by je później w odpowiednich miejscach umocować:

Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Post zmieniony (18-01-24 16:55)

Odpowiedz na tę wiadomość

08-06-23 09:19

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Dzięki :)

Na wstępie zaznaczę, że z odległości ok. 65cm moja robota jakoś wygląda. Bo oglądając swoje fotki nachodzą mnie chwile zwątpienia...

Knagi na wantach:

Topenanty.
Liny biorą początek na bloczkach wiolinowych na nokach rei. Ukręciłem oczko z drutu i wkleiłem w lekko rozwarstwioną mniejszą rolkę bloku:

Linki traktowane bcg uzyskują pewną sztywność, co utrudnia ułożenie na blokach. Ale po wstępnym przewleczeniu wystarczy zwilżyć miejsca zagięć wodą i wszystko ładnie się układa. Spinacze do bielizny robią za obciążenie:

Na tym etapie musze przyznać się do oszustwa... Normalnie reja nie jest na stałe przymocowana do masztu.
A moje reje ustalam na sztywno za pomocą drucika. Takie ułatwienie :)

Raksloty:

Fały Rei foka zostały pierwszymi linami obłożonymi na swoich miejscach:

Po napięciu tarlepów, przyszła pora na to co tygryski lubią najbardziej - wyblinki.
Nić chyba poliestrowa 0,1mm.
Wstępnie, w celu ustalenia położenia poszczególnych want stosowałem taśmę... Ale w dalszym etapie odpuściłem i plotłem z ręki:

Efekt, jak widać... Do ideału sporo brakuje...

Podwantki dały mi popalić.
Materiał:

Na pozycjach (drut miedziany nie poddał się oksydacji - został pomazany czarną farbą).:

Wyblinki przez chwilę chciałem zwyczajnie przykleić, jednak udało się je przywiązać.
Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Post zmieniony (18-01-24 16:58)

Odpowiedz na tę wiadomość

19-06-23 20:59

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Czarne druciki zakupione. Dzięki.

Cały fokmaszt znalazł się na pokładzie:

Gejtawy i szoty marsla:

Sposób i w pewnym sensie miejsca obłożenia poszczególnych lin, to taka troszkę moja luźna interpretacja.
Nie wiem które liny szły bezpośrednio do knagi, a które np. przez blok mocowany w pokładzie...
Instrukcja modelu na ten temat milczy... Zresztą na miejsca mocowania kilku lin - też:

Na tym etapie zaplotłem wstępnie talrepy stengi. Tym razem nić 0,1mm zabarwiłem na czarno w barwniku do tkanin.
Wcześniej zrobione, bijące po oczach jasnością talrepy na ławach wantowych pomalowałem farbką akrylową -
słabo się linki maluje...:)

Tutaj napięte oraz jedna strona uzupełniona o wyblinki:

Linki olinowania ruchomego trochę utrudniają wyblinkową robotę. Jednak wszystkie udało mi się zawiązać, chociaż rozważałem przyklejenie. Przy pozostałych masztach zastosuję troszkę inną taktykę.
Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Post zmieniony (18-01-24 17:00)

Odpowiedz na tę wiadomość

20-06-23 18:17

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Żaden oftop.

Nie szukałem zbyt długo i kupiłem TUTAJ
Nie używałem go jeszcze. Na szpulce ma połysk, ale nie sądzę żeby to był problem na modelu.
Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

07-07-23 18:34

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Dzień dobry.
Ciekawostka:
Model powstaje w "warsztaciku" stanowiącym dwa wysuwane blaty, w 75cm szafie ze szwedzkiego marketu...

Czyli uniknięcie złamania masztu lub innej katastrofy w trakcie budowy będzie nie lada osiągnięciem... :))

Im dalej w las, tym więcej drzewc:
Maszt główny, zwany grot masztem.

Kolumna z deską wzmacniającą i mars uzupełniany o wzmocnienia nieprzewidziane w opracowaniu:

Mars uzbroiłem w jufersy oraz bloki podwójne dla brasów rej fokmasztu:

Kolejny etap to zmajstrowanie i zamocowanie na kolumnie bloków/ucha sztagów bezanmasztu:

Po poskładaniu:

Tak jak wspomniałem wcześniej, kolejność narzuca mi doświadczenie z budowy fokmasztu.
Z tego względu przygotowałem i zamocowałem na maszcie osiem par want (gotowa linka 0,75mm):

Tutaj ich zamocowanie (nasunięcie) na kolumnie przebiegło błyskawicznie.
Na fokmaszcie musiałem tworzyć pary want bezpośrednio na kolumnie, ze względu na zamocowane wcześniej powyżej marsa bloki.

c.d.n.
Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Post zmieniony (18-01-24 16:41)

Odpowiedz na tę wiadomość

14-07-23 12:34

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Jufersy:

Knagi:

Bloki fałów i topenant rei grota:

Na fokmaszcie powyższe czynności robiłem na modelu. Tutaj po za.
Tak jest o wiele łatwiej i efekt osiągnąłem zdecydowanie lepszy.
Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Post zmieniony (18-01-24 16:43)

Odpowiedz na tę wiadomość

28-08-23 16:55

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

W sumie nic nowego do pisania nie mam. Powstał grotmaszt - technika wykonania jak poprzednio:

Dla ułatwienia montażu kolumnę grotmasztu umocowałem w drewnianym klocku:

Stopy stengi i bramstengi troszkę uplastyczniłem (w opracowaniu pozostawały okrągłe):

Stenga grota podobnie jak stenga foka, ma bloczki (wykorzystałem bloki od Seahorse'a):

Talrepy want stengi:

Gotowy maszt czeka na reje:

Jak widać wykonywanie want z wyblinkami wymaga jeszcze u mnie treningu.
Niektóre nici gorzej reagują na nasączanie bcg - m.in. 0,55mm wanty stengi.
W rzeczywistości nie wygląda to tragicznie i spełnia moje wymagania, aczkolwiek do kolejnego modelu żaglówki planuję zaopatrzyć się przetestować nici od innych producentów.
Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Post zmieniony (18-01-24 16:47)

Odpowiedz na tę wiadomość

08-09-23 11:21

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Do licha... Też sądziłem, że to pytanie do Seahorse'a. Sorki za zwłokę...

Rysunku nie mam, ale spróbuję jakieś poglądowe fotki zrobić.
Tylko, że mój sposób to raczej nic odkrywczego...
Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

30-09-23 12:05

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Haczyki na blokach na przykładzie pojedynczego bloku (olinowanie lawety działa).
Rysunku nie mam. Małą relacyjkę mogę zaproponować :)
(sorki, że tak późno)

Blok preszpanowy od Seahorse'a:

Drut pozyskany z oplotu przewodu, chyba antenowego (nie znam jego średnicy):

Na odpowiednio cienkim stalowym pręcie (tutaj wiertełko) skręcam oczko:

Następnie. miętoląc w paluchach z użyciem pęsety i cyjanogluta łączę blok z oczkiem:

Po zamocowaniu w trzeciej ręce zawijam końce drucika (wstępnie używałem imadełka):

W tym przypadku (olinowanie lawety) dodatkowo wplotłem sobie linę, z której powstanie talia.

Na koniec rozcinam oczko i powstaje haczyk.
Gotowe:

Nie miałem czarnego drutu w tak małej średnicy. Dlatego posiłkowałem się oksydowaniem... Jak oksyda się zachwuje w tym przypadku - widać na fotkach. W realu jest ok.

A najlepsze jest to, że cała ta robota prawdopodobnie ma się nijak do realiów... Otóż bloki w tamtym okresie były raczej stropowane linami, a haczyk stanowił osobny stalowy element.
Przykład: bloki lawet HMS Victory, plany z Modelarza, autor p. M.Skwiot:

Tak jak wspomniałem wcześniej - ten sposób to raczej nic odkrywczego.
Pzdr,

--

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Post zmieniony (18-01-24 16:49)

Odpowiedz na tę wiadomość

30-09-23 19:37

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Pogrzebałem i wychodzi mi 0.1mm jeśli chodzi o drut.
Lepiej ta relacyjka wyglądałaby na większym bloczku, ale akurat takie mikrusy są obecnie na warsztacie.

Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

11-02-25 12:01

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Dzień dobry,
Grotmaszt doczekał się rei.
Reje powstały analogicznie do tych na fokmaszcie.

W takim stanie maszt trafił na pokład:

Wanty zamierzam połączyć talrepami dopiero po postawieniu wszystkich masztów i bukszprytu oraz umocowaniu sztagów.

Następnie obłożyłem liny mocowane w okolicy kolumny:

Niby postęp niewielki, a jednak trochę dłubania jest...

Plany na kolejne etapy:
- bezan z rejami i ich olinowaniem
- bukszpryt z rejami i ich olinowaniem
- sztagi
- wanty grota i bezana
- olinowanie ruchome mocowane do want
- paduny

Życie pewnie plany zweryfikuje... jak zwykle... :))
Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

22-02-25 10:36

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Podziwianie, podziwianiem jednak jak się człowiek przyjrzy, to jest tu sporo błędów i niedoróbek spowodowanych m.in. wiekiem modelu - czyli takie pomyłki wieku młodzieńczego... :))

Ale pomimo tego frajda z budowy jest!

Dalej monotonia, czyli trzeci maszt - bezan:

Mars uzbrojony w bloki i dolne jufersy stenwant:

Jufersy tym razem 3mm, druk 3d, seahrose:

Wanty łączyłem w pętle na patyczku o średnicy masztu - tutaj wanty pojedyncze:

Wanty uzupełniłem o jufersy i knagi:

Bloki topenanty dolnej rei bezana - to się chyba nazywa sucha reja, bo nie niesie żagla - mocowane są do masztu oczkami.
W celu ułatwienia roboty, skręciłem oczko masztowe z grubszego drutu. Następnie na nim zaplotłem oczko z drutu cieńszego, który stał się stropem bloczka. Dopiero taki układ wkleiłem do masztu:

Po montażu okazało się że jest delikatna różnica w długości stropów bloczków... Czyli błędy zdarzają się cały czas :) Nie poprawiałem tego...

Z lekkim opóźnieniem wierciłem otwory pod odciągi sztagu (nie wiem jak to się fachowo nazywa).
Na foku i grocie zrobiłem to wcześniej, a w przypadku bezana umknęło mi to...
Instrukcja tego gadżetu nie przewiduje. Moja inwencja na podstawie fotek gotowych modeli, którymi się wspieram:

Mogą być błędy lub BŁĘDY.
Przykład BŁĘDU:

Te jufersy powinny znajdować się w linii, w tej samej odległości od jufersów dolnych...
Robiłem to sposobem sprawdzonym w poprzednich masztach... Nie wiem co poszło nie tak..
Nareperowałem fuszerę odcinając i klejąc linki want przy ich górnym mocowaniu:

Ostatecznie wyszło spoko.
Gotowy bezan:

Z wiązaniem wyblinek też walnąłem w ścianę pomimo że robiłem to wcześniej.
Po wstępnych porażkach przygotowałem specjalny "trenażer wyblinkowy":

Wykorzystałem go również do plecenia wyblinek właściwych:

Rzut oka na zestaw bloków stengi bezana:

Kolejny etap to reje. Będzie odstępstwo od monotonii, gdyż jedna reja jest mocowana skośnie w osi długiej okrętu... Czyli coś nowego :))

Dzięki za zainteresowanie.
Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

02-03-25 13:17

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Papraniny ciąg dalszy...

Kolejna porcja rej.
Wykonane jak poprzednie z patyczków lipowych.

Dwa pojedyncze bloki rei skośnej (dla brasów ?...) uplotłem na jednym kawałku sznurka:

Wolna (sucha?...) reja jest wyposażona w jufersy, które tworzą talrep z jufersami lin biegnących do marsa masztu:

Układ ten dodatkowo stabilizował wraz z topenantami reję. Po co? Nie wiem...

Na powyższych rejach pojawiły się bloki 1,5mm pozyskane po rozszabrowaniu zestawów bloczków preszpanowych do HMS "Szybcioch" autorstwa Tomka Seahors'a.
W użycie weszła również m.in. brązowa nitka 0,1mm - z powyższego źródła.
Wykorzystuję ją do owijek.

Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

13-03-25 19:34

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Cierpliwość nie jest nieskończona... Z umiejętnościami też szału nie ma...
Ale dzięki :)

Ostatni maszt ogarnięty.

Pozostałe reje zamocowane analogicznie jak na poprzednich masztach.

Ale więźba rei żagla skośnego nie dawała mi spokoju.
W opracowaniu element pominięto.

Co nie co wypatrzyłem na fotkach modeli, a troszkę wyczytałem w internetach.
Otóż rejka "połączona" była pętlą z rakslotami, która obejmowała maszt i mocowanie bloku fału rei. Samej rei nie obejmowała.

Zaciśnięcie pętli realizowano za pomocą jufersa z dwoma dziurami i talii biegnącej do noka dolnego rei... Pokręcone trochę...

Moja interpretacja pętli:

Oczywiście wolne końce powinny być połączone z nawleczonymi rakami... Ja to oszukałem i raki zwyczajnie dokleiłem do masztu.

Gotowy układ:

I do tej pory nie mam pojęcia gdzie wolna lina tej talii ma być obłożona... Znalazłem rysunek gdzie buchta z tej liny wisi na dolnym noku rei - ale kuźwa, w moim przypadku to dosyć wysoko i kto by tam sięgnął? Nawet po "postawieniu" rei do pionu - i o ile w ogóle praktykowało się takie wygibasy...?

W ogóle, fotki modeli panów Magerott'a i Frolicha nieźle mi namieszały... Życie byłoby prostsze, gdybym sobie po prostu dziergał jak opracowanie przewiduje :))

Co do obkładania lin: na bezanie parę lin uwiązałem jeszcze przed wklejeniem masztu na swoje miejsce:

Wykonanie rakslotów też ordynarnie uprościłem:

c.d.n.
Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Post zmieniony (14-03-25 08:52)

Odpowiedz na tę wiadomość

15-03-25 16:53

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Upraszczam, upraszczam...

Sztagi bezana.

Dwa dolne zamocowałem najpierw do masztu głównego - dolny za pomocą "kauszy", a wyższy i cieńszy za pomocą talii:

Główny sztag (ten grubszy) posiada charakterystyczny naciąg (bo chyba taką funkcję to coś spełnia...).

Części składowe:

Doplotłem powyższe do wcześniej odmierzonego miejsca na sztagu:

Powyżej widać moją interpretację myszki/gałki tureckiej :))

Naciąg ów:

Kolejny sztag mocowany jest do bloczka i obłożony na knadze na pokładzie:

Ostatni, najwyższy sztag biegnący od topu bezana kończy swój bieg talią na marsie masztu głównego.
Ja zacząłem od wykonania tali, jej umocowania, następnie poprowadziłem sztag przez blok na dybie stengi i zaplotłem na topie:

Sztagowy stan obecny:

I wybaczcie, ale za cienki jestem żeby każdy element czy linę fachowo nazywać... Istnieje ryzyko że naplótł bym głupot :)

Kolejnym etapem - to chyba logiczne - będzie... bukszpryt z olinowaniem.

Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Odpowiedz na tę wiadomość

16-03-25 19:00

Odp: [R] La Belle Poule 1:96 - Shipyard nr 22/Seahorse

kudłaty

Na Forum:
Relacje w toku - 8
Relacje z galerią - 4
Galerie - 26

- 3

Do licha... Szybko poszło: ledwie wspomniałem o możliwości plecenia głupot... A to już! :))

Do tej pory uważałem że każda lina biegnąca między masztami/bukszprytem, to sztag.
Tym bardziej, że w instrukcji modelu wszystkie one są zaznaczone na schemacie olinowania stałego.

A okazało się po małym dochodzeniu, że to nie jest takie proste i oczywiste...

Otóż w przypadku La Belle stałymi sztagami bezana są liny: ta najniżej położona, najgrubsza i wyposażona w "naciąg" (bezansztag?) oraz ta najwyżej położona kończąca się na marsie grotmasztu (bezanbramsztag?)

Natomiast dwie pozostałe liny to sztagi "fałszywe" służące jedynie do stawiania żagli pomocniczych - sztaksli.

A dodatkowy dowcip polega na tym, iż prawdopodobnie jeśli okręt nie niósł owych sztaksli - a mój model nie niesie żadnych żagli - to liny te również były zdejmowane.. Ot, taka historia... Oczywiście niczego nie będę już zdejmował i zostanie tak jak jest.

Co do knagi - fałszywe sztagi mocowane ponoć były za pomocą układów bloków i również zdarzało się obkładanie ich na knagach.
Na podstawie mojego reserczu, tak było w tym przypadku. Ale łapy sobie za to uciąć nie dam :))

Przy okazji, w "Modelach historycznych statków" pana Mondfeld'a, str. 351, znalazłem rysunek więźby skośnej rei bezana (próbowałem ją opisać w poprzednim poście):

Słabo szprecham niemiecki, dlatego mi to umknęło - w niewłaściwym rozdziale szukałem...
Aczkolwiek cięgle nie wiem gdzie tę linę obłożyć.

P.S. Również przy okazji tego modelu priorytetem dla mnie jest frajdolarstwo. Znawców tematu proszę o wyrozumiałość dla moich profanacji...
Pzdr,

--
"The idea is to die young, but as late as possible"
Ashley Montagu

... A trolla, to najlepiej ignorować :)) ...

Post zmieniony (17-03-25 17:30)

Odpowiedz na tę wiadomość

Tematy/Start \| Wyświetlaj drzewo	Nowszy wątek \| Starszy wątek
Strona 1 z 1	Strony: 1


© konradus 2001-2024
