Warto zobaczyć, znakomite ujęcia, zdjęcia detali, opis jednostki. [www.youtube.com] Na pewno znajdziesz wspólne elementy z HMAS "Wallaroo".

Relacja
jagdtiger2 twoja pochlebna opinia jest dla mnie tym cenniejsza że sam się z tym modelem mierzyłeś. Dziękuje to jest budujące.

Dziś Wam pokażę jak się zakręciłem z wykonaniem "czerpni" (jak mniemam).
Przeglądałem plany pamiętałem że konstrukcja jest ażurowa co sugerował wygląd części ale nie kojarzyłem co to jest.
Myślałem że taka forma podniesionej platformy. No to zabrałem się za nią i wyciąłem szare pola a le by tego nie malować i uniknąć białego kartony, porozcinałem element i podkleiłem rozwarstwionym kolorem.




Nie powiem byłem zadowolony ale z ciekawości spojrzałem na plany i
Na planach narysowana jest siatka. No to zacząłem jej szukać. Wykorzystałem siateczkę z wnętrza filtra do wody i pomalowałem metalizerem ModelkMaster bo nie mam problemu z zalewaniem oczek. Malowałem na kartce papieru więc wyciągała farbę z oczek siatki, resztę pokrywając. Schnie błyskawicznie więc malowanie jest szybkie i przyjemne.


Powklejałem ją do wnętrza za pomocą kleju do Micro Metal Foil Adhesive by nie pozaklejać oczek siatki. Każda ściana dostała taką siatkę.




Nawet byłem z efektu zadowolony ale przy przymiarkach do modelu przeszkadzało mi trochę to ze widać wnętrze. Spojrzałem jak wygląda siatka dana podwójnie i było trochę lepiej ale zastanawiałem się jak jeszcze można to zrobić. Myślałem by na pokładzie nakleić czarny prostokąt tak by imitował otwór. Jednak pomyślałem że może za tą siatką powinien być rodzaj jakiegoś filtru i jak by to wyglądało jak by za nią dać czarne matowe tło.




I takie rozwiązanie wydało mi się najlepsze. Ten czarny kartonik jest tylko wsadzony do środka i chyba tylko tę dolną krawędź na środku złapię klejem by zachować płaskość tej przedniej ażurowej części.

Kabinę będę doposażał, mam jakieś elementy w innych modelach i je postaram się wykorzystać.
Dziękuje Matey i Arek za wskazane materiały, powinno mi to pomóc, nie będę błądził całkiem po omacku.

CDN...

Relacja

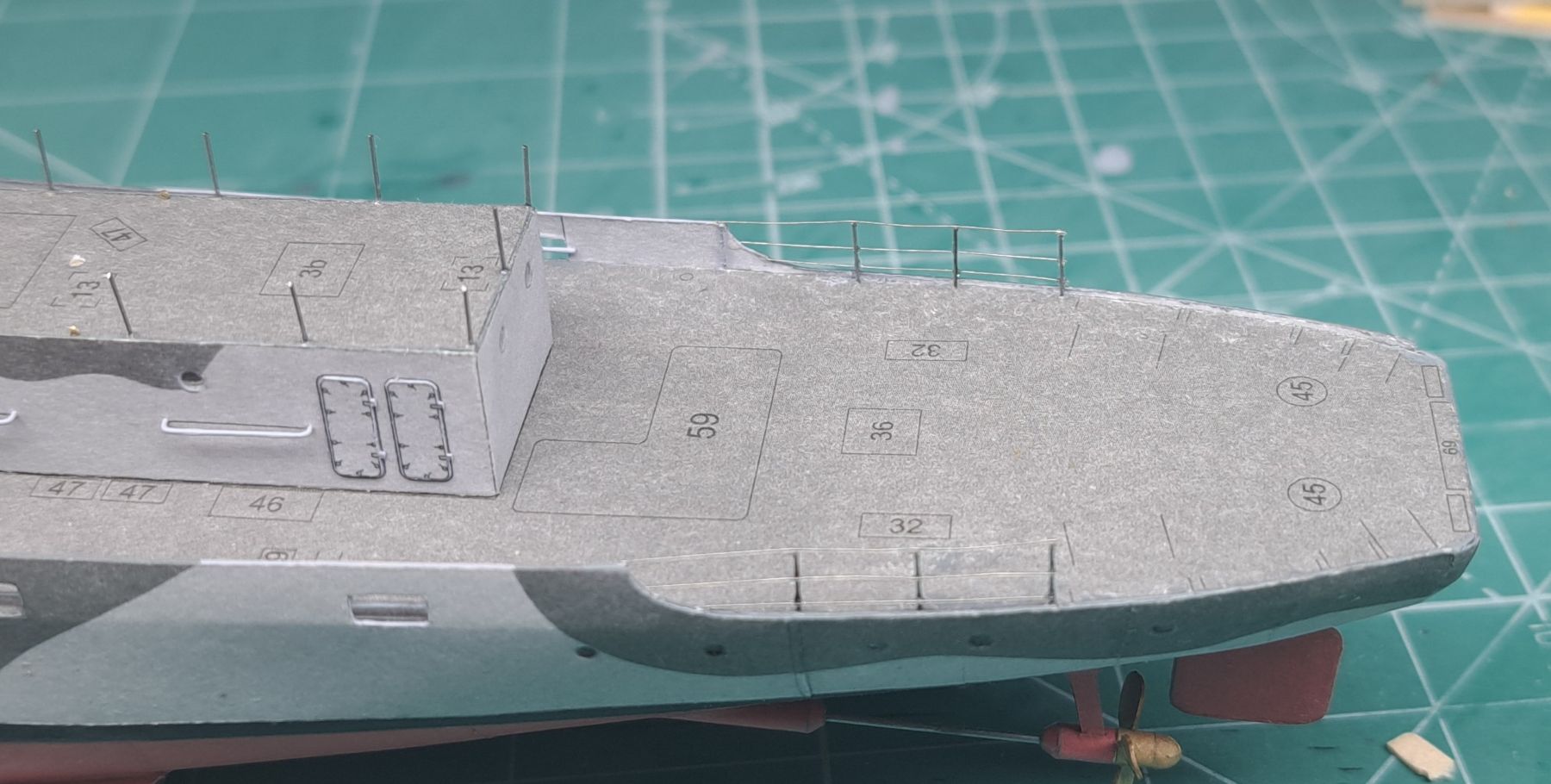

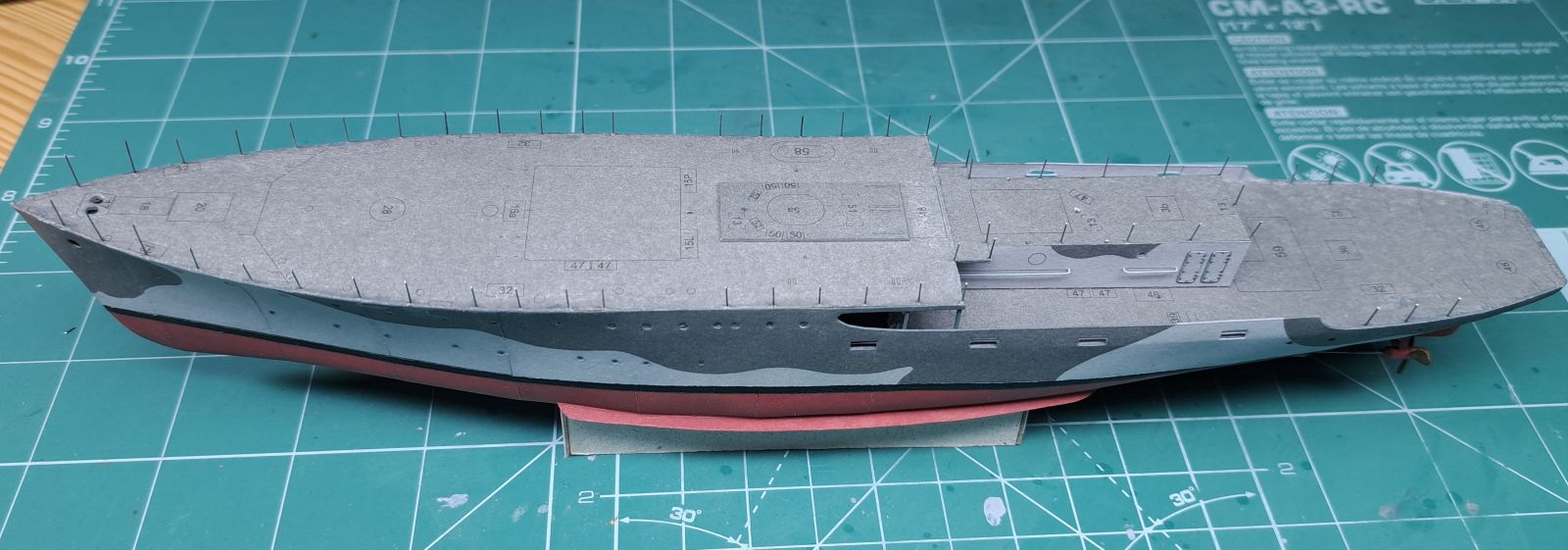

Niestety mój plan wykorzystania relingów fototrawionych spalił na panewce bo nie pasował mi rozstaw słupków a nie chciałem ich sztukować. Tak więc rozpocząłem ich wykonanie od osadzenia słupków z drutu stalowego 0,3mm.

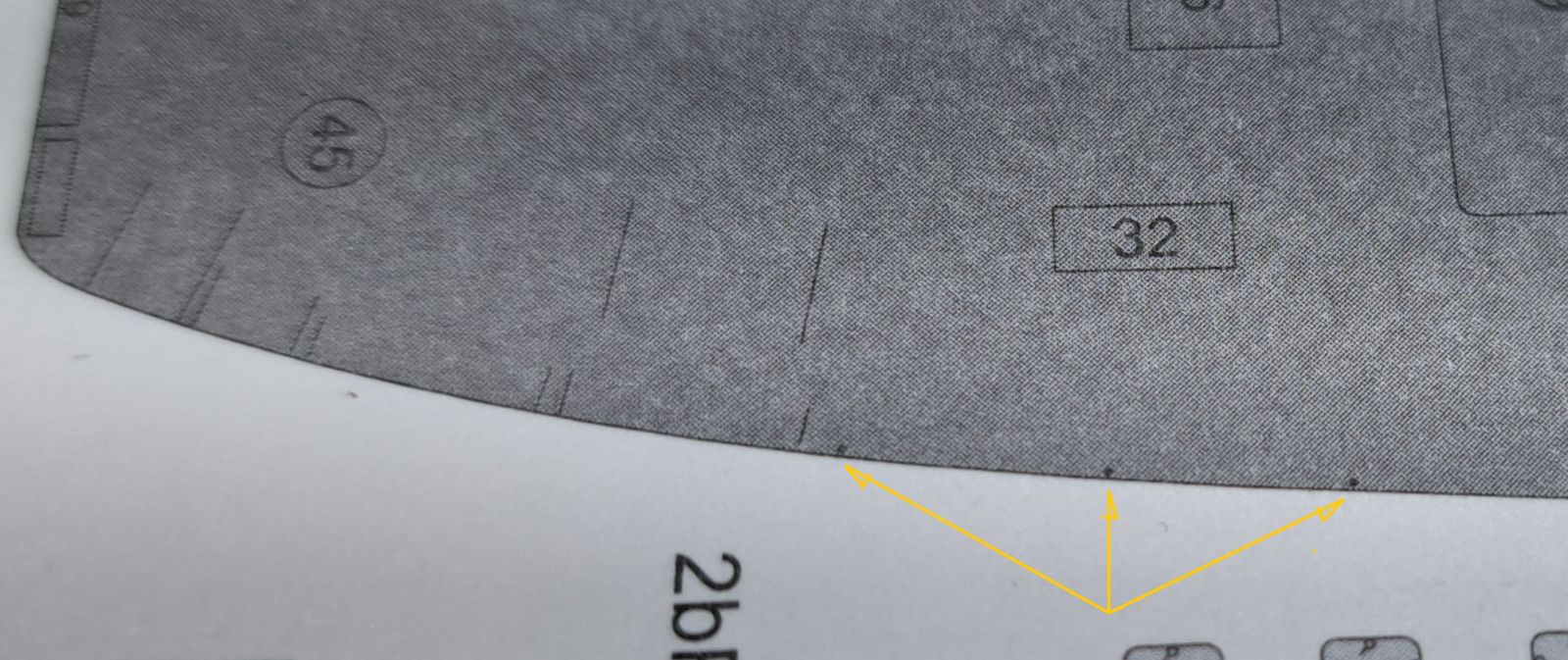

Są one oznaczone na samej krawędzi pokładów, tak jak było na tej jednostce.

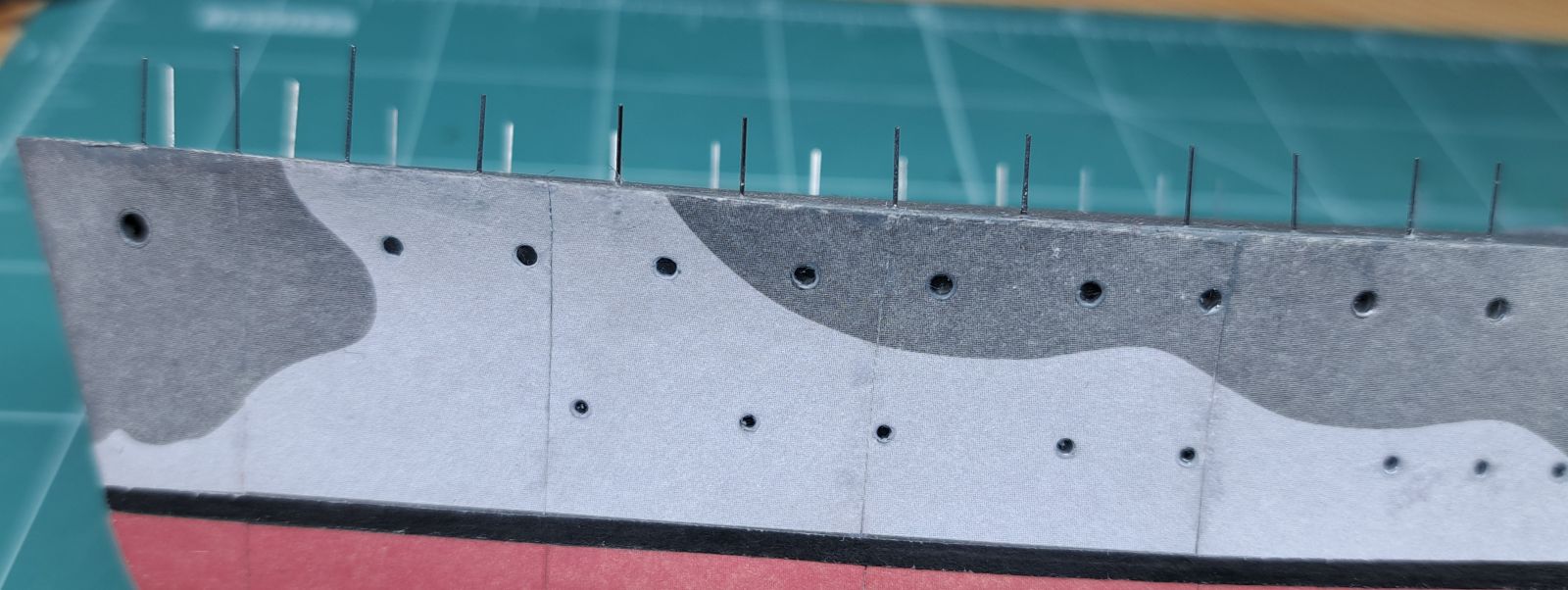

To w połączaniu z cienkim pokładem (podklejanym na 0,5mm nie mogło nie spowodować pewnych problemów. Tym bardziej że pokład jest fazowany. W takim wypadku zdecydowanie zalecał bym projektantowi założenie podklejenia pokładu na 1mm tekturę. W pewnym momencie próbowałem już delikatnie zaginać końce słupków ale i tak nie zawsze gwarantowało to brak problemów.


Finalnie wygładzałem te miejsca i wzmacniałem od zewnątrz SG by wzmocnić poszycie burty. Konieczne będzie potraktowanie tych miejsc gwaszem. Pokład grubości 1mm ułatwił by stabilne zamocowanie słupków i zminimalizował prawdopodobieństwo takich niespodzianek.

CDN...

Relacja
Skoro postawiłem słupki to trzeba się zabrać za reling. Zacząłem od rufy i tu mała wskazówka.
Nie pamiętałem już jak go kładłem na PGM-17, ale stwierdziłem że łatwiej będzie od góry bo podkładki na jakich będę ustalał wysokość montażu zawsze będą wypadały pod już wcześniej zainstalowanym poziomem.


To mi tylko utrudniło pracę. Lepiej jest kłaść go od dołu bo wtedy drucik można przepleść naprzemiennie pomiędzy słupkami co go lepiej stabilizuje i napręża, a klejąc go do kolejnych słupków można go górą nad słupkiem wysunąć by znajdował się po właściwej stronie słupka i się przy tym nie powygina.

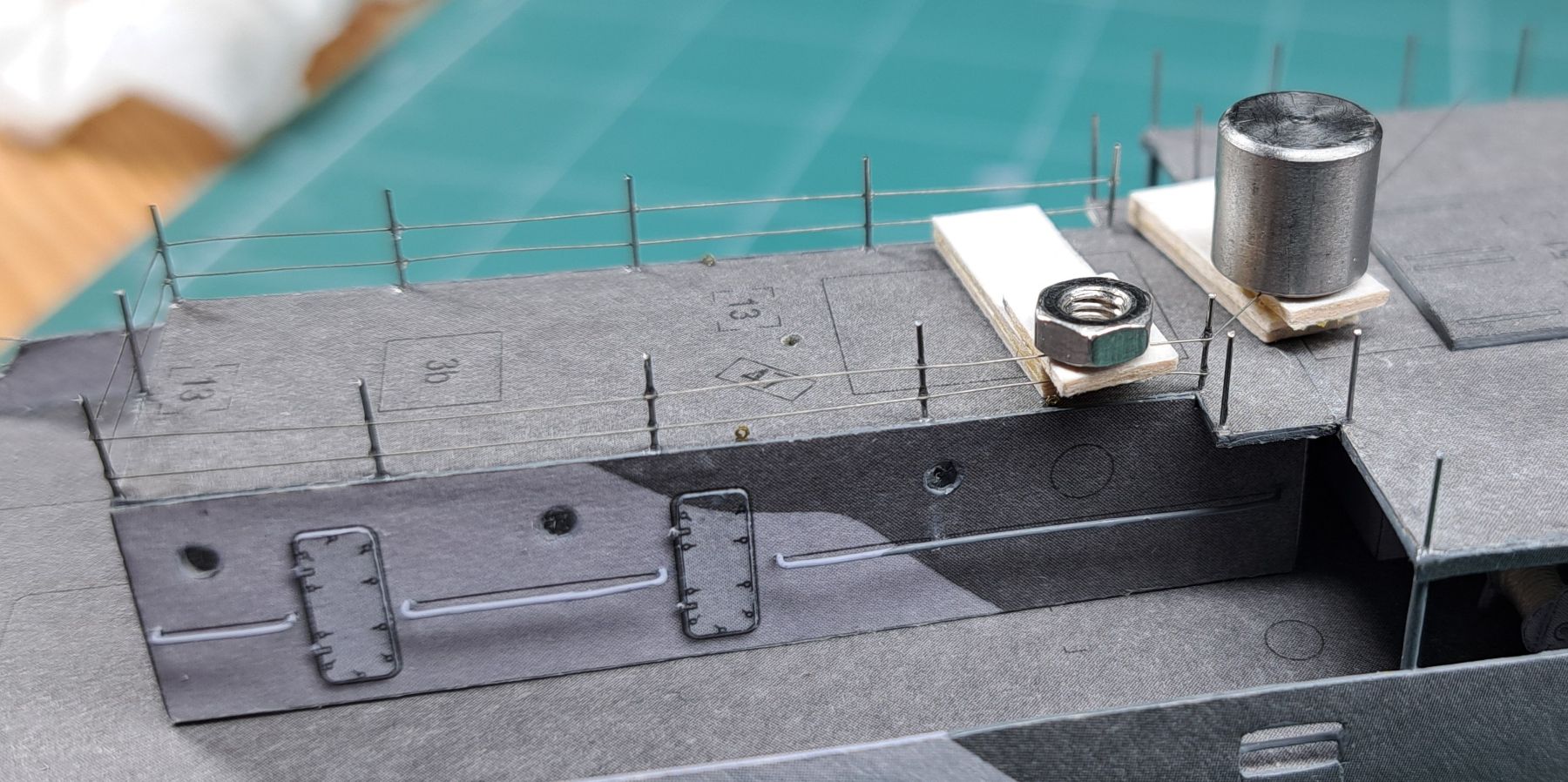

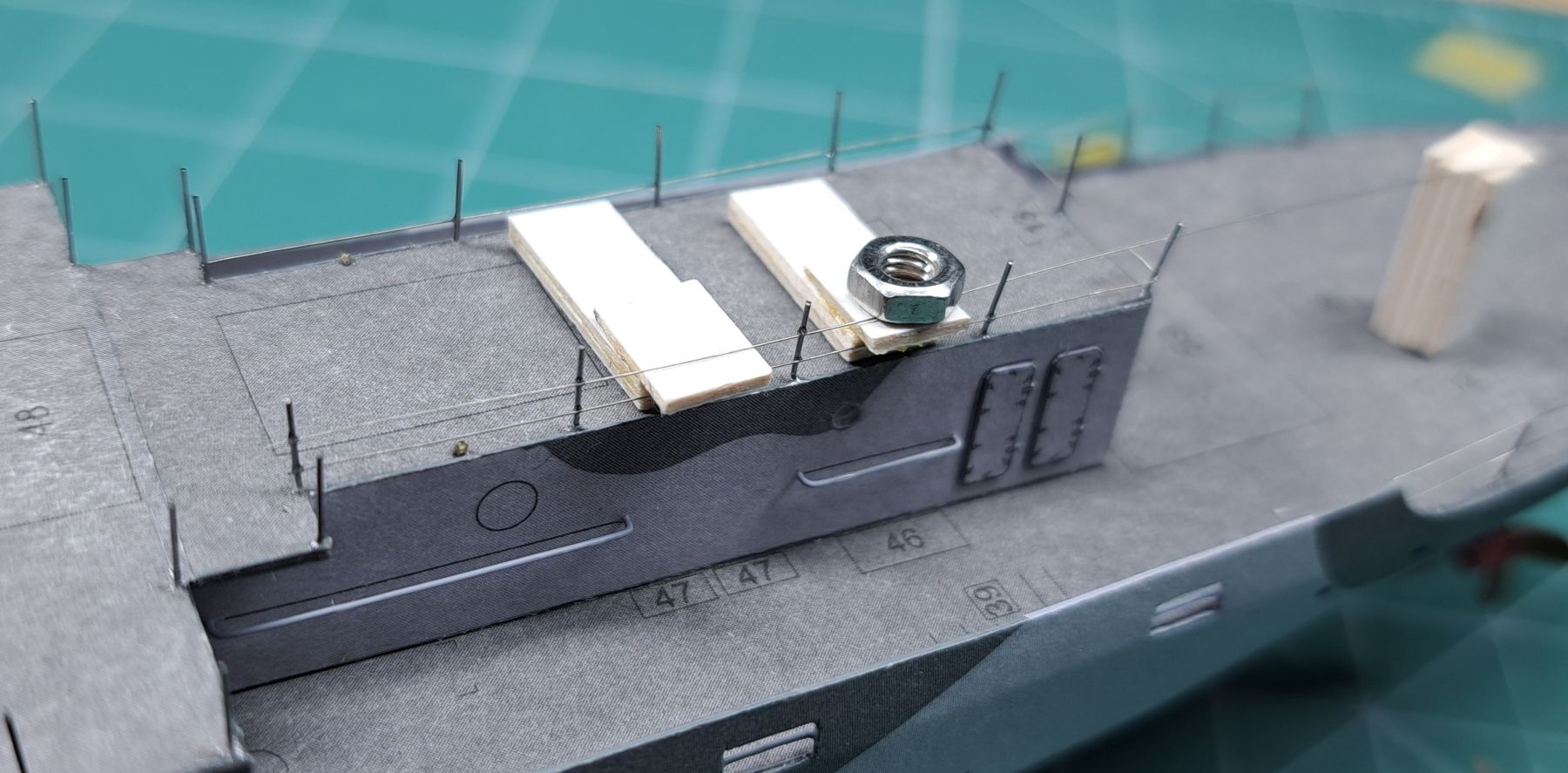

Kilka ujęć z tej pracy na fotkach poniżej.

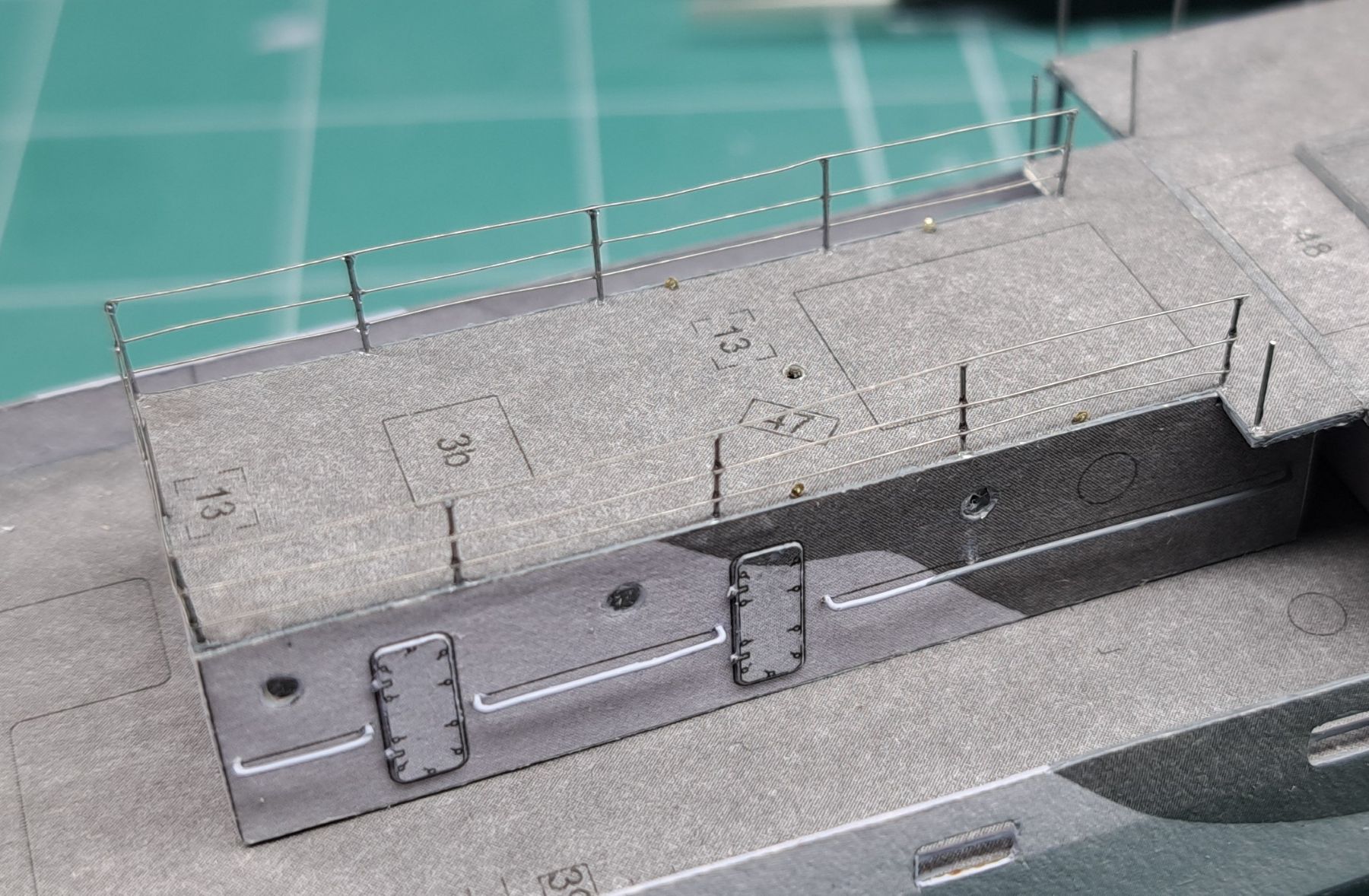

I efekt końcowy.


Część dziobową mogę wykonać dopiero po wykończeniu sterówki i montażu całej nadbudówki do pokładu bo relingi się z nią łączą.

CDN...

Super efekt. Musisz mieć niesamowicie precyzyjne i świadome ruchy rąk, że sobie tej filigranowej struktury nie pouszkadzasz w toku dalszych prac. Moje ręce poruszają się zwykle po najkrótszej drodze po jakieś narzędzie, albo część i jak się skupiam na czymś innym, to awaria pewna.

Waldku nie dał bym rady, zrobić tego relingu z całym wyposażeniem. Muszę potem uważać.
Trochę sytuację poprawia to że to stalowy reling bardzo sztywne słupki, mosiądz prostował bym co rusz.

Piotrze, kup cęgi Knipexa do cięcia drutu. Dają gładkie i co najważniejsze płaskie cięcie. Sam takie kupiłem i uważam, że są po prostu genialne. Drogie - fakt, ale warte każdej złotówki.

Kupiłem, nieźle się na nie wykosztowałem ale do tych słupków inne moje szczypce tej firmy nie dały rady.
Mimo, że twardość dla obu jest jednakowa.




Zmieniany 2 raz(y). Ostatnia zmiana 28-09-26 11:23.

Takze zainwestowałem w Knipexa bo jakieś tam za 15pln to się wgniatały od samego leżenia obok żelaza.
Skąd konkretnie kupowałeś tak cienki drut stalowy?

Model Hobby ma w ofercie proste druciki stalowe i mosiężne.
Do tego drutu na słupki 0,3 mm inne tańsze )za ponad 100 złoty) szczypce Knipeksa takie dla elektroników się wygniataj.
Ten drut jest bardzo twardy. Mam też takie solidne szczypce Knipeks o bardziej klasycznej budowie ostrza ale nie nadają się do docinania elementów na modelu. Słupki wklejam, a potem od tulejki je przycinam na określoną długość.
