W kolejnej relacji, przedstawiam kolejny model rakiety. Tym razem jest to rakieta SLS od NASA. Jak dotąd jedyny start tej rakiety odbył się 16 listopada 2022 roku w misji Artemis I. Był to bezzałogowy lot, w którym na orbitę wokółksiężycową został wyniesiony statek kosmiczny Orion.
Model przeskalowałem z 1:96 na 1:100 by pasował do reszty rakiet. Wysokość modelu to około 98cm. Model można pobrać ze strony: axmpaperspacescalemodels.

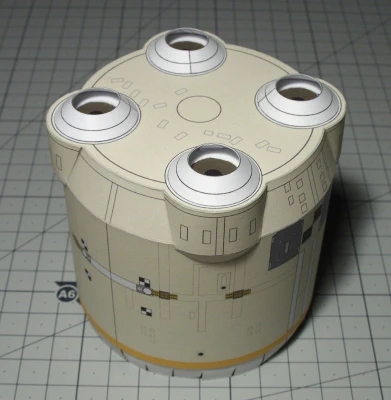

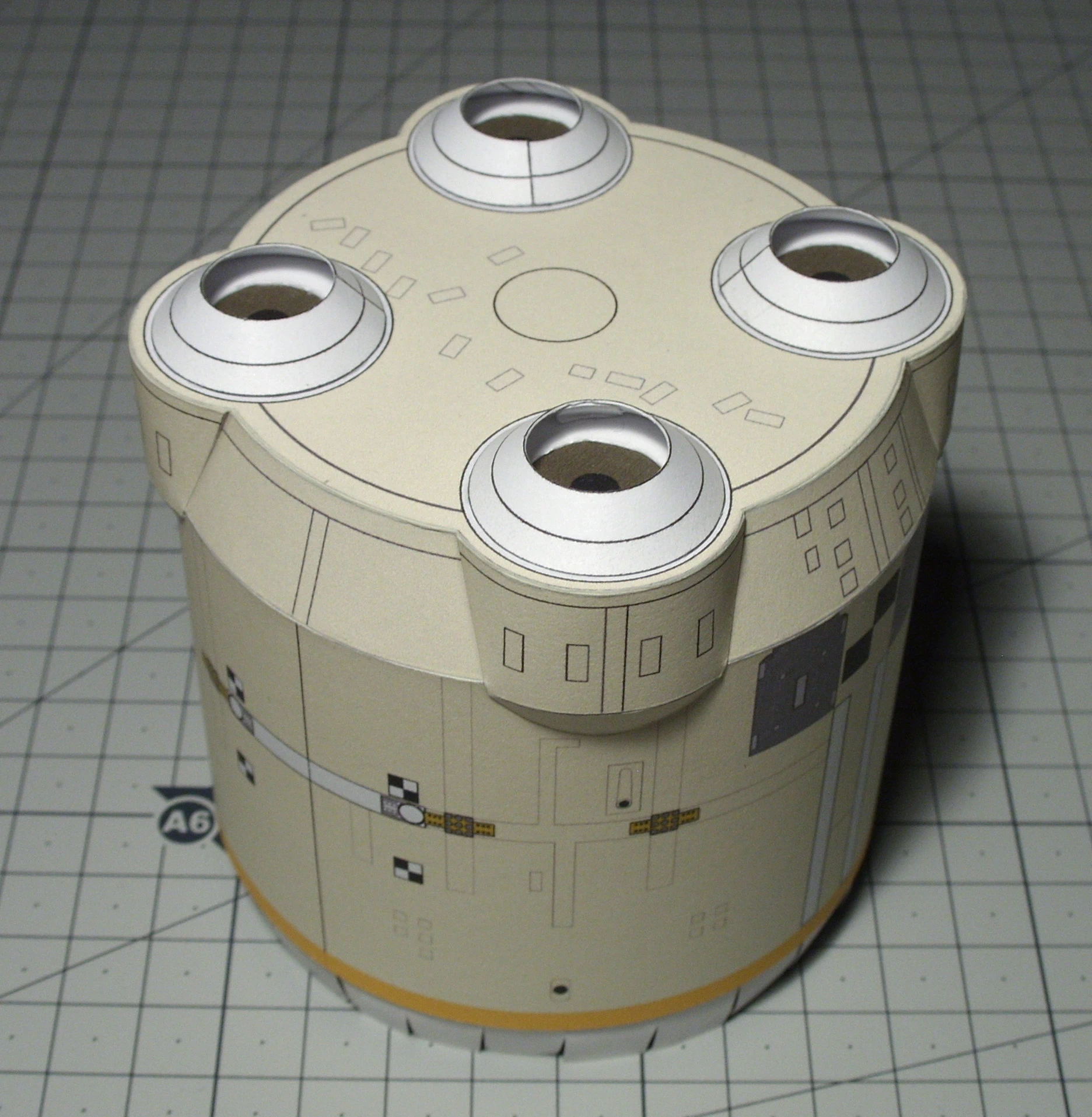

Budowę zacząłem od dolnej części pierwszego stopnia.

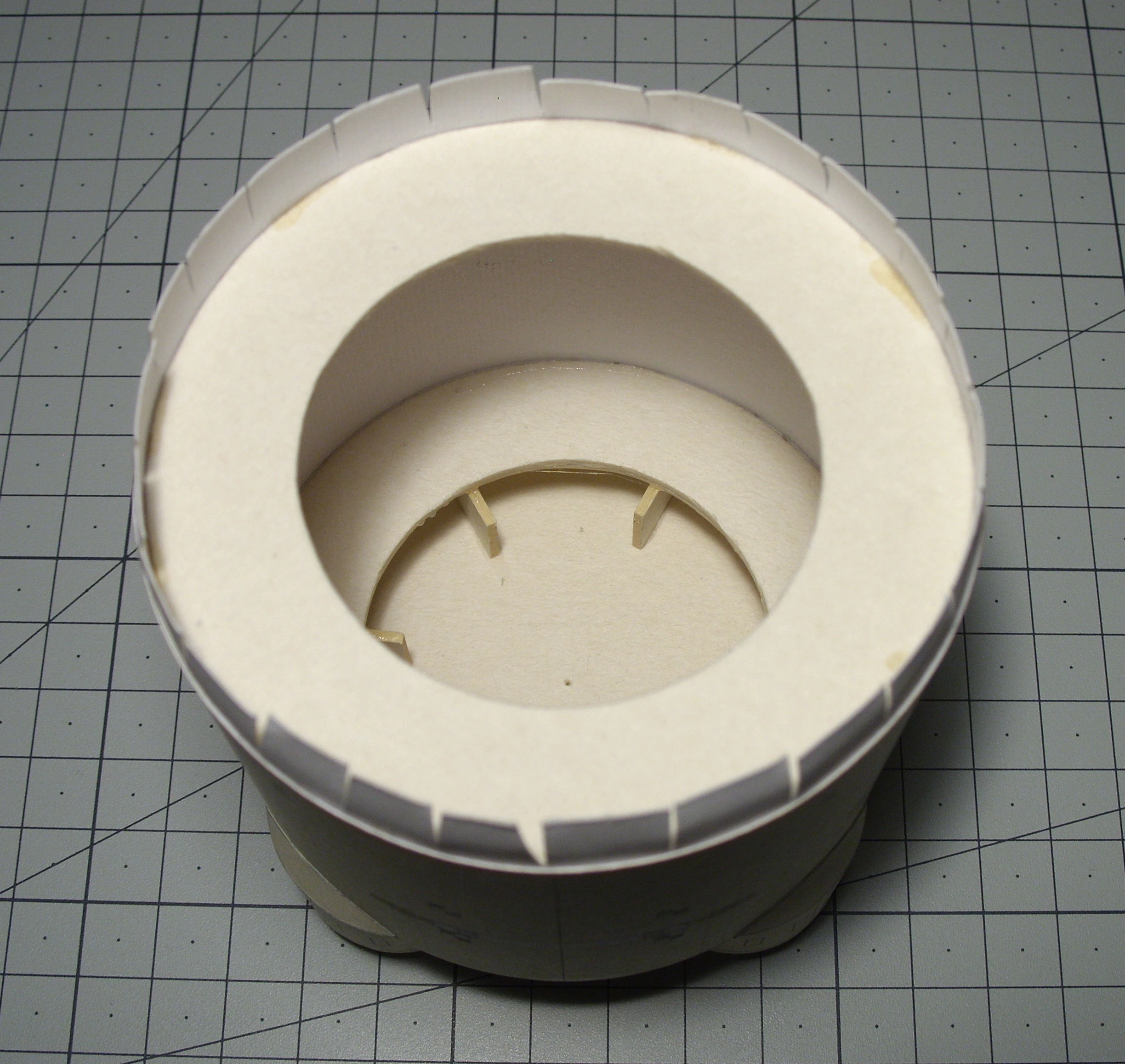

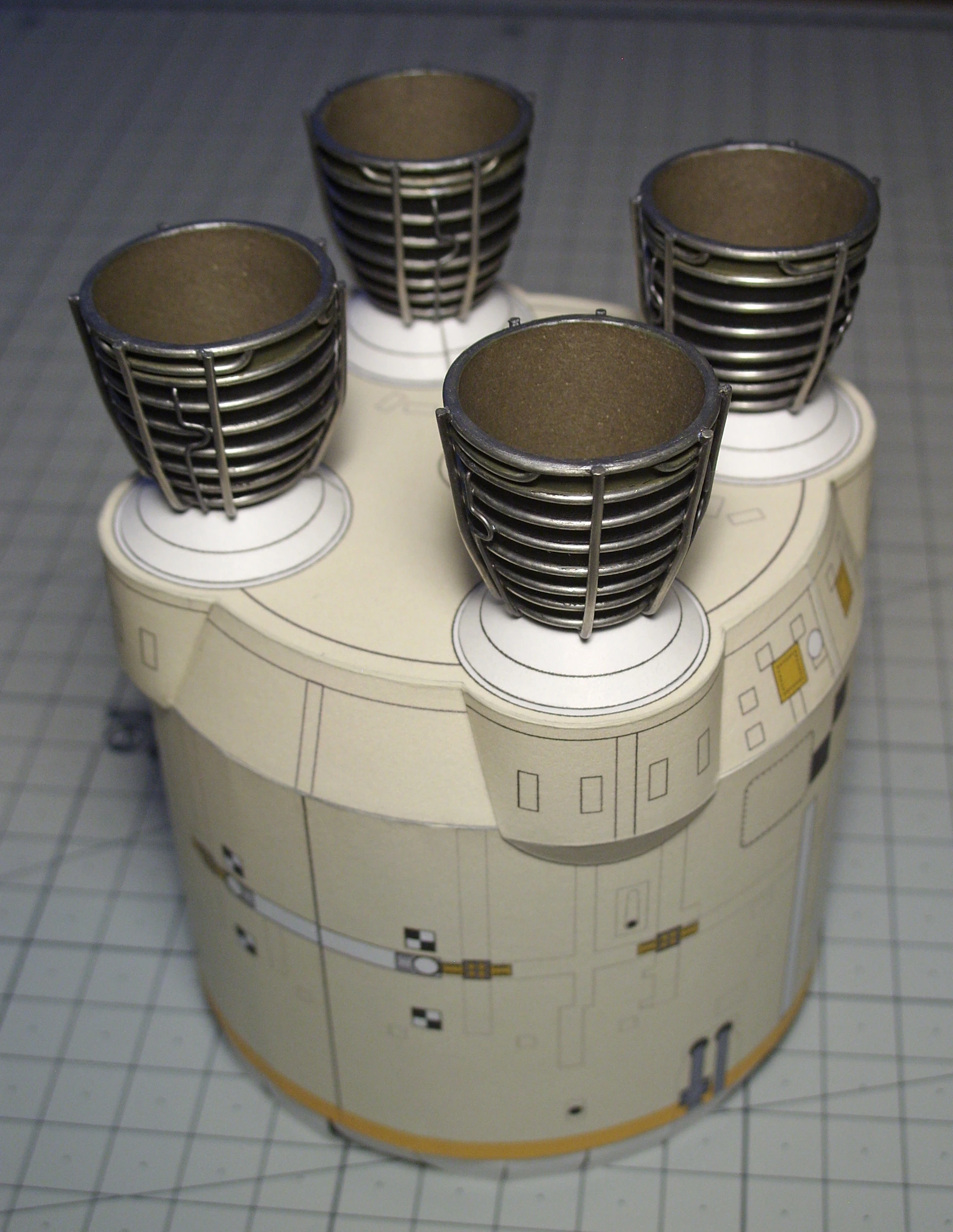

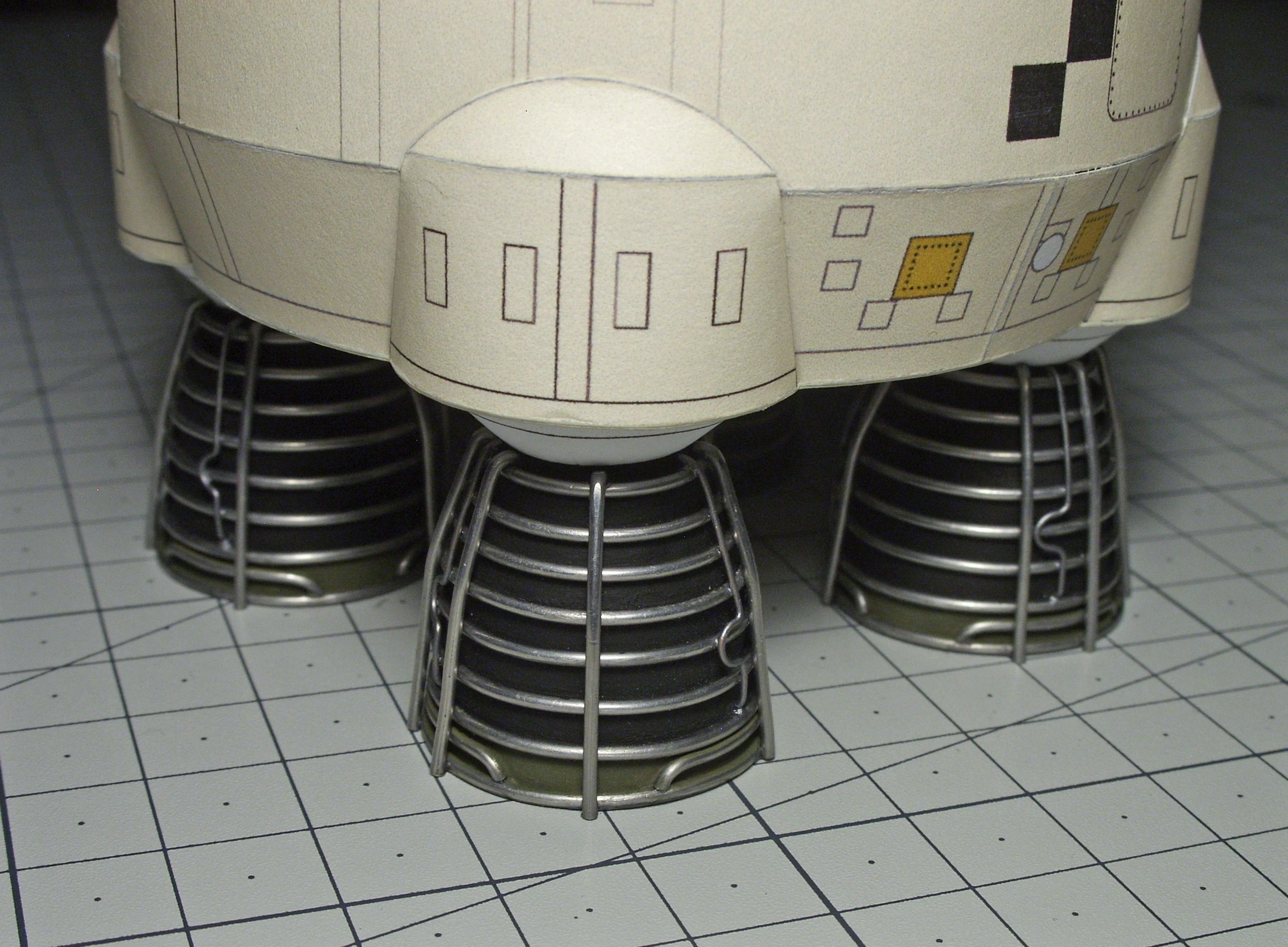

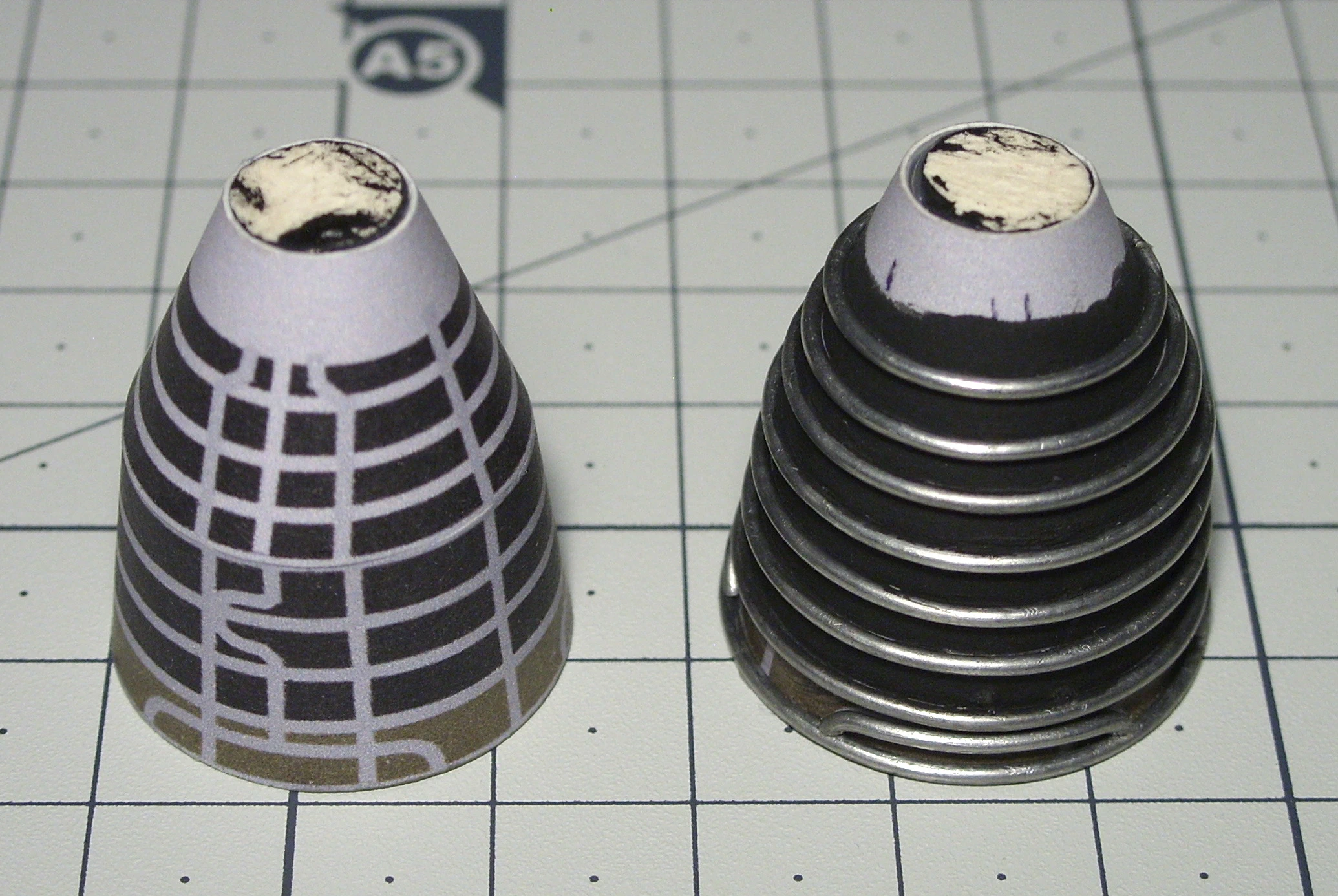

Dysze głównych silników są bardzo uproszczone i jak by je nie spasować to wychodzą przesunięcia w grafice. Postanowiłem więc, że wykonam wypukłe rury na dyszach z cyny 1mm i cienkiego drutu. Po naklejeniu zamalowałem przestrzenie pomiędzy nimi.

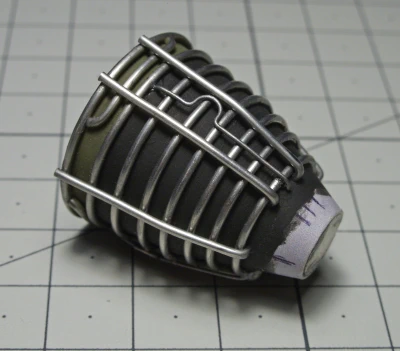

Całość prezentuje się o wiele lepiej niż w płaskiej wersji, chociaż teraz widzę, że te rury powinny być trochę cieńsze. Niepotrzebnie zasugerowałem się ich grubością w projekcie.

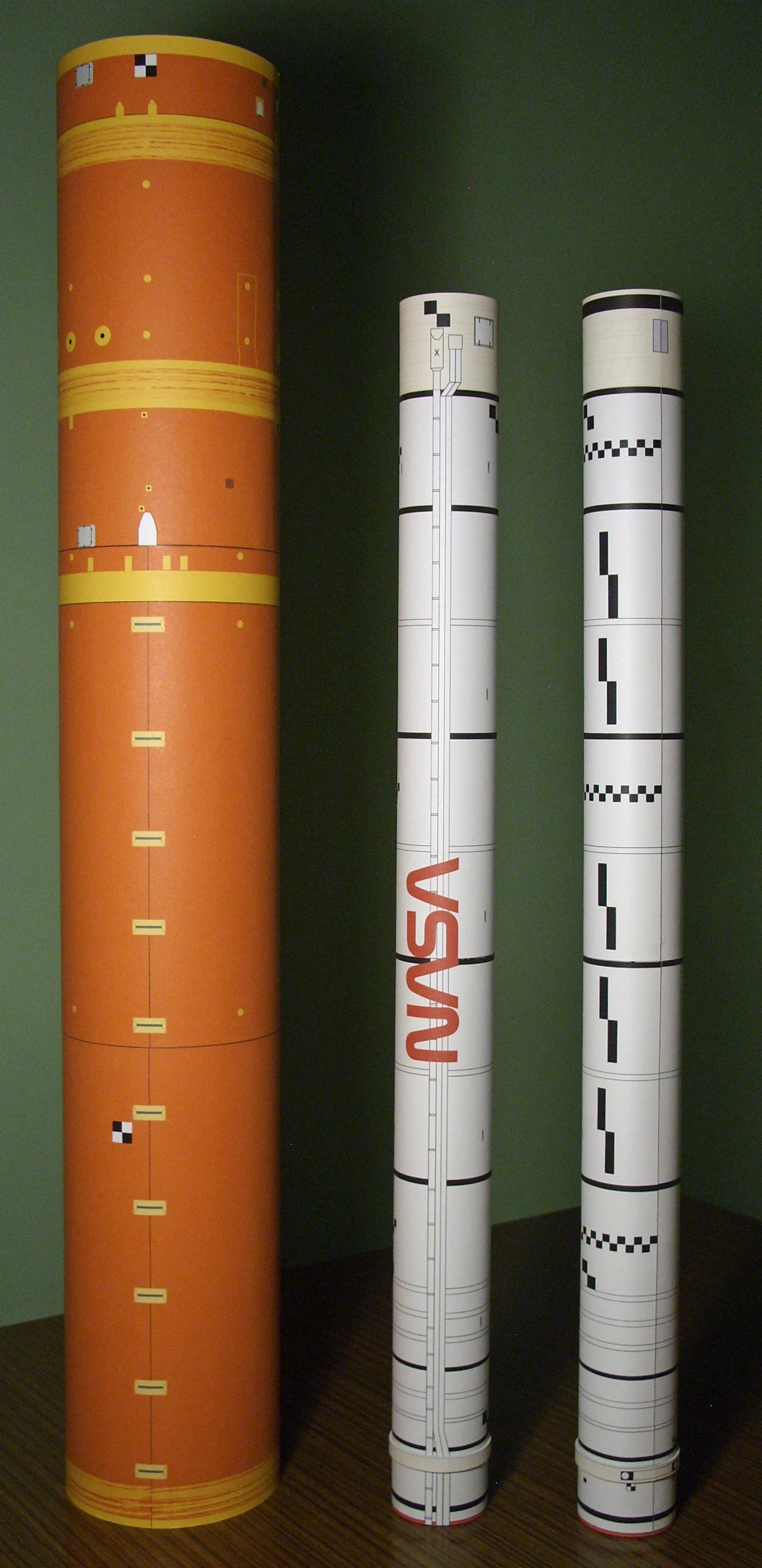

Następnie skleiłem resztę pierwszego stopnia i dwa boczne boostery. Środek usztywniłem kartonem i tekturą 1,5 mm.

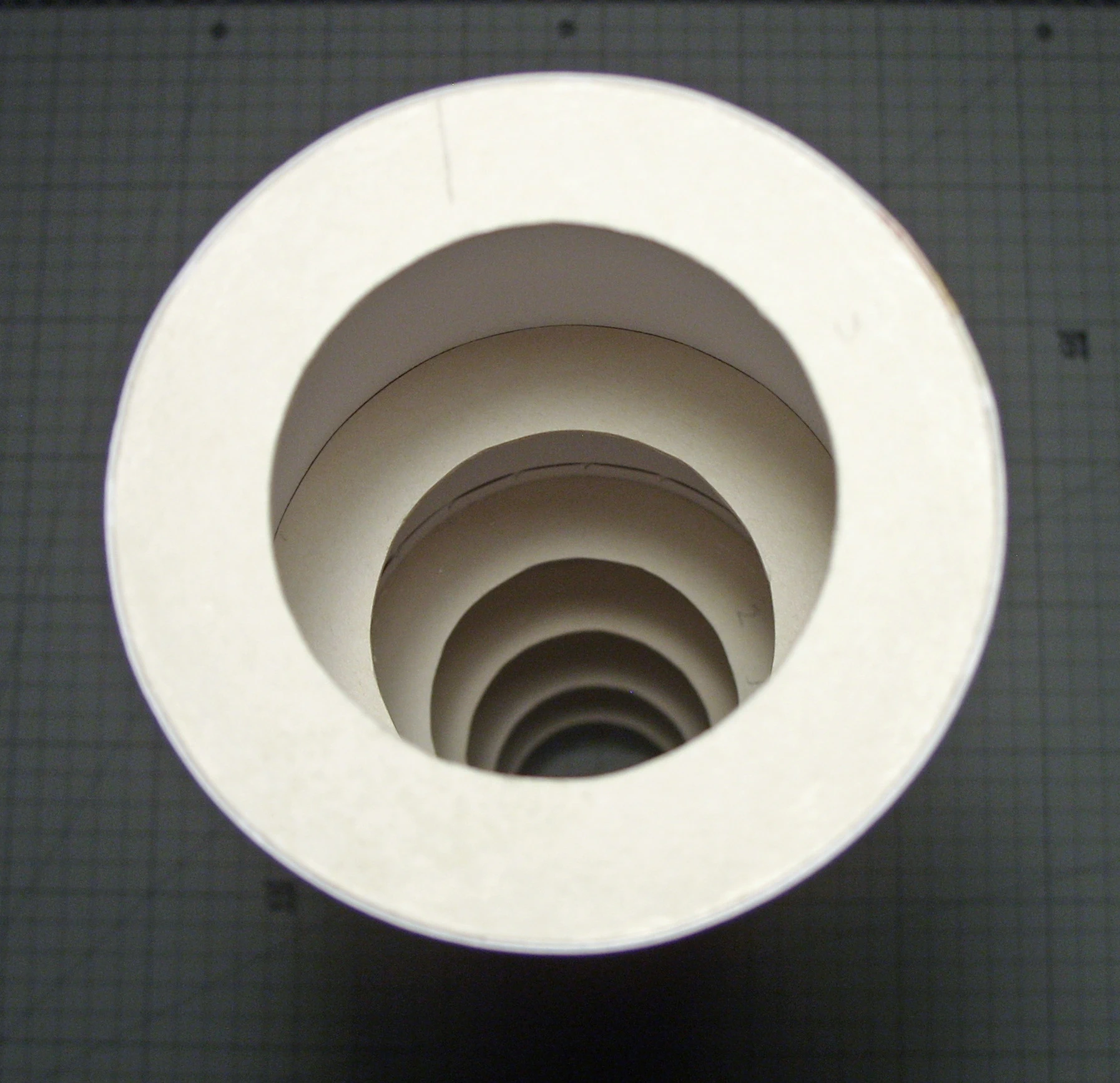

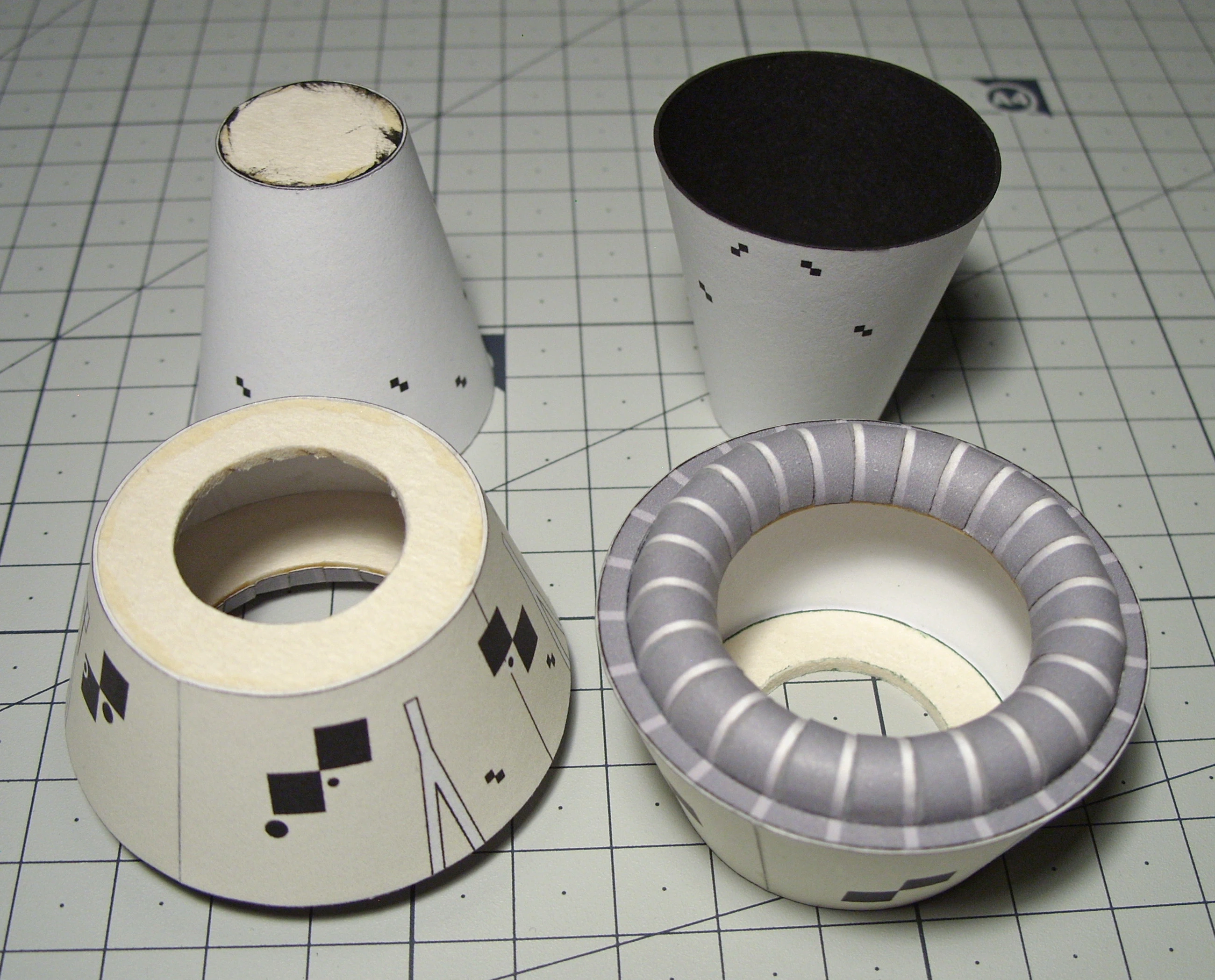

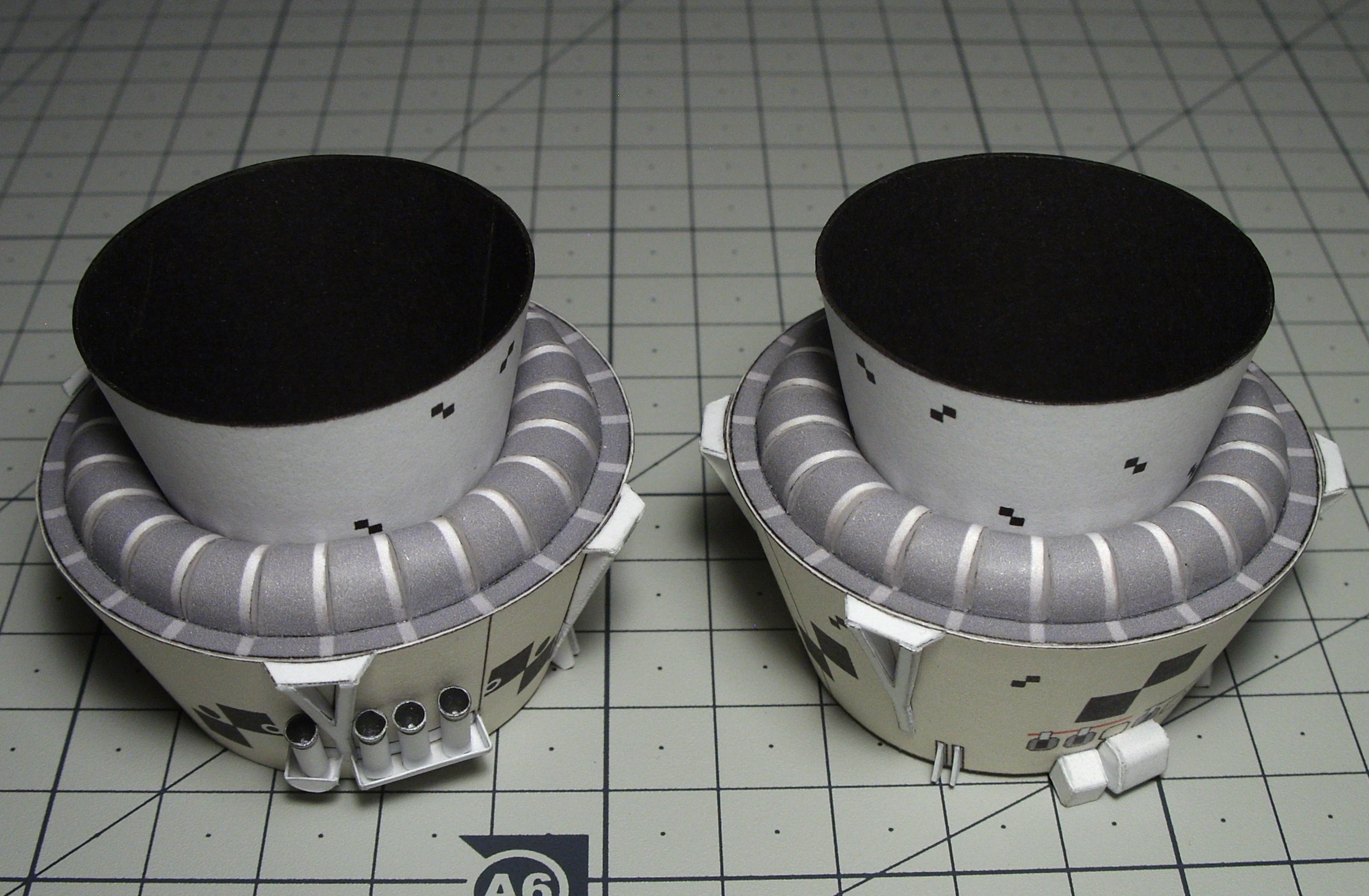

W dolnej części boosterów miałem problem ze sklejeniem tego zaokrąglenia wokół dyszy silnika. Składa się ono z 24 pasków, które trzeba zawinąć i pojedynczo wklejać. Podchodziłem do tego kilka razy i zawsze wychodzą około 0,5 mm szpary od zewnętrznej strony. Próbowałem trochę zmienić kształt tych pasków, ale wtedy nie udawało mi się ich zmieścić, więc już tak zostanie. Szpary wypełniłem wikolem i zamalowałem.
Dokleiłem resztę detali.

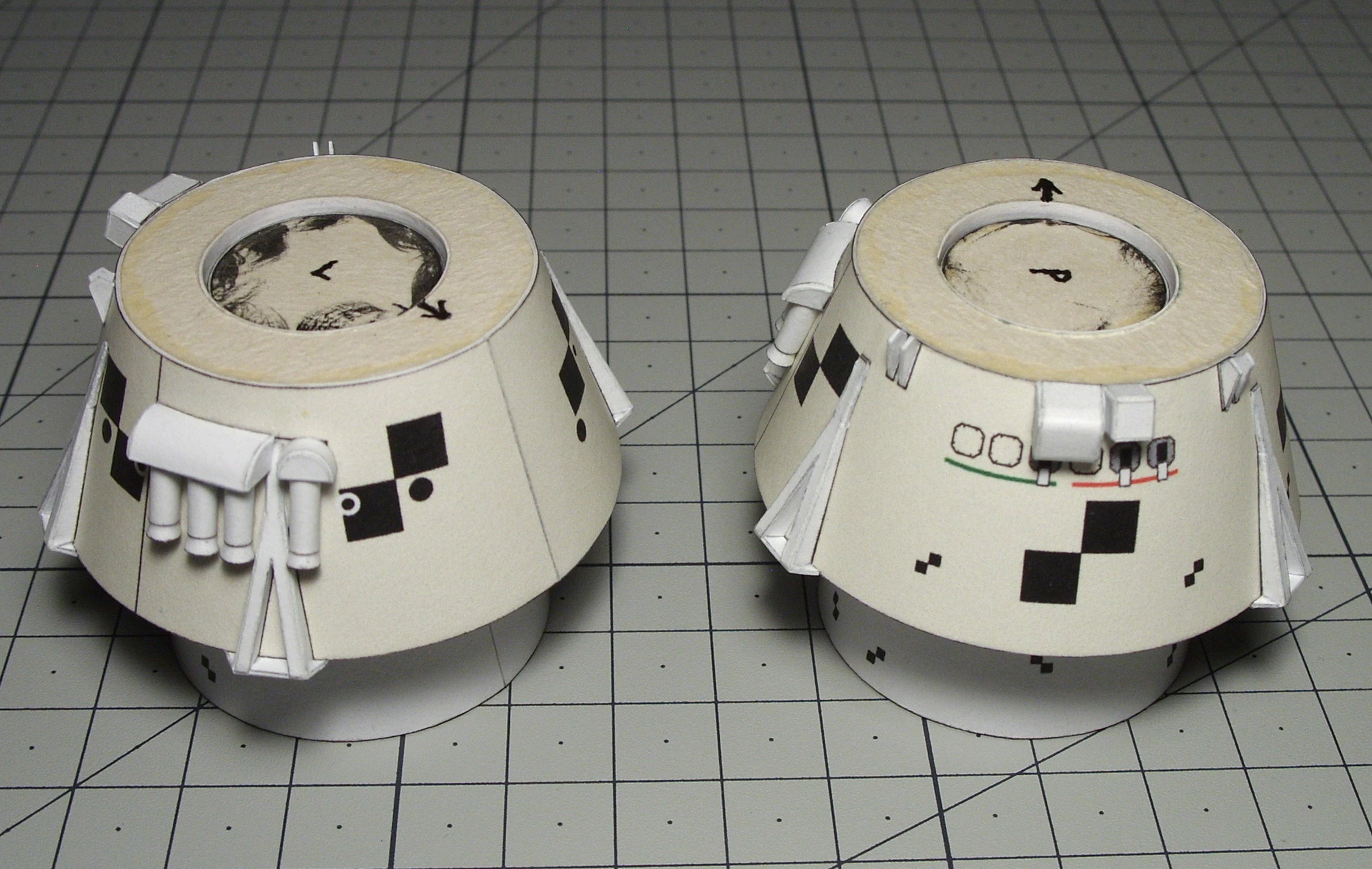

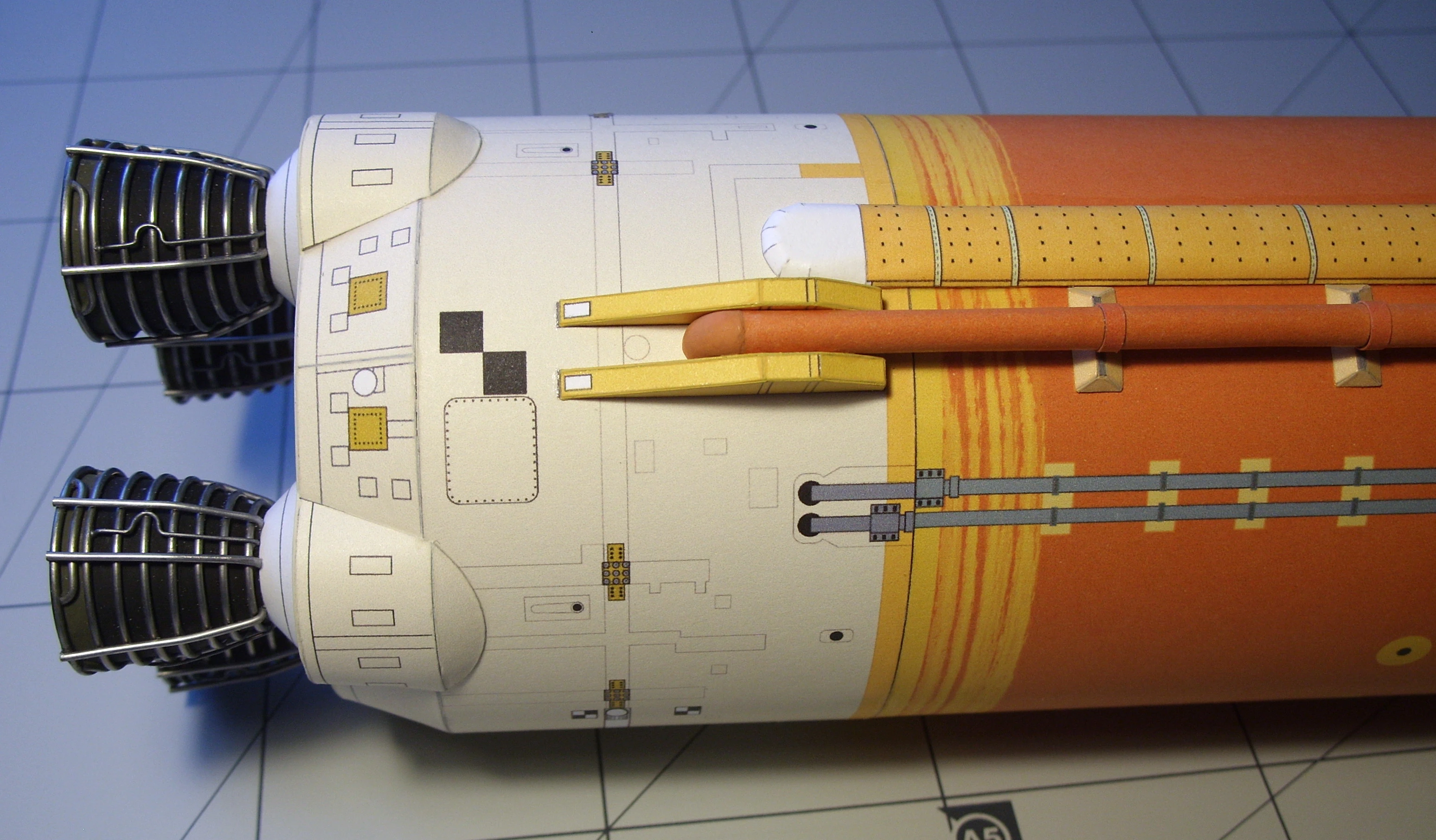

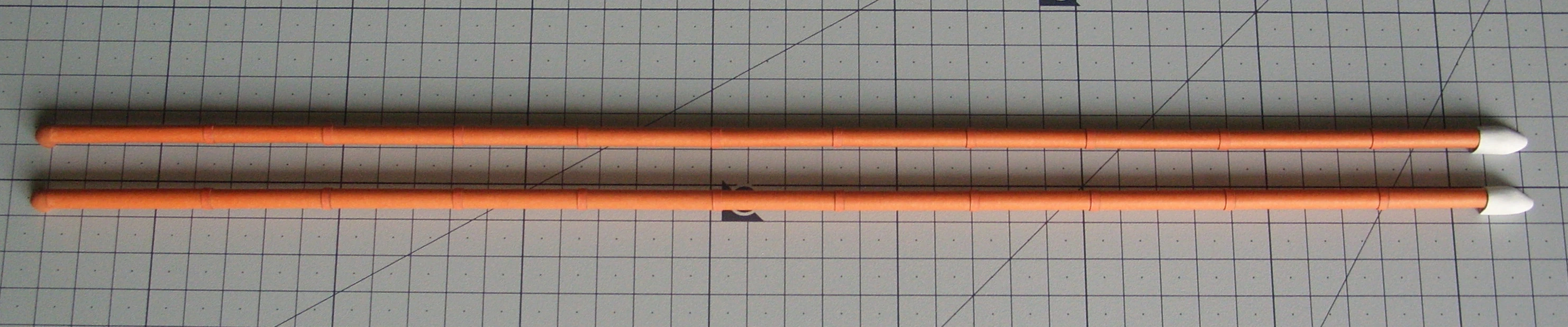

Wzdłuż pierwszego stopnia biegną dwie długie rury. Podzieliłem je na mniejsze kawałki, żeby można było je łatwo zawinąć. Łączenia poszczególnych fragmentów zakrywają paski.
Górne zakończenie rur nie wyglądało zbyt dobrze po sklejeniu, więc poprawiłem trochę jego kształt i całość wyszlifowałem i pomalowałem.

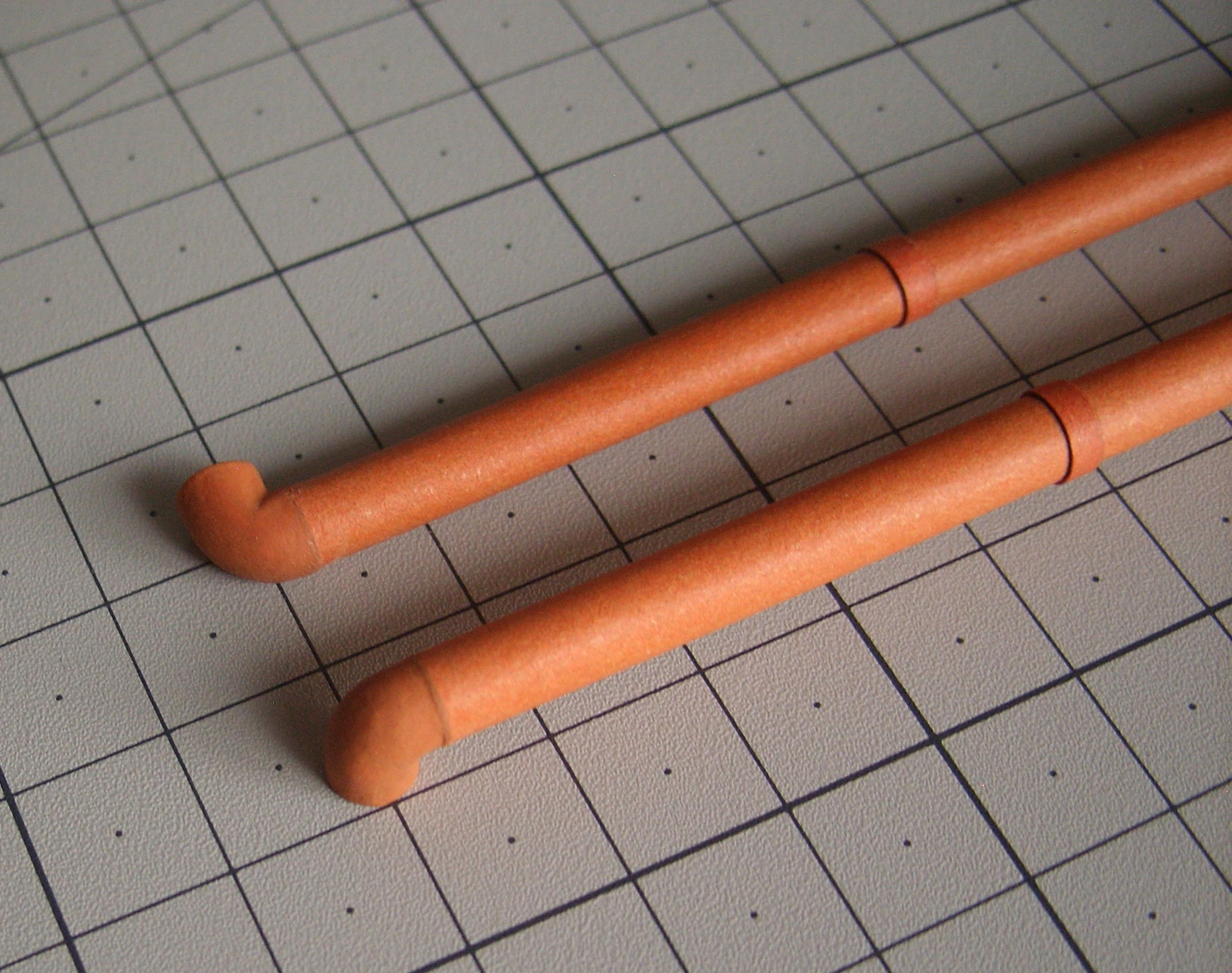

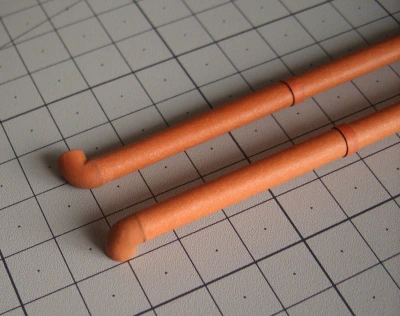

Dolne końce rur w projekcie miały być zakończone na płasko, ale postanowiłem to poprawić i dodałem zaokrąglenie. Wykonałem je z dwóch kawałków zwiniętej ciasno rurki, sklejonych ze sobą pod kontem 90 stopni. Następnie element ściąłem na zagięciu i wyszlifowałem do gładkiego zaokrąglenia.
Pod rurami dorobiłem trójwymiarowe podpory. Zrobiłem też wypukłą osłonę przewodów która biegnie obok rury, a w projekcie była płaska.

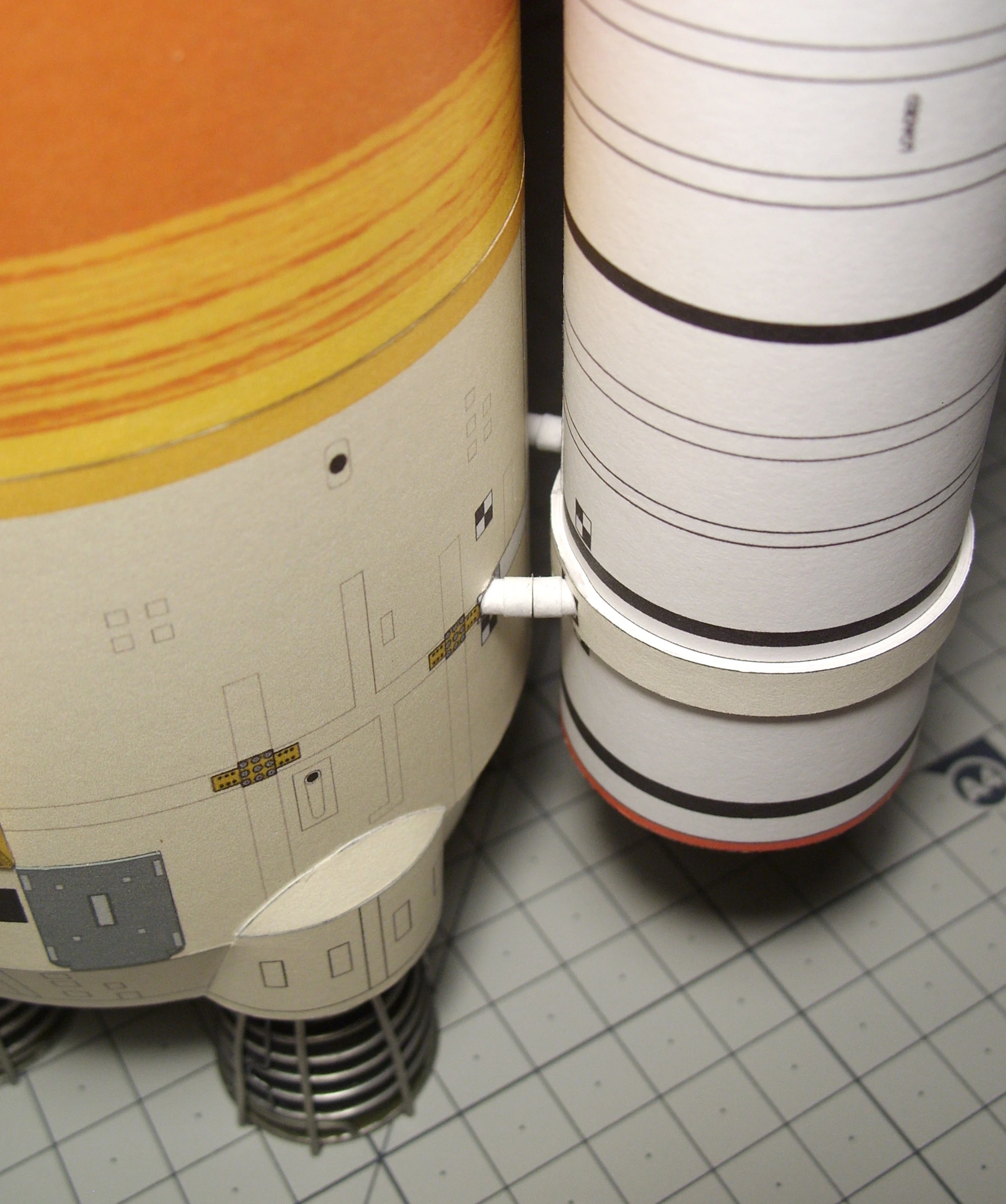

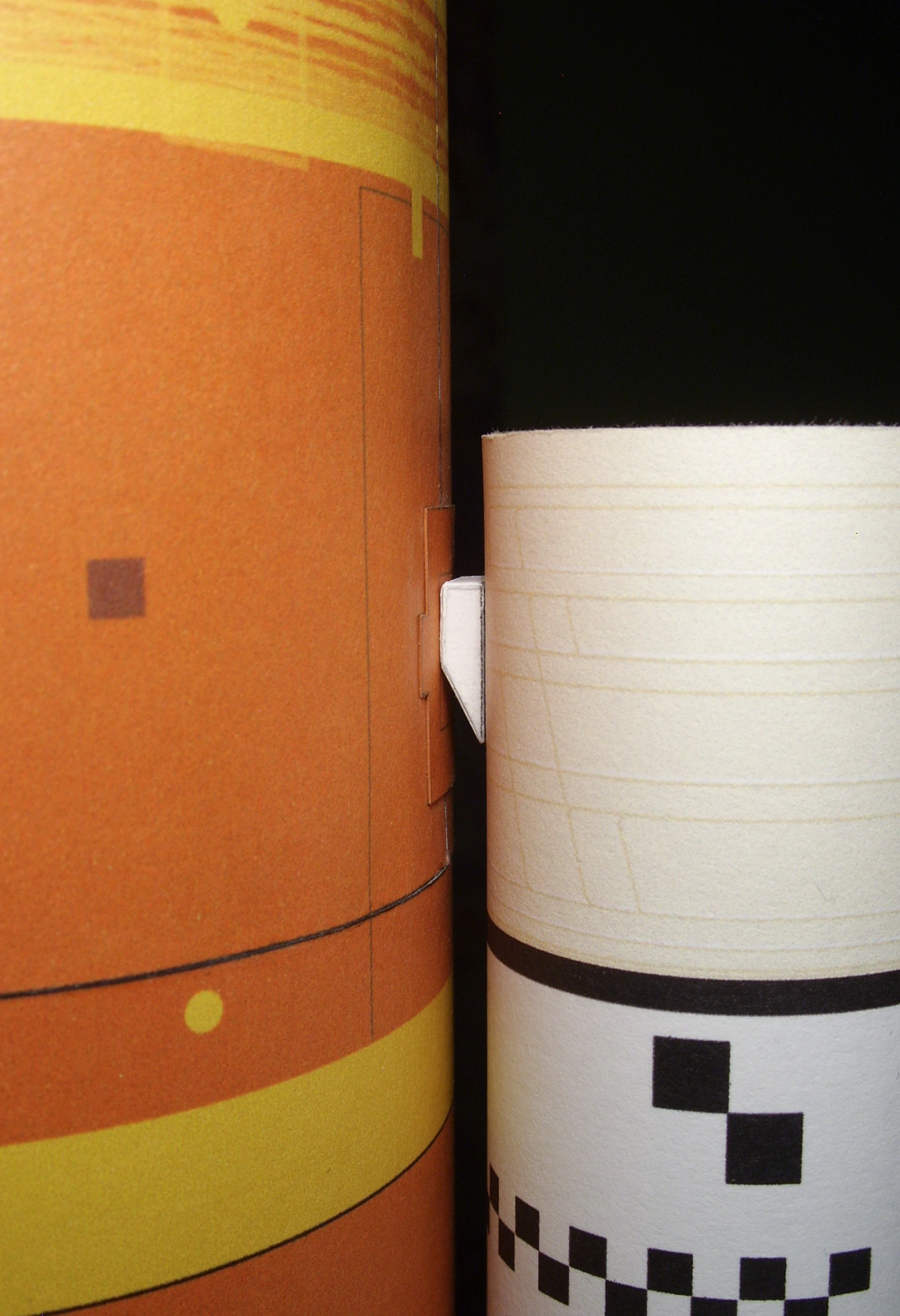

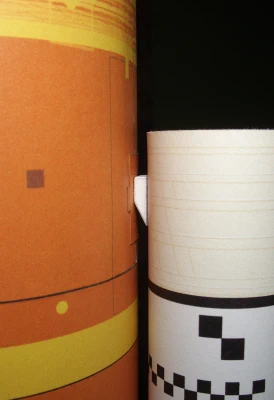

Podobnie jak w moich poprzednich modelach rakiet, tak i tutaj wykorzystam magnesy. Boostery będą przyczepione do pierwszego stopnia w dwóch miejscach na dole magnesami 3mm oraz na górze magnesem 4mm.
Zmieniany 3 raz(y). Ostatnia zmiana 16-04-26 10:20.
Model przeskalowałem z 1:96 na 1:100 by pasował do reszty rakiet. Wysokość modelu to około 98cm. Model można pobrać ze strony: axmpaperspacescalemodels.
Budowę zacząłem od dolnej części pierwszego stopnia.

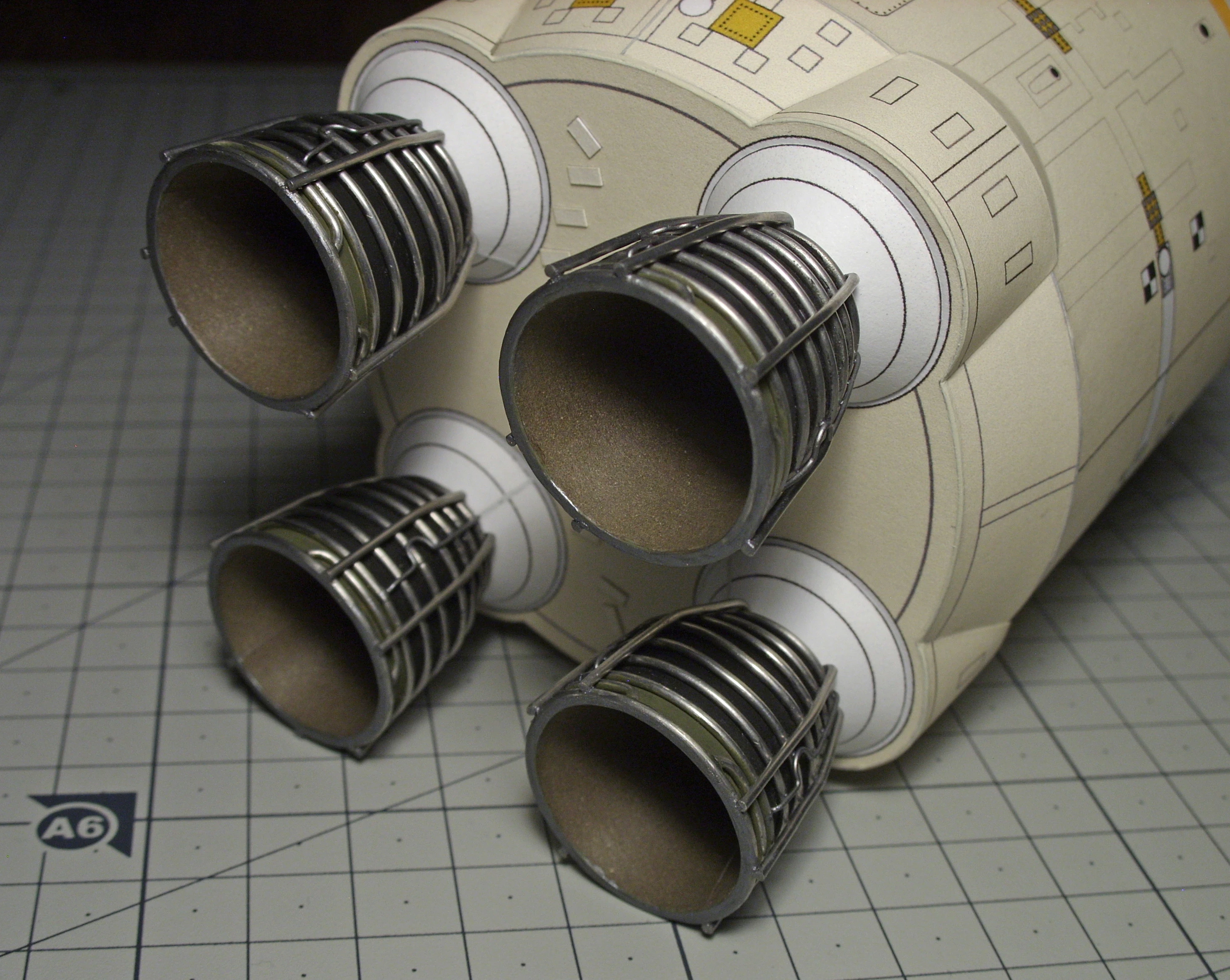

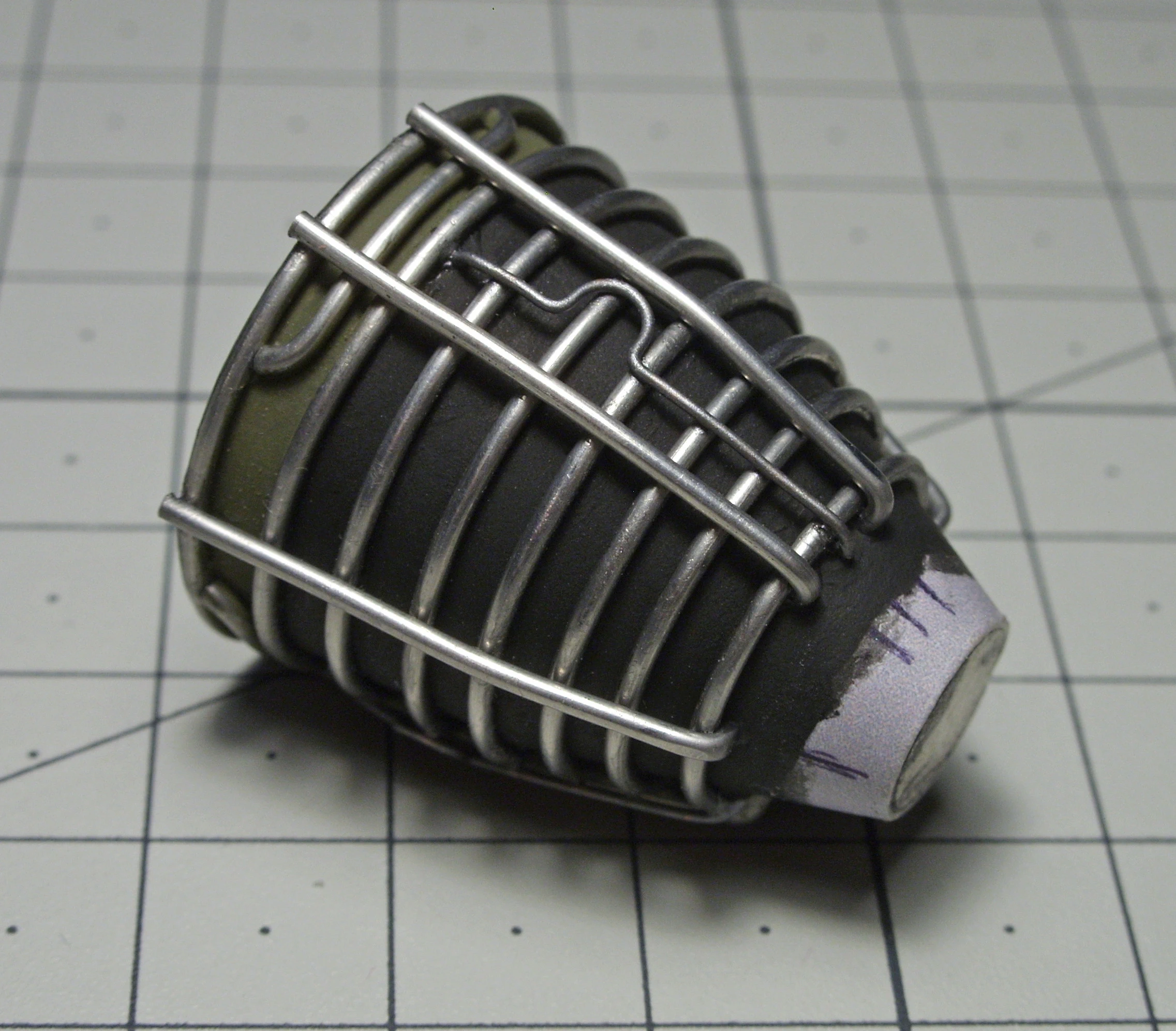

Dysze głównych silników są bardzo uproszczone i jak by je nie spasować to wychodzą przesunięcia w grafice. Postanowiłem więc, że wykonam wypukłe rury na dyszach z cyny 1mm i cienkiego drutu. Po naklejeniu zamalowałem przestrzenie pomiędzy nimi.
Całość prezentuje się o wiele lepiej niż w płaskiej wersji, chociaż teraz widzę, że te rury powinny być trochę cieńsze. Niepotrzebnie zasugerowałem się ich grubością w projekcie.

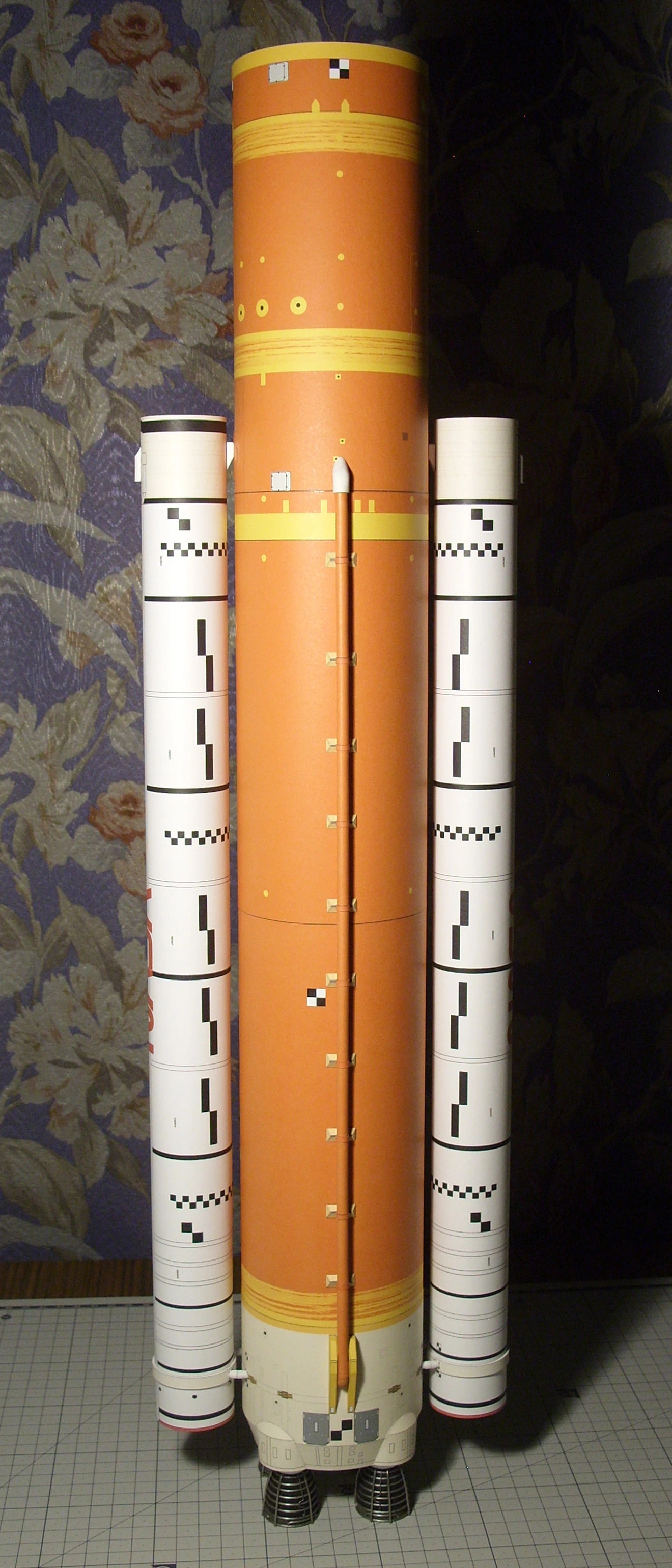

Następnie skleiłem resztę pierwszego stopnia i dwa boczne boostery. Środek usztywniłem kartonem i tekturą 1,5 mm.
W dolnej części boosterów miałem problem ze sklejeniem tego zaokrąglenia wokół dyszy silnika. Składa się ono z 24 pasków, które trzeba zawinąć i pojedynczo wklejać. Podchodziłem do tego kilka razy i zawsze wychodzą około 0,5 mm szpary od zewnętrznej strony. Próbowałem trochę zmienić kształt tych pasków, ale wtedy nie udawało mi się ich zmieścić, więc już tak zostanie. Szpary wypełniłem wikolem i zamalowałem.
Dokleiłem resztę detali.
Wzdłuż pierwszego stopnia biegną dwie długie rury. Podzieliłem je na mniejsze kawałki, żeby można było je łatwo zawinąć. Łączenia poszczególnych fragmentów zakrywają paski.

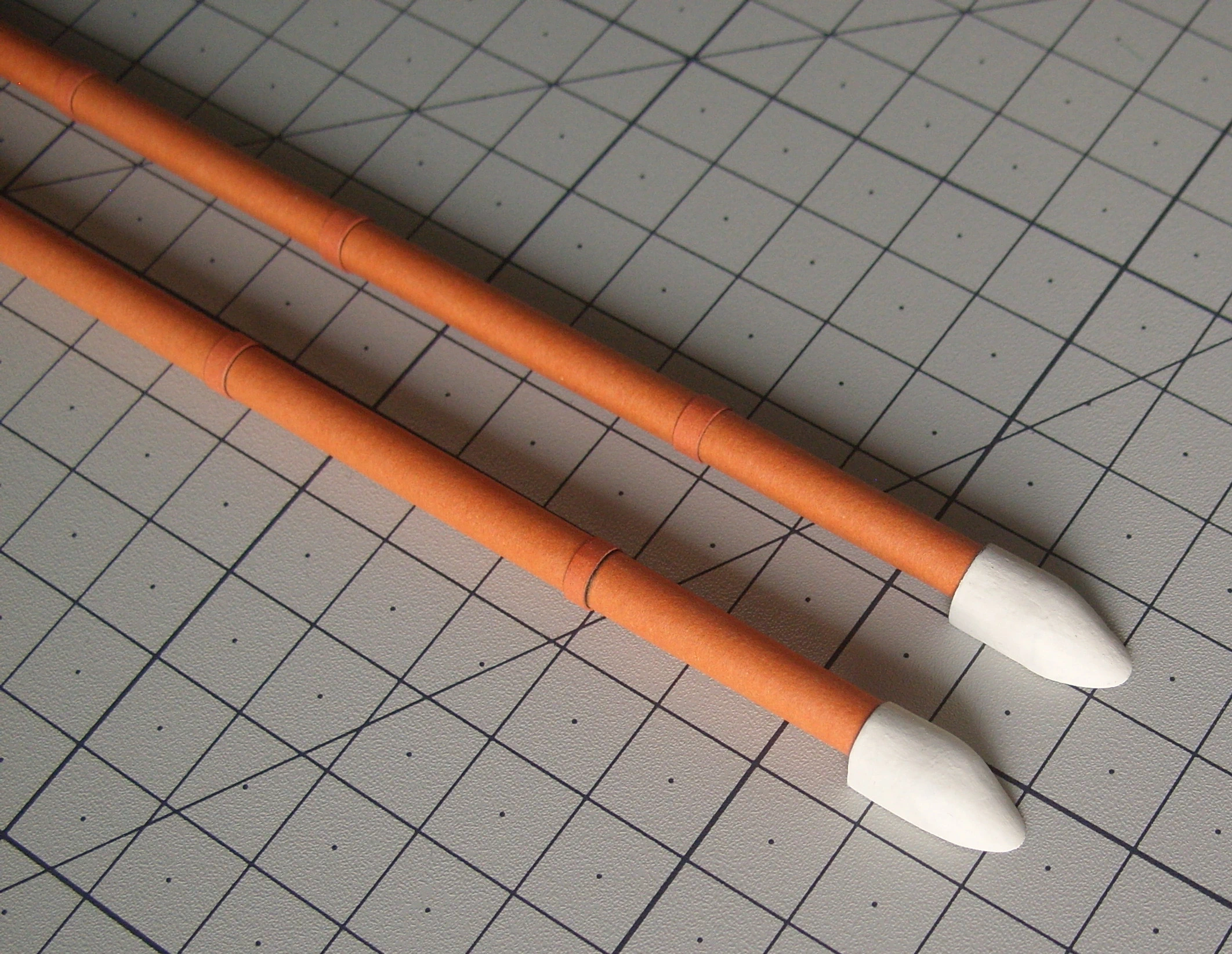

Górne zakończenie rur nie wyglądało zbyt dobrze po sklejeniu, więc poprawiłem trochę jego kształt i całość wyszlifowałem i pomalowałem.
Dolne końce rur w projekcie miały być zakończone na płasko, ale postanowiłem to poprawić i dodałem zaokrąglenie. Wykonałem je z dwóch kawałków zwiniętej ciasno rurki, sklejonych ze sobą pod kontem 90 stopni. Następnie element ściąłem na zagięciu i wyszlifowałem do gładkiego zaokrąglenia.
Pod rurami dorobiłem trójwymiarowe podpory. Zrobiłem też wypukłą osłonę przewodów która biegnie obok rury, a w projekcie była płaska.
Podobnie jak w moich poprzednich modelach rakiet, tak i tutaj wykorzystam magnesy. Boostery będą przyczepione do pierwszego stopnia w dwóch miejscach na dole magnesami 3mm oraz na górze magnesem 4mm.
