Witam Ciebie i wszystkich pasjonatow modelarstwa przy okazji Twojej relacji. Dawno mnie nie było na forum.
Mam na warsztacie ten model chętnie popatrzę jak sobie radzisz z materią. Bardzo przyjemnie się go klei.
Życzę pomyślnych wiatrów przy budowie.

Dzięki za miłe słowa, tymczasem ciąg dalszy, czyli pawęż, dziób i nadburcia.




Wszystko pasuje, retusz robię akwarelami, kolory mieszam sam.

Pozdrowienia i do następnego odcinka!

Kolejna część, czyli plankowanie.

Po wydruku czystych planek ze strony wydawcy okazało się, że są mniejsze od zadrukowanych w kupionym modelu, nie chciało mi się bawić w dokładne skalowanie i ostatecznie podział desek zrobiłem igłą od zwykłego krzywika, szukając linii podziału desek między zaznaczonymi kropkami gwożdzi, lepiej widzoczych niż same linie podziału desek.

Każda część przed przyklejeniem została ukształtowana, wyretuszowana, w miejscu łączenia się desek kadłub dodatkowo pomalowałem przed ich przyklejeniem, żeby nie prześwitywała biel poszycia.

Skorzystałem z patentu na delikatne rozciąganie paru części, żeby klejąc od rufy zeszły się do końca na dziobie bez żadnych szpar.

Całość klejona klejem introligatorskim.





Zmieniany 1 raz(y). Ostatnia zmiana 18-03-26 14:59.

Drukowałeś planki bo te z wycinanki były zbyt ciemne?

Pozwól mnie prostemu zrozumieć.
Poszycie z wycinanki ma jakieś wady? Więc sam sobie deski wymalowałeś? Ale na czym? Bo wyglądają identycznie jak reszta poszycia, choćby na rufie. Tam jest tyle zapasu koloru?

BTW, całość wygląda super, bardzo ładnie wyskładane.

Deski poszycia są po dwie na jedną część oprócz dwóch najwyższych, nad odbojnicą. Przez to, że poszycie jest w tak ciemnym kolorze, nie widać linii podziału między poszczególnymi deskami niżej, i jeśli ktoś chce je zaznaczyć np. stępioną igłą, może albo wydrukować dostępne na stronie wydawcy planki bez koloru, nakleić na tekturę, wyciąć i użyć ich jako krzywika, albo zrobić to jak ja, zaznaczając zwykłym krzywikiem linie podziału desek patrząc na biegnące wzdłuż desek czarne kropki imitujące gwoździe, które co prawda są słabo widoczne, ale są widoczne.

Moja drukarka wydrukowała za krótkie planki, dodatkowo po naklejeniu na tekturę i wycięciu, przy pierwszej próbie zaznaczenia linii, prowadząc przy niej igłę, ten tekturowy krzywik był zbyt elastyczny. Dałem spokój, to chyba jeszcze nie mój poziom, i pozaznaczałem linie zwykłym krzywikiem.

Sam model klei się super, wszystko bardzo ładnie pasuje.

Model wychodzi bardzo ładnie i czysto. A jezeli chodzi o zbyt małe planki po wydrukowaniu to podejrzewam że wina leży w złym ustawieniu wydruku. Zamiast w "rozmiarze rzeczywistym" wydrukowałeś to pewnie w trybie "dopasowania do obszaru drukowania". Wtedy wydruk zawsze wychodzi w około 94% rozmiaru rzeczywistego. Nie zmienia to jednak faktu że z podziałem planek poradziłeś sobie wybornie :-)

Okej, połowicznie rozumiem ;)
1. Oryginale planki za ciemne.
2. Użyłeś erraty aby wykonać nowe jaśniejsze planki.
3. Skąd masz teksturę pod nowe jaśniejsze planki? Sam robiłeś? Czy zapas koloru jest jaśniejszy?

Oj, już pół strony nieporozumień z plankami:-)))

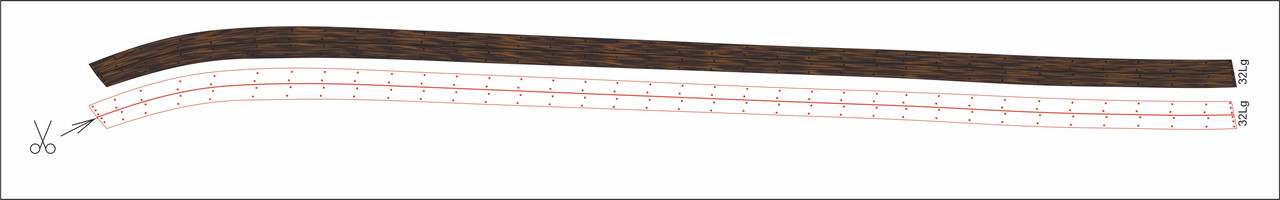

Ciemny kolor drewna powoduje, ze nie widać podziału poszczególnych pasów poszycia na dwie deski (choć czarny został wzmocniony w CMYK 20,20,20,100). Plik do ściągnięcia to tylko linie (rysunek, poniżej z czerwonych linii) bez wypełnienia kolorem. Po wydrukowaniu, naklejeniu na karton i rozcięciu takiej części na dwie pojedyncze deski można linię, po której rozcięto taki "szablon" potraktować jako krzywik.


Wymiar planek z druku i z pliku do pobrania jest identyczny, wiec najprawdopodobniej złe ustawienie w drukarce, o czym napisał Piotr P., lub ogólnie Twoja drukarka coś przekłamuje wzdłuż wydruku. Tak niestety bywa, że drukarka drukuje np. 102% na 99% (długość na szerokość kartki).
Pozdrawiam
Tomek

@Seahorse
dzięki za wyręczenie z wyjaśnieniem planek, jeszcze by się z tego zrobiła osobna relacja :)

Z drukarką jest pewnie jak piszecie z @Piotr P., zanotowałem na przyszłość, dziękuję pięknie!
