11-10-22 10:23  [R] SS SOŁDEK 1:100, GPM
Das79pl

Na Forum:
Relacje w toku - 3
Relacje z galerią - 2
Galerie - 2


Witam wszystkich, zaczynam nowy projekt będzie to polski 🇵🇱statek SS "SOŁDEK" z wydawnictwa GPM. Myślę że historii o statke nie potrzebuje opisów.
Jak zwykle zacząłem z kadłuba, na razie zbieram wręgi pasuje wszystko idealnie, ale od Ciebie jeszcze dodatkowo dodam żebra na duże powierzchnię, używam Vikol PATTEX Express. Wkleiłem na CA tuleje pod śruby M10, ma dwa paza. Poszycia na czarno będzie z 1 mm beermata.
Czekawa relacje była tytaj w 2017 roku od SZKUTNIKa ale szkoda że zgasło.
Teraz ważne pytanie o konstrukcji ładowni,jak ma ktoś informacje proszę udostępnić, będzie bardzo wdzięczny.





















--
Przepraszam, nie piszę dobrze po polsku.
Odpowiedz na tę wiadomość

11-10-22 16:13  Odp: [R] SS SOŁDEK 1:100, GPM
Das79pl

Na Forum:
Relacje w toku - 3
Relacje z galerią - 2
Galerie - 2

#Ryszard Będę otwarty dwie jak podanie w wycinankę o dokładności w środku umownej myślę że informacji na zberam, to co pokazal SZKUTNIK w swoje relacje to gdzieś o tym chodzi. Był by bardzo wdzięczny za zdjęcia jak można to wysłać na emaila, dron7923@gmail.com.
Dla mnie pozostaje pytanie, czy przez przestrzeń ładunkową przechodziły jakieś rury (zaznaczone niebieski) z dołu? A deski w rogu były ustawione pod kątem i połączone z płytą na burty(Zielona strzałka) też jest pod kątem. Jasne że co czerwone to jego nie było.





--
Przepraszam, nie piszę dobrze po polsku.
Odpowiedz na tę wiadomość

12-10-22 09:28  Odp: [R] SS SOŁDEK 1:100, GPM
Das79pl

Na Forum:
Relacje w toku - 3
Relacje z galerią - 2
Galerie - 2

@żółtodziób - dziękuję bardzo, opisy i obrazu konstrukcji Sołdeka jeszcze raz udowadnia że "bilge hopper" był z drewna ta nie był na stałe, bo mószel być dostęp do obsługi rur. Tak jak kotłownia z tyłu to oczywiście jakieś komunikat parowa ta woda idzie do przodu. Na pokładzie ładowni też istnieje klapy do dostępy pojemników z wodą.
Dobra dzięki wszystkim za pomoc będę robić dalej, trochę później pokaże.

--
Przepraszam, nie piszę dobrze po polsku.
Odpowiedz na tę wiadomość

12-10-22 10:05  Odp: [R] SS SOŁDEK 1:100, GPM
Das79pl

Na Forum:
Relacje w toku - 3
Relacje z galerią - 2
Galerie - 2

@ceva - "Stan na jaki okres służby będzie przedstawiał twój model? Pytam, bo projektant dość swobodnie do tego podszedł i to co stworzył to mix z całego okresu służby, a i tak z błędami..."
Dla mnie teraz trudno dać odpowiedź, ale myślę że bliżej do wersji muzeuma na to mam dużo zdjęć. Po prostu nie wiem jak było do i nie mam na to informacji. Model chcę robić w standardzie, oczywiście że jakiś poprawki będzie, dobrze że jest dobry zapas kolory a jak nie starczy to kupię jeszcze jedno wycinankę :).

--
Przepraszam, nie piszę dobrze po polsku.
Odpowiedz na tę wiadomość

17-10-22 21:58  Odp: [R] SS SOŁDEK 1:100, GPM
Das79pl

Na Forum:
Relacje w toku - 3
Relacje z galerią - 2
Galerie - 2

Witam. Po ostatnim pytaniem, - Stan na jaki okres służby będzie przedstawiał twój model?, jakoś nie myślałem do poki celu noc poszukiwania w internecie dalo mi odpowiedzieć, będzie to po przebudowie 1982 roku. Do tego odrazę nie zauważyłem że w "Plany modelarskie" 108 rysunku podanie do remontu z drewnianym pokładem ale tak że zaznaczone jest po przebudowie. Jak by robiłem model od podstaw to na pewno wybrał do remontu, ale wycinanka choć trochę z błąd no podanie po remoncie.

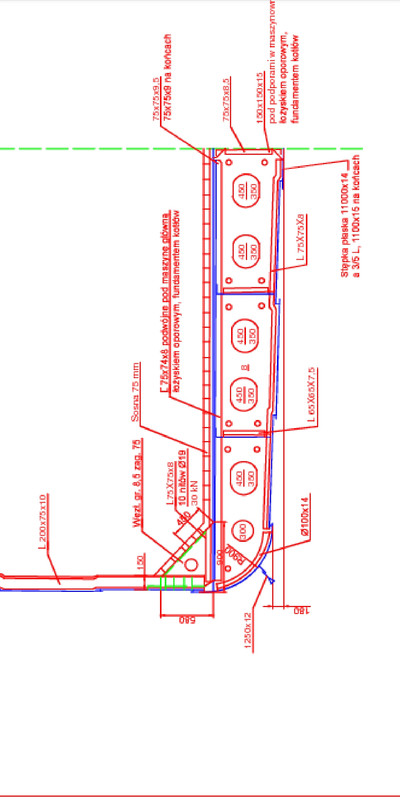

Teraz chcę odrazę zrobić ładowni żeby dalej kleić poszycia z kartonu. Co najważniejsze co znalazłem w internecie to praca dyplomowa inżynierska po przebudowie wnętrza, co dala wszystkie odpowiedzi, plus do tego jeszcze dużo zdjęć ta plany modelarskie 108, teraz można lecieć.

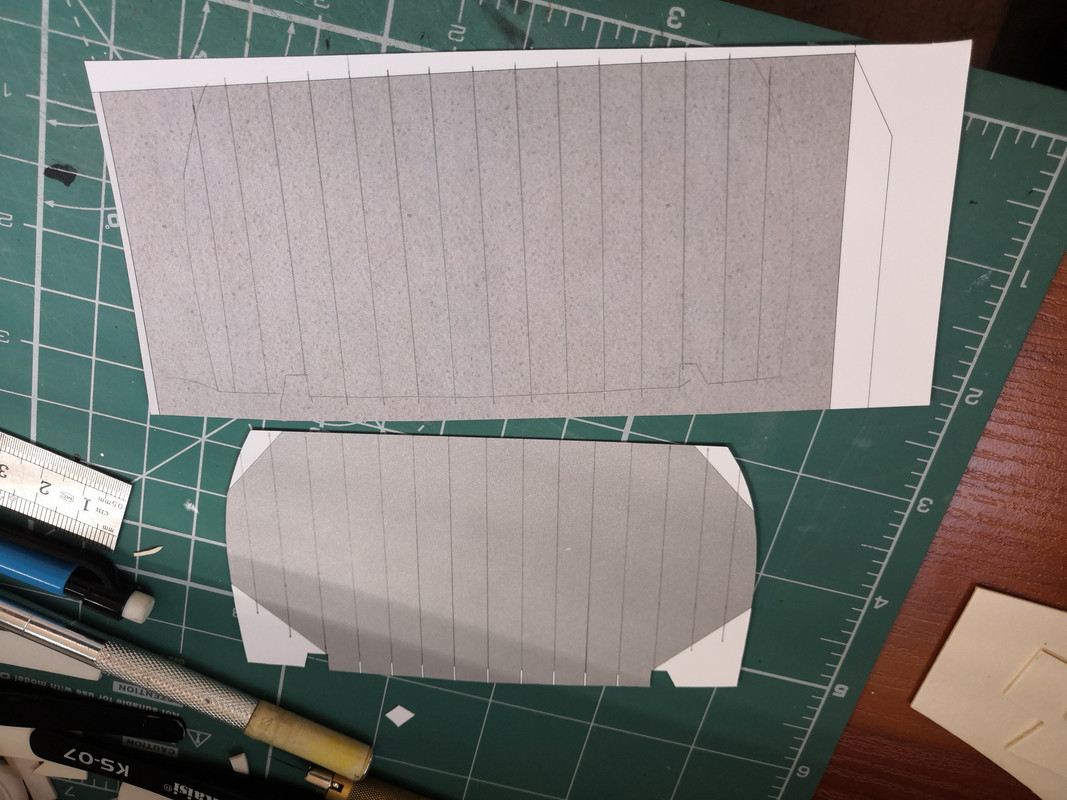

Po wiem odrazę trochę to będzie skomplikowanej od tego co daje GPM, na szczęście mam dużo zapasy kolora szary ale co prawda z innej wycinanki,co będzie z góry na pokładzie zobacie później. Grybosz a nie szerokość deski byla 75 mm na pokładzie w ładowni, jak napisano w relacji SZKUTNIKA, w tym szerokość około 200 mm, i widać z rysunku gdzie obok jest wymaru.

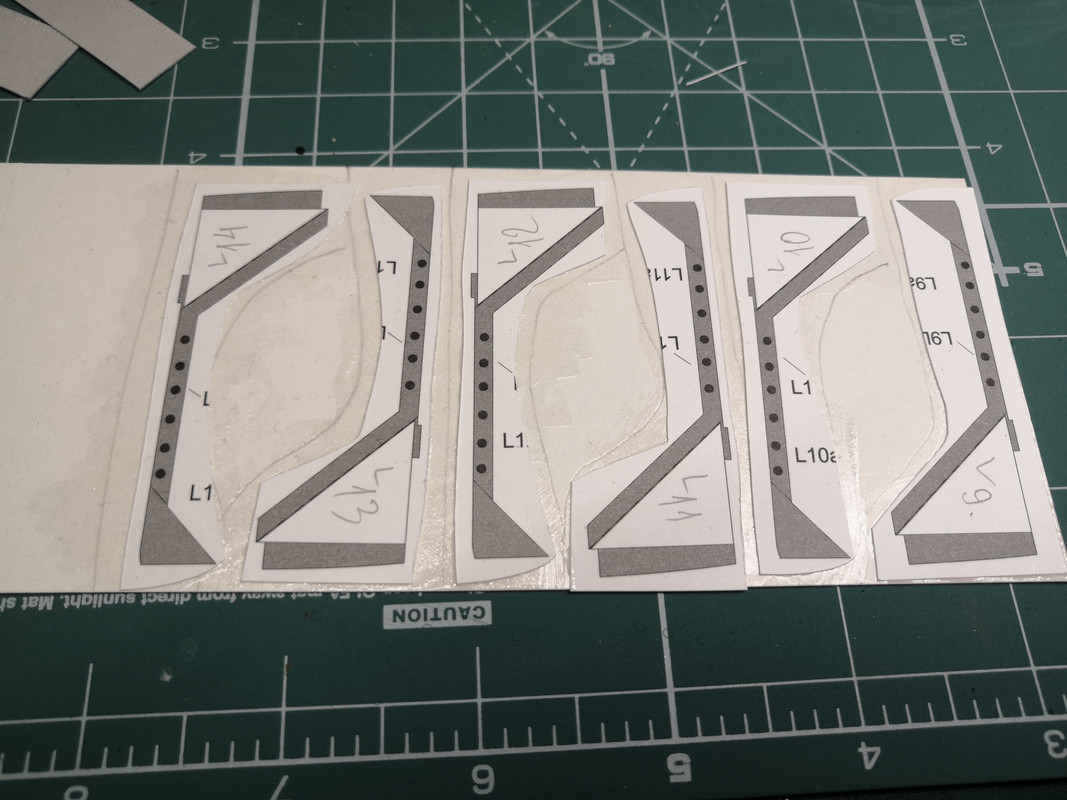

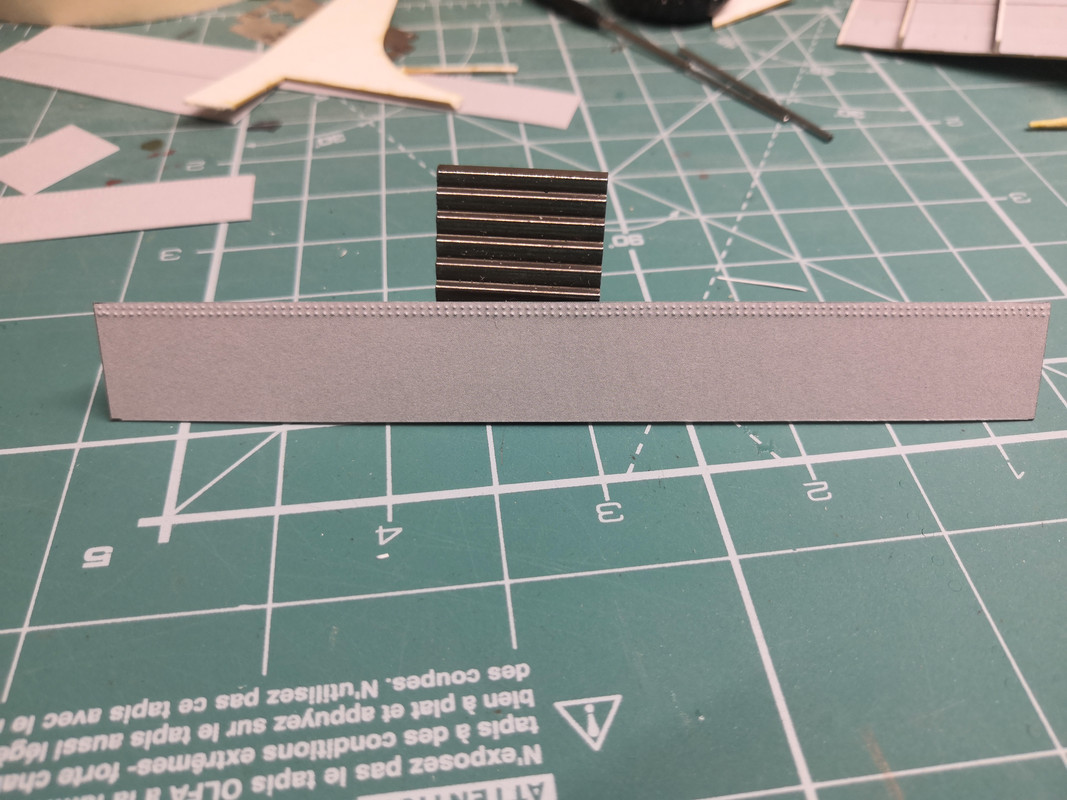

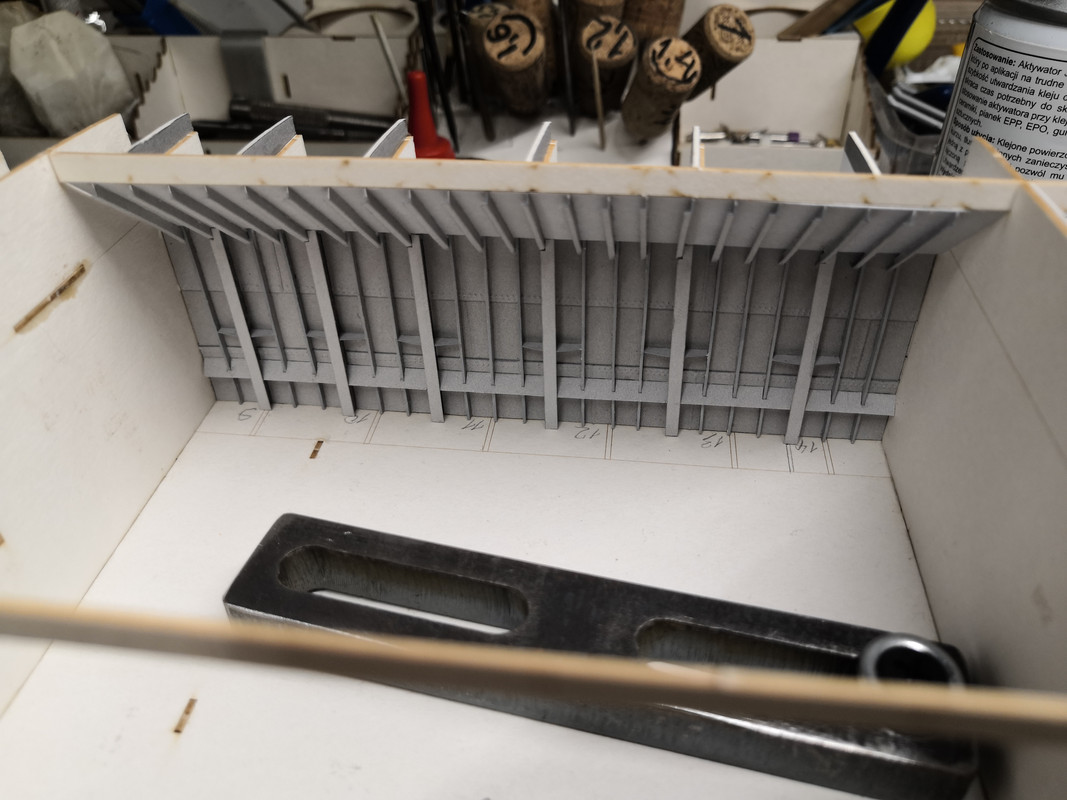

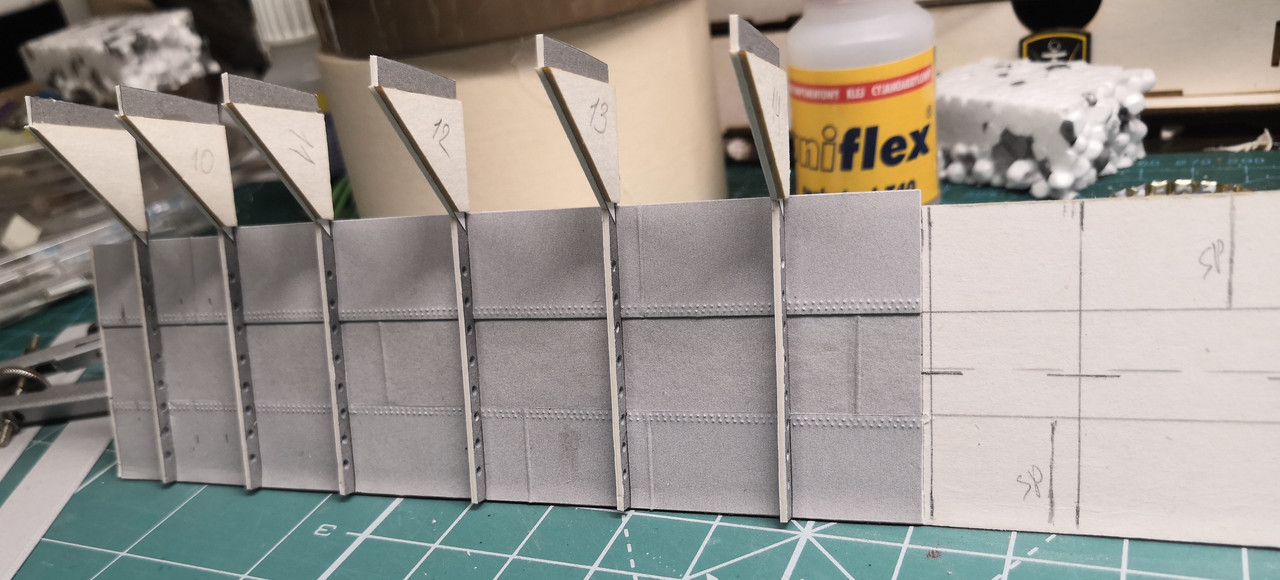

Burty od środka nitowanie dodałem spoiny, zrobiłem żebra mały, kątowniki no to jeszcze nie wszystko, ale poza dużych wręg to wszystko z zapasy kolora. Na jednym zdjęciu widać jaka róznica w mieście wręgi. Będzie coś w tym kierunku, pokaże co wyszło.





















--

Post zmieniony (17-10-22 22:16)
Odpowiedz na tę wiadomość

18-10-22 17:24  Odp: [R] SS SOŁDEK 1:100, GPM
Das79pl

Na Forum:
Relacje w toku - 3
Relacje z galerią - 2
Galerie - 2

@Karas, dziękuję, to 1:100 skala co daje takie możliwości.
@El Comandante, dzięki za dobrze słowa.
@żółtodziób, dziękuje i na prawdę jestem zaskoczony. Dobre i logiczne wyjaśnienie podał Pan z tym pokładem.
@Ryszard, dzięki za pytanie. Dodam link do pracy dyplomowej, jak będzie ochotę można zobaczyć.

https://docplayer.pl/42093952-Praca-dyplomowa-inzynierska.html

--

Post zmieniony (18-10-22 17:27)
Odpowiedz na tę wiadomość

20-10-22 09:47  Odp: [R] SS SOŁDEK 1:100, GPM
Das79pl

Na Forum:
Relacje w toku - 3
Relacje z galerią - 2
Galerie - 2

@żółtodziób, myślę że to ogólne podanie schemat żeby pokazać co znaczy "dno podwójne". Bo jeszcze jest takij przekrój na wręgi N60, gdzie widać kąt burty ta pokłada.



--

Post zmieniony (20-10-22 11:28)
Odpowiedz na tę wiadomość

28-10-22 20:29  Odp: [R] SS SOŁDEK 1:100, GPM
Das79pl

Na Forum:
Relacje w toku - 3
Relacje z galerią - 2
Galerie - 2

Witam. Po mało do przodu dalej praca w ładowni, zrobiłem na razie pokład dla N3. Użyłem forniry, żeby nie wyglądało to jednolite to zastosował pojedyncze deskowanie. Do burty dodał jeszcze trójkąty. Za miesiąc postanowiłem pojechać do Gdańska, zamierzam spędzić kilka godzin na Sołdeku.










--
Przepraszam, nie piszę dobrze po polsku.
Odpowiedz na tę wiadomość

20-11-22 10:57  Odp: [R] SS SOŁDEK 1:100, GPM
Das79pl

Na Forum:
Relacje w toku - 3
Relacje z galerią - 2
Galerie - 2


Witam, po wolie do przodu. Teraz mam inżyniera ta brygadiera, ot to oni zdecyduje co mnie robić dalej 🤣. Po odwiedzeniu Sołdka w Gdańsku wszystkie puzzle wpadły na swoje miejsce oprócz szalupu w środku pozostało tylko jedno ciemne miejsce, plandeka jest bardzo mocno zawiązana. Szalupa N1(nitowania) podana nie prawidłowo w wycinankę, nie posiada silnika mechanicznego, na zdjęciu poniżej to widać. Teraz zamknąć z drugiej strony burt ta dalej robić przegotowanej kadłuba do poszycia. Znaleźl w internecie dwa czasopisma retro z artykułami o Sołdke.



























--
Przepraszam, nie piszę dobrze po polsku.
Odpowiedz na tę wiadomość

20-11-22 15:41  Odp: [R] SS SOŁDEK 1:100, GPM
Das79pl

Na Forum:
Relacje w toku - 3
Relacje z galerią - 2
Galerie - 2

@Ryszard, jak takie same? Takie same szalupu byli drewniane jeszcze na początku. W opisie szalupa N1 metalowa , tak pisałem nitowania, a szalupa N2 plastikową z silnikiem mechaniczne to widać na zdjęciach ponieważ, że późnica jest.










--
Przepraszam, nie piszę dobrze po polsku.
Odpowiedz na tę wiadomość

20-11-22 19:11  Odp: [R] SS SOŁDEK 1:100, GPM
Das79pl

Na Forum:
Relacje w toku - 3
Relacje z galerią - 2
Galerie - 2

@Tomasz K. - Bardzo miło mnie poznać autora modeli. Tak miałem możliwość zrobić zamiaru, zdjęcia, zobaczyć na żywo. W przeszłości można było jeszcze zobaczyć pontony w środku, teraz są one na stałe zamknięte. Przy okazji chciałbym zapytać, model w wycinankę na jaki rok zaprojektowany?
@Ryszard - myślę że okres czasu modeli będzie z ostatnich lat slużby 1979-1980 , szalupu i żurawy zamienię w 1963 roku.

--
Przepraszam, nie piszę dobrze po polsku.
Odpowiedz na tę wiadomość

01-12-22 07:47  Odp: [R] SS SOŁDEK 1:100, GPM
Das79pl

Na Forum:
Relacje w toku - 3
Relacje z galerią - 2
Galerie - 2

@Karas - tam gdzie będę ludziki to te ładowni będzie otwartą, tak co spoko nic nie grozi im.
Witam, po wolie do przodu, ładowni jest gotowe, kadłuba oklejana beermata, teraz można lecieć dalej 😁. Kolejność będę, pokład >burty >poszycia podwodne. Dużo szybko nie będzie bo trasowanie i nitowanie zajmuje czasu.
Z porównaniu z zdjęciami ta rysunków jest trochę błąd z rozmieszczenie bułaje z tylnej części, będę kombinować z zapasy kolory czarnym ta biały. Przypada cześć bulaje na żebra, co jest nie możliwe, muszę być po środku męż nimi, męż wręgami 595 mm.
Rozumie że beż nitów tego nie kto nie zobaczy, głównie ilość.









--

Post zmieniony (04-12-22 17:21)
Odpowiedz na tę wiadomość

11-10-23 12:43  Odp: [R] SS SOŁDEK 1:100, GPM
Das79pl

Na Forum:
Relacje w toku - 3
Relacje z galerią - 2
Galerie - 2

Dzień dobry, kontynuacja tematu będzie za około miesiąca. Tak model długo nie robiłem od marca. Pozdrawiam Oleksandr Dron.

--
Przepraszam, nie piszę dobrze po polsku.
