Uruchomiona sprzedaż "Wodnika" to spory bałagan i mało czasu, dlatego dopiero teraz śpieszę z odpowiedzią. A ta nie jest jednoznaczna, bo okres Sao Gabriel nie oferuje wielkiej ilości źródeł i opracowań.
Rzetelną pracą jest "The Ships of Christopher Columbus" z serii Anatomy of the Ship, a to ze względu na autora, Xaviera Pastora. Na planach ewidentnie otwór w "bocianim gnieździe" jest z przodu masztu, ale sztag przez ten otwór nie przechodzi, a obejmuje wanty i poprowadzony jest przez otwory boczne. Jest oczywiście kilka lin do obsługi górnego żagla, które poprowadzone są w dół do pokładu, ale prowadzenie ich przed masztem wydaje się trochę "na około" - być może tak było.
Na modelu w Lisbonie wygląda to to tak, jakby sztag (podwójny) przechodził przez otwór z przodu, niestety nie dysponuję zdjęciem, które by wyraźnie to pokazywało. Biorąc pod uwagę, że lisboński model nie jest idealny (pionowe wzmocnienia na kadłubie kończą się zdecydowanie za nisko i powodowałyby potworne opory wody), można by przyjąć za Pastorem, że sztag przechodził przez boczne otwory. Przez otwór przedni można by poprowadzić w dół liny górnego żagla. W modelu testowym sztag przechodzi jak u Pastora, czyli przez boczne otwory, ale trzeci otwór dałem za masztem, jako wygodniejsze rozwiązanie. Z moja wiedzą nie udzielę więcej informacji.
Jeśli zdecydujesz się na otwór przed masztem, to liny górnego żagla można oczywiście poprowadzić przez boczne otwory. Fał marsrei musiałby być pociągnięty do któregoś boku (niesymetrycznie), ale to nic nadzwyczajnego.

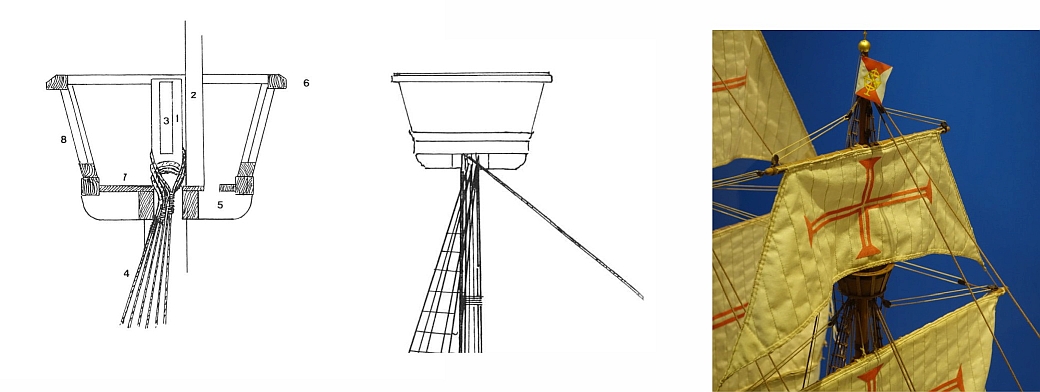

Poniżej obrazki:
Na drugie pytanie odpowiedź masz na pierwszym rysunku:-) (I tego jestem pewny:-)
Pozdrawiam
Tomek
--
