09-03-21 18:12  Odp: [R] MiG-23 M, Answer/MS Model 1/2020
stachooo



Na Forum:
Relacje w toku - 3
Relacje z galerią - 18
Galerie - 16


W Rupieciarni:
Do poprawienia - 16


 - 4

Dzięki Mucha!

Oj mam nadzieję, że do Paprykarza dojdzie, tęsknię już za spotkaniami modelarskimi. Pytanie nie powinno jednak brzmieć, z którym modelem się pojawię tylko jak ja je wszystkie zapakuję? :D :D :D



--
Pozdrawiam, Stachu

Samoloty z kartonu - mój blog modelarski

Samoloty z kartonu - Facebook

Caponowanie to jest dodawanie elementu baśniowego do modelarstwa.

Odpowiedz na tę wiadomość

09-03-21 18:27  Odp: [R] MiG-23 M, Answer/MS Model 1/2020
Kilminster



Na Forum:
Relacje w toku - 1
Relacje z galerią - 9
Galerie - 19


 - 2

Naszła mnie taka refleksja, że tak jak z tą relacją jest z wieloma innymi rzeczami. Bo oto wielu młodych ludzi kopie piłkę na boisku, ale dopiero obejrzenie meczu z Messim czy Ronaldo uświadamia ci, że nigdy tego poziomu nie osiągniesz, niby tam sobie coś nucisz pod nosem przy goleniu ale nigdy nie zaśpiewasz jak Wodecki czy Mercury, jeżdzisz na rowerze po drogach i ulicach ale nigdy nie „utrzymasz koła” Kwiato czy Sagana. Chocbys nie wiem jak się starał. Tak samo jest tutaj. Fantastyczna robota...

--
Born to lose - Lived to win

Ukończone: Kirovec K-700A, Biełaz-7555, LIAZ 100.55D, Mercedes GP 1908, Wall-e, Spitfire Mk. Vb Trop, Pe-3, F6F-3 Hellcat, Curtiss Tomahawk Mk. IIb, Ła-5, Hurricane Mk. I, Westland Whirlwind Mk.I, A6M2 "Zero", Ił-2 Sturmovik, B-25 Mitchell Mk.II, PZL 50A "Jastrząb", Bf 109G-6, Bf 109F-4, SB2U-2 Vindicator, B5N2 Kate, Ki-61 HIEN, Ju88C-6, Ki-43 Oskar, Reggiane Re-2000

Odpowiedz na tę wiadomość

09-03-21 18:55  Odp: [R] MiG-23 M, Answer/MS Model 1/2020
El Comandante



Na Forum:
Relacje z galerią - 4
Galerie - 8


Jak zwykle Stachooo wymiatasz, dzieło sztuki.

--
>> El Comandante - dla znajomych Renia <<
GEKOn

Odpowiedz na tę wiadomość

28-03-21 21:33  Odp: [R] MiG-23 M, Answer/MS Model 1/2020
stachooo



Na Forum:
Relacje w toku - 3
Relacje z galerią - 18
Galerie - 16


W Rupieciarni:
Do poprawienia - 16


 - 4

Po tym, jak model MiG-a-23 M stanął na własnych kołach, dokończenie budowy miało być już właściwie czystą formalnością. Po złożeniu skomplikowanego podwozia, do końca zostało już bardzo niewiele. Niestety, ale przez moją własną głupotę pojawiły się komplikacje. Na szczęście model jest już gotowy i cieszy moje oko za każdym razem kiedy patrzę na półkę. Zanim jednak pokażę Wam galerię końcową, muszę doprowadzić do końca relację i przyznać się do błędu, który popełniłem na samym końcu . Zapraszam zatem na ostatni odcinek serialu pod tytułem MiG-23 M.

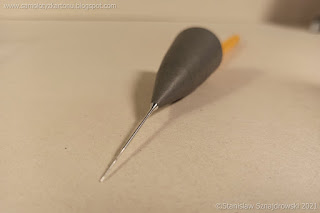

Zacznę od nosa. Zastanawiałem się chwilę czy go nie wyszpachlować, wyszlifować i pomalować, ale wyszedł mi na tyle ładnie w standardzie, że zrezygnowałem z tego pomysłu. Kleił się bardzo dobrze i nie miałem tu żadnych problemów. Postanowiłem dodać "wisienkę na torcie" w postaci toczonej rurki Pitot'a od Master Model. Zestaw przeznaczony jest do wszystkich wersji MiG-a-23 poza MLD w skali 1:32. Bardzo dobrze pasuje także do modelu w skali 1:33. Jedyne co musiałem zrobić, to dostosować nos, tak, żeby rurka pasowała. Spiłowałem lekko z przodu, a od wewnątrz nałożyłem solidnie szpachli i uformowałem gniazdo dla metalowego elementu.










Teraz naszedł czas na tzw. "podwieszenia" czyli to, co MiG przenosił na pylonach. Wachlarz możliwości jest szeroki, ale w tym projekcie przewidziany jest tylko jeden wariant - 800 litrowy zbiornik paliwa i dwie rakiety R-60 pod kadłubem oraz dwie rakiety R-23 zamocowane na węzłach pod stałą częścią skrzydeł. Właściwie to podoba mi się ten zestaw, ale nie wiem czy bym się na niego zdecydował gdybym miał do wyboru cztery wyrzutnie pocisków niekierowanych UB-32. Postanowiłem nic nie zmieniać i zabrałem się za klejenie tego co zaproponował autor. Na początek zbiornik paliwa:



Następnie zabrałem się za rakiety powietrze-powietrze średniego zasięgu typu R-23 (w kodzie NATO "AA-7 APEX") . Nie było to łatwe zadanie, ze względu na długość rakiety - około 13 centymetrów. Do formowania użyłem jak zwykle kleju BCG, gumek do gumowania, odpowiedniej średnicy prętów (także wiertła i ołówka) oraz taśmy maskującej (do przytrzymywania). Sekwencja zdjęć poniżej pokazuje jak sobie z tym poradziłem.










Równolegle do rakiet R-23 powstały mniejsze, oznaczone jako R-60 (w kodzie NATO AA-8 APHID). R-60 to lekkie pociski rakietowe do zwalczania celów powietrznych na małych dystansach. Naprowadzają się samodzielnie na źródło ciepła ("odpal i zapomnij"). Kleiłem już niedawno identyczne przy okazji budowy MiG-a-21 tego samego autora , więc ta materia jest mi już dobrze znana. Poza rakietami musiałem skleić też dwa dodatkowe pylony, które zostawiłem sobie na koniec. Poszło bez problemów.









Tutaj pierwotnie był tekst o tym, że skleiłem osłonę kabiny. I tak było. Skleiłem, użyłem gotowej wytłoczki od Answera. Wyszła ładnie, podobała mi się. Ja wiem, że "szkiełka" to nie jest moja mocna strona. Nie jest to też mój ulubiony moment klejenia modelu samolotu. Właściwie to za tym nie przepadam. Tym bardziej zadowolony byłem z niniejszej osłony:






To, co zrobiłem następnie jest jedną z najgłupszych rzeczy jaką zrobiłem przez te parę lat dłubania w kartonie. Miałem problem z doklejeniem jej do modelu, w jednym miejscu delikatnie odstawała. Musiałem docisnąć i tak docisnąłem, że wgniotłem niszcząc delikatną wytłoczkę. Dalsze próby ratowania przy pomocy strumienia ciepłego powietrza od wewnątrz (chciałem to wypchnąć) przyniosły pogorszenie sytuacji (czego innego mogłem się spodziewać?). Brnąc dalej postanowiłem ratować chociaż ramki. To zdecydowanie nie był mój dzień, ramki poszły do kosza. Model trafił na półkę, musiałem dać sobie chwilę odpocząć i znaleźć sposób na wybrnięcie z tej sytuacji. Zabrałem się za tłoczenie własnej osłonki, ale to jest sztuka, której nigdy zbyt dobrze nie opanowałem. W końcu udało mi się uzyskać "w miarę dobre", choć nie pozbawione skazy szkiełko, pozostał do rozwiązania problem ramek. W pierwszej chwili chciałem użyć tych z kredowego egzemplarza. To była ślepa uliczka. Raz, że inny odcień, dwa - inna jakość papieru i w końcu trzy - po pierwszym wbiciu skalpela w answerowską kredę zrozumiałem, że ona się do niczego nie nadaje - druk dosłownie kruszył się pod skalpelem i rozmazywał pod palcami. Próbowałem dorobić ramki z zapasu koloru, który mi został - problemem pozostały jednak brązowe obwódki dookoła. Te musiałbym namalować. Próbowałem, wyszło "nawet nieźle" ale efekt mnie nie zadowalał. Wytłoczka mojej produkcji z dosztukowanymi i pomalowanymi ramkami z zapasu koloru nie dawały tego efektu, który widziałem wcześniej, zanim zepsułem osłonę. Trochę biłem się z myślami, ale właściwie to chciałem już zostawić jak jest. Zrozumiałem jednak, że nie mogę tutaj odpuścić, że ten model nie zasługuje na półśrodki i prowizoryczne rozwiązania. Tym bardziej, że osłona kabiny jest elementem, który mocno rzuca się w oczy i rzutuje niejako na całość. Ostatecznie zamówiłem jeszcze jedną wycinankę i wytłoczkę. Wyszła podobnie jak pierwsza, może nawet nieco lepiej. Podobnie jak za pierwszym razem wykonałem też przeszklenie peryskopu wypełniając otwór odrobiną kleju introligatorskiego.



Pozostały mi do wykonania jeszcze takie elementy jak zapasowa rurka Pitot'a, antena na grzbiecie oraz dorobione we własnym zakresie anteny RSBN (Radiotechniczny System Bliskiej Nawigacji) znajdujące się pod dziobem, z przodu oraz z tyłu na szczycie statecznika pionowego, druty wystające z końcówek skrzydeł i stateczników (nie wiem co to jest?) oraz celownik. Ostatnim elementem, który dokleiłem do modelu, była nowa, poprawiona osłona kabiny. Tym samym, po pół roku od rozpoczęcia budowy, model samolotu MiG-23 M jest gotowy. Galeria wkrótce!
























--
Pozdrawiam, Stachu

Samoloty z kartonu - mój blog modelarski

Samoloty z kartonu - Facebook

Caponowanie to jest dodawanie elementu baśniowego do modelarstwa.

Odpowiedz na tę wiadomość

28-03-21 23:45  Odp: [R] MiG-23 M, Answer/MS Model 1/2020
Mucha



Na Forum:
Relacje w toku - 3
Relacje z galerią - 2


W Rupieciarni:
Do poprawienia - 2


O żesz Ty, wariat jesteś lepszy ode mnie... Ja bym się nie zdecydował na drugi model dla samej ramki. Ale rozumiem dążenie do perfekcji aż zbyt dobrze. Wiem do czego to prowadzi i z czego wynika. Tym niemniej chcę dodać, że dla samego efektu końcowego, było warto. Bo model to grupa ekstraklasa. Czapka z głowy, wymiatasz!

--
Co zostało zobaczone, tego się nie odzobaczy

Odpowiedz na tę wiadomość

29-03-21 08:45  Odp: [R] MiG-23 M, Answer/MS Model 1/2020
97



Na Forum:
Relacje w toku - 1
Galerie - 1


dobra, model modelem ale skąd masz taką gumkę? ile ona ma? 15 cm?

efekt końcowy, bardzo fajny, brawo!

--
----------------------------------------------------------------------------
o tu choszm ... o takie

Odpowiedz na tę wiadomość

29-03-21 14:24  Odp: [R] MiG-23 M, Answer/MS Model 1/2020
Borowy



Na Forum:
Relacje w toku - 1
Relacje z galerią - 11
Galerie - 3


 - 2

Witam. Kolejne cudeńko wykonujesz. Precyzja wykonania na najwyższym poziomie.

--


Wykonane:
ORP Błyskawica , ORP Piorun , Torpedowce Kit i Bezszumnyj , Torpedowiec A-56 , Torpedowiec ORP Kujawiak , ORP Burza - stan na 1943 r , Pz.Kpfw. III Ausf J , T-34 , IS-2, Komuna Paryska , Sherman M4A3 , Star 25 - samochód pożarniczy , Zlin 50L/LS , Gaz AA

W budowie:PzKpfw. VI Tiger I Ausf. H1,

Pozdrowienia z krainy podziemnej pomarańczy !

Odpowiedz na tę wiadomość

29-03-21 16:46  Odp: [R] MiG-23 M, Answer/MS Model 1/2020
stachooo



Na Forum:
Relacje w toku - 3
Relacje z galerią - 18
Galerie - 16


W Rupieciarni:
Do poprawienia - 16


 - 4

Ano wariat, co zrobisz ;)

97 - gumkę przywiozłem kiedyś z Hiszpanii, jakiś handlarz pamiątkami miał pełno takich dużych. Żona zauważyła i pyta czy mi się takie przypadkiem nie przydadzą. Jak nie jak tak :-) Pewnie można gdzieś w Internetach takie znaleźć, ta na zdjęciu ma prawie 17 cm :)

--
Pozdrawiam, Stachu

Samoloty z kartonu - mój blog modelarski

Samoloty z kartonu - Facebook

Caponowanie to jest dodawanie elementu baśniowego do modelarstwa.

Odpowiedz na tę wiadomość

29-03-21 17:39  Odp: [R] MiG-23 M, Answer/MS Model 1/2020
MARIUSZ
moderator




Na Forum:
Relacje w toku - 6
Relacje z galerią - 18
Galerie - 9


W Rupieciarni:
Do poprawienia - 4


 - 10

Grupa: ŁSM

Druty wystające z końców skrzydeł i stateczników to prawdopodobnie rozpraszacze ładunków elektrostatycznych.
Model czadowy!
„Łączę się w bólu” z Tobą w zakresie perypetii z oszkleniem mojego Junaka...

--
Pozdrawiam wszystkich ! MARIUSZ

Mam profil na FB.

Odpowiedz na tę wiadomość

21-04-21 19:04  Odp: [R] MiG-23 M, Answer/MS Model 1/2020
stachooo



Na Forum:
Relacje w toku - 3
Relacje z galerią - 18
Galerie - 16


W Rupieciarni:
Do poprawienia - 16


 - 4

Prezentuję Wam galerię zdjęć skończonego modelu samolotu MiG-23. Model przedstawia maszynę z 787 pułku lotnictwa myśliwskiego ZSRR. Stacjonowała ona w latach 1975-1989* we Wschodnich Niemczech w bazie Finow-Eberswalde znajdującej się około 50 km na północ od Berlina. O modelu powiedziałem, albo raczej napisałem już chyba wszystko co miałem do przekazania w prowadzonej na bieżąco relacji z budowy. Poniżej znajdziecie linki do wszystkich ośmiu odcinków, gdzie krok po kroku opisałem moją przygodę z tym modelem. Mówiąc w wielkim skrócie - nie było łatwo, ale udało się zbudować efektowny model. Jest to bardzo wymagający projekt, co do którego mam co prawda pewne zastrzeżenia, ale jest jak najbardziej sklejalny i daje dużo radości tworzenia. Ponadto postanowiłem dołożyć do niego nieco od siebie zawieszając tym samym poprzeczkę jeszcze wyżej. Budowa zajęła łącznie nieco ponad 6 miesięcy, a w poniższej galerii możecie zobaczyć osiągnięty przeze mnie efekt. Zapraszam!



Poniższa galeria prezentuje model na jednolitym, jasnym tle. Pierwotnie założyłem sobie, że jak skończę model to pojadę z nim do Finow, gdzie na terenie byłej bazy lotniczej znajduje się muzeum lotnictwa. Chciałem zrobić mojemu modelowi zdjęcia na tle hangaru, czy też na płycie postojowej, gdzie jakieś 40 lat temu stacjonował prawdziwy MiG-23 z numerem bocznym "żółty 49". Niestety z powodu obostrzeń i pandemii muzeum nie działa normalnie i musiałem z tego zrezygnować. Jeżeli jednak pojawi się możliwość odwiedzenia tego miejsca, a ja wygospodaruję na to czas to wrócę do tego pomysłu. Na ostatnich kilku zdjęciach MiG-23 stoi obok swojego poprzednika - MiG-a-21. Oba modele zaprojektował ten sam autor - Marcin Straszewski i oba zostały wydane przez wydawnictwo Answer.


Poniżej linki do relacji z budowy:

I - kabina, przód kadłuba
II - centralna część kadłuba, wnęki podwozia głównego
III - tył kadłuba, dysza wylotowa
IV - skrzydła
V - usterzenie
VI - wloty powietrza, wykończenie kadłuba
VII - podwozie
VIII - wykończenie, montaż

*(daty w przybliżeniu, w tych latach jednostka używała MiG-ów 23, ale kiedy został wprowadzony do służby/wycofany ten egzemplarz nie udało mi się ustalić).








































--
Pozdrawiam, Stachu

Samoloty z kartonu - mój blog modelarski

Samoloty z kartonu - Facebook

Caponowanie to jest dodawanie elementu baśniowego do modelarstwa.
