27-08-19 07:01  Odp: [R] Model odpoczynkowy - Messerschmitt Bf-110 G-4/R8 (KA 1-2/19')
Kurt



Na Forum:
Relacje w toku - 3
Relacje z galerią - 4
Galerie - 8


 - 3

Jak zwykle uczta dla oczu bardzo lubię Twoje relację więc będę tu częstym gościem.

--
"Czasami lepiej milczeć i sprawić wrażenie idioty, niż się odezwać i rozwiać wszelkie wątpliwości. "

Modele Kurta

Odpowiedz na tę wiadomość

27-08-19 09:27  Odp: [R] Model odpoczynkowy - Messerschmitt Bf-110 G-4/R8 (KA 1-2/19')
Dauntless

ten model będzie po sklejeniu ważyć ze 2 kg...

Odpowiedz na tę wiadomość

07-09-19 17:26  Odp: [R] Model odpoczynkowy - Messerschmitt Bf-110 G-4/R8 (KA 1-2/19')
stachooo

Na Forum:
Relacje w toku - 4
Relacje z galerią - 13
Galerie - 13


W Rupieciarni:
Do poprawienia - 16


 - 4

Esencją tego modelu jest kabina, dlatego poświęcę jej najwięcej miejsca w tej relacji. Tylna część to temat tak złożony, że nie zmieści się w jednym poście. Zapraszam zatem do obejrzenia tego, co udało mi się do tej pory zbudować.

Jak już wspomniałem, podłoga jako jedna część nie istnieje. Żeby mieć na czym ustawić wyposażenie, należy skonstruować ramę ze szkieletem, na które to składają się części oznaczone numerami od 16 do 20, w sumie, kilkadziesiąt drobnych elementów. Rama (elementy 16, a,b,c...) to bardzo delikatny zespół, z nim miałem najwięcej trudności. Każdemu, kto ma w planach ten model, zalecam bardzo dokładne zapoznanie się z rysunkami i złożenie tych elementów kilka razy "na sucho". Wydaje mi się, że w jednym miejscu natknąłem się na niedopatrzenie ze strony autorów, elementy 20/20a wystawały nieznacznie poniżej część 19 co uniemożliwiało poprawne połączenie z ramami 16 L i P. Delikatna korekta skalpelem i było już ok. Jak się później okazało to nie były jedyne problemy za tymi elementami. Do szablonu oznaczonego literą T (2 szt.) nie został przypisany w instrukcji żaden kolor, intuicyjnie pomalowałem druty na kolor ciemnoszary, tak jak wnętrze kabiny.




Mając już za sobą ten etap, przygotowałem sobie kolejną grupę elementów, których budowę opisuje kolejny akapit instrukcji. Muszę przyznać, że na tym etapie się nieco pogubiłem, nie mogłem się doszukać dwóch elementów, jak się okazało, nie zrozumiałem intencji autora. Po głębszym zastanowieniu doszedłem do wniosku, że części 41 i 24g są jednym elementem (wręga), który trzeba nakleić element 41a/24h, a potem rozciąć uzyskując dwa osobne elementy. Oczywiste, prawda?





Panele boczne są bardzo fajnie zaprojektowane - wewnętrzne wzmocnienie i wręgi nadające kształt. Dla niektórych może przekombinowane, ale takie wzmocnienia zapewniają stabilność konstrukcji. Zazwyczaj dorabiam takie wstawki we własnym zakresie.



Wrócę teraz do elementów 20/20a z pierwszego akapitu, wspomniałem już, że coś tu nie gra. Nie potrafię określić czy jest to mój błąd, czy może feler w opracowaniu. Jestem za to pewien, że tak wyjść nie powinno. Po przymierzeniu elementów 23 c-f będących wstawkami pomiędzy żeberkami okazało się, że znaczniki na elementach 20 i wrędze 23 są niżej niż te na wrędze 24 i żeberkach wychodzących z ramy (cz.16). Przymierzenie elementu 41/24 zamykającego kabinę od góry potwierdza, że 20/20a są za niskie około o 1 mm. Kolejnym potwierdzeniem było przymierzenie burty kabiny. Wszystkie wstawki 23 powinny tworzyć prostą linię na co wskazują panele 27/27a znajdujące się po obu stronach kabiny. Zacząłem od wklejenia tychże, a następnie wkleiłem w nie elementy 23. Wiem, że to skomplikowane. Poniżej kilka zdjęć dla rozjaśnienia tekstu...a na początek rysunek montażowy:

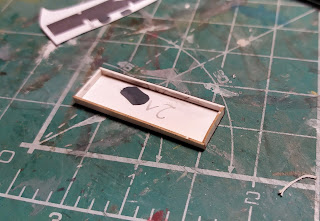

Skleiłem jeszcze kilka elementów wyposażenia - zasobnik amunicji dla MG-81Z, akumulator, podstawy działek MG-FF oraz łoże działek MG 151/20. Do zasobnika przewidziane są jeszcze taśmy amunicyjne, ale na razie ich nie wklejam, te z wycinanki są płaskie, szukam innego rozwiązania. Może macie jakieś dobre patenty? Krawędź panelu cz. 27 wymaga jeszcze przypudrowania, poprawię to później.




Na ten moment kabina wygląda tak, jest tam jeszcze bardzo dużo miejsca, które niebawem się zapełni. O tym opowiem w kolejnej części relacji.



--
Pozdrawiam, Stachu

Samoloty z kartonu - mój blog modelarski

Samoloty z kartonu - Facebook

Odpowiedz na tę wiadomość

07-09-19 22:47  Odp: [R] Model odpoczynkowy - Messerschmitt Bf-110 G-4/R8 (KA 1-2/19')
Dauntless

To będzie ciężki model, oby nie poszedł w między czasie w odstawkę

Odpowiedz na tę wiadomość

08-09-19 08:50  Odp: [R] Model odpoczynkowy - Messerschmitt Bf-110 G-4/R8 (KA 1-2/19')
stachooo

Na Forum:
Relacje w toku - 4
Relacje z galerią - 13
Galerie - 13


W Rupieciarni:
Do poprawienia - 16


 - 4

Będzie sporo ważył, bo to w końcu ciężki myśliwiec :-) Łatwy w budowie też jak widać nie jest.

Pójście w odstawkę jest niejako zaplanowane, wpisane w budowę takiego skomplikowanego modelu. Na razie buduję na fali początkowego entuzjazmu, ale on prędzej czy później minie. Może dojść do takiej sytuacji, że pojawi się jakiś problem, którego nie będę potrafił rozwiązać, albo model przestanie być odpoczynkowym, a stanie się męczącym. Wtedy wskazanym jest zabrać się na jakiś czas za coś innego, model odpoczynkowy od modelu odpoczynkowego. Normalnym jest u mnie to, że pracuję jednocześnie nad dwoma-trzema modelami. Tak było chociażby ostatnio z Airacobrą i MiGiem 21 . W przerwach od budowy Ju-52 powstało kilka innych modeli. Na wstępie napisałem, że budowa zajmie najmniej rok. Znając siebie, swoje metody i przyzwyczajenia przy klejeniu założyłem już na wstępie, że może być potrzebna przerwa. Na razie idzie dobrze i mam nadzieję, że pod koniec miesiąca będę mógł pokazać gotową kabinę.

--
Pozdrawiam, Stachu
