25-01-19 20:59  [R/G] Sao Gabriel Vasco da Gamy 1497 (1/100 od podstaw)
Seahorse



Na Forum:
Relacje w toku - 3
Relacje z galerią - 16
Galerie - 2


Witam Koleżanki i Kolegów,
ponieważ pewien projekt "legł w gruzach", by otrzeć gorzkie łzy niepowodzenia, rozpocząłem sklejanie nowego okrętu.
Na "Sao Gbriel" Vasco da Gama szukał drogi do Indii. Prócz okrętu flagowego w wyprawie wziął udział bliźniaczy "Sao Rafael" pod dowództwem Paulo da Gamy, brata Vasco, karawela Berrio pod dowództwem Nicolau Coelho i Sao Miguel jako okręt transportowy. Wyprawa rozpoczęła się 8 lipca 1487 roku i dotarła do Indii niecały rok później 20 maja. Powrót był zdecydowanie mniej udany: spora część załogi zmarła na szkorbut, nie pozostało nic innego jak pozbyć się jednego okrętu (padło na Sao Rafael) i kontynuować powrót. Niedaleko Wysp Zielonego Przylądka okręty walczyły ze sztormem, rozdzieliły się i z powodu uszkodzeń i przecieków niemalże zatonęły. Ostatecznie Berrio, a miesiąc później Sao Gabriel dopłynęły do Portugalii w lipcu i sierpniu 1499 roku.

Karraka "Sao Gabriel" miała najprawdopodobniej 25 metrów długości i około 8,5 metra szerokości. Oparłem się na modelu z muzeum lizbońskiego, choć oczywiście powstało wiele prób rekonstrukcji tej jednostki.

Jak to zwykle bywa z okrętami zacząłem od szkieletu zrobionego z kartonu grubości 1 mm. Ponieważ kasztele mają dużo okien, więc zostaną dobudowane później, kiedy już "skorupa" będzie stabilna i mocna.




Przykleiłem poszycie poprzeczne i drzwi w korytarzu, do którego później dostęp będzie bardzo ograniczony:




Tak przygotowany szkielet okleiłem drugą warstwą poszycia, podłużną, ale tylko do połowy, trochę powyżej pokładu:


... i zacząłem wznosić kasztel dziobowy...


Głównym zadaniem kaszteli na karakach (ale i na galeonach) była funkcja obronna, ale skoro już były, to wykorzystywano je również do innych celów. Niestety w tamtych czasach prawie w ogóle nie tworzono planów konstrukcyjnych, więc nie wiele wiadomo o rozmieszczeniu pomieszczeń. Źródłem są zapiski i oczywiście wraki, na podstawie których można próbować te pomieszczenia odtworzyć. Poprosiłem o pomoc p. Krzysztofa Gerlacha i udało się stworzyć wnętrza w oparciu o karakę "Madre de Deus", karakę "Mary Rose" i kilka innych źródeł.



Po tych zabiegach zamknąłem kasztele górnymi pokładami i dokończyłem drugą warstwę poszycia.

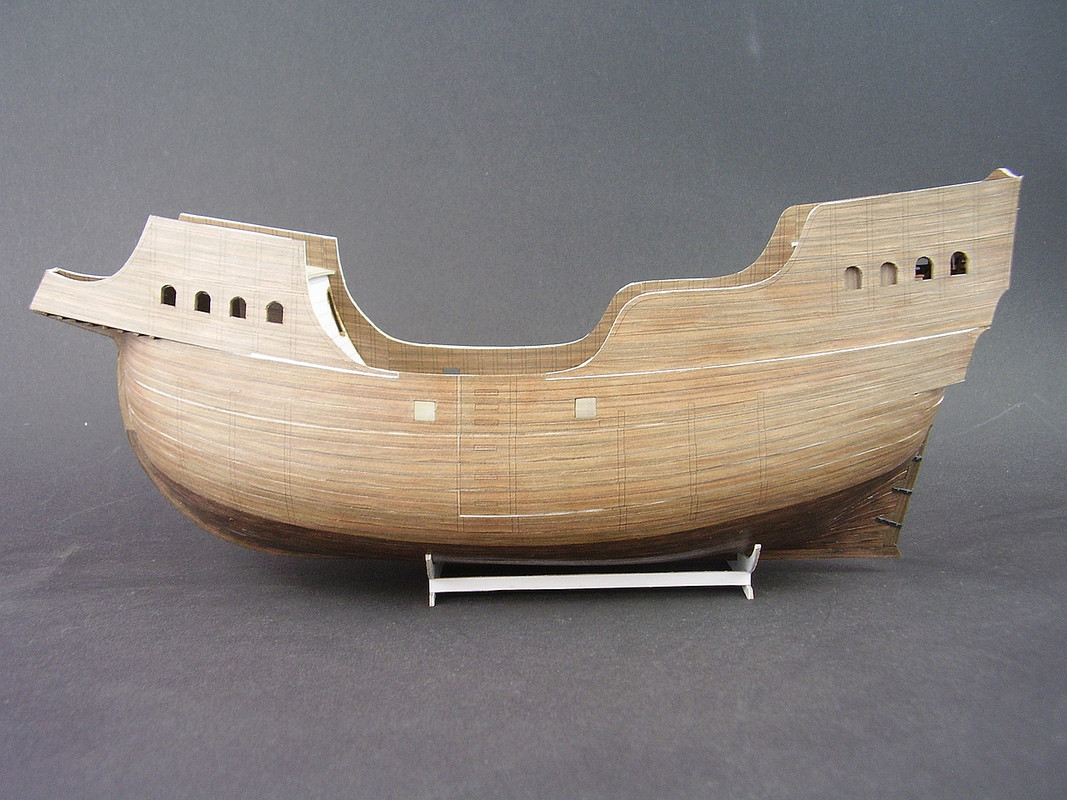

Przyszedł najwyższy czas na przyklejenie ostatecznych klepek, już w kolorze. Każdy pas składa się z dwóch planek przetrasowanych po środku tępą igłą. Korzystałem w tym celu z krzywików, ale i tak kilka razy igła powędrowała w nieplanowanym kierunku... trudno. Najpierw testowo oklejiłem jedną burtę...


... a że było dobrze to i druga burta pokryła się plankami. Deski również pojawiły się wewnątrz. Gdzieniegdzie pojawiły się białe szpary, ale tylko dlatego, że będą zakryte listwami, więc nie przykładałem się do idealnego spasowania. (Dobrze to widać na na lewej burcie na zdjęciu od rufy - nożyczki tak się "wcięły" w krawędź, że nie byłem pewien, czy listwa to potem zakryje)...



Generalnie tam, gdzie nie powinno być żadnych szpar i niedoróbek jest przyzwoicie:-)...


Myślałem, że teraz już "z górki", ale ilość listew i słupków okazała się prawie "dwutygodniowa" i traciłem nadzieję, że kiedykolwiek wszystkie je dokleję.


By nie popaść w depresję od czasu do czasu kleiłem jakieś inne detale...

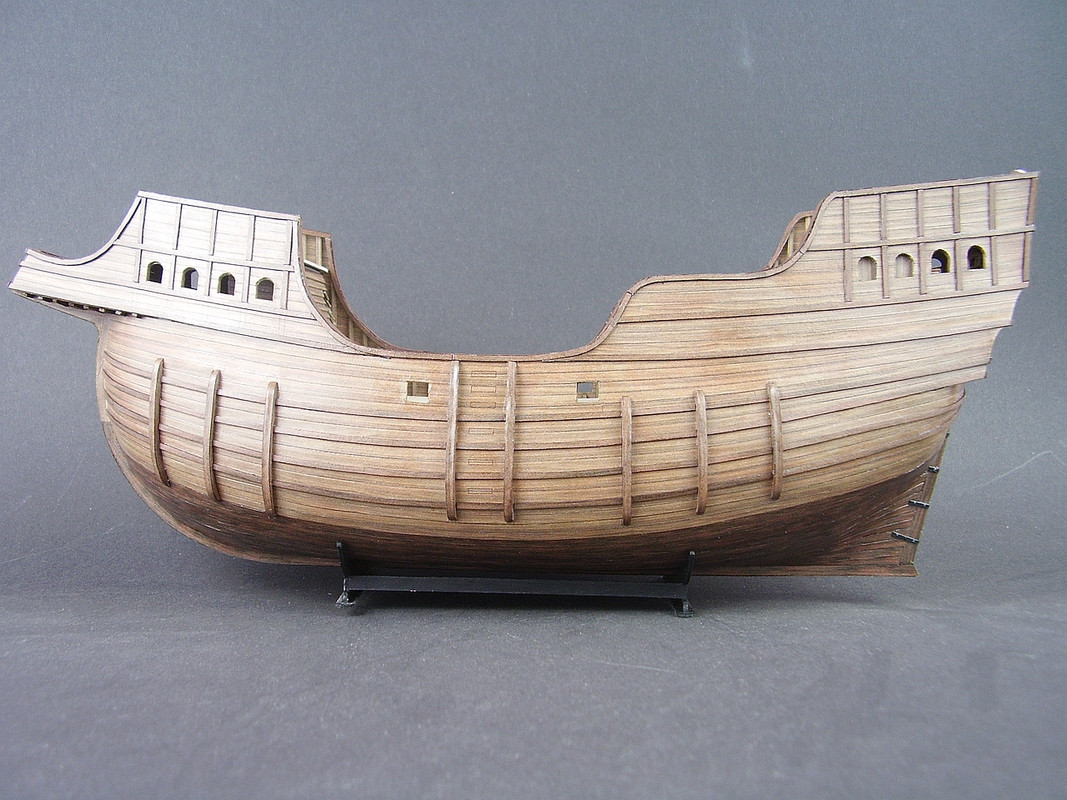

Ale udało się i kadłub jest gotowy. Teraz pozostały balustrady, schodnie, artyleria i kilka innych drobnostek, a potem to już "tylko" olinowanie:-)





Pozdrawiam
Tomek

--

Post zmieniony (22-04-20 11:14)


25-01-19 21:57  Odp: [R] Sao Gabriel Vasco da Gamy 1497 (1/100 od podstaw)
Ziga



Na Forum:
Relacje z galerią - 1
Galerie - 6


Lubię takie starocie ;-) Będę obserwował... uważnie.

--
Pozdrowienia
Kaz

"They say hard work never hurt anybody, but I figure why take the chance" - Ronald Reagan


25-01-19 23:26  Odp: [R] Sao Gabriel Vasco da Gamy 1497 (1/100 od podstaw)
Kalor



Na Forum:
Relacje w toku - 4
Relacje z galerią - 10
Galerie - 8


Fajny kadłub, przyjemny dla oka :D

A co się nie udało? Mam nadzieję że nie siedem prowincji.

--
Inne moje projekty: Batignolles-Châtillon Char 25T, STRV 103C, Trabaccolo
Przyjemność powinno się mierzyć stopniem realizacji zamierzeń, panie Liang



26-01-19 23:35  Odp: [R] Sao Gabriel Vasco da Gamy 1497 (1/100 od podstaw)
Hastur



Na Forum:
Relacje w toku - 1
Relacje z galerią - 6
Galerie - 2


W Rupieciarni:
Do poprawienia - 5


 - 3

Kolejny raz zaskakujesz tematem. Pozytywnie zaskakujesz!
Będę trzymał kciuki za powodzenie projektu i jego wydanie.

--
Pozdrawiam,
Hastur

"Mądry się czasem wygłupia, za to głupi się wiecznie wymądrza."

Na macie: Dardo,
W porcie: s/y Spray, kuter D-3, Holk, Koga

Architektura: Ustka, Sv. Katerina, Okusa, Chasuyama


27-01-19 18:37  Odp: [R] Sao Gabriel Vasco da Gamy 1497 (1/100 od podstaw)
darmuszka



Na Forum:
Relacje w toku - 1
Relacje z galerią - 2
Galerie - 6


 - 1

Kruca bomba.

Następne cacuszko się szykuje.


27-01-19 23:41  Odp: [R] Sao Gabriel Vasco da Gamy 1497 (1/100 od podstaw)
vansen



Na Forum:
Relacje w toku - 1


Piękne dzieło.


28-01-19 18:41  Odp: [R] Sao Gabriel Vasco da Gamy 1497 (1/100 od podstaw)
Mariaszek



Na Forum:
Relacje w toku - 2
Relacje z galerią - 12
Galerie - 4


Kolejny żaglowiec... . Do tego pięknie projektowany i sklejany. Żeby chociaż grafika była skopana. A tu nic z tego.
Nuuuudy;).


02-02-19 15:21  Odp: [R] Sao Gabriel Vasco da Gamy 1497 (1/100 od podstaw)
Seahorse



Na Forum:
Relacje w toku - 3
Relacje z galerią - 16
Galerie - 2


Dziękuję Kolegom za oklaski:-)

@Karol@ Nadzieja umiera ostatnia (ale niestety umiera). Pozytywną wiadomością jest fakt, że z 7Prov nie zrezygnowałem. Wrócę do modelu w odpowiednim czasie, a na razie by nie topić smutków w alkoholu, zacząłem sobie sklejać Sao Gabriel.

Ale tu też świat nie był łaskawy, bo kilka detali, które miały "się zrobić" same w mgnieniu oka, zmęczyły mnie przeokrutnie. Ot, dla przykładu, stopnie przyklejone w kilku miejscach (na burtach, itp). Zrobiłem je wszystkie, oklejając krawędzie paseczkami, a zajęło to trochę czasu... następnie dynamicznym jednym ruchem ręki zgarnąłem je wszystkie do kosza, bo źle wyglądały i ogólnie nie pasowały. "Tak minął dzień pierwszy". Kolejny element to schodnie, które wydawały się proste i równe, ale tylko wtedy, gdy były daleko od modelu. Przymierzając je do pokładów okazywało się, że to nie są schody tylko skręcony fragment modelu DNA . Tak minął dzień kolejny, i kolejny, i kolejny.

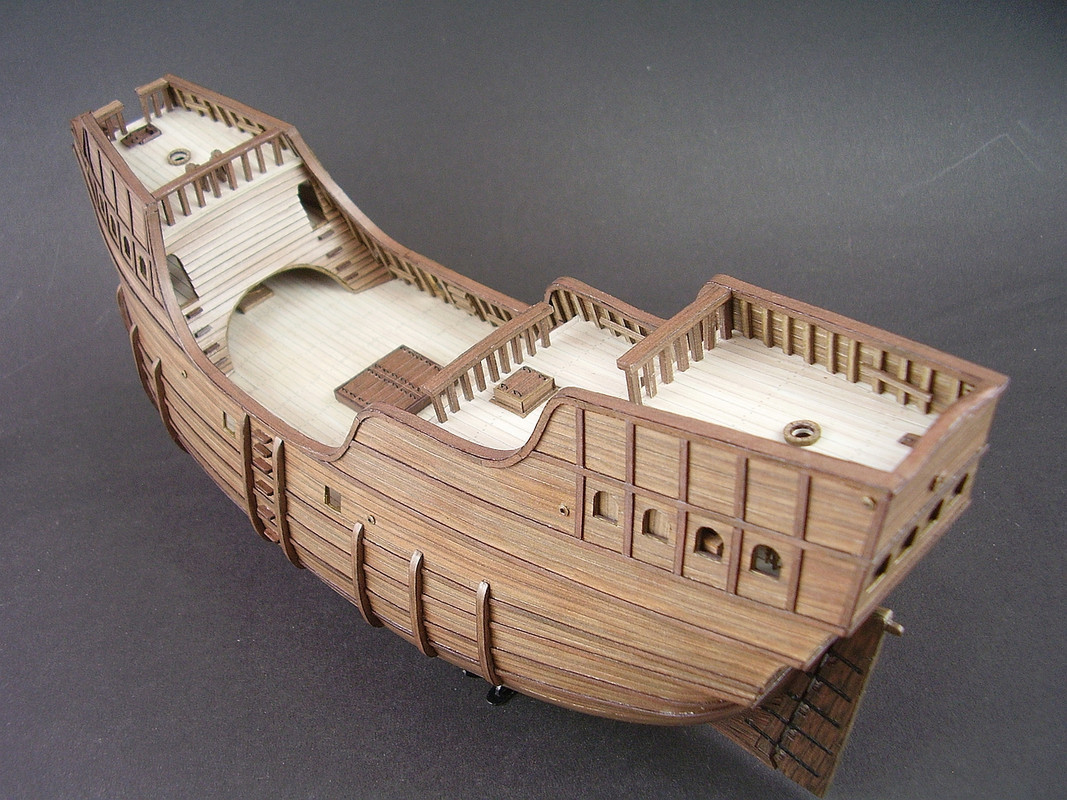

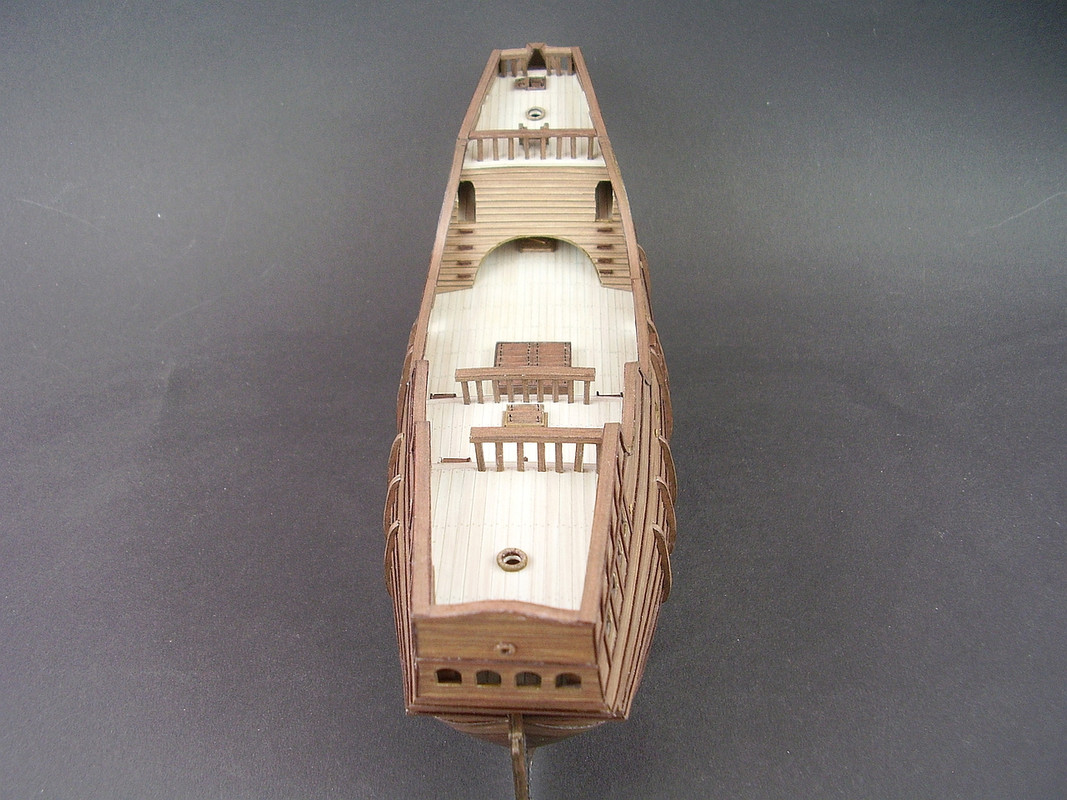

Ale udało się uzupełnić kadłub o 99% zaplanowanych elementów. Zrobione zostały te nieszczęsne stopnie, schodnie, barierki, beleczki do olinowania, otwory na szoty i halsy, jakaś wyciągarka na kasztelu dziobowym. Poszedłem na całość i dokleiłem płetwę steru (pewnie urwę ją jeszcze kilka razy:-)

Kilka więc zdjęć:






Pozdrawiam
Tomek

--
http://seahorse.pl
http://facebook.com/seahorsepl
Na morzu: Bounty, Saettia, Allege d'Arles, Muleta de Seixal, Grosse Jacht, Speedy, Leudo vinacciere,
Badger, Trabaccolo, Duyfken, Łódź z Gokstad, HMS "Fly", Sao Gabriel, Il leudo vinaccere, Armed Virginia Sloop,
Wodnik 1627,Szkuta wiślana,De Zeven Provincien,USRC


02-02-19 17:39  Odp: [R] Sao Gabriel Vasco da Gamy 1497 (1/100 od podstaw)
Petrov



Na Forum:
Relacje w toku - 1
Relacje z galerią - 24
Galerie - 19


 - 16

Świetny model! W kolejce do kupienia będzie po wydaniu na sto procent!

Aktualnie czekam na Duyfkena również... :)

--
54323031


14-02-19 17:03  Odp: [R] Sao Gabriel Vasco da Gamy 1497 (1/100 od podstaw)
Seahorse



Na Forum:
Relacje w toku - 3
Relacje z galerią - 16
Galerie - 2


Witam,

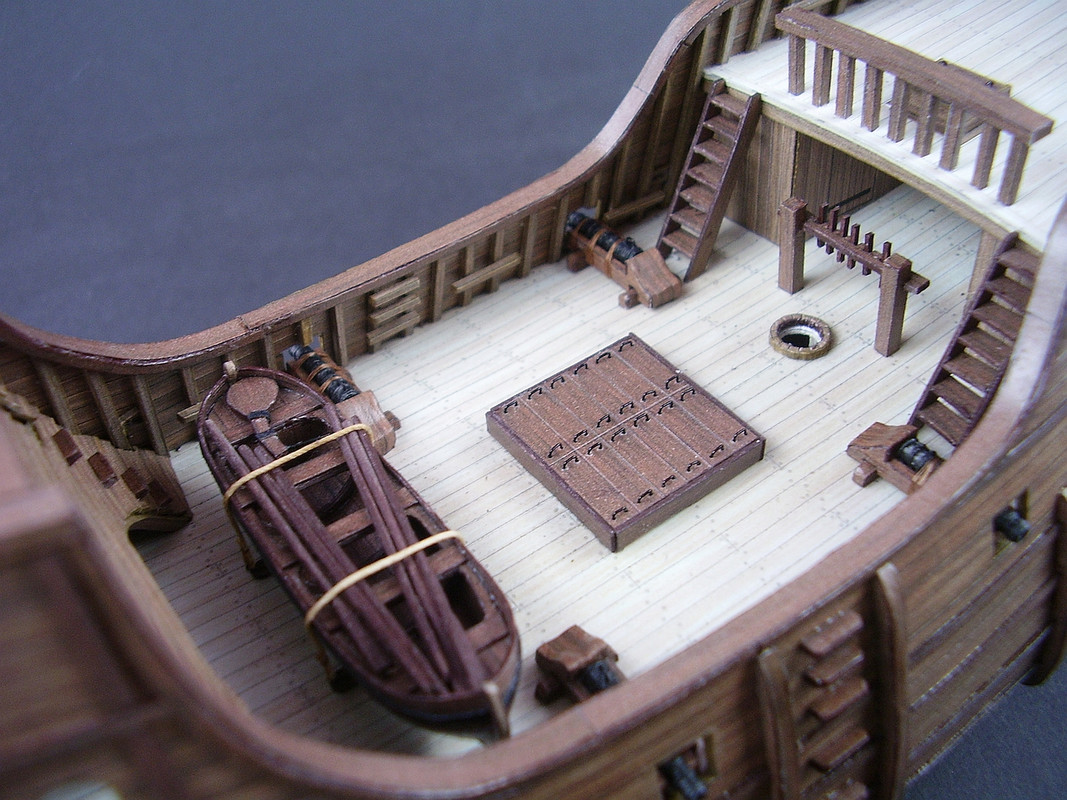

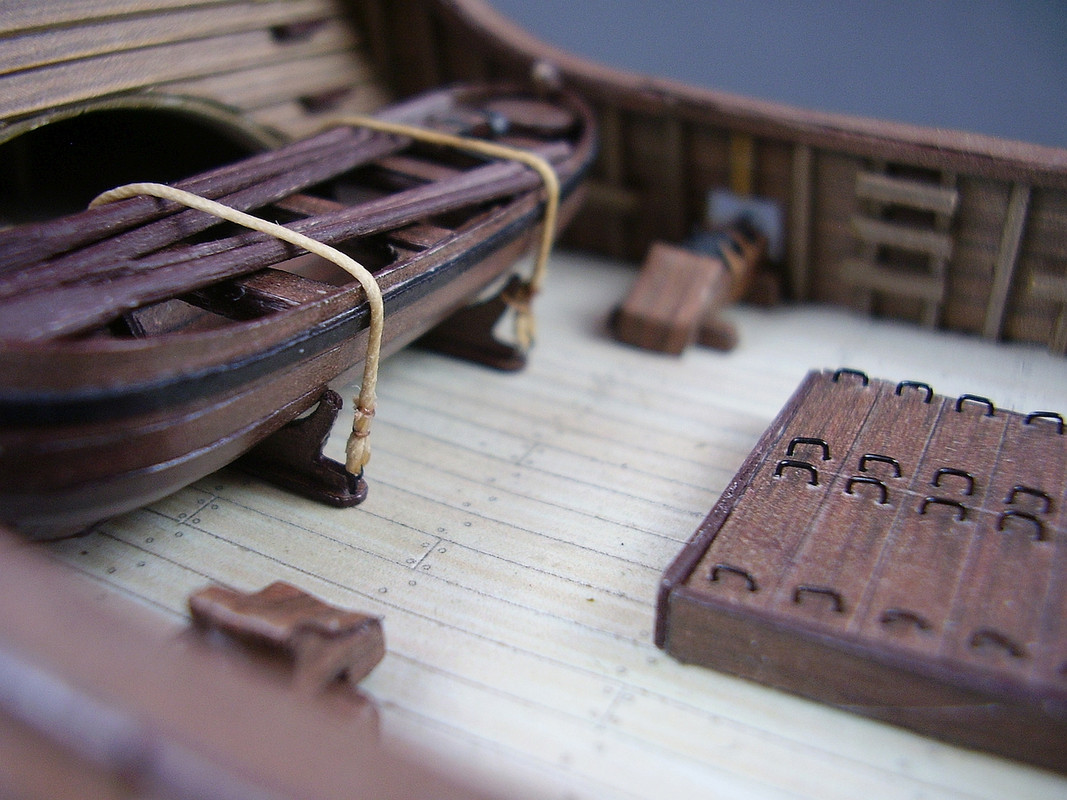

nieprawdopodobnie dużo czasu zajęło mi skończenie kilku elementów, reszta rozbabrana i w ciągłym "nieukończeniu" (marsy, ławy, maszty, reje, itd) ale jakieś fotki, na których można zauważyć różnicę już są. Skleiłem pompy, artylerię i kołkownice przymasztowe. Skleiłem również szalupkę (6 cm). Nie kombinowałem z wymyślaniem nowych technologii: na górną powierzchnię przykleiłem wręgi (0,5 mm) obkleiłem kolorem do środka i położyłem z zewnątrz klepki (kolejne kroki na fotkach). Dokleiłem dodatkową warstwę udającą ławki i dodającą więcej 3D. Wiosła wystrugałem z wykałaczek (drewnianych, nie bambusowych). Pojawiło się też trochę oczek do wiązania lin i szybrów w burtach.








Pozdrawiam
Tomek

--
http://seahorse.pl
http://facebook.com/seahorsepl
Na morzu: Bounty, Saettia, Allege d'Arles, Muleta de Seixal, Grosse Jacht, Speedy, Leudo vinacciere,
Badger, Trabaccolo, Duyfken, Łódź z Gokstad, HMS "Fly", Sao Gabriel, Il leudo vinaccere, Armed Virginia Sloop,
Wodnik 1627,Szkuta wiślana,De Zeven Provincien,USRC
