08-01-17 15:16  [R/G] AVIATIK-BERG 30.40 MPModel 1:33
CIDER

Na Forum:
Relacje w toku - 3
Relacje z galerią - 3


Witam Kartonowych Magików
Poprzedni projekt czeka cierpliwie w hangarze , a ja znów krok wstecz i tym razem mam nadzieję że się uda .
Tematem jak widać powyżej model nr 16 M.Pacyńskiego


Z racji że to była produkcja jednostkowa w necie znalazłem tylko tyle fotek tego prototypu



Kokpit idzie szybko , bez problemów i udziwnień



Poszycie też jak narazie ,



poza małym tuningiem który był potrzebny

Efekt tegoż na razie " na sucho"



Nie pogardzę żadnymi materiałami oczywiście , więc jak ktoś , coś ma to plisssss :)

--

Post zmieniony (28-01-17 14:29)

Odpowiedz na tę wiadomość

09-01-17 08:45  Odp: [R] AVIATIK-BERG 30.40 MPModel 1:33
CIDER

Na Forum:
Relacje w toku - 3
Relacje z galerią - 3


Dobrze upatrujesz :)
Działaj , działaj

--
POZDRAWIAM
MODELARZ-AMATOR
CIDER

Odpowiedz na tę wiadomość

09-01-17 11:59  Odp: [R] AVIATIK-BERG 30.40 MPModel 1:33
CIDER

Na Forum:
Relacje w toku - 3
Relacje z galerią - 3


Ryszard , przydatne jak najbardziej . Dziękuje :)
Właśnie jestem na tym etapie budowy

Obramowania zegarów według mnie tez mogły być z cieńszego drutu ..... ale go nie mam
Muszę coś rozpruć w dla pozyskania 0,1 miedziaka na przyszłość .

--
POZDRAWIAM
MODELARZ-AMATOR
CIDER

Odpowiedz na tę wiadomość

10-01-17 21:22  Odp: [R] AVIATIK-BERG 30.40 MPModel 1:33
CIDER

Na Forum:
Relacje w toku - 3
Relacje z galerią - 3


Witam .

Tył druciaka skończony , wystrugałem i "zamortyzowałem" płozę.
Strasznie kruchy ten karton , pękał na krawędziach gięcia i wytłaczania - może to wina " kaponowania " ?



--
POZDRAWIAM
MODELARZ-AMATOR
CIDER

Odpowiedz na tę wiadomość

11-01-17 10:50  Odp: [R] AVIATIK-BERG 30.40 MPModel 1:33
CIDER

Na Forum:
Relacje w toku - 3
Relacje z galerią - 3


Mariusz , Twoje modele potwierdzają Twoją racje
Chyba pora pójść Twoim tropem , albo zmienić proporcje , albo nie wiem co jeszcze.........
W poprzednich modelach też walczyłem z pękaniem kartonu przy np. formowaniu krawędzi natarcia i też były zaimpregnowane mieszanką 1:1
W tym jednak przypadku wygniatanie skończyło się wygnieceniem na wylot :)

--
POZDRAWIAM
MODELARZ-AMATOR
CIDER

Odpowiedz na tę wiadomość

11-01-17 18:00  Odp: [R] AVIATIK-BERG 30.40 MPModel 1:33
CIDER

Na Forum:
Relacje w toku - 3
Relacje z galerią - 3


Dzięki za Wasze rady .
Art jakoś przeoczyłem Twój post !!
Twoja odpowiedz jest kompletna , stosuje nawilżanie i nie wyszło .
Może ten rozcieńczony 1:1 kapon już za stary jest ( 2 lata )?
Tak czy owak = pozostaje jeszcze parę krawędzi do uformowania wiec .......
Ryszard - jak zwykle dziękuje za cenne rady .
Już za póżno na przesunięcia :(
Pionowe usterzenie jest klejone z dwóch części i nie o nim myślałem , na poziomym zobacz

--

Post zmieniony (11-01-17 18:09)

Odpowiedz na tę wiadomość

13-01-17 17:15  Odp: [R] AVIATIK-BERG 30.40 MPModel 1:33
CIDER

Na Forum:
Relacje w toku - 3
Relacje z galerią - 3


Witam .

Muszę przyznać racje Artowi , jego teoria o układzie włókien kartonu znalazła potwierdzenie przy zaginaniu kartonu goleni podwozia . Karton nie pękał , ja też :)
Cały przód samolotu wg fot powyżej był "ameliniowy" , a wiec i mój będzie .
Przy okazji zapytam - Czy aluminium Pactry można jakoś wypolerować ?





--
POZDRAWIAM
MODELARZ-AMATOR
CIDER

Odpowiedz na tę wiadomość

14-01-17 07:47  Odp: [R] AVIATIK-BERG 30.40 MPModel 1:33
CIDER

Na Forum:
Relacje w toku - 3
Relacje z galerią - 3


Ryszard po modyfikacji i wklejeniu paneli poszły praktycznie tylko ostatnie dwie warstwy i lakier . Chodzi mi o sam fakt polerowania farb metalicznych , czy jest na to patent i czy to możliwe ? ( vide : koła lokomotyw )
Widziałem w Jaworznie na wystawie niemal lustrzany kołpak śmigła , jakoś musiał powstać ?
Mariusz nie będę z Tobą dyskutować jeśli jest OK . Pora dokończyć przód.
Masz już może jakiś pomysł ma zrobienie szprychowanych kółek ?
Lada dzień będę musiał się z tym zmierzyć :)

--

Post zmieniony (14-01-17 08:01)

Odpowiedz na tę wiadomość

15-01-17 20:27  Odp: [R] AVIATIK-BERG 30.40 MPModel 1:33
CIDER

Na Forum:
Relacje w toku - 3
Relacje z galerią - 3


Paweł - dzięki za info , tanie to to nie jest . No i aerografa trza by wreszcie jakiego przytulić .
Podobno na urodziny dostanę :))
Tymczasem niesiony energią z wpisu Mariusza działałem nożyczkami , nożykiem , pędzelkiem itd itd.



No i mi wyszło to coś :)
Na razie tylko spasowane na sucho bo trzeba zdziałać silnik żeby wypełnić te dziurę w środku .
Szukam jakichś fotek , rysunków silnika STEYR LE RHONE 160 KM ( 11 cylindrów )

Czy ktoś ma coś , czym może mnie wesprzeć w mojej " misji "
Z góry dziękuję :)



--
POZDRAWIAM
MODELARZ-AMATOR
CIDER

Odpowiedz na tę wiadomość

22-01-17 08:43  Odp: [R] AVIATIK-BERG 30.40 MPModel 1:33
CIDER

Na Forum:
Relacje w toku - 3
Relacje z galerią - 3


Witam

Coraz bliżej końca tego mojego klejenia :)








--
POZDRAWIAM
MODELARZ-AMATOR
CIDER

Odpowiedz na tę wiadomość

23-01-17 08:07  Odp: [R] AVIATIK-BERG 30.40 MPModel 1:33
CIDER

Na Forum:
Relacje w toku - 3
Relacje z galerią - 3


Ryszard to rzeczywiście złudzenie z tym płatem . Linijka nie kłamie :)
Co do zastrzałów to masz rację , ale zaklejone już CA . Coś tam jeszcze przy nich podrasuję , zniweluje ale to już będzie tylko " touch up"
Ślimok normalny ze mnie i znów popadam w tryb " dużo i szybko "

Majkel i Mariusz - Coś spadła Wasza czujność , błędów kurtuazyjnie chyba nie dostrzegacie :)

Śmigło , silnik i kółka już się robią :)

--
POZDRAWIAM
MODELARZ-AMATOR
CIDER

Odpowiedz na tę wiadomość

25-01-17 09:20  Odp: [R] AVIATIK-BERG 30.40 MPModel 1:33
CIDER

Na Forum:
Relacje w toku - 3
Relacje z galerią - 3


Witam
Kolejny etap za mną :)
Tym razem poszedłem trochę na skróty i eksperymentalnie .
Ten silnik powstał jak widać z mosiężnych śróbek m4 , z powodu minimalnej ekspozycji silnika . Inspiracją był czyjś model z wystawy w Jaworznie

Mnie efekt zadowolił , nie wiem jak Was ;)
Śmigło strugane z drewna - liczę że Andreas rozpozna jakiego :)



--
POZDRAWIAM
MODELARZ-AMATOR
CIDER

Odpowiedz na tę wiadomość

25-01-17 16:42  Odp: [R] AVIATIK-BERG 30.40 MPModel 1:33
CIDER

Na Forum:
Relacje w toku - 3
Relacje z galerią - 3


Ryszard , skończ się droczyć ze mną :):)
Wg "najnowszego pomiaru z silnikiem z przodu " koniec płata opada na lewą stronę o 1mm od poziomu podwozia . Wewnątrz zamontowałem w miejsce tylnego dzwigara z kartonu 1,2 mm metalowy pręcik , coby zapobiec łamaniu płata.
Silnik ma w wycinance 11 cylindrów , tyle też wyprodukowałem z śrubek i zamontowałem na jedenastokątnym bloku silnika :):)
Pająk i Gołąb już w drodze do Ciebie

Viking - nie wydaje Ci się - tak w istocie jest .
Warstwy alu pactry nanoszone pędzelkiem przecierałem delikatnie chusteczką papierową i co drugą warstwę jak i ostatnią finalnie zabezpieczyłem lakierem poliuretanowym do drewna . ( stosuję go też do nasączania i utwardzania kartonu zamiast CA - nie szczypią mnie oczy )

Mariusz , Też się zastanawiam nad wpływem tej " wagi " na kółka jak od rowera .
Wcześniej w trakcie wykonywania silnika byłem tak " nakręcony " że nie zaprzątałem tym sobie głowy
Refleksja ta przyszła dopiero po tymczasowym zamontowaniu silnika na kadłubie :)

Czas pokaże na ile swoją funkcję spełnią druty i naciągi podwozia , osłonę przykleję punktowo na wszelki wypadek .

Teraz już tylko wisienka na torcie czyli kółka i .........

--
POZDRAWIAM
MODELARZ-AMATOR
CIDER

Odpowiedz na tę wiadomość

27-01-17 12:05  Odp: [R] AVIATIK-BERG 30.40 MPModel 1:33
CIDER

Na Forum:
Relacje w toku - 3
Relacje z galerią - 3


Witam w ostatniej odsłonie "relacji" .

Tematem - koła szprychowe

Postaram się opisać jak " mi to się udało" .
Mariusz też prowadzi ( bardzo klarownie) relację z budowy tego elementu , niemniej moja metoda jest trochę inna .
Dla znakomitej większości Was to "rurka z kremem" i powieje nudą , ale może komuś się kiedyś przyda .
Wszak nie wszyscy urodziliśmy się modelarzami :):)

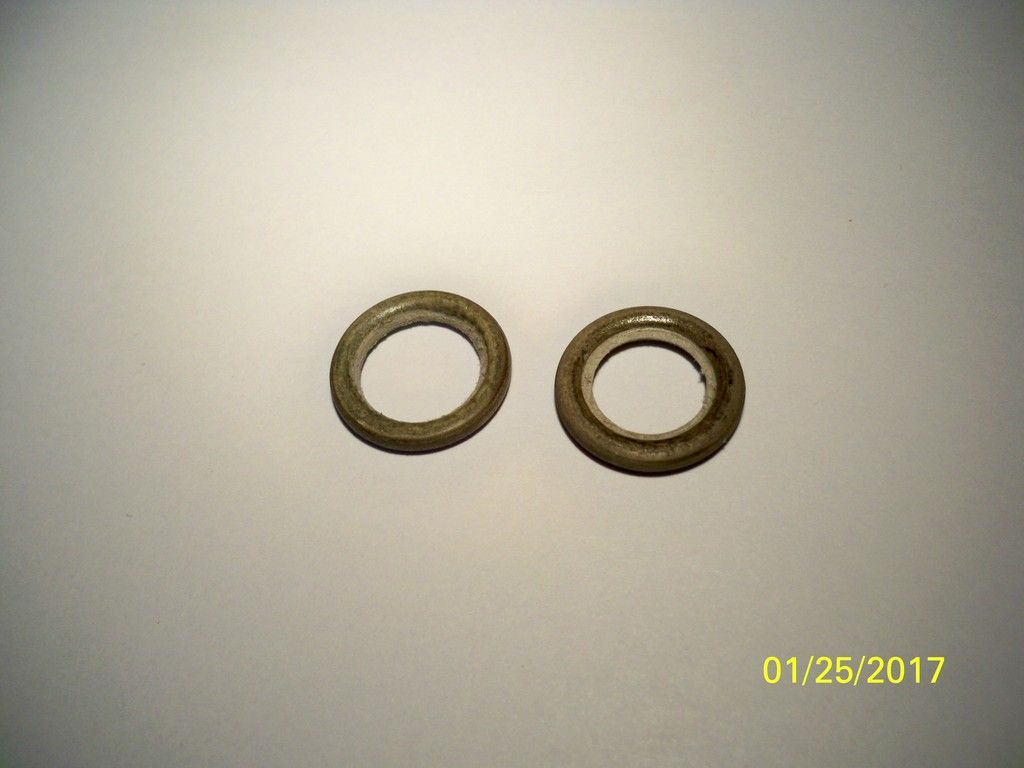

Kółka wycięte i sklejone z trzech warstw kartonu 1mm . Wyprowadzone papierem ściernym i napuszczone lakierem poliuretanowym



Środek przeszlifowany i pomalowany na srebno-alu . Zewnętrzny obwód wstępnie na szaro-mysio :)

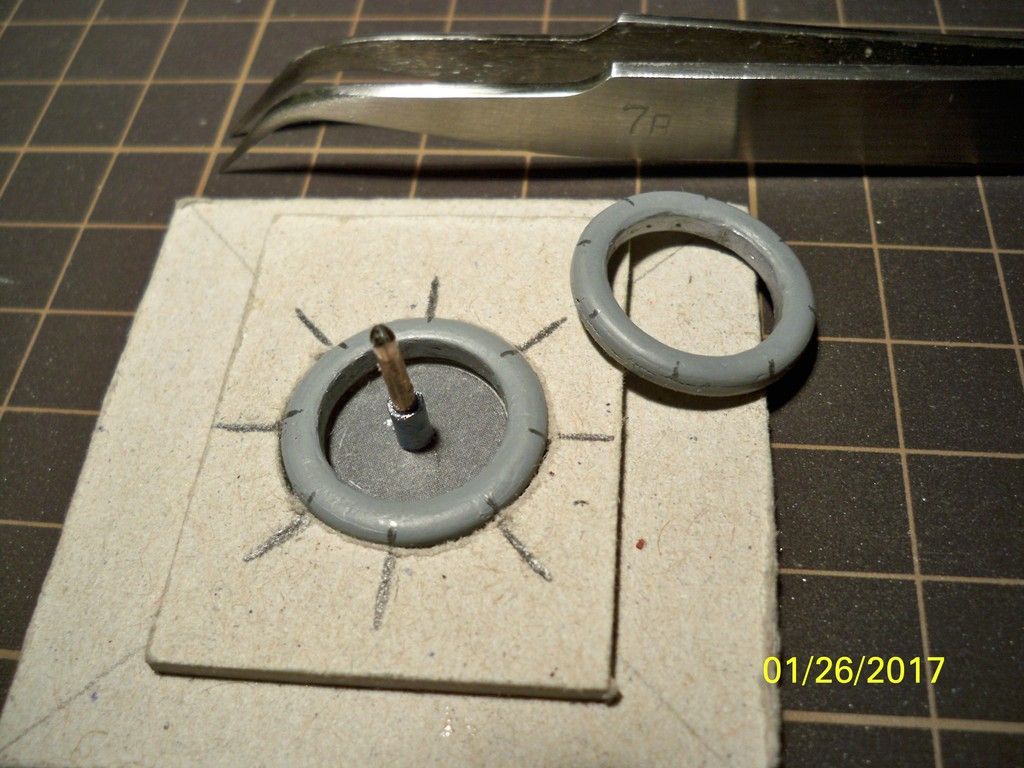

Zaznaczone 8 punktów po obwodzie gdzie "wiercone" będą otwory na szprychy

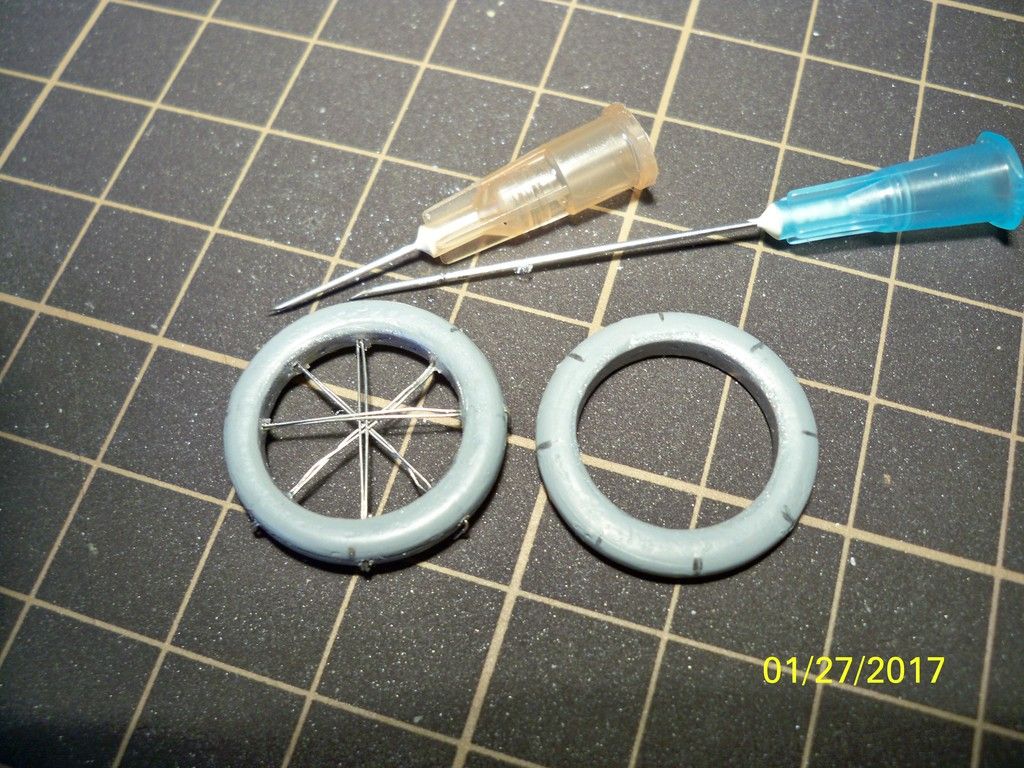

Przez te otwory ( wywiercone igłami ) przeciągam cienkie druciki które kleje z jednej strony , następnie naciągam i kropla CA po drugiej .
Końcówki odcinam i wpuszczam dodatkową kropelkę tez z zewnątrz.



Pomiędzy szprychy centralnie wbijam stożkowy szpikulec i rozpychając je na boki tworzę otwór na piastę ( tulejka z patyczka do czyszczenia uszu) którą łapię klejem .

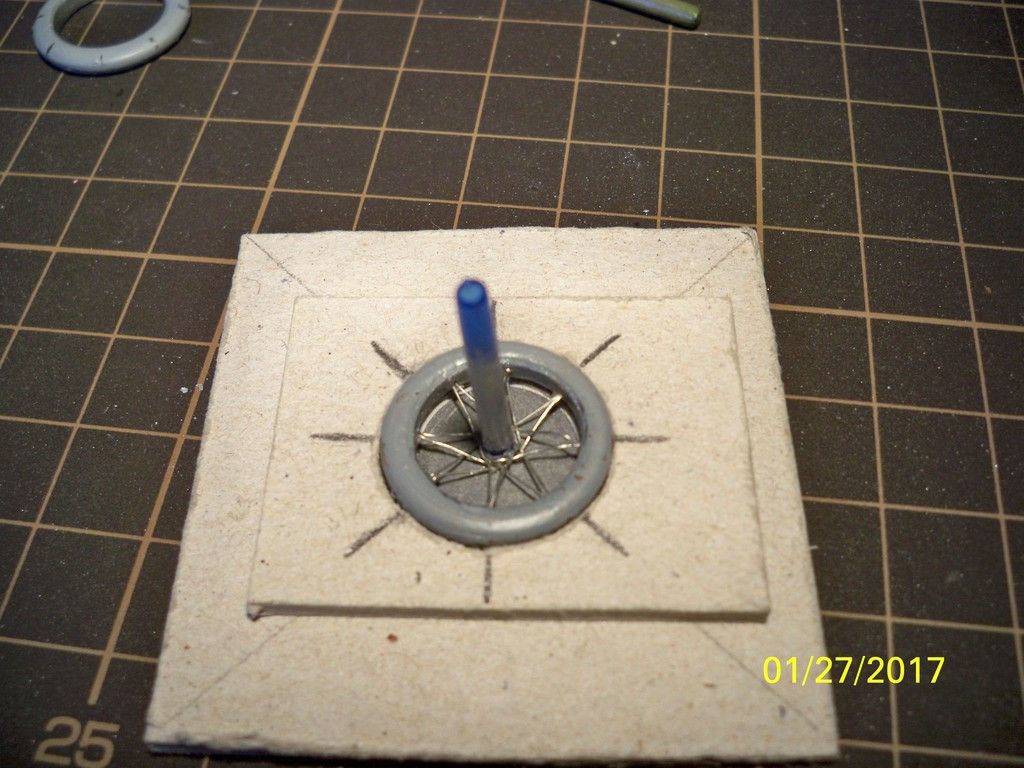

Całość wkładam do "przyrządu" gdzie pierścień zewnętrzny ( opona) jest około 0,5 mm wyżej od tulejki i całość wokół tulejki dogniatam ku dołowi dodatkowo napinając szprychy.



Jedna strona gotowa :)
Teraz pomiędzy szprychami wierce dodatkowe 8 otworów i to samo z drugiej strony .

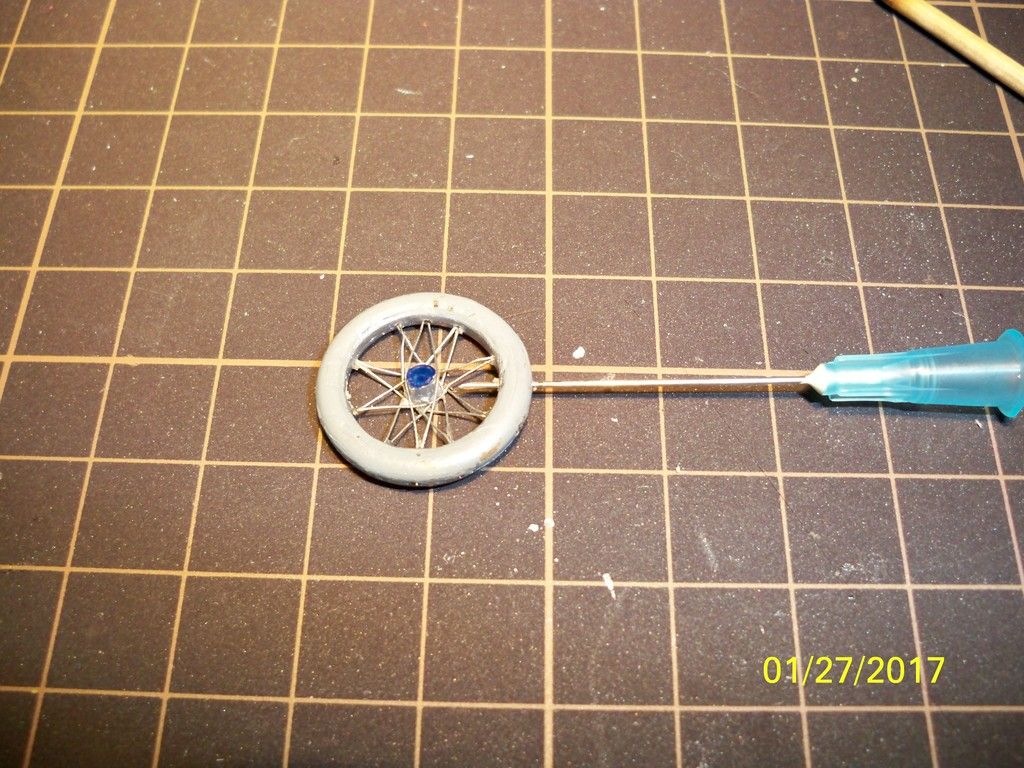

Naciągam i zaklejam pierwsze dwie szprychy na tulejce , a kolejne same sie już będą opierać . Na koniec znów rozpychanie szpikulcem i krople CA .

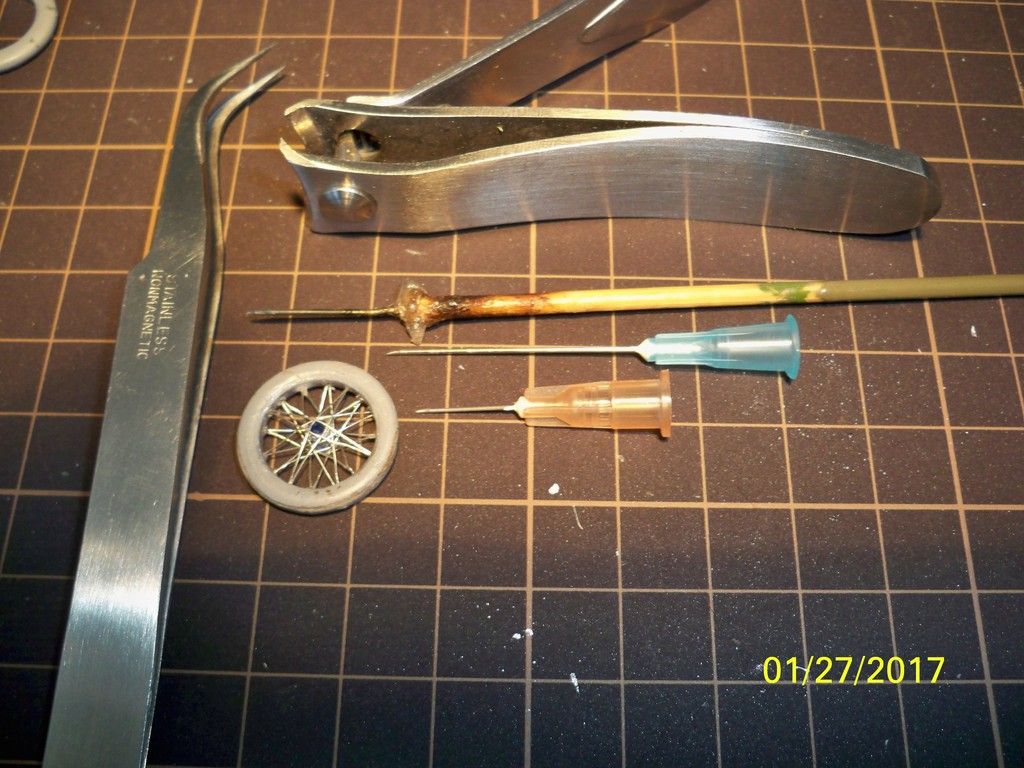

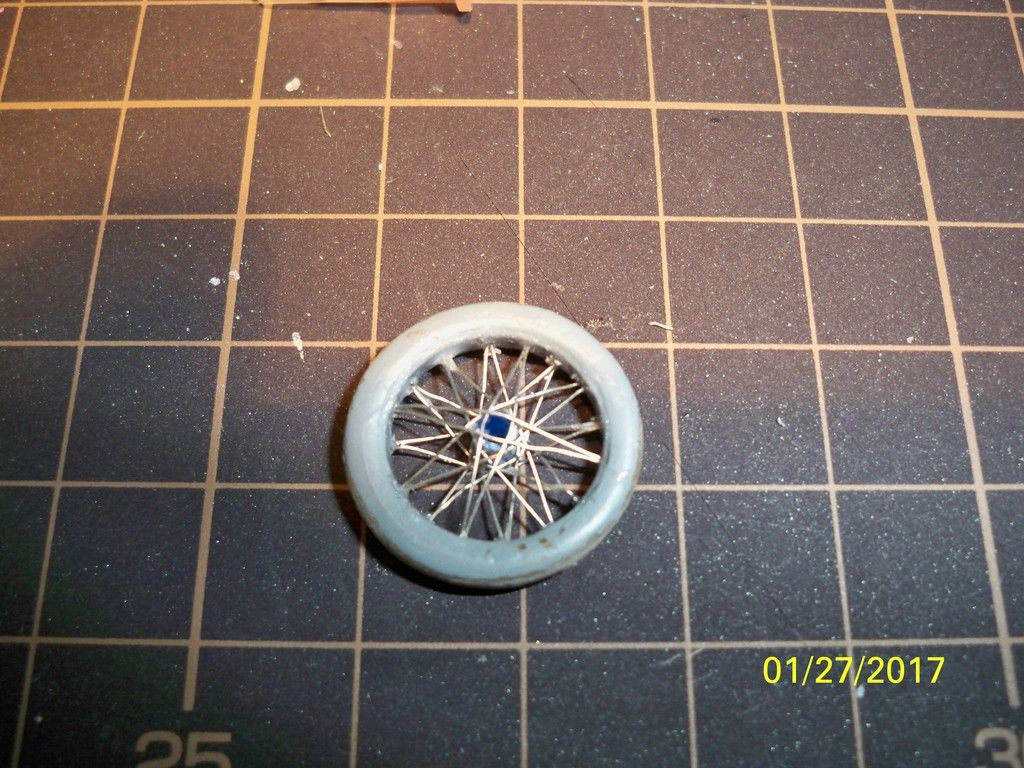

Warsztat oraz debiutancki efekt godziny pracy :)



Teraz to już tylko warstwa lakieru na opone , papier ścierny i finalne malowanie na szaro-mysio

--
POZDRAWIAM
MODELARZ-AMATOR
CIDER

Odpowiedz na tę wiadomość

28-01-17 00:39  Odp: [R] AVIATIK-BERG 30.40 MPModel 1:33
CIDER

Na Forum:
Relacje w toku - 3
Relacje z galerią - 3


Jedno kółko więcej niż Ty , czyli półtora kółka :):):)

--
POZDRAWIAM
MODELARZ-AMATOR
CIDER

Odpowiedz na tę wiadomość

28-01-17 14:28  Odp: [R] AVIATIK-BERG 30.40 MPModel 1:33
CIDER

Na Forum:
Relacje w toku - 3
Relacje z galerią - 3


Witam

Nie pozostało już nic więcej do zrobienia ( wg mnie ) przy tym modelu wiec pora na galerie końcową .
Model z tych co to skleja się wypoczynkowo i bez problemów , a także pole do eksperymentów dla mnie .
Do pana Marka : Może by wydać szablon cz.16 i 17 w którymś z wydań MPModel lub przynajmniej link do prawidłowo zwymiarowanych tychże części ?

Podziękowania za wsparcie Wam wszystkim , oraz autorowi za opracowanie .

Dobra , pora na galerie i .... kolejny model :)






No i fota grupowa


--
POZDRAWIAM
MODELARZ-AMATOR
CIDER

Odpowiedz na tę wiadomość

29-01-17 10:32  Odp: [R/G] AVIATIK-BERG 30.40 MPModel 1:33
CIDER

Na Forum:
Relacje w toku - 3
Relacje z galerią - 3


Zaiste , QNiu szmotopłaty to wdzięczny modelarsko temat , a i same aeroplany mają to COŚ
A więc może się pokusisz ?

Ryszardzie , zatem z uporem maniaka biorę na mate następnego druciaka

Mariusz , Ty wiesz ..... moje ręce już przygotowane ....:):)

Jeszcze raz dzięki Wam wszystkim i miłego oglądania

Do zobaczenia wkrótce !

--
POZDRAWIAM
MODELARZ-AMATOR
CIDER

Odpowiedz na tę wiadomość
