22-07-09 00:30  [Relacja/Galeria] Kolejny... Hiei ;) [1:300 - Mały Modelarz]
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Witam

Jako, że jest to mój pierwszy post w temacie Relacja wypadałoby powiedzieć kilka słów o sobie. Nie jestem "zawodowym" modelarzem. Jako nastolatek zajmowałem się tym hobby, jednak później nastała długoletnia przerwa.
Postanowiłem zająć się budową Hiei niejako rekreacyjnie. Czemu jeden z japońskich pancerników? Tego chyba nie trzeba tłumaczyć: BO SĄ PIĘKNE :)
Moje założenia są następujące:
- model będzie malowany
- z uwagi na cięcie kosztów postaram się uniknąć jakichkolwiek dodatków fototrawionych, toczonych luf, wycinanych laserowo wręg i innych kosztownych wsysaczy gotówki.
- z uwagi na ograniczoną ilość czasu budowa nie będzie należała do błyskawicznych.



Jak już wspomniałem jest to mój pierwszy model po długiej przerwie, a w "zawodzie" kształciłem się za czasów, gdy wiele obecnych technik było mi nie znanych, proszę o wyrozumiałość.



No to zaczynamy:
Bazą jest model HIEI z MM w skali 1:300 (teoretycznie nie jest to najszczęśliwsza skala do ukazania detali, ale minęły mi już czasy gigantomanii i marzeń o YAMATO w skali, 1:100).
Jako dodatkowe źródło danych używam planów HIEI z Profili Morskich

SZKIELET
Klasycznie naklejany na tekturę 1mm. Z uwagi na to, że wręgi wycinam nożyczkami przed przyklejeniem ich na karton najpierw wycinam je dokładnie. Taki sposób to mój nawyk z przeszłości, ma on pewne zalety jak i wady. Wycięcie ich wcześniej, pomimo podwójnej pracy pozwala na łatwiejsze prowadzenie nożyczek przy "zabawie" z cięciem tektury (mamy w zasadzie prowadnicę dla nożyczek a dodatkowo krawędzie nie są zawijane oraz zawsze to 0.5mm grubości mniej do krojenia) :)


Na tym etapie używałem dwóch rodzajów kleju:
- HEMOL Wamod - jako zamiennik mojego niegdyś ulubionego Hermolu (naklejanie wręg na tekturę)
- tzw. KLEJ UNIWERSALNY - Wamod, coś w tylu WIKOLU (naklejanie mniejszych elementów na tekturę i montaż gotowego szkieletu)
Później poszerzyłem je o CYJANOPAN i Polimer z Dragona (jak na polimer mój jest bardzo gęsty, za szybko wysycha i nitkuje niemiłosiernie)
Za dawnych czasów moim faworytem był najpierw Uniwersal, później Hermol. Niestety dziś chyba już nie produkowane. Nieocenioną pomocą posłużył mi pan z jednego z łódzkich sklepów modelarskich, a zaproponowany przez niego Klej Uniwersalny był podstawą przy montażu szkieletu.

Z uwagi na fakt, ze nie podobał mi się pomysł z MM na wykonanie "łącznika" pomiędzy górną a dolną częścią burty w miejscu gdzie jest ona rozdzielona, dokonałem pewnej modyfikacji:
Tu widok wręgi przed i po operacji


A tu widok szkieletu z dodatkowym elementem, który wykonałem.. Dodam, że jest on przydatny przy usztywnieniu górnej cz. szkieletu, który z uwagi na znaczną długość i niewielką wysokość do sztywnych nie należy.


Pracę przy składaniu szkieletu podzieliłem na 2 etapy:
1. najpierw góra, wzmocniona "kątownikami" z tektury na miejscach łączenia wręg i odleżakowana przez klika dni pod stosem księg (ciężki tom "Burzy nad Pacyfikiem" Flisowskiego z "Hiei" na okładce jest nieoceniony ;) )
2. doklejenie dolnej części szkieletu.


Po sklejeniu szkieletu nadszedł czas na część podwodną. Wybrałem szpachlowanie. Z uwagi na opory w używaniu pianki uszczelniającej (szkielet nie jest pancerny, puchnięcie pianki, możliwość zwichrowania kadłuba, mała sztywność tak uzyskanej pianki, duże dziury do uzupełniania po piankowaniu) postanowiłem wykonać piankowanie kadłuba wklejając gotowe elementy ze styroduru.

Jako, że nie pogrubiałem wręg i usztywniłem kadłub wstawiając "kątownik" okazało się, że dodałem sobie dodatkowej pracy jaką było takie pasowanie kostek ze styroduru, aby mieściły się idealnie pozostawiając jak najmniejsze szczeliny


Małe struganie


I szpachlowanie. Z obawami, ale zrezygnowałem pierwszej warstwy wykonanej szpachlą samochodową, gdyż uznałem że pianka styrodurowa ma wystarczającą twardość i nie powinna się zapadać podczas szlifowania. Użyłem zwykłej szpachlówki AKRYL-PUTZ firmy Śnieżka Pierwsza warstwa szpachli:


Po wstępnym szpachlowaniu, dodałem bąble przeciwtorpedowe


Wykonałem stępki przeciwprzechyłowe? Zastanawiałem się jak nadać im odpowiednia sztywność i uniknąć zwichrowania. Podkleiłem je warstwą preszpanu, który zestrugałem z jednej strony tak by tworzył klin, całość pomalowałem w celu impregnacji lakierem (szkoda zdrowia na tonę supergluta), przeszlifowałem papierem ściernym, poprawiłem po raz kolejny z lakieru i znów przeszlifowałem (ostatecznie papier 1200). Po przyklejeniu miejsce łączenia z kadłubem poprawione szpachlą i wyszlifowane - z efektu jestem zadowolony.


Następnie szlifowanie, szpachlowanie, szlifowanie itd. Pod koniec szlifowania pomagałem sobie lakierem podkładowym w kolorze czerwieni/brązu, wstępnie po to by zobaczyć niedostatki szlifowania, ale kolor mi się spodobał i postanowiłem go wykorzystać do malowania ostatecznego (na koniec zabezpieczę go warstwą matowego lakieru bezbarwnego).

By urozmaicić sobie pracę jednocześnie rozpocząłem deskowanie pokładu. Nie podobał mi się oryginalny, rozważałem wykorzystanie poprawionego pokładu z "konradusa" ostatecznie zdecydowałem się na wykonanie go we własnym zakresie Okleina meblowa (dostępna w dziesiątkach kolorów w każdym markecie). Aby nadać pokładowi klimatu wybrałem 2 rodzaje okleiny (różniące się od siebie nieco odcieniem). Za pomocą noża olfy i linijki ponacinałem ją w pasy o dł 20mm, później nadszedł czas na naklejanie na odrysowany na preszpanie pokład. Tu przydał mi się brązowy preszpan. Paski losowo wybierane raz z jednego odcienia, raz z drugiego. Całość po naklejeniu "zafugowana" czarną farbka wodną (nie chciałem aby fuga była bardzo widoczna więc nie pastowałem dokładnie pokładu, a jedynie delikatnie przetarłem farbą którą jeszcze szybciej usunąłem za pomocą wilgotnej szmatki, czasem przydaje się delikatny detergent np. mydło uważając by nie zmoczyć całości - preszpan jak papier wciąga wodę). Po wszystkim dla utrwalenia i w celu ochrony przed rozmazywaniem "fugi" pokryłem pokład warstwą matowego lakieru w sprayu.

Obrys pokładu nadbudówki wydawał mi się niewłaściwy (za głęboki łuk pod barbetę działa B) poprawiłem go wg własnego uznania, by w przyszłości uniknąć ew. dziury

Wykonałem także:
Stery - w środku rusztowanie z preszpanu, całość, impregnowana lakierem i przecierana papierem ściernym. Dodałem uplastycznienie naklejając przetłoczenie.


Śruby - łopaty z wycinanki nie podobały mi się więc wykonałem nowe (z preszpanu impregnowanego na krawędziach cyjanopanem ), struganiem i szlifowaniem pocieniłem krawędzie, tak by łopata w przekroju zwężała się od dołu ku górze. Części podtrzymujące wały także wykonałem we własnym zakresie. Wdaje mi się, że miejsca rozmieszczenia śrub, wyjść i długość wałów są w MM jakoś dziwnie rozmieszczone.


Jakiś czas temu pojawił się problem, który zmusił mnie do podjęcia radykalnych działań. Jak już pisałem kadłub szpachlowany był szpachlówką akrylową, na stydodurze. Nie wiem czemu, ale po kilkumiesięcznym leżakowaniu (miałem długą przerwę w klejeniu) nagle pojawiły się mikropęknięcia - w 2-3 miejscach, a w kilku minimalne krowie żebra. Zdziwiło mnie to, gdyż "krowie żebra" pojawiły się nawet tam gdzie warstwa szpachli była grubsza niż przysłowiowa kartka papieru. Stało się to podczas ostatniej "pory deszczowej". Może się mylę, ale podejrzewam, że tektura wciągnęła wilgoć z powietrza i nieco spuchła. Problem w zasadzie zlikwidowałem przy kolejnym szpachlowaniu i malowaniu, ale nie dawał mi spokoju. Przesadził o wykonaniu tego, o czym już myślałem, ale z lenistwa chciałem zarzucić na cz. podwodnej - wykonania pasów poszycia.
Zrobiłem je z papieru drukarkowego, naklejałem za pomocą rozcieńczonego Wamoda Uniwersalnego (długo zastanawiałem się nad wyborem kleju), całość po raz kolejny pomalowałem lakierem podkładowym.

Musze przyznać, że wypadek (z wilgocią?) wyszedł mi jednak na dobre, bo z efektu jestem zadowolony a i kadłub wygląda ciekawiej. O nitach nawet nie myślałem - nie ta skala, nie takie doświadczenie i umiejętności jak u kolegów budujących Yamato i Takao (moje wyrazy uznania).

Jednocześnie wykonałem "to coś" na dziobowej cz. kadłuba wg planu z Profili Morskich.


Teraz czas na przeschniecie, szlif drobnym papierem w celu złagodzenia ew krawędzi i wygładzenia powierzchni oraz finalne malowanie.

Na zakończenie chciałbym podziękować koledze Witkowi, który swego czasu rozwiał moje wątpliwości dotyczące sposobu na deskowanie.

--

Post zmieniony (17-03-12 19:59)

Odpowiedz na tę wiadomość

22-07-09 01:20  Odp: [Relacja] Kolejny... Hiei ;)
vansen



Na Forum:
Relacje w toku - 1


Nieźle... Toś mnie rozwalił. Powodzenia i more pikczers pliz :)))

--

Post zmieniony (24-10-11 14:55)

Odpowiedz na tę wiadomość

22-07-09 07:50  Odp: [Relacja] Kolejny... Hiei ;)
Kemot



Na Forum:
Relacje w toku - 8
Relacje z galerią - 1
Galerie - 6


 - 6

Bardzo ciekawa relacja. Z przyjemnością się ją czyta.

Zastanawiam się nad tymi pęknięciami. Ja raczej takiej szpachli bym nie użył. Podejrzewam, że to było przyczyną pracy kadłuba. Ten akryl to chyba zachowuje się jak typowy gips, więc bardzo wrażliwy jest na wilgoć. Ale nie ma tego złego co by na dobre nie wyszło, kadłub wzbogaciłeś o pasy i wygląda znakomicie.

Pokład w Hiei na krawędziach ma szarą stal. Czy będziesz to jeszcze dodawał? Bo na pokładzie nadbudówki widać że jest.

Mogłeś troszkę uwypuklić łopaty śrub, żeby nie były takie płaskie.

Jeszcze raz napiszę. Bardzo fajna relacja się zapowiada. Na pewno będę tu stałym bywalcem.

Powodzenia w budowie!

--
pzdr
Kemot

Odpowiedz na tę wiadomość

22-07-09 08:43  Odp: [Relacja] Kolejny... Hiei ;)
Mario

Na Forum:
Relacje w toku - 1
Relacje z galerią - 1
Galerie - 3


W Rupieciarni:
Do poprawienia - 2


Ciekawy pomysł z tym pokładem. rozumiem, że to okleina taka samoprzylepna jest, drewnopodobna?

Pozdrawiam
Mariusz

Odpowiedz na tę wiadomość

22-07-09 10:39  Odp: [Relacja] Kolejny... Hiei ;)
Janisz

W Rupieciarni:
Do poprawienia - 1


"No ładne cacko........."

Te mikropęknięcia to z pewnością efekt zastosowania szpachli akrylowej.
Kilka lat temu zacząłem budowę HMS "Royal Oak" i aby sobie poprawić jakość pracy też zastosowałem takiego gotowca szpachlowego.
Efekt podobny .........ale mój kadłub poszedł na złom.....

Sorki za offpic.

--
Janisz
---------------------
Verbum nobile debet esse stabile. (łac.)

Przysłowie staropolskie: Słowa honoru należy dotrzymywać.

Odpowiedz na tę wiadomość

22-07-09 11:41  Odp: [Relacja] Kolejny... Hiei ;)
paweł

Na Forum:
Galerie - 2


Świetny pomysł z tą okleiną meblową , bedę wiedział co wykorzystać przy pokładach do mojego "HOUSTONA".... Dzieki za pomysł...

--
Pozdrawiam

Odpowiedz na tę wiadomość

22-07-09 12:05  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Kemot:
Pas stalowy będzie - pierwsze 3 zdjęcia pokładu to pokład przed "fugowaniem" i obróbką, 4-te to nadbudówka po "fugowaniu" i przycięciu krawędzi desek, potraktowana warstwą lakieru bezbarwnego. Na pokłady zostanie naklejony pas. Masz racje jeśli chodzi o śruby. Podczas budowy przeleciał mi taki pomysł przez głowę, ale za szybko je zmontowałem i zapomniałem o nim.
Nie mam doświadczenia w szpachlowaniu i też nie wiem czy na 100% użyłbym po raz drugi szpachli akrylowej. Jej plusem jest łatwość nakładania, dłuższy czas schnięcia, łatwość obróbki. Nie nadaje się do kładzenia na niezaimpregnowane poszycie (w moim przypadku takiego zagrożenia nie było). Jeśli użyłbym jej po raz drugi - tym razem ostro zaimpregnowałbym wręgi.

Mario:
Zgadza się okleina jest drewnopodobna. Kupisz ją "na centymetry" (na pokład nie trzeba dużo dobrać należy jedynie 2 odcienie) w dużym wyborze w każdym markecie budowlanym, najczęściej w okolicach działu z tapetami.

Pawelciol:
Mała porada usprawniająca pracę. Początkowo miałem zamiar ciąć okleinę na oddzielne deski, zmieniłem jednak zdanie. Nacinałem okleinę tak by nóż przeciął jedynie zewnętrzną warstwę (widać to na pierwszym zdjęciu). Dzięki temu deski szybciej i łatwiej się odkleja, są proste i masz je pod ręka w jednym miejscu.

--



Post zmieniony (22-07-09 13:10)

Odpowiedz na tę wiadomość

22-07-09 14:14  Odp: [Relacja] Kolejny... Hiei ;)
szyszkownik



Na Forum:
Relacje w toku - 3
Galerie - 2


Grupa: WLKP

Witam,

na wstępie powiem tyle: ALE MI SIĘ MORDKA CIESZY:)

Tym bardziej, że w tym momencie też kleje japońca, też piankuję, potem szpachla, blachy, deskowanie itd.

Pięknie to wygląda, zwłaszcza bąble przeciwtorpedowe!:) Super efekt!

W związku z tym mam mnóstwo pytań:)

1. jakim lakierem impregnowałeś piankę przed szpachlowaniem?
2. czy zabezpieczyłeś zewnętrzne obrysy wręg cyjanopanem?
3. W jaki sposób wykonywałeś bąble przeciwtorpedowe? na fotce widać naklejony obrys, natomiast jak nakładałeś szpachle, kiedy odklejałeś obrys? Interesuje mnie technologia obróbki szpachli przy tak niewygodnym elemencie na kadłubie.
4. czy na bąblach przeciwtorpedowych powinien być obrys blach? Sugerując się modelami Yamato Witka i Takao Batonusa chyba nie, choć to tak z partyzanta wyciągnięte wnioski;) Chętnie usłyszałbym odpowiedź na te pytanie bardziej obytych w tych kwestiach:)
5. Skąd brałeś informacje na temat szerokości i rozmieszczenia blach? Wydaje mi się że tych blach "na wysokość" było więcej. Jak będe miał chwilę podrzucę Ci foty kadłuba Hiei z widocznymi blachami.
6. jakiej szerokości są w Twoim modelu deski na pokładzie? Na ostatniej fotce deskowania po fugowaniu widać, że miejscami deski odstają od siebie "podstawami", znaczy krótszymi bokami. Troszkę psuję to efekt końcowy, a fuga tylko to uwypukliła, ale to tak na doczepkę;)

Cała reszta MIODZIO!:)

PS. Jako pasy blach mogłeś wykorzystać papier satynowany, ma on fakturę bardziej zbliżoną do pomalowanej szpachli niż ta zastosowana przez Ciebie. To taka nowinka, której sam się dowiedziałem dzięki uprzejmości kolegów modelarzy.

--
ku chwale kartonu!!! ;)

Odpowiedz na tę wiadomość

22-07-09 15:50  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Witaj Szyszkowniku.
Dziękuje za uwgi i sugestie. Już śpieszę z odpowiedziami:

1. Nie impregnowałem pianki przed szpachlowaniem. Nie jestem w 100% pewnien, ale odradzam takie działanie, gdyż styrodur (tak jak i styropian) niezbyt dobrze znosi rozpuszczalniki zawarte w lakierach. Nie chciałem ryzykować topienia się pianki.

2. Nie zalewałem obrysów wręg cyjanopanem, ani lakierem. Jednak jak napisałem w poprzednim poście, gdybym robił to po raz drugi - zaimpregnowałbym wręgi.

3. Bąble - zrobiłem eksperymentalną techniką. Uznałem, że wręgi w przekroju z grubsza mają już zarys bąbli (szczególnie w części bliższej lustra wody - tam gdzie widoczny jest charakterystyczny uskok, tak ciężki do wykonania za pomocą kartonu, podobnie jest z powierzchnią boczną) i w sumie najbardziej należy przyłożyć się do wykonania krawędzi połączenia bąbla z poszyciem (dolna, dziobowa i rufowa krawędź). Obrys Bąbla to w moim przypadku taśma elastyczna (to zielone). Teraz kolej na nakładanie szpachli. Najlepiej robić to etapami, tak by nie zdążyła zaschnąć. Obrys zdejmujemy jak najszybciej, tak by szpachlówka nie zdążyła stwardnieć i nie powstały wyrwania i zadziory przy zdejmowaniu. Później czas na szlifowanie, poprawki itp. Jak już wspominałem - nie jestem specjalistą od szpachli i nie mam w pełnego przekonania do wybranej przeze mnie szpachlówki akrylowej, ale tu ma ona niezaprzeczalny "+" nie schnie tak szybko i daje czas na usunięcie obrysu. Nie znam się, może istnieją inne rodzaje (nie akrylowe), które dają ten sam efekt.
Mała dygresja - dla lepszej obróbki, szpachla dostała delikatna warstwę gruntu. Jednak tu należy uważać, bo jest w nim dużo wody i może rozmoczyć nam to kadłub. Czynność ta ułatwiła mi pracę - kadłub jest bardziej zwarty (mniej pyli)

4. Może zrobiłem błąd. Także chętnie posłucham osób bardziej obytych w temacie. Oparłem się na przekroju jaki znalazłem w internecie (na aukcji internetowej Gakkena - chyba nr.65 jest skan strony. Szkoda, że nie stać mnie ta tę pozycję)

5. Będę bardzo wdzięczny za zdjęcia, rysunki... cokolwiek co dotyczy Hiei - niestety nie udało mi się znaleźć ich zbyt wiele. Może źle szukałem. Szerokość wyliczyłem z w/w skanu (wiem, ze nie jest to najlepsza metoda, ale nie miałem innej), troszkę podpierałem się 3D "Kongo" z Militariów i zdjęciami.

6. Deski powinny być chyba 0,8mm, ja zrobiłem 1mm. Może to i za dużo, ale uznałem, że wielkiej różnicy nie będzie widać, a łatwiej ciąć równe 1 niż równe 0.8 :) Deski rzeczywiście czasem delikatnie odstają od siebie, zdjęcie jest w makro więc jeszcze bardziej to wyolbrzymia, ale nie jest to tak widoczne gołym okiem. Może to wynikać z kurczenia się okleiny, a może to moje niedbalstwo. Fuga jest delikatna, nie chciałem, by zalewała wszystko. Uważam, że w 1/300 nie powinna być zbyt widoczna. Do wykonania pokładu użyłem brązowego preszpanu - dzięki temu ew. szpary są jeszcze mniej widoczne.

Jako blachy testowałem także kalkę techniczną, ale nie nie sprawdziła się z użytym klejem. Możesz napisać coś więcej o wspomnianym "papierze satynowanym"? Może przyda się na burty. Z fakturą papieru na cz. podwodnej jeszcze nie skończyłem. papierem 1200 zostanie on delikatnie wygładzony w celu usunięcia zadr, niedokładności, złagodzenia krawędzi. Powinno to zmniejszyć różnicę. Później finalna warstwa farby i lakier mat.

W jednym z moich postów pytałem już o właściwości lakieru podkładowego. Chciałbym taki kolor zostawić. Czy warstwa matu bezbarwnego wystarczająco go zabezpieczy? Czy ktoś z Was stosował już podkład jako lakier finalny? Z jakim skutkiem?

Pozdrawiam

--

Odpowiedz na tę wiadomość

22-07-09 18:04  Odp: [Relacja] Kolejny... Hiei ;)
Kwiatek



Na Forum:
Relacje w toku - 1


W Rupieciarni:
Do poprawienia - 4


 - 5

Zapowiada się bardzo ciekawie. Okręty w 1:300 zaczynają mnie przekonywać do swoich walorów, w odpowiednich rękach oczywiście ;-)

--
Malowaniu modeli mówię głośne TAK ;-)

Zakończone: T-40, Przodek
Nowe: T-26, Monitor "Warszawa"

Odpowiedz na tę wiadomość

22-07-09 20:39  Odp: [Relacja] Kolejny... Hiei ;)
Armida



odpowiedziałem na ten post, ale napisze jeszcze raz laker podkladowy me tendencje do połowienia, ale lakier bezbarwny zapobiegnie temu.

Odpowiedz na tę wiadomość

22-07-09 20:45  Odp: [Relacja] Kolejny... Hiei ;)
Jasiek



Na Forum:
Relacje w toku - 7
Relacje z galerią - 9
Galerie - 1


Pomysł z okleiną na pokład zarąbisty. HEMOL Wamodu radzę zastąpić czymś innym, kupiłem zamiast HERMOLU i żałuję. Jeżeli to jest twój pierwszy model po długoletniej przerwie w sklejaniu to po prostu brak mi słów. Gratuluję talentu!

Pozdrawiam!

Odpowiedz na tę wiadomość

22-07-09 21:58  Odp: [Relacja] Kolejny... Hiei ;)
szyszkownik



Na Forum:
Relacje w toku - 3
Galerie - 2


Grupa: WLKP

Wielkie dzięki za wyjaśnienie obróbki bąbli!

A propos zagruntowania pianki, to ja w swoim modelu po wyszlifowaniu pianki do obrysu wręg zapędzlowałem ją caponem. W pierwszym momencie stała się ona miękka jak szwamka do naczyń, czy coś w tym stylu, ale po wyschnięciu stwardniała i nie zmieniła kształtu, to znaczy nie pozapadała się. Wydaje mi się, że mimo wszystko jest ona jeszcze nie dostatecznie twarda, aby położyć na nią szpachlę. i tu jestem przed dylematem- co dalej? Myślę o zalaniu jej jeszcze dodatkowo cyjanopanem, ale chyba szkoda zdrowia..;/ W Twoim modelu myślę, że podłoże, to znaczy niezagruntowana pianka, która bądź co bądź pod naciskiem ulega odkształceniom jest sprawcą pęknięć, ale to tylko domysły

O papierze satynowym usłyszałem niedawno na poznańskim spotkaniu modelarskim, dostałem nawet spory zapas od kolegi Jaroslava. Nie sprawdziłem jej natomiast w praktyce. Z grubsza chodzi w niej o to, że ma ona "czystą" fakturę w odróżnieniu od standardowego papieru z wycinanki- po malowaniu widać na niej włoski. Zamiast zaglutowywać i szlifować można użyć właśnie wspomnianego papieru.

A tutaj fotka kadłubu Kongo. Doliczyłem się chyba 14 pasów od dna do pokładu czyli 7 pasów do doklejenia. Widać jednak, że ich szerokość jest różna w zależności od wysokości umiejscowienia na kadłubie + dodatkowa blacha pod kluzę kotwiczną i odwzorowując to można zwariować;)



Pozdrawiam i jak możesz to odezwij się na gg, myślę, że mogę pomoc jeśli chodzi o foty jednostki.

--

ku chwale kartonu!!! ;)



Post zmieniony (22-07-09 22:10)

Odpowiedz na tę wiadomość

24-07-09 17:36  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Pianka ze styroduru, jest dość twarda (oczywiście bez przesady). Jest zdecydowanie lepsza, niż zapadające się pod lekkim naciskiem pianki używane np. do robienia kompozycji kwiatowych w kwiaciarniach. Oczywiście nie jest "pancerna". Może to głupie, co napisze, ale kadłub zachowywał się jak"żywy organizm" tak jakby pracował, i reagował na dużą wilgoć w powietrzu leżąc sobie spokojnie nie dotykany wysoko na półce w szafie.

W czasach, gdy zajmowałem się modelarstwem, nie używaliśmy niemal wcale cyjanopanu, super gluta itp. (taki to był ciemnogród :) ). Przyznaje, że jest on bardzo pomocny, czasem jednak można go zastąpić czymś innym. Wały, stery, stępki, duże powierzchnie łopat śrub, impregnowałem zwykłym lakierem modelarskim - w moim przypadku: "Semi-Gloss Clear Lacquer Finish" Model Mastera (myślę, że wiele innych może go zastąpić). Cenowo - taniej, zdrowotnie i zapachowo - nieco lepiej niż Cyjanopan, a że schnie wolniej - cóż modelarstwo jest dla cierpliwych. Oczywiście zgadzam się że w pewnych sytuacjach żaden lakier nie zastąpi poczciwego supergluta.

Będąc przy temacie okołoglutowym mam pytanie do "Drutologów":
Planuje wykonać relingi itp. Skala 1/300 jest niezbyt wdzięczną. Mam dość sztywny drut - słupki 0,3mm, poprzeczki 0,2mm. Czy nie wygląda za topornie? Dokonałem małej próby i wykonałem poręcze przy barbecie, poręcz: 0,3mm, słupki: 0,2mm. Poniżej zdjęcia z eksperymentu, pomalowanego na szybko. To moja pierwsza drutologia w życiu więc proszę o łagodny wymiar kary jeśli chodzi o technikę.


Pozdrawiam

--



Post zmieniony (24-07-09 17:36)

Odpowiedz na tę wiadomość

31-07-09 11:41  Odp: [Relacja] Kolejny... Hiei ;)
krystian



Na Forum:
Relacje w toku - 6
Relacje z galerią - 6
Galerie - 19


Cytat TomS:
" tak jakby pracował, i reagował na dużą wilgoć w powietrzu leżąc sobie spokojnie nie dotykany wysoko na półce w szafie."
Wysoko nie będzie leżał spokojnie, przetrzymywanie modeli kartonowych wysoko [pod sufitem] nie jest dla nich zbyt zdrowe, karton pod wpływem wilgoci się "rozciąga" powodując różne zapadnięcia...

Cytat TomS:
"Mam dość sztywny drut - słupki 0,3mm, poprzeczki 0,2mm. Czy nie wygląda za topornie?
Bardziej proponowałbym robić z drutu 0,2mm tak słupki jak i poręczę lub 0,2mm słupki i ok.0,1mm poręcze.


A model zapowiada się ciekawie.

--
U sąsiadów: Bismarck (AH)
Wspólna: LZ-129 Hindenburg 1:200

Odpowiedz na tę wiadomość

09-08-09 14:13  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Witam.

Prace powoli posuwają się do przodu. Niedługo postaram zamieścić dalszą część relacji.

Stanąłem przed dylematem, może ktoś pomoże mi go rozwiązać? Zastanawia mnie kwestia poręczy przy kazamatach dział burtowych w okrętach typu Kongo. Poniżej zamieszczam dwa zdjęcia:
Pierwsze z wczesnego okresu (Kongo):


Drugie z późniejszego (Kongo w chyba 1929r):


Widoczne na nich są interesujące mnie poręcze.
Problem w tym, że na zdjęciach z późniejszego okresu służby - lata 40, ich nie widać (dodam, że nie mam zdjęć przedstawiających je z bliska i opieram się na fotografiach robionych z dalszej odległości co może mieć wpływ na widoczność szczegółów).
Czy ktoś ma materiały dotyczące "poręczy" w Kongo a w szczególności Hiei i mógłby odpowiedzieć na pytanie: były w 1942r czy nie i ew. jak wyglądały?

Odpowiedz na tę wiadomość

02-09-09 18:03  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Witam.

Niewiele przybyło, cóż okres wakacyjny...

------------------------------------------------------------

Poszycie potraktowałem papierem 1200 w celu usunięcia zadziorów, wygładzenia krawędzi i zlikwidowania nierówności papieru na pasach imitujących blachy. A następnie pomalowałem go warstwą lakieru matowego. Zniknęła wspominana przez Szyszkownika różnica w fakturze papieru.

Podczas prac okręt miał mały wypadek - lot z wysokości pół metra i wymagał (na szczęście maleńkiego) remontu. Cóż pewne rzeczy, pewnym osobom, wybacza się ;) Niewielkim nakładem prac został szybko przywrócony do stanu poprzedniego.

Z uwagi, że mam zamiar wykonać zejściówki, pomalowałem na czarno wnętrza wybranych segmentów szkieletu.


Przyklejanie pierwszego pokładu, czyli Hiei jako galera ;)


Dokończyłem osłony wałów i pomalowałem je. Wały wykonałem z rurki mosiężnej o średnicy 2mm (różne średnice do zdobycia w większości marketów budowlanych - w moim przypadku OBI) Zastanawiałem się, czy zostawić je w naturalnym kolorze, jednak uznałem, że powinny mieć kolor srebra, stali lub chromu. Elementy zostały wstępnie zmontowane.



Przed przyklejeniem pokładu górnego postanowiłem wzmocnić rusztowanie pod nim. Dodałem elementy z tektury piwnej (tu można powiedzieć, że jest piwna, w 100% bo pochodzi z podstawek pod piwo), przerobiłem niektóre elementy - przechodziły pod zejściówkami, otworami na maszty, - w tych miejscach zostały usunięte, podobnie postąpiłem z wnękami na "wentylatory?" w tylnej części pod pokładem samolotowym. Tak jak we właściwym kadłubie, zamalowałem na czarno segmenty pod zejściówkami oraz tam, gdzie będą bulaje.



Pokład został wzbogacony w "metalowe pasy" na krawędziach. Zanim je przykleiłem dokonałem podmalowania farbą krawędzi znajdujących się najbliżej desek, tak by w przyszłości nie mieć problemów z malowaniem i nie brudzić pokładu. Części nakleiłem polimerem Dragona. Nie przepadam za nim, ale tu dobrze się sprawdził, pokład polakierowałem wcześniej warstwą matowego lakieru, okazało się, że dodatkowo świetnie zabezpiecza on deski przed ubrudzeniem klejem, gdyż można go (nim zaschnie) idealnie doczyścić. Nawierciłem otwory dla słupków relingu (wiertło 0,3mm). Przy okazji zrobiłem sobie podwójną robotę, gdyż czynność ta znów będzie musiała być powtórzona po szlifowaniu krawędzi połączeń i malowaniu.
Przed przyklejeniem burt postanowiłem nieco zmodyfikować szkielet. Stwierdziłem, że w niektórych miejscach będą klejone na "styk" (miejsca połączeń z linią wodną, z uskokiem w środkowej części burty...) – nakleiłem tam dodatkowe elementy, tak by burta miała lepsze oparcie. Niejako z rozpędu dokonałem tego też w kilku miejscach gdzie będzie ona łączyła się z pokładem górnym (jest on naklejony na preszpanie, który daje odpowiednią sztywność, ale z racji swej niewielkiej grubości nie daje z kolei idealnego podparcia).



Burty oklejało się w sumie bezproblemowo, nie obyło się bez małego pasowania. Dla ułatwienia sobie pracy odciąłem z cz. rufowej i dziobowej dolny fragment (ten, która opiera się na bąblu) i wklejałem je oddzielnie. Dokonałem też małej modyfikacji: uznałem, że naklejenie burt, a na nich elementu (szarego - wystającego ponad lustro wody) z oklejek formujących bąbel spowoduje zbyt duży (gruby) uskok na linii poszycie-część podwodna. Niewielki uskok jest u mnie pożądany gdyż będzie symulował pas blachy. Postanowiłem wiec wyrzucić oklejki z bąbli i zostawić jedynie te z cz L,L2 L3 (i analogicznie z prawej strony - "P"). Przed przyklejeniem porozcinałem na pasy (takie jak widać na bąblu – dł. ok. 7cm) na następnie skleiłem znów razem - tak by tworzyły jedna część z 6 elementów i imitowały pasy blachy.Tak jak w przypadku pasów blachy na pokładzie pomalowałem krawędź stykającą się z poszyciem dennym.

Burty z kazamatami dział – te sklejałem „na raty” tnąc je na mniejsze części by ułatwić sobie montaż i pasowanie. W cz. dziobowej wykonałem „poręcz”, oraz podkleiłem od spodu fragment pokładu nad pierwszym (zdemontowanym) działem.


Nakleiłem pasy brązowego linoleum pokładu wodnosamolotów, rozdzielane pozłoconym drutem 0.3mm, dodałem obrys pokładu - taki jak na pokładach deskowanych (w MM go nie ma, ale jest na wszystkich zdjęciach przedstawiających okręty typu Kongo).


Linoleum początkowo było częściowo błyszczące (taką farbę posiadałem), ale na ostatnim zdjęciu jest już zmatowione lakierem w sprayu.

W tylnej części (pod pokładem samolotowym) wykonałem "kratownice" w oknach. Uplastyczniłem je dodając obwódkę z drutu i kratę - krata ma nieco większe oczka, w pierwszym odruchu chciałem wykonać mniejsze lub z podwójnej warstwy w celu zwiększenia gęstości, ale po namyśle zostawiłem je tak jak jest - może oczka są duże, ale dzięki temu je widać i efekt bardziej mi odpowiadał.


Pojawiły się także pierwsze (prototypowe) drzwi. Podczas próbnego malowania straciły uchwyt i jeden zawias, będę musiał je później dorobić.


Zdjęcia z wzornikiem wielkości (przepraszam, nie miałem 1gr):





Otrzymałem prezent od znajomego (dzięki Nowy!) - lufy artylerii głównej. Nie zamierzałem kupować firmowych toczonych (cięcie kosztów), te są wykonane niejako specjalnie na zamówienie i po dodaniu kilku detali będą ok.


Obecnie zajmuję się naklejaniem imitacji blach na nawodnej części kadłuba

oraz przygotowywaniem Hiei do malowania.

--------------------------------------------------------------------

Na zakończenie chciałem podziękować Szyszkownikowi za zdjęcia i materiały. Miło mieć świadomość, że na forum są pasjonaci niosący bezinteresowną pomoc nieznajomym osobom tylko dlatego „że to japońskie”. Jeszcze raz: wielkie dzięki Szyszkowniku.



PS. Pytanie: Jaki kolor powinny mieć łańcuchy kotwic: czarne, stalowe, oksydowane, a może pomalowane na kolor okrętu?

Odpowiedz na tę wiadomość

02-09-09 18:50  Odp: [Relacja] Kolejny... Hiei ;)
Jasiek



Na Forum:
Relacje w toku - 7
Relacje z galerią - 9
Galerie - 1


Największe wrażenie robi na mnie deskowany pokład, cała reszta oczywiście też jest super. Na każdym zdjęciu widać olbrzymi wkład pracy jaki wkładasz w ten model. Co do łańcuchów to nie pomogę bo nie jestem znawcą tematu.

Pozdrawiam!

Odpowiedz na tę wiadomość

29-09-09 14:08  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Witam po raz kolejny

Oglądając zdjęcie Kongo (min. zmieszczone wyżej przez Szyskownika) zauważyłem duży płat blachy w rejonie kluzy kotwicznej. Niestety na innych zdjęciach na pasie tym pojawiają się poziome linie podziału. Nie mając pewności, że jest on tam na 100%, postanowiłem z niego zrezygnować i wykonać jedynie poziome pasy. Wg. moich wyliczeń trzeba nakleić dodatkowe trzy w równych odstępach na wyższej cz. burty (dziób) i dwa na niższej (rufa). Z uwagi na to, że burty w HIEI nie są szpachlowane a naklejane nie chciałem dodatkowo pogrubiać ich dolnej krawędzi (linia wodna) i zrezygnowałem z dolnego pasa.
Do wykonania ich użyłem cienkiego papieru, przyklejanego za pomocą rozcieńczonego kleju (coś w stylu wilkolu). Obawiałem się czy delikatnie zaimpregnowana burta oprze się wodzie i nie zwichruje, ale nic złego się nie stało.




W podobny sposób przykleiłem pasy demagnetyzujące. Przeprowadziłem testy na klamrach mocujących wykonanych z drutu 0.2 i 0,1mm – wybrałem ten drugi. Wydaje mi się, że ich rozstawienie w MM jest zbyt gęste, dodałem około 1mm (są co 3mm). Naklejanie ich (Cyjanopanem) to masakra, przy której montaż okapów nad bulajami jest wręcz przyjemnością i relaksem. Zrezygnowałem z wykonywania mosiężnych okuć w bulajach – przy tej skali powinny być one niemal niewidoczne.




Wśród zdjęć HIEI znalazłem jedno z 1941r, na którym widoczne są drabinki-uchwyty przy kluzie kotwicznej i na dziobowej cz. okrętu – postanowiłem je dorobić.
Jednocześnie na podstawie planów HIEI z Profili Morskich podpierając się rysunkiem 3D Kongo wzbogaciłem okręt o owalne elementy (klapy/włazy???) na bąblu (dokładniej na poziomej części w połowie wysokości burty) oraz rury na burtach – przerobiłem ich kształt.




Okręt został pomalowany. Czas na poprawki i ew. drugie malowanie.


Zastanawiam się nad pokryciem burt matowym lakierem. Z uwagi na brak aerografu zmuszony jestem zrobić to za pomocą lakieru w sprayu. Jeśli próbka farby szarej nie zmieni zbytnio koloru w najbliższym czasie czeka mnie także sprayowanie.

--



Post zmieniony (29-09-09 14:10)

Odpowiedz na tę wiadomość

29-09-09 15:51  Odp: [Relacja] Kolejny... Hiei ;)
szyszkownik



Na Forum:
Relacje w toku - 3
Galerie - 2


Grupa: WLKP

Bardzo ładnie wychodzi;)

Co do trzeciego pasa blachy licząc od pokładu na styku linii wodnej myślę, że mogłeś się pokusić o jego dorobienie. Aby krawędź dolna nie była za "gruba" w porównaniu z pozostałymi trzeba było zeszlifować ją na maxa (coś na bibułę nawet jakbyś przesadził to i tak przychodziłby tam 3 pas zakrywając wszystko. Ale to takie wymysły teoretyka, który dawno nie trzymał nożyczek w rękach więc trzeba też i na to wziąć poprawkę;)

Co do pasa blachy w kształcie prostokąta przy kluzie to takowe występowały na większej ilości jednostkach np. również na Fuso. Zabierając się jednak za nie warto mieć model z monografią gdzie widać "pełen rysunek blach", niestety w japońcach to rzadkość.

Skoro model malowany, lakierowany to może i wash? choć to już cieńką granica pomiędzy zepsuciem a ulepszeniem modelu:), ale jak patrzy się na Yamato Witka przed washem i po to chyba warto próbować:)

Pozdrawiam
szyszkownik

--
ku chwale kartonu!!! ;)

Odpowiedz na tę wiadomość

29-09-09 20:52  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Myślałem o zaciekach, przybrudzeniu, otarciach... i przyznam, że kusi mnie. Oliwy do ognia dodało stwierdzenie bliskiej mi osoby, że po pomalowaniu "stał się plastykowy" - chodzi o to, że nagle ze zbioru różnokolorowych pasów, burt, drutu... stał się jednolitą bryłą (o ile nie patrzymy z bardzo bliska) i delikatne brudzenie dodało by mu klimatu.
Przy okazji mała dygresja: dość krytycznie patrzę na swoje wypociny ale oglądanie ich w dużej rozdzielczości w makro jest przerażające. Nagle pojawiają się horrory. Coś, co oglądane w normalny sposób wydaje się OK ew "ujdzie" w makro woła o pomstę do nieba. Też tak macie? Czy fotografia makro i Wam odbiera klimat modelu?\

Kolejna sprawa to zdjęcia i dokumentacja: już byłem o krok od zrobienia płata blachy przy kluzie, jednak analiza innych zdjęć zasiała u mnie wątpliwości. Może trafiłem na złe zdjęcia. Jako przykład podam historie drabinek na dziobie. Na zdjęciu z netu:

ich nie ma
ale na tym samym z innego źródła:

są widoczne
Współcześni budowniczy małych HIEI nie mają tak wspaniałych dzieł jak monografie Skulskiego będące bibliami dla zwolennikó FUSO lub YAMATO.

--



Post zmieniony (29-09-09 20:54)

Odpowiedz na tę wiadomość

30-09-09 08:38  Odp: [Relacja] Kolejny... Hiei ;)
Demon

Na Forum:
Relacje w toku - 4
Relacje z galerią - 31
Galerie - 11


W Rupieciarni:
Do poprawienia - 1


Otwórz jeszcze raz fotkę, "z netu". W miejscach zaznczonych przez Ciebie na drugim zdjęciu "coś" widać - z obu stron kluzy. Szczegóły straciły się pewnie przy obróbce fotki.

--
-------------------------------------------------------------
VW´s don´t drop oil. They just mark their spot
VW nie kapią olejem. One znaczą swój teren.

Odpowiedz na tę wiadomość

30-09-09 09:25  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Zgadza się. "Coś" widać, gdy wiemy czego szukać. Chodziło mi właśnie o odmienne wyniki analizy zdjęć z różnych źródeł bez ich porównywania i braku dokładnej dokumentacji. Zdjęcie kolorowe było u mnie podstawą, a ujrzenie drabinek na czarno-białym skłoniło mnie do ich montażu na już gotowym kadłubie.

Odpowiedz na tę wiadomość

30-09-09 09:41  Odp: [Relacja] Kolejny... Hiei ;)
Sven

Na Forum:
Relacje w toku - 9
Relacje z galerią - 1
Galerie - 5


 - 3

Zobacz w Warship Pictorial "Kongo class battleships" Steva Wipera. Wieczorem, jak będę w domu to zobaczę co tam jest w temacie. W każdym bądź razie są fajne zdjęcia Hiei, nie wspominając o innych okrętach klasy.

--

Sven

HMS Ark Royal

Post zmieniony (30-09-09 11:56)

Odpowiedz na tę wiadomość

30-09-09 16:20  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Sven - byłbym bardzo wdzięczny za informacje na temat zawartości wymienionej przez Ciebie pozycji dotyczącej HIEI oraz wszelakie inne uwagi.

Bazuje na monografii z Profili Morskich (wiem, ze nie jest to najlepsze źródło), monografii o pancernikach typu Kongo (z tego samego wydawnictwa), zdjęciach z netu i kilku z pozycji traktujących ogólnie o marynarce Japońskej. Posiłkuje się rysunkami 3D Kongo z "Militariów", oraz kilkoma zdjęciami modelu HIEI z Gakkena 65 które wyszperałem w necie.
Wiele elementów modelu w MM, pomimo jego wysokiej jakości, jest uproszczonych, wyłapałem kilka "cudów" (np. dziwne, fantazyjne zejściówki na rufie, k. ostatniego działa i brak dodatkowych słupów podtrzymujących bliższe rufie pomosty z działami lżejszego kalibru - tego drugiego nie jestem w 100%pewnien)



Post zmieniony (30-09-09 16:20)

Odpowiedz na tę wiadomość

30-09-09 18:01  Odp: [Relacja] Kolejny... Hiei ;)
Sven

Na Forum:
Relacje w toku - 9
Relacje z galerią - 1
Galerie - 5


 - 3

Publikacja zawiera ok 114 zdjęć pancerników typu Kongo: Kongo, Hiei (21 zdjęć), Kirishima, Haruna, planiki generalne okrętów, rysunki samolotów pokładowych, krótkie opisy przebiegu służby. To publikacja nastawiona głównie na fotografie, które są bardzo dokładnie opisane pod względem analizy konstrukcji w danym okresie, pisze tam że to i to zostało zamontowane, zmienione, itd w odniesieniu do każdej fotografii.

W temacie jw może ta fotka coś pomoże, to samo jak wyżej, ale może coś więcej będzie widać:



oraz zbliżenie:



Generalnie nie wzorowałbym się na przebiegu blach poszycia w okrętach bliźniaczych, zwłaszcza z okresu ich budowy w latach I wś. Przecież podczas kompleksowych przebudów w latach następnych zmieniano także kadłuby, dodając bąble przeciwtorpedowe, skad pewność, że nie wymieniano blach? Skąd pewność, że każdy z bliźniaków miał blachy położone tak samo?
Inna sprawa z dokumentacją: o dobre zdjęcia trudno, a np. plany od Haruo Takami to tylko plany modelarskie, gdzie jest jest zamarkowany przebieg blach co najwyżej części nawodnej, a i to nie dokładnie. Przynajmniej z planów które widziałem tak to wyglądało. Zawsze można też np. wysłać do niego maila, czy coś wie/ma na temat nas interesujący, w tym przypadku blachy kadłuba Hiei.

Ale mniejsza z tym, wiadomo: jak nie ma za bardzo materiałów to można się zabawić w coś na kształt rekonstrukcji, przecież model będzie wyglądał przez to atrakcyjniej, a że może nie zgodnie: niech ktoś pokaże, jak było zgodnie ;)


Aha...parę ciekawostek dotyczących pancerników typu Kongo. Pierwszy z nich, Kongo, został zbudowany w brytyjskiej stoczni Vickers Armstrong Shipyard, podczas gdy pozostałe trzy już w Japonii. Jednakże ok 30% materiałów do budowy Hiei zostało dostarczonych z Wielkiej Brytanii. Kotły, maszynownia, uzbrojenie było wykonane w Japonii lecz na licencji. Było to wielkie wyzwanie dla okrętowego przemysłu japońskiego bo pierwsze pancerniki budowane u siebie Japonia rozpoczęła zaledwie 2 lata wcześniej.

Gruntowna modernizacja Hiei w latach 1936-1939 miała zakres podobny jak na bliźniaczych jednostkach, z tym, że okręt otrzymał eksperymantalną konstrukcję nadbudówki dowodzenia, znacznie różniącej się od bliźniaków.


--

Sven

HMS Ark Royal

Post zmieniony (01-10-09 08:26)

Odpowiedz na tę wiadomość

04-10-09 15:15  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Sven: Dziękuje za informacje.
Chciałbym jeszcze zapytać: Czy na którymś z posiadanych przez Ciebie zdjęć HIEI można potwierdzić ten element?

Dodam, że widziałem go na zdjęciu modelu i znajduje się on jedynie na prawej burcie.

--------------------------

W temacie relacji:

Będąc poza "stocznią" i nie mogąc chwilowo prowadzić prac przy kadłubie, postanowiłem wykonać tabliczki do planowanej podstawki. Z uwagi, że model jest trójwymiarowy, tabliczki także są w 3D.
Napis i ramki wyciąłem nożem Olfy z tekturki piwnej (klasycznie - podstawka od piwa), usztywniałem Cyjanopanem. Całość pomalowana złotym lakierem w sprayu i naklejona na czarny karton. Poniżej zdjęcia w trakcie klejenia i po:

Ostatni etap, to pokrycie całości błyszczącym lakierem bezbarwnym.

Przygotowałem także kotwice. Dokonałem kilku modyfikacji w porównaniu z wycinankowymi. Wzorując się na kotwicy marynarki japońskiej z Fuso (myślę, że kotwice na okrętach typu Kongo nie różniły się wiele), poprawiłem nieco obrys, dodałem "ożebrowanie" i kilka innych elementów, które wykonałem z drutu. Płynne przejścia: ramiona-korpus uzyskałem używając wikolu.
Kotwice pomalowałem na kolor okrętu. Projektant proponuje czarne (zastanawiałem się nad imitującym oksydowanie gunn-metalem), ale myślę, że przyjęte przeze mnie rozwiązanie jest bardziej prawdopodobne.


cdn.



Post zmieniony (04-10-09 16:11)

Odpowiedz na tę wiadomość

04-10-09 16:27  Odp: [Relacja] Kolejny... Hiei ;)
pol

Na Forum:
Relacje w toku - 2
Relacje z galerią - 1
Galerie - 9


kotwice pełen odlot super
pozdrawiam

--
pol / godlewskipawel@wp.pl
ukończone: TK-3 WAK, PzKpfw I Aufs.F WAK, Admirał Uszakow Pro Model,Krupp-Protze Modelik, AB 41 Autoblinda WAK, Pietropawłowsk Modelik, DODGE WC54 WAK, R-27 CYKLON PRO-MODEL,Panhard ,Oldenburg Pro-Model,Staghound Modelik, Wz 34 KK, Kfz 69 Modelik, FAI Modelik, GM C15TA WAK, T-20 WAK, MCV 80 Modelik, M16 MGMC WAK, Tatra 813 Kolos, T-37 Answer, Dragon Wagon GPM,
na warsztacie: Willys MB jepp WAK
w poczekalni:

Odpowiedz na tę wiadomość

04-10-09 17:15  Odp: [Relacja] Kolejny... Hiei ;)
Sven

Na Forum:
Relacje w toku - 9
Relacje z galerią - 1
Galerie - 5


 - 3

Wydaje mi się, że tak, chyba ten element jest widoczny. Poniżej Hiei w lipcu 1942 roku:



Natomiast nie zauważyłem czegoś podobnego na okrętach bliźniaczych.

--
Sven

HMS Ark Royal

Odpowiedz na tę wiadomość

04-10-09 20:09  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Po raz kolejny: wielkie dzięki Sven. Czas zabrać się za dorabianie gadżetu :)

Odpowiedz na tę wiadomość

08-10-09 13:44  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

W budowie ślimacze tempo...


Dorobiłem "dupsik" na rufie


Wykonałem kotwice rufowe.
Tu duże zmiany w porównaniu z wycinankowymi. Pojawiło się ożebrowanie, zmiana kształtu, modyfikacja wygiętego elementu na górnej części trzonka i dodanie kilku elementów.


Zastanawiam się nad sposobem zamocowania ich przy burcie. Na chwilę dzisiejszą pomysł zaczerpnięty z FUSO (dość prawdopodobny w także w przypadku HIEI). W "czerwonych miejscach obejmy, w "żółtych" podpory.


Czy ktoś ma inne propozycje bardziej oddające stan właściwy?

Pozdrawiam TomS

Odpowiedz na tę wiadomość

08-10-09 15:37  Odp: [Relacja] Kolejny... Hiei ;)
yanis

Na Forum:
Galerie - 1


 - 3

-

Post zmieniony (30-09-11 14:26)

Odpowiedz na tę wiadomość

11-10-09 16:24  Odp: [Relacja] Kolejny... Hiei ;)
Sven

Na Forum:
Relacje w toku - 9
Relacje z galerią - 1
Galerie - 5


 - 3

O ile można coś dostrzec, tak to wyglądało na Hiei:



oraz bliźniaczej Harunie:




--
Sven

HMS Ark Royal

Odpowiedz na tę wiadomość

11-10-09 20:44  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Sven, jesteś nieocenionym źródłem informacji. Chodząca encyklopedia okrętów japońskich, włoskich... :) Oglądając Twoje zdjęcia (choć dotyczą pewnie wczesnego HIEI, nie myślę, żeby przedłużając kadłub zmieniali sposób mocowania) dochodzę do wniosku, że właściwy jest 2 lub 3-ci rysunek załączony przez Yanisa - duży element podtrzymujący na środku kotwicy. Podpory oznaczone przeze mnie "żółtymi" kreskami zostają skreślone.

Odpowiedz na tę wiadomość

11-10-09 22:04  Odp: [Relacja] Kolejny... Hiei ;)
Sven

Na Forum:
Relacje w toku - 9
Relacje z galerią - 1
Galerie - 5


 - 3

Tak, to Hiei w 1930 roku. I tak to wyglądało przynajmniej do 1936 roku , gdy okręt poddano rekonstrukcji, utrzymywanej w ścisłej tajemnicy. Bezpośrednio przed rozpoczęciem prac pancernik najpierw zdemilitaryzowano, a wszystkie materiały zostały uważnie zmagazynowane tak by mogły być wykorzystane do późniejszej rekonstrukcji. Dlatego myślę, że kotwica została ta sama, więc jej mocowanie także.

Natomiast na tym fragmencie zdjęcia Hiei z lipca 1942 roku widać jeszcze mniej, tyle tylko, że kotwica jest i pozostała na swoim miejscu:



--
Sven

HMS Ark Royal

Odpowiedz na tę wiadomość

11-10-09 23:06  Odp: [Relacja] Kolejny... Hiei ;)
yanis

Na Forum:
Galerie - 1


 - 3

-

Post zmieniony (30-09-11 14:26)

Odpowiedz na tę wiadomość

21-10-09 14:37  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Witam

Prace nad detalizacją burt trwają...




Działa średniego kalibru w kazamatach burtowych:
Postanowiłem wyciąć otwory obserwacyjne. Z uwagi na brak potwierdzenia ich przeszklenia zrezygnowałem z niego. Bryłę wieży delikatnie kształtowałem, by uniknąć rozwarstwienia papieru. Krawędzie wszystkich otworów (obserwacyjnych i lufy) zabezpieczyłem Cyjanopanem, którego użyłem też do zamaskowania połączenia boki-dach. Wnętrze pomalowałem na czarno i wstawiłem drut udający urządzenia celownicze (także na czarno, front - mający imitować odbłysk szkła zostawiłem nie pomalowany).
Z uwagi na pasowanie, małą ilość miejsca postanowiłem nie naklejać dolnej części na całym obwodzie walca korpusu, a jedynie odpowiednie docięte fragmenty ( z małym zapasem), tam gdzie wystają na zewnątrz burt.




Zakończyłem "drabinkowanie" burt kończąc ostatnią - przy rufowej kotwicy, do zrobienia zostaną drabinki doklejanie oddzielnie (w sumie jeszcze 6 szt.)


Nie zamalowałem jeszcze na czarno otworów wypadających na węrgach


Mam już kolejne (po tabliczkach) elementy podstawki. Została jeszcze tylko deska i będzie można umieścić HIEI na postumencie.




W ramach odpoczynku od kadłuba podłubałem przy pierwszym poziomie nadbudówki dziobowej.
Wzmocniłem szkielet, wstawiłem przegrody i aby przez przeszklone bulaje nie było widać białego papieru, pomalowałem wnętrze na czarno. Wykonałem drutologie: poręcz, początek relingu, okapy. Dodałem 3 elementy na każdej z przednich ścian. Już wcześniej na etapie deskowania poprawiłem obrys pod barbetę działa B, teraz dorobiłem "ścianę" na łuku.


Brak jeszcze części boków, żurawików, koła ratunkowego, oszklenia... - pojawią się po wstępnym polakierowaniu tego fragmentu nadbudówki (nie chcę zamalować lakierem "szyb" w bulajach)


Jednocześnie powstało przednie centrum dowodzenia. Elementy pasowały, poza górną połową. Nie jest to jednak problemem, gdyż miejsce łączenia i tak zostanie zakryte przylegającą doń nadbudówką. Wydaje mi się, że krawędź dach-ściana powinna być półokrągła, więc: cyjanopan, szlifowanie, znów cyjanopan i szlifowanie... i udało się zlikwidować wszystkie kanty. Całość pomalowałem lakierem bezbarwnym i ponownie wyszlifowałem likwidując ewentualne włoski i uzyskując gładką powierzchnię pod finalną warstwę farby.




Wykonałem także dziobowy kabestan. Całkowicie przerobiłem wycinankowy. Z oryginalnych części zachowując jedynie podstawę. Dodałem pachołki, by uzyskać ich delikatne spłaszczenie na szczycie użyłem drutu cynowego - klasyczny grubszy, do lutowania. Delikatnie uderzając spłaszczyłem czoło. W makro nie wygląda dobrze, jednak gołym okiem jest OK. Dodatkowo: zamontowałem zapadki na dolnej części, zmieniłem górną pokrywę. Tu muszę przyznać się do małego oszustwa. W prawdziwych kabestanach na górnej pokrywie powinny znajdować się małe druciane oka (montowano do nich pokrowce?), niestety są one nie do wykonania przeze mnie w skali 1/300. Postanowiłem, pójść na łatwiznę i zamiast kilkudziesięciu oczek wykonałem małe wgłębienia. W sumie z 5-ciu części zrobiło się 26.




Z rozpędu strzeliłem kilka drobiazgów na dziobie i burtach



Pozdrawiam TomS

--

Odpowiedz na tę wiadomość

22-10-09 09:02  Odp: [Relacja] Kolejny... Hiei ;)
Kemot



Na Forum:
Relacje w toku - 8
Relacje z galerią - 1
Galerie - 6


 - 6

Miło popatrzeć na tak klejony model.
Wiem, że skala już robi swoje, ale dla mnie troszkę zbyt mocno odstają uchwyty na ścianach (głównie na babercie)

--
pzdr
Kemot

Odpowiedz na tę wiadomość

22-10-09 17:55  Odp: [Relacja] Kolejny... Hiei ;)
Matiz1911



Na Forum:
Relacje w toku - 1
Relacje z galerią - 1
Galerie - 5


Chciałbym tak umieć ;)

--
SRH Gloria-Viktoria 1914

Zrobione : Fokker Dr.1, Chi-he, Messerschmitt Bf-109/F4 trop, Flak 38,Polikarpow I-16, Fokker D.VII
Robiony : P38-G Lightning

Odpowiedz na tę wiadomość

22-10-09 19:22  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Dziękuje za ciepłe słowa. Są one nieco na wyrost. Obejrzałem galerie Aurory i widzę jak wygląda wyższy poziom, a czyściutkiemu wykonaniu Matizowego Chi-he i Fokkera Dr.1 także nic zarzucić nie można.

Kemot ma racje - uchwyty rzeczywiście odstają. Na usprawiedliwienie mam jedynie to, że HIEI to mój pierwszy model po kilkunastu latach przerwy i jednocześnie pierwszy w jakim wykonuje drutologie, jest to dla mnie nowość. Do zrobienia mam jeszcze druty na kominach i nadbudówce rufowej, postaram się by były one bliżej. Z uwagi na skale mogłem poręcze zaznaczyć jako poziome fragmenty drutu przyklejone bezpośrednio do ścianek, ale wybrałem trudniejsze rozwiązanie. Wydawało mi się ciekawsze, choć niosło ryzyko "przedobrzenia".



Post zmieniony (22-10-09 19:24)

Odpowiedz na tę wiadomość

22-10-09 23:49  Odp: [Relacja] Kolejny... Hiei ;)
yanis

Na Forum:
Galerie - 1


 - 3

-

Post zmieniony (30-09-11 14:27)

Odpowiedz na tę wiadomość

23-10-09 08:33  Odp: [Relacja] Kolejny... Hiei ;)
Kemot



Na Forum:
Relacje w toku - 8
Relacje z galerią - 1
Galerie - 6


 - 6

Aurora to inna bajka. Teraz patrząc na ten model masę elementów wykonał bym inaczej (lepiej).
Ale wróćmy do Hiei. Z rysunku widać, że poręcz w tym modelu powinna wystawać na 0,4mm. To ciężkie do uzyskania.
Nie wiem jak wykonujesz te poręcze, ale podam Ci "przepis" jak ja sobie z nimi radzę....

Po pierwsze jak masz możliwość operowania od wewnątrz to jest sporo łatwiej.
Kształtujesz drucik, tak aby wchodził w 1 i ostatnią dziurkę. Wsuwasz to z zachowaniem żądanej odległości od ściany i mocujesz klejem. Potem na środku od wewnątrz wysuwasz drucik i przyklejasz go do poręczy. Wystarczy teraz odpowiednio go wcisnąć do środka tak aby poręcz przysunęła się do ściany i przykleić. Teraz pozostaje "tylko" powkładać pozostałe uchwyty (również od wewnątrz). Do poręczny nawet nie trzeba ich zbyt mocno kleić (tylko do ściany od wewnątrz). Resztę załatwi farba.
Jasna sprawa, że znacznie trudniej takie operacje wykonać na łukach (jak choćby na barbecie). Kluczem tutaj jest odpowiednie uformowanie pierwszej poziomej poręczy.
Można też (jak poręcz jest prosta) posklejać konstrukcję wysuniętą mocno od ściany a potem całość dosunąć i dopiero zamocować na dobre klejem.

Tak czy inaczej jestem pod wrażeniem Hiei. To co napisałem to tylko drobne uwagi, nad którymi można się zastanowić.
Czekam na dalszy postęp prac.

--
pzdr
Kemot

Odpowiedz na tę wiadomość

29-10-09 20:50  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Yanis - dzięki za zdjęcia. Potwierdziłeś moje domysły. Działa w kazamatach burtowych niemal już gotowe. Kończę pokrowce, niedługo postaram się wkleić kilka zdjęć.


Kemot - dzięki za przepis i porady. Przydadzą się. Do tej pory wykonywałem poręcze wklejając od środka "trzymadła", docinałem je i wklejałem poręcz wykorzystując pierwszą i ostatnią dziurkę. Myślę, że przy docinaniu "trzymadeł" zostawiałem zbyt długi element wystający ze ściany.

_____________________________________________

Teraz krótka relacja:

Powstały podstawy przednich dział 127mm:
Tu kilka zmian:
1. Ryfle – może i za duże, może i nie ma sensu wykonywać ich w 1/300, ale uznałem że lepsze takie niż żadne.
2. Wzmocnienia osłony „falochronu” – wykonane na podstawie Profili Morskich
3. Podpory – 4 szt pod wystającym za burtę fragmentem platformy – dodatkowo wykonałem w nich otwory



Obecnie czekają na małe poprawki i malowanie lakierem bezbarwnym.


Nie wiem czy platformy te miały jakiś reling/osłonę od z tyłu, więc zostawiam tak jak jest, dorobiłem jedynie po 2szt małych stopni na każde stanowisko. Pozostało jedynie dociąć je na odpowiednią wysokość.




Pozdrawiam
TomS

--

Odpowiedz na tę wiadomość

30-10-09 11:52  Odp: [Relacja] Kolejny... Hiei ;)
lehcyfer

Na Forum:
Relacje w toku - 2
Relacje z galerią - 1


Wyglądają super. Podziwiam dłubaninę z tymi wzmocnieniami.

Odpowiedz na tę wiadomość

02-11-09 13:25  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Witam


Mail od Svena (dziękuje Sven!), skłonił mnie do dodania kilku elementów na platformach dział 127mm. Pojawiło się poziome ożebrowanie, a dotychczasowe podpory zostały przedłużone na wywinięcie "falochronu" (drut 0,1mm). Porównanie starej i nowej wersji wygląda tak:



W teorii na "falochronie" powinna znajdować się jeszcze namalowana białą farbą podziałka z oznaczeniami... nie, nie - takiej detalizacji już nie będzie ;)



W ramach rozrywki wykonałem „pojemnik” na dźwig obsługujący pokład wodnosamolotów na rufie. Został on zwaloryzowany. Wykonałem otwory w podporach oraz dodałem wzmocnienia.





Pozdrawiam
TomS

--

Odpowiedz na tę wiadomość

02-11-09 19:16  Odp: [Relacja] Kolejny... Hiei ;)
vansen



Na Forum:
Relacje w toku - 1


Ja też kleję Hieika, można by też prosić maila od Svena?????

--

Odpowiedz na tę wiadomość

03-11-09 20:04  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Witam


Z tektury piwnej za pomocą superglue, olfy i szlifowania papierem ściernym wykonałem zmodyfikowaną (zmiana kształtu w porównaniu do proponowanego przez Mały Modelarz) „dużą” rurę na burcie za pierwszym stanowiskiem dział 127mm. "Rura" wymaga jedynie przycięcia i czeka na przyklejenie na kadłuba (lakierowanie i małe poprawki).






Lufy dział w burtach:
Lufy wykonałem z igły 0.9mm. Uważam, że robienie ich według szablonu (dwie rurki, jedna naciągnięta na drugą) nie ma sensu, gdyż grubsza część lufy i tak znika pod pokrowcem.

Pokrowce – nie odpowiadała mi popularna metoda chusteczki higienicznej (zbyt widoczna faktura itp.) i zastosowałem inną technikę:
Użyłem dwuskładnikowej, chemoutwardzalnej masy modelarskiej. W moim przypadku był to tani Wamod, choć jeśli ktoś woli droższe odpowiedniki z wyższej półki, może użyć np. znanego miłośnikom figurowych systemów bitewnych Green Stuff-a. Aby ułatwić sobie rzeźbienie zaznaczyłem początek pokrowca (obrączka z drutu 0,1) i koniec (marker). Uformowałem wstępnie bryłę i pozostawiłem do utwardzenia. Później poprawiłem obrys i rzeźbiłem fałdy za pomocą wszechstronnego narzędzia jakim jest AK3 Olfy.
Całość najpierw pokryłem kolorem szarym, pokrowiec rozjaśniłem a na koniec nieco białego





Całość po przyłożeniu na sucho wygląda tak. Na poniższych zdjęciach osłony dział jeszcze nie są upchnięte głęboko w kazamatach (najpierw muszę wykonać małe poprawki na burtach i położyć pierwszą warstwę lakieru matowego) a lufy nie są przyklejone (nie chcę pourywać ich podczas montażu relingów itp).








Barbety dział głównego kalibru:
Wykonałem barbety C i D i A. Przyznam, że mam kilka wątpliwości technicznych:
- barbeta A – po wykonaniu prototypu wieży działowej mogę stwierdzić, że wieża A zmieści się wraz z relingiem pod lufami wieży B, ale jedynie po zmodyfikowaniu barbety B, o czym poniżej.
- barbeta B – jedynie dla przypomnienia: jej wysokość jest za mała i wieża B zahacza o reling pierwszego poziomu nadbudówki – należy podwyższyć barbetę.
- barbeta C – nie mam pewności czy tył działa C zmieści się nad tak zaprojektowaną nadbudówką rufową. Według rysunków w MM i Profilach Morskich wszystko jest niby OK, ale musze skleić „ćwiczebną wersję” nadbudówki rufowej by sprawdzić to w praktyce.



Swoją drogą, czy ktoś może ma link do ukończonej relacji z budowy Hiei? Tu na Konradusie widziałem jedynie zaawansowaną pracę Arto.


Pozdrawiam
TomS

Odpowiedz na tę wiadomość

03-11-09 20:21  Odp: [Relacja] Kolejny... Hiei ;)
szyszkownik



Na Forum:
Relacje w toku - 3
Galerie - 2


Grupa: WLKP

Czołem!

Pokrowce robią świetne wrażenie! Dzięki za opis metody wykonania na pewno z niej skorzystam w przyszłości!

--
ku chwale kartonu!!! ;)

Odpowiedz na tę wiadomość

03-11-09 20:27  Odp: [Relacja] Kolejny... Hiei ;)
Jasiek



Na Forum:
Relacje w toku - 7
Relacje z galerią - 9
Galerie - 1


Masz talent do małych rzeczy. Bardzo duży talent do bardzo małych rzeczy :)

--
Pozdrawiam!

Ukończone ORP Orzeł III, ORP Orzeł I, Wz.28, 7TP, Nieuport 11c.1 "Bebe", SGB 9 "Grey Goose", Zlin 50LS, Flak 38, Ki-61 Hien



Odpowiedz na tę wiadomość

03-11-09 20:31  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

To akurat lewa strona. Rzeźbienie zaczynałem właśnie od niej. Wprawa przybywa w trakcie zabawy :)
Od razy podam mały patent który chcę wykorzystać przy pokrowcach na działach dużego kalibru:
Na górnej części lufy pod pokrowcem znajduje się swego rodzaju rusztowanie (piszę o działach kal. 356mm) - można je zobaczyć np. w monografii o FUSO. Aby zaoszczędzić sobie żmudnego rycia w masie modelarskiej proponuje wcześniej przykleić na lufie małą kostkę oklejoną rusztowaniem z drutu i dopiero na nią nanosić masę.
Metoda ta ma jedną wadę - nie nadaje się do modeli z ruchomymi lufami. Nie planuje bawić się HIEI więc to mi nie przeszkadza.

Odpowiedz na tę wiadomość

14-11-09 15:40  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Witam.

W Hiei wolno stawiam nadbudówkę. Zastanawia mnie kwestia stanowisk p-lot na drugim poziomie.

Wydaje mi się, że model Hiei jest projektowany głównie na podstawie planów z Profili Morskich. W Małym Modelarzu tak rozwiązano sprawę w/w stanowisk:



Koło (cz.7) jest owinie (cz.7a - zewnętrzna i wewnętrzna strona obudowy) i tworzy podstawę otwartego od góry walca.
W Profilach Morskich znajduje się rzut z góry i boku, na którym nie ma samego zestawu p-lot i nie wiadomo jak jest umieszczony (na jakiej wysokości od właściwej podłogi poz 2.). Nic nie wskazuje na to, że cz.7 powinna być podłogą a nie sufitem takiego walca.

Czy projektant popełnił błąd w interpretacji? Czy z teoretycznego punktu widzenia zestaw p-lot nie miałby większej swobody ruchów znajdując się wyżej tzn.będąc mniej ograniczany przez osłonę poziomu 2? Co o tym sądzicie? A może ktoś z Was skleił już nadbudówkę dziobową, zamontował zestawy p-lot i może wypowiedzieć się czy wykonanie wg MM nie chowa ich całkowicie za osłoną?

--



Post zmieniony (14-11-09 15:42)

Odpowiedz na tę wiadomość

17-11-09 01:58  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Witam

Skoro dręczy mnie bezsenność, to napiszę co słychać u "HIEI" 1/300

_________________________________


Powoli rozrasta się nadbudówka dziobowa.



Przybyły kolejne ściany i oszklenie na poziomie 1. Dodatkowo w tylnej części dorobiłem poręcz a jedne z drzwi zostały otwarte, wnętrza nadbudówki nie będzie, wiec zostało zamalowane na czarno. Wykonałem także schodki wraz z poręczami prowadzące z pokładu na poz.1



Wyprodukowałem trały z osprzętem.
Podstawy zostały przewiercone, i przerobione tak by w przekroju przypominały dwuteownik (lub jak ktoś woli literę „I”)



Żurawie – tu postanowiłem poeksperymentować i sprawdzić, czy uda mi się je wykonać tak by bardziej przypominały oryginały. Dolna część przybrała postać stożka mocowanego do burty dwoma obejmami. W miejscu łamania ramienia pojawił się element przypominający motylek. Ramię zostało przerobione tak by w przekroju imitowało dwuteownik – tu pomógł drut 0,3 i cieniutki papier (żurawik ma zwężać się ku końcowi, więc drut jest tylko ¾ długości a reszta trzyma się sztywno na Cyjanopanie).



Trał – został przerobiony, pojawiła się na nim drutologia, otwory we wzmocnieniach oraz kilka dodatkowych elementów.



Zwaloryzowałem poziom 1 dodając wentylatory.
Powstały: „grzybki” w ilości 4 szt. - zamontuje na nich jeszcze pokrętła



Dwa większe wentylatory po bokach drugiego poziomu



Jeden mały wentylator w tylnej części po lewej stronie.



Skrzynki po obu stronach nadbudówki znalazły się na miejscach




Drugi poziom powstaje etapami. Najpierw musiałem zbudować go bez przyklejania na stałe „sufitu”, pomalować i polakierować, a następnie zdjąć „sufit” wkleić oszklenie i przystąpić do wykańczania. Zamieniłem szarą podłogę na linoleum – tak jak na pokładzie samolotowym, pasy przedzielane żółtym/złotym drutem imitującym listwy.



„Falochrony” – osłony postanowiłem uplastycznić dodając im wygięcie. Miałem do wyboru naklejenie cienkiego drutu na górnej krawędzi lub ręczne kształtowanie. Wybrałem drugie rozwiązanie. Nie jestem zwolennikiem BCG. Nie potrafię nim kleić, ale muszę przyznać, że w przypadku kształtowania wywinięcia BCG i wykałaczka (lub inna rurka) okazały się nieocenione. Oczywiście musiałem przewidzieć zmianę wymiaru (wysokości) – dodanie około 0,5mm na wywinięcie.
Dokleiłem także wzmocnienia.



Drabinki z poziomu pierwszego na drugi.



Nie mam zamiaru walczyć z pasowaniem otworów przez które przechodzą słupy podtrzymujące podłogi i galeryjki na poszczególnych poziomach, wiec w większości przypadków słupy zostaną pocięte na krótsze lub dłuższe fragmenty i montowane osobno.
Tak zrobiłem w przypadku dwóch bocznych masztów i podpór dalmierzy. Masztu głównego na tym etapie nie wklejam, nie ma sensu (nie widać go – jest wewnątrz nadbudówek) Z montażem tylnej części masztu jeszcze chwilę poczekam – wymyśliłem sobie, że jakoś muszę chwytać nadbudówkę bez utłuszczenia jej palcami do czego idealnie nadaje się wewnętrzna ściana (łuk zasłaniany w przyszłości przez barbetę „B”) i niezabudowany tył nadbudówki




Na koniec kilka zdjęć całości. Brakuje drabinek na w połowie długości pierwszego poziomu, kół ratunkowych, pokręteł na "grzybkach", małego pomostu na tyłach poziomu 2, oraz nie są przyklejone trapy prowadzące z pokładu głównego na pokład pierwszego poziomu.





Na dziś to tyle, zmykam spać.



Post zmieniony (17-11-09 02:03)

Odpowiedz na tę wiadomość

17-11-09 08:03  Odp: [Relacja] Kolejny... Hiei ;)
Jasiek



Na Forum:
Relacje w toku - 7
Relacje z galerią - 9
Galerie - 1


Coraz bardziej podziwiam Cię za to że tak doskonale radzisz sobie z drobnymi elementami.

--
Pozdrawiam!

Ukończone ORP Orzeł III, ORP Orzeł I, Wz.28, 7TP, Nieuport 11c.1 "Bebe", SGB 9 "Grey Goose", Zlin 50LS, Flak 38, Ki-61 Hien



Odpowiedz na tę wiadomość

17-11-09 08:24  Odp: [Relacja] Kolejny... Hiei ;)
vansen



Na Forum:
Relacje w toku - 1


I to wszystko w 1:300... no nieźle, całkiem nieźle :)))))

--

Odpowiedz na tę wiadomość

17-11-09 08:42  Odp: [Relacja] Kolejny... Hiei ;)
Stachowitz

Na Forum:
Relacje w toku - 2
Galerie - 2


Majstersztyk... Naprawdę aż miło popatrzeć...

Odpowiedz na tę wiadomość

17-11-09 09:18  Odp: [Relacja] Kolejny... Hiei ;)
madteam19



Na Forum:
Relacje w toku - 3
Relacje z galerią - 1
Galerie - 3


To jest skala 1:300???o ja Cie, nie wierze normalnie, rewelacja

--
moja stronka http://www.madteam-modelarstwo.cba.pl zapraszam
pozdrawiam
Patryk vel madteam

Odpowiedz na tę wiadomość

17-11-09 10:11  Odp: [Relacja] Kolejny... Hiei ;)
pol

Na Forum:
Relacje w toku - 2
Relacje z galerią - 1
Galerie - 9


na zbliżeniu widać duże szczeliny w deskowaniu pokładu, a jak w realu? będziesz to jakoś jeszcze wykańczał? detale robisz powalające
pozdrawiam

--
pol / godlewskipawel@wp.pl
ukończone: TK-3 WAK, PzKpfw I Aufs.F WAK, Admirał Uszakow Pro Model,Krupp-Protze Modelik, AB 41 Autoblinda WAK, Pietropawłowsk Modelik, DODGE WC54 WAK, R-27 CYKLON PRO-MODEL,Panhard ,Oldenburg Pro-Model,Staghound Modelik, Wz 34 KK, Kfz 69 Modelik, FAI Modelik, GM C15TA WAK, T-20 WAK, MCV 80 Modelik, M16 MGMC WAK, Tatra 813 Kolos, T-37 Answer, Dragon Wagon GPM,
na warsztacie: Willys MB jepp WAK
w poczekalni:

Odpowiedz na tę wiadomość

17-11-09 12:59  Odp: [Relacja] Kolejny... Hiei ;)
QN



Na Forum:
Relacje w toku - 2
Relacje z galerią - 21
Galerie - 9


 - 3

Systematycznie oglądam i podziwiam. Bo jest co. I to wszystko w 1:300. Piękne szaleństwo.

--
Pozdrawiam


------------------------------------------------------------------------
Na warsztacie: Ki-84 HAYATE,

Odpowiedz na tę wiadomość

17-11-09 14:25  Odp: [Relacja] Kolejny... Hiei ;)
Spychacz



Na Forum:
Relacje w toku - 1
Galerie - 1


W Rupieciarni:
Do poprawienia - 2


Rewelacja! Trzymaj tak dalej, a wyjdzie Ci wspaniały model pięknego okrętu.

Pozdrawiam

--
Relacja: NAGATO
Relacja z galerią: FUSO , KING GEORGE V
Galeria: RICHELIEU

Slayer \m/

Odpowiedz na tę wiadomość

18-11-09 12:49  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Dziękuje wszystkim za ciepłe słowa.

QN - miło to usłyszeć. Może i szaleństwo, ale gdy zaglądam do Twoich relacji, muszę stwierdzić, że nie jestem ani jedynym, ani największym pacjentem tego szpitala psychiatrycznego :)

Pol - W kwestii deskowania: Czy bardzo widać realu? Hmm... zależy jak bardzo chce się zobaczyć. Wydaje mi się, że szczeliny chowają się w gąszczu, dodatków, relingów itp. Makro wyciąga wszystkie niedoskonałości, gołym okiem wygląda lepiej. Czy będę coś z tym jeszcze robił? Nie. Zrywanie desek nie wchodzi w grę, a retusz mógłby narobić więcej szkód niż pożytku. Pokład jest już pomalowany lakierem matowym, a nadbudówka sklejona.
Wykonując w ten sposób deskowanie chciałem osiągnąć kilka celi:
- zmierzyć się z pierwszą w życiu waloryzacją pokładu.
- pozbyć się monotonii wycinankowego, żółtego pokładu
- wprowadzić fakturę i podział desek
- chciałem, by "metalowy" (precyzyjniej - szary) pas okalający pokład był nie na równi, nie pod ale nad deskami.
To udało mi się zrealizować, a efekt mnie zadowala. Jednak idąc drogą ultra-superrealizmu, w skali 1/300 moje deskowanie jest nie do przyjęcia.

Odpowiedz na tę wiadomość

18-11-09 15:15  Odp: [Relacja] Kolejny... Hiei ;)
pol

Na Forum:
Relacje w toku - 2
Relacje z galerią - 1
Galerie - 9


TomS - efekt ogólnie jest wspaniały, czasem tylko zdjęcia w makro wyciągną coś czego tak na prawdę nie widać,
pozdrawiam i dalej z dużym zainteresowaniem będę tu zaglądał

--
pol / godlewskipawel@wp.pl
ukończone: TK-3 WAK, PzKpfw I Aufs.F WAK, Admirał Uszakow Pro Model,Krupp-Protze Modelik, AB 41 Autoblinda WAK, Pietropawłowsk Modelik, DODGE WC54 WAK, R-27 CYKLON PRO-MODEL,Panhard ,Oldenburg Pro-Model,Staghound Modelik, Wz 34 KK, Kfz 69 Modelik, FAI Modelik, GM C15TA WAK, T-20 WAK, MCV 80 Modelik, M16 MGMC WAK, Tatra 813 Kolos, T-37 Answer, Dragon Wagon GPM,
na warsztacie: Willys MB jepp WAK
w poczekalni:

Odpowiedz na tę wiadomość

18-11-09 15:16  Odp: [Relacja] Kolejny... Hiei ;)
Huberto


Ale kierunek jak najbardziej słuszny - podejście z dbałością o szczegóły i zbliżanie się do repliki. Jak na pierwszy model po przerwie to bardzo, bardzo profesjonalne podejście, praca z dokumentacją, analiza poszczególnych elementów, itd. Postęp widać cały czas - tak trzymać!!!!

--
karton to dopiero początek - dalej obrany kurs na C2 - 100% realności modelu :-)
W stoczni HMS Hood 1:200 od podstaw

Odpowiedz na tę wiadomość

29-11-09 11:30  Odp: [Relacja] Kolejny... Hiei ;)
Arto



Na Forum:
Relacje w toku - 1


Dawno mnie tutaj nie było i widzę, że mam poważną konkurencję :-)
Super robota i widzę, że borykasz się z podobnymi sprawami - typu czy w tej skali jest to widoczne.

--
w budowie: HIEI

Odpowiedz na tę wiadomość

29-11-09 14:05  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Dobrze, że wracasz Arto. W grupie zawsze raźniej. Pod koniec 2009r temat Hiei odżył. Tu będziemy mieli 2 relacje, a na konkurencyjnym forum rozpoczęto kolejną.
Jeśli chodzi o sprawę "widać, nie widać?" masz racje, często myślę czy wykonywanie pewnych rzeczy ma sens i czy nie jest to stratą czasu. Niedawno wybudowałem wnętrze nadbudówki (5-ty poziom), a kilka chwil później przykryłem je sufitem :) Więcej o tym już wkrótce.

Odpowiedz na tę wiadomość

14-12-09 23:30  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

"Niech się mury pną do góry..." rośnie nadbudówka dziobowa.



Z zaległości:

Pokrętła na wentylatorach - drut 0,1mm, wyszło jak wyszło...




Drugi trał. Na Kongo i modelu Hiei w Internecie widziałem więcej niż 2szt. Kusi mnie, ale chyba nie będę robił dodatkowych w ciemno.




____________________


i ciąg dalszy nadbudówki:


Główne części poziomu 3 i 4 sklejało się w sumie bezproblemowo, choć przyznać muszę, że wybrany przez autora modelu sposób rozrysowania siatek budzi czasem moje mieszane uczucia. O ile w 3 poziomie stosowałem się ściśle do instrukcji, to w 4-tym postanowiłem zrobić po swojemu i odciąłem "sufit" od ścianek, nakleiłem go na tekturę i stosowałem metodę doklejania do obwodu góry i spodu.
Pojawiły się kolejne otwarte drzwi. Postanowiłem zmienić oszklenie 4-go poziomu i jego przednią część wykonałem od nowa.


Przy poziomie 5-tym postanowiłem poszaleć.
Planując oszklić nadbudówkę a jednocześnie wykonać wywinięcia ścian "okapy" na dolnej i górnej krawędzi okien zmieniłem sposób budowy. Rozciąłem ją w poziomie na dwie części (dolną i górną), pozwoliło mi to na łatwiejsze operowanie i waloryzacje wewnątrz.
W dolnej części wstawiłem linoleum (klasycznie pomalowany na złoto, 0,3mm drut imitujący mosiężne listwy),



oraz greting (nie przykładałem się do niego, gdyż i tak prawdopodobnie nie będzie go widać).



Na osłonach bocznych i krawędzi pod oknami pojawiło się wywiniecie (tak jak wcześniej - BCG + wykałaczka). W tylnej jego części wstawiłem trójkątne wzmocnienia (tylko tam mogą być widoczne) oraz dodałem w połowie osłony wygięcie-zgrubienie na jakiś przyrząd. Co to jest? Nie mam pojęcia.




Wewnętrzną nadbudówkę, na której utrzymuje się "sufit", przerobiłem wykonując szkielet z zamalowanymi na czarno przestrzeniami - tam gdzie będą drzwi.




Przewierciłem otwory oraz dokleiłem z cienkiego papieru wzmocnienia na krawędziach przejść blachach przylegających do masztów (w przekroju mają kształt teownika).




Wspomniany podział na 2 części ułatwił montaż wyszpiegowanych w Profilach Morskich dodatków:
- Koło sterowe




- Kompas/busola? (skończyła mi się złota/mosiężna farba, dałem chrom – z uwagi ma małe prawdopodobieństwo dokładnego przyjrzenia się jej w realu, ujdzie w tłoku)



- stanowiska obserwacyjne – 2szt. Lornety uprościłem, nie ma w nich pokręteł itp. W tej części nadbudówki nie ma sensu ich wykonywać - przyczyna taka jak w przypadku busoli.




- dodatkowe oprzyrządowanie (tu jak już wspominałem zmieniłem wygląd osłon)




- otwarte drzwi – początkowo miałem ich nie robić, ale to jedne z nielicznych elementów tego poziomu, które mogą być widoczne.

Po większości prac całość wyglądała tak:




Później dokleiłem fragmenty masztów przechodzących przez ten poziom, wraz z podporami.
Zrobiło się ciaśniej:





W górnej części (sufit), przed sklejeniem wykonałem otwory na słupki relingu, oraz otwory dla drabinek z niższego poziomu. Dokleiłem boki (oczywiście wcześniej formując wywinięcie nad oknami). Całość zaimpregnowana na krawędziach Cyjanopanem i szlifowana papierem 1200. Pojawił się element dodatkowy na środkowej, przedniej krawędzi dachu i podstawy pod urządzenia, które zamontuje później wraz z dalmierzami i reflektorami. Następnie wykonałem reling (obniżony w tylnej części – Sven: dziękuje za zdjęcie reflektora na którym to wypatrzyłem). Zostawiłem też przerwy - miejsca dla podpór wyższego poziomu.




Na plastykowej „szybie” namalowałem „framugi-słupki” a następnie wkleiłem ją. Równe linie uzyskałem zaklejając „okna” przed malowaniem taśmą klejącą (ważne by dobrze przylegała i nie zostawiała po sobie śladów kleju)
Ostatni raz spojrzałem na wnętrze i „zamknąłem wieko”. Teraz tylko ja i Wy wiecie, co jest w środku :)



Pomost (platforma) na tyłach poziomu 3-go:
Został oszklony i dodałem okapy nad oknami. Przewierciłem otwory w wspornikach, zbudowałem reling (wymaga modyfikacji – obniżenia w tylnej części)






Korzystając z badań doświadczonych kolegów z forum, zająłem się kolorowymi lampami na bokach nadbudówki. Lampa postała z walca wyciętego z żyłki, oklejonego przy podstawie i szczycie obręczą z drutu. Całość zapowiadała się ciekawie. Niestety okazało się, że po zmontowaniu przeźroczysty element - „szkło” znika w zalewie koloru i niemal nie jest widoczny.




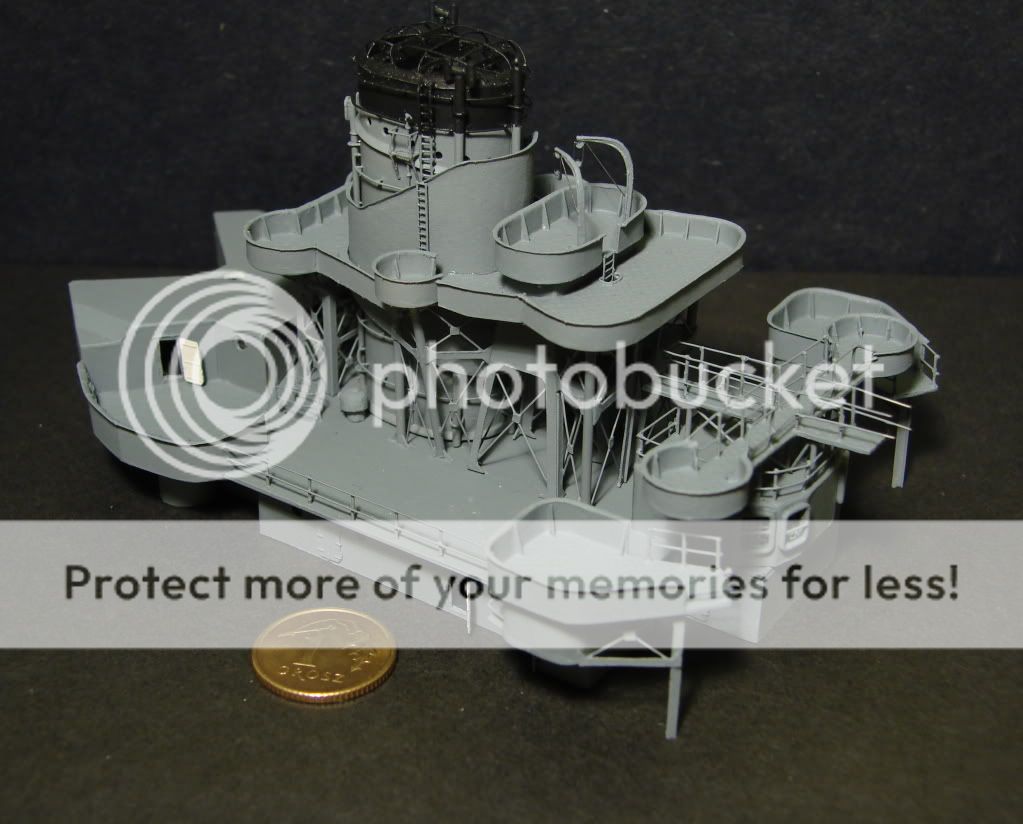

Obecnie nadbudówka prezentuje się następująco:







Czy mogę już odtrąbić koniec budowy poziomu 1-5? Niestety, nie. Brak jeszcze jednej platformy na tyłach poz.4



dalmierzy, reflektorów, artylerii p-lot i kilkunastu (no, może kilkudziesięciu) drobiazgów oraz oczywiście tylnych ścian poziomu 1 i 2 (nadal muszę mieć jak trzymać nadbudówkę podczas prac)


________________________


Pytanie do znawców tematyki morskiej:
Planuje wykonać flagi sygnałowe. Chciałbym umieścić na HIEI wiarygodny kod sygnałowy, kombinacje flag, która ma sens i mogłaby być powieszona na japońskim pancerniku. Macie może jakieś propozycje/podpowiedzi? Druga sprawa to wielkość flag (wiem, że są różne) – czy 3x3,5 mm w skali 1/300 będzie przesadą i wykroczy poza „normy”



Pozdrawiam
TomS

--



Post zmieniony (14-12-09 23:34)

Odpowiedz na tę wiadomość

14-12-09 23:48  Odp: [Relacja] Kolejny... Hiei ;)
Jasiek



Na Forum:
Relacje w toku - 7
Relacje z galerią - 9
Galerie - 1


No ładnie, ładnie!
A to koło sterowe nie mogło być mniejsze :)

--
Pozdrawiam!

Ukończone ORP Orzeł III, ORP Orzeł I, Wz.28, 7TP, Nieuport 11c.1 "Bebe", SGB 9 "Grey Goose", Zlin 50LS, Flak 38, Ki-61 Hien



Odpowiedz na tę wiadomość

15-12-09 00:03  Odp: [Relacja] Kolejny... Hiei ;)
Arto



Na Forum:
Relacje w toku - 1


Pięknie !!! Widzę, że zrobiłeś jeszcze więcej szczegółów, o których nie mam zielonego pojęcia. Powiedz mi jak malujesz relingi. Moje są strasznie poszarpane w porównaniu z Twoimi.

--
w budowie: HIEI

Odpowiedz na tę wiadomość

15-12-09 01:18  Odp: [Relacja] Kolejny... Hiei ;)
dokker

Na Forum:
Relacje w toku - 1
Relacje z galerią - 2
Galerie - 7


 - 3

Lornety bez pokręteł !!!??? :-) no wiesz co ???
a bez żartów: Zabijasz swoją pracą, ukłony wielkie :-)

Odpowiedz na tę wiadomość

15-12-09 08:08  Odp: [Relacja] Kolejny... Hiei ;)
vansen



Na Forum:
Relacje w toku - 1


Big Szacun.

--

Odpowiedz na tę wiadomość

15-12-09 12:10  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Arto:

Mam wiele do zarzucenia moim relingom a na tym forum jest wielu doświadczonych specjalistów, którzy mogliby powiedzieć coś bardziej interesującego. Nie wykonuje ich chyba w żaden specjalny sposób:
- nie mam aerografu i maluje je ręcznie.
- relingi wykonuje na gotowej nadbudówce, co niestety utrudnia malowanie i wymusza pracę na raty
- staram się jak najmniej ubrudzić cyjnoakrylem drut, co nie zawsze mi się udaje - myślę, że to może być przyczyną zapaprania i ew. farfocli
- używam małego pędzelka (chyba retuszerski nr 1 Magpolu)
- wiadomo - farba nie może być zbyt gęsta
- maluje raz, poprawki w miejscach gdzie przebija metal wykonuje po kilku dniach gdy farba idealnie wyschnie.
- nie maluje zbyt wielu relingów na jeden raz - zmęczenie robi swoje

To chyba wszystko



Dokker:
Dla Ciebie odkryje "wieko" i dorobię pokrętła ;)



Post zmieniony (15-12-09 12:12)

Odpowiedz na tę wiadomość

15-12-09 13:26  Odp: [Relacja] Kolejny... Hiei ;)
Yautay



Na Forum:
Relacje w toku - 1
Relacje z galerią - 1
Galerie - 3


 - 1

Piękna Twoja praca i warsztat mistrzowski!

Ale.. przyczepię się do burtowych świateł nawigacyjnych.
Dlaczego pomalowałeś osłony sektorów świecenia od wewnętrznej strony na czerwono i zielono?

Pozdrowienia!
Michał

--

Odpowiedz na tę wiadomość

15-12-09 19:42  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Zacytuje jak na podobne pytanie odpowiedział Tomex [Batonus]:


"Z malowaniem różnie - widziałem całe czarne skrzynki, tylko lampa w kolorze, widziałem skrzynki całe w kolorze i biała lampa i tylko żarówka kolorowa, różniste są kombinacje.
Tutaj dokładnie nie wiem, jak było więc zrobiłem zgodnie z tym co widziałem w Gakkenie - wszystko kolorowe, skrzynka, obudowa lampy i tylko "szkło" jest bezbarwne.
Zagięcie skrzynki od frontu służy temu, żeby światło świeciło w pewnym określonym przepisami sektorze kątowym - nie ma świecić bezpośrednio do przodu, tylko lekko w bok z każdej burty." (Batonus - relacja Takao)

Odpowiedz na tę wiadomość

15-12-09 20:30  Odp: [Relacja] Kolejny... Hiei ;)
Yautay



Na Forum:
Relacje w toku - 1
Relacje z galerią - 1
Galerie - 3


 - 1

Zapytałem się ponieważ jestem z wykształcenia jak i zawodowo czynnym nawigatorem.
Zadziwiło mnie malowanie skrzynki w kolorze światła nawigacyjnego. Zupełnie nie rozumiem w jakim celu? Takie skrzynki są czarne, "klosze" kolorowe, natomiast "żarówki" bezbarwne... Nie znaczy to że nie mogłyby być pomalowane w ten sposób. Ja osobiście nigdy takiego rozwiązania nie widziałem. Pozostaje zawsze pytanie - jak to było 60 lat temu? Podejrzewam, że nic się nie zmieniło - pewnych rzeczy po prostu nie da się już ulepszyć :)

Ale to najmniej istotne... jak już się nie ma do czego przyczepić - to się wymyśla sztuczne problemy :)

Jeszcze raz gratuluję pięknej pracy!

--

Odpowiedz na tę wiadomość

15-12-09 20:41  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Widziałem malowane skrzynki na japończykach w modelach (Gakken) - czy to 100% prawda - nie wiem. Zaufałem doświadczonym modelarzom.

Nawigator! :) Super. Może Ty coś wniesiesz w sprawie "flag sygnałowych"?

Odpowiedz na tę wiadomość

15-12-09 21:18  Odp: [Relacja] Kolejny... Hiei ;)
Sven

Na Forum:
Relacje w toku - 9
Relacje z galerią - 1
Galerie - 5


 - 3

Te skrzynki pomalowane od wewnątrz na czerwono i zielono można zobaczyć obecnie np. w zdemontowanych podczas remontu po Guadalcanal skrzydłach/osłonach pomostu nawigacyjnego USS San Francisco, które od ok 1950 roku pełnią funkcię pomnika okrętu. Czy oryginalnie były takie nie wiem. Ale jeśli tak to inne floty mogły mieć podobnie.

--
Sven

HMS Ark Royal

Odpowiedz na tę wiadomość

15-12-09 22:29  Odp: [Relacja] Kolejny... Hiei ;)
Yautay



Na Forum:
Relacje w toku - 1
Relacje z galerią - 1
Galerie - 3


 - 1

A proszę Cię bardzo :)
Tak to jest kiedy się leci po forum na wyrywki, nie doczytałem Twojego zapytania o flagi...

Poszło na priv - cały obecnie poznany kod sygnałowy Cesarskiej Japońskiej MW w jednej publikacji :D

A rozmiar flag - akurat jak znalazł !!! 3x3.5 jest OK.
Japończycy stosowali dokładnie te samy flagi jak dzisiaj w MKS, plus kilka swoich dodatkowych - rozmiary różne się spotyka... zaproponowany przez Ciebie leży gdzieś po środku :)

Przyjemności!
M

--

Odpowiedz na tę wiadomość

18-12-09 19:38  Odp: [Relacja] Kolejny... Hiei ;)
ssebittro



Na Forum:
Relacje w toku - 3
Relacje z galerią - 1
Galerie - 1


 - 1

Detale w skali powalają , nic dodać nic ująć !

--

Teoretyk ostatnio...

Odpowiedz na tę wiadomość

24-01-10 12:33  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Witam

Po długiej przerwie kolejna runda walki z HIEI 1/300:


___________________________________________


Zauważyłem, że trały nie mają obejm – poprawiłem niedopatrzenie. Dobrze, że nie posiadam tony materiałów i dokumentacji – pewne rzeczy pomijam z niewiedzy, inaczej nie wiem kiedy ukończyłbym okręt ;)


Rozpocząłem produkcje drabinek. Muszę przyznać, że podziwiam osoby wykonujące je własnoręcznie w pięknym stylu. Po kilku podejściach i wielu niecenzuralnych słowach, udało mi się coś wyprodukować. Gdy pomyślę, że na HIEI jest ich jeszcze kilkanaście/kilkadziesiąt, to mam dość.



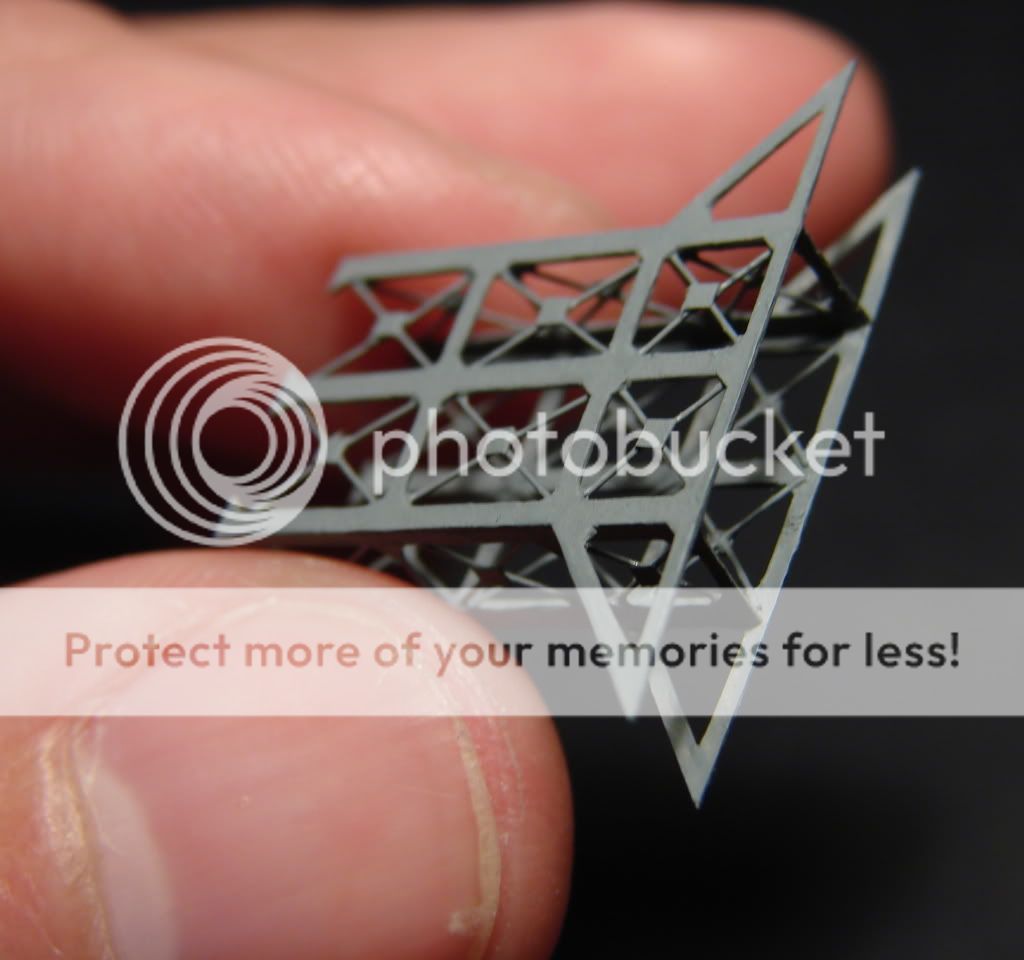

Pomost na zapleczu poziomu 4-go powstaje wolno i w bólach. Udało mi się odkryć, że służył do celów sygnalizacyjnych. Zamontowałem więc „ławę” na której pojawiły się flagi sygnalizacyjne (aby je skleić i uformować, musiałem rozwarstwić papier) Wykonałem reling i drabinkę z poziomu 5-go, oraz małe pomosty po lewej i prawej stronie

Chciałbym podziękować Michałowi "YATUAY" za materiały o japońskich kodach sygnałowych – na pewno się przydadzą, gdy będzie już gdzie powiesić flagi.


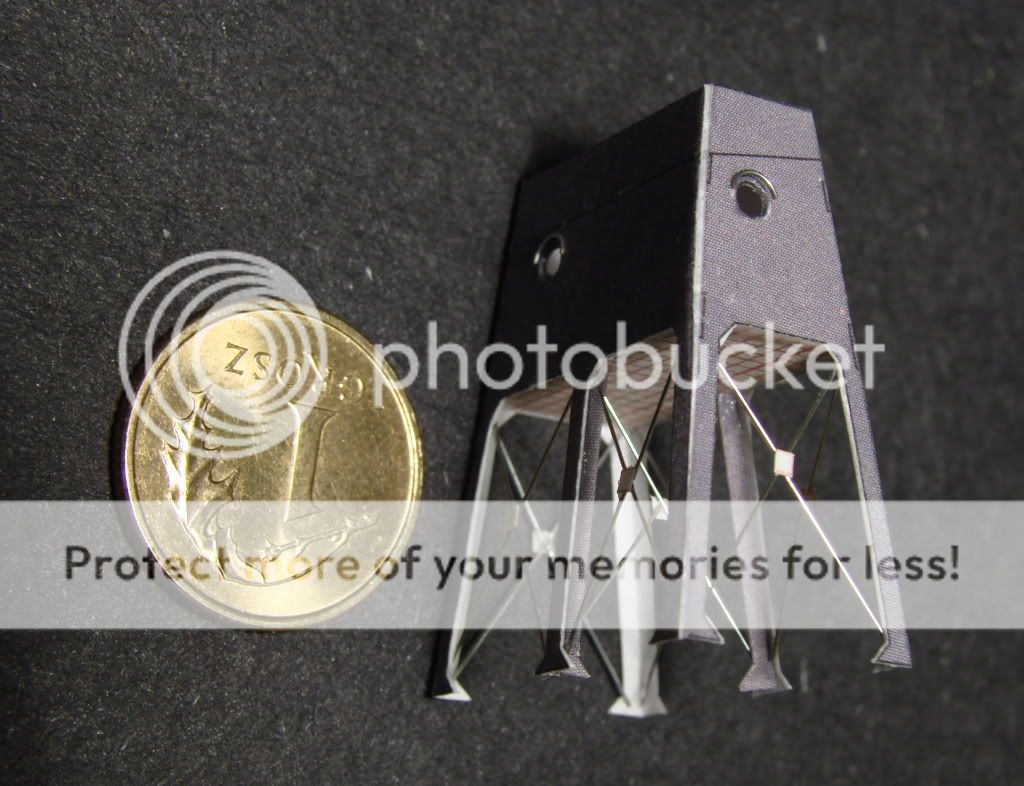

Poziomy 6 i 7-ty.
Budowa jest nieco utrudniona, z uwagi na skomplikowany kształt podłogi pomiędzy poz 6 i poz 7, oraz boczne elementy masztów kończące się w ścianie poz 7.
Wymieniona wyżej „podłoga” dzieli się na 3 części:

- przednia, wywinąłem krawędź osłony i wstawiłem wsporniki


- środkowa – wywinąłem krawędź osłony i wstawiłem wsporniki


- tylna – dodałem otwory na drabinki z 6-go poziomu, wstawiłem poręcze


Pod wszystkimi częściami znajdują się podpory i ożebrowanie – dodatkowo przewierciłem elementy. Przyznać muszę, że wiercenia w japończykach jest dużo. Radzę sobie z tym używając innego papieru (cieńszego), nasączam go Cyjanopanem i dopiero wtedy używam wierteł. Przydatna jest także żyletka (OLFA ma za duży kąt ostrza) do usuwania zadziorów - metoda sprawdza się przy małych średnicach. W przypadku średnic pow. 1mm pojawiało się zjawisko strzępienia krawędzi i stosowałem wybijaki.



Nadbudówka poz. 7 skleja się bezproblemowo, jeśli nie liczyć pasowania wręgi, ale to pewnie mój błąd. Udało mi się znaleźć na jednej z japońskich stron zdjęcie fragmentu planu szkieletu nadbudówki, które pomogło mi w dodaniu kolejnego detalu: w przedniej części (tej z ścianami w kształcie łuków) powinno znajdować się dwoje drzwi – otwierane do środka – dorobiłem je.



Poziom 8
Walka z oszkleniem – sytuacje komplikuje kształt przedniej ściany nadbudówki. W odróżnieniu do poz.5 zrezygnowałem z wywinięcia okapów pod i nad szybami – wg dostępnych mi planów na poziomie 8 tego elementu nie ma.
Aby ułatwić sobie „pracę ze szkłem” zmieniłem sposób jego wklejania produkując go z dwóch (zamiast jednej) części.



Na nadbudówce (poziom 8) znajdują się lampy w ilości 3 szt. – dorobiłem je.



Wykonałem też lampy na poziomie 6 pzy stanowiskach reflektorów.



Lornety znajdujące się na zewnątrz nadbudówek będą bardziej widoczne, poprawiłem je w stosunku tych z poz. 5. (pokrętła itp.)




Na koniec małe pomosty wysunięte poza obręb dachu poziomu 8 (anteny nie są jeszcze przycięte)



__________________________________________


Całość na dzień dzisiejszy wygląda tak:





Pozdrawiam
TomS

--



Post zmieniony (24-01-10 12:41)

Odpowiedz na tę wiadomość

24-01-10 13:09  Odp: [Relacja] Kolejny... Hiei ;)
QN



Na Forum:
Relacje w toku - 2
Relacje z galerią - 21
Galerie - 9


 - 3

Wykonanie powala mnie na kolana.

--
Pozdrawiam


------------------------------------------------------------------------
Na warsztacie: Ki-84 HAYATE,

Odpowiedz na tę wiadomość

24-01-10 13:14  Odp: [Relacja] Kolejny... Hiei ;)
waldi

Na Forum:
Relacje w toku - 2
Relacje z galerią - 1


Szczeka opada poprostu. A tyle było gadania ze skala 1:300 jest za trudna.
Czekam na dalszy ciąg.

--
Pozdrawiam

Odpowiedz na tę wiadomość

24-01-10 13:33  Odp: [Relacja] Kolejny... Hiei ;)
szyszkownik



Na Forum:
Relacje w toku - 3
Galerie - 2


Grupa: WLKP

Extra! Szczególnie z drobnicy podobają mi się flagi sygnalizacyjne i lampy. Widok "generalny" jest bombowy!


Tak 3maj!

PS. Nie miałem żalu, że nie zabrałeś ze sobą w Łodzi nadbudówki, ale jak tak na to patrze to zaczynam już mieć;)

Pozdrawiam

--
ku chwale kartonu!!! ;)

Odpowiedz na tę wiadomość

24-01-10 15:54  Odp: [Relacja] Kolejny... Hiei ;)
Kłosek

Na Forum:
Relacje w toku - 3
Relacje z galerią - 4
Galerie - 9


 - 11

Przecieram oczy ze zdumienia na widok tego co robisz z tym modelem.... SZOK!

--
Pozdrawiam, Kłosek!

Odpowiedz na tę wiadomość

24-01-10 19:44  Odp: [Relacja] Kolejny... Hiei ;)
Locox



Na Forum:
Relacje w toku - 1


Panowie, na kolana i pokłon przed mistrzem!!! :)

Odpowiedz na tę wiadomość

24-01-10 20:26  Odp: [Relacja] Kolejny... Hiei ;)
randar

Na Forum:
Relacje w toku - 4
Relacje z galerią - 7


Przepiękna robota ....

--

Odpowiedz na tę wiadomość

24-01-10 20:31  Odp: [Relacja] Kolejny... Hiei ;)
Witek



Na Forum:
Relacje w toku - 1
Relacje z galerią - 1
Galerie - 1


Model nadbudówki to majstersztyk, jak tak będzie wyglądał cały model to ja ......

--
Pozdrawiam Witek
Na warsztacie Yamato , Scorpion, Amerigo Vespucci, Akizuki

-----------------------------------
Samoloty. Okręty, Pojazdy
-----------------------------------

Odpowiedz na tę wiadomość

24-01-10 20:32  Odp: [Relacja] Kolejny... Hiei ;)
Jasiek



Na Forum:
Relacje w toku - 7
Relacje z galerią - 9
Galerie - 1


Robi wrażenie, zwłaszcza zdjęcia z groszówką są niesamowite. Niektóre detale są tak małe że zastanawiam się w jaki sposób udało Ci się je zrobić.

--
Pozdrawiam!

Ukończone ORP Orzeł III, ORP Orzeł I, Wz.28, 7TP, Nieuport 11c.1 "Bebe", SGB 9 "Grey Goose", Zlin 50LS, Flak 38, Ki-61 Hien



Odpowiedz na tę wiadomość

24-01-10 21:04  Odp: [Relacja] Kolejny... Hiei ;)
Batonus



Na Forum:
Relacje w toku - 14
Relacje z galerią - 16
Galerie - 17


 - 10

Grupa: QWKAK

1:300?!
wymiękam

--
Fejs - zbuk: Tomek Szejnoch, w robocie: Hulk (krążownik ;-) Bałtyk
Zazdroszczę owadom - w makro są doskonałe.

Odpowiedz na tę wiadomość

24-01-10 23:33  Odp: [Relacja] Kolejny... Hiei ;)
Spychacz



Na Forum:
Relacje w toku - 1
Galerie - 1


W Rupieciarni:
Do poprawienia - 2


Brak słów. Zostałem zmasakrowany!

Z czego zrobiłeś lampy?

Pozdrawiam

--
Relacja: NAGATO
Relacja z galerią: FUSO , KING GEORGE V
Galeria: RICHELIEU

Slayer \m/

Odpowiedz na tę wiadomość

25-01-10 10:18  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Dziękuje wszystkim za doping.
Batonus, Witek, to ja wymiękam przy waszych cudach.


Specjalnie dla Szyszkownika i Spychacza (może przyda Ci się w Fuso):

Od kuchni, czyli:
PRZEPIS NA FLAGĘ SYGNALIZACYJNĄ:
Składniki:
Papier (drukarkowy), BCG, Olfa AK3

- Projektujemy flagi - obustronnie, czyli odbicie lustrzane, format np. 2x3,5mm szerokość, 3mm wysokość.
- Drukujemy - w moim przypadku kolorowy laser. Z uwagi na fakt, że na flagach znajdują się podstawowe kolory nie ma problemu z wydrukiem. Nie wiem jak metoda sprawdzi się w przypadku drukarki atramentowej – laser zostawia „powłokę” , atrament może wsiąkać do wewnątrz, co może (ale nie musi) mieć znaczenie przy rozwarstwianiu.
- Wycinamy
- Rozwarstwiamy papier by uzyskać jak najcieńszą warstwę z nadrukiem
- Sklejamy – użyłem BCG, myślę, że ułatwia to późniejsze składanie
- Składamy – przyda się penseta, metoda dowolna w moim przypadku wystarczyło tak:



Całość gotujemy 60 minut na małym ogniu ;)

________________________________________________

PRZEPIS NA LATARNIE:
Składniki:
Żyłka (przeźroczysta, ew. pręt plastykowy), drut (0,1mm, lub „łatwiejsza wersja” 0,2mm), farba, klej wikol lub wikolopodobny (u mnie WAMOD).

- Na żyłce nawijamy spirale z drutu po zdjęciu przecinamy ją i wykonujemy obręcze – tak samo jak przy bulajach
- Z żyłki wycinamy walce o żądanej wys. (np.1mm)
- Nie bawimy się w klejenie obręczy do walca (cyjanopan zostawi matowy nalot, z innym klejem będzie dużo zabawy i paprania), zamiast tego w rozsmarowanej na np. tekturce, karcie telefonicznej itp. kropli farby smarujemy obręcz (coś jak panierka na kotlecie ;).
- W częściowo przeschniętą (ale nie do końca!) obręcz wciskamy walec – farba spełni role kleju.
- Obracamy walec i wykonujemy to samo z drugiej strony.
- Na jedna z podstaw walca nakładamy krople kleju wikol (nie może być zbyt gęsta ani zbyt rzadka) tak by pokryła ją w całości.
- Czekamy aż klej wyschnie i utworzy kopułkę – jeśli nie jest idealna, lub zbyt mała – dodajemy znów trochę kleju.
- Malujemy podstawę i kopułkę latarni (o zapapranie "szkła" nie musimy się martwić - obręcze są już pomalowane)


Podlać olejem i z wierzchu posmarować musztardą.
Wstawić do rozgrzanego piekarnika i piec około 50 minut. ;)


___________________________________

Na koniec pytanie/prośba:

W HIEI na 8 poziomie znajdują się 4 zestawy z lornetami (dwie różne pary). Zaprezentowane w poprzednim poście 2szt. (w tylnej części) musiałem szybko wykonać, gdyż nad nimi znajduje się kolejny pomost, który może utrudnić ich późniejszy montaż. Następne 2 szt. (w przedniej części) czekają w kolejce do wykonania. Tu pojawia się problem:

Mam wątpliwości dotyczące ich wyglądu. Znajdujące się w Małym Modelarzu są podobne do tych z Profili Morskich.

Niestety nie mogę znaleźć takich lornet w moich materiałach. Miejsce, jakie pod nie przeznaczono wskazuje na coś nieco większego (choć mogę się mylić). Czy ktoś z Was ma zdjęcie/rysunek potwierdzające istnienie takiego sprzętu? A może powinny wyglądać one całkiem inaczej? Na HIEI nie widzę np. nieco bardziej rozbudowanych zestawów, jakie można zobaczyć na innych japońskich pancernikach, (przypominających coś w stylu niemieckich lornetek nożycowych z II w św.).

Odpowiedz na tę wiadomość

25-01-10 12:59  Odp: [Relacja] Kolejny... Hiei ;)
Spychacz



Na Forum:
Relacje w toku - 1
Galerie - 1


W Rupieciarni:
Do poprawienia - 2


Dzięki TomS! Na pewno się przyda:)

Pozdrawiam

--
Relacja: NAGATO
Relacja z galerią: FUSO , KING GEORGE V
Galeria: RICHELIEU

Slayer \m/

Odpowiedz na tę wiadomość

25-01-10 13:16  Odp: [Relacja] Kolejny... Hiei ;)
Batonus



Na Forum:
Relacje w toku - 14
Relacje z galerią - 16
Galerie - 17


 - 10

Grupa: QWKAK

Yautay - zauważyłem Twój wpis. I cytat Tomsa z mojej relacji, dot. świateł pozycyjnych.

Jako mechanik okrętowy z wykształcenia, aczkolwiek od wielu lat nieczynny :-) powiem tak - napatrzyłem się na pływające pudła i istotnie, w większości współczesnych jednostek handlowych skrzynki na lampy są czarne od wewnątrz.

To, że we wszystkich wydawanych modelach okrętów wojennych z czasów wojen te obudowy są zielone i czerwone, próbuję wytłumaczyć jednym - za dnia ten kolor mógł pełnić funkcję samego światła, podobnie jak wywieszane gdzieś na maszcie zielone i czerwone kule i stożki, a nocą kolor skrzynki nie gra roli bo świeci światło.

Nie wiem, czy Yautay się zgodzi z tym - mnie nawigacji nie uczono, tylko silników więc może tworzę tu coś dziwnego.

--
Fejs - zbuk: Tomek Szejnoch, w robocie: Hulk (krążownik ;-) Bałtyk
Zazdroszczę owadom - w makro są doskonałe.

Odpowiedz na tę wiadomość

17-02-10 14:22  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Lubicie japońskie pagody? Jeśli tak, zapraszam :)



Część dalsza walki z HIEI 1/300



___________________________



„POCZĄTKI UZBROJENIA”
Pierwsze przymiarki do p-lot. Obecnie jedynie skrzynki amunicyjne.
Dla kalibru 25mm wykonałem charakterystyczną hmm.... nazwijmy ja „skośną” pokrywę i zawiasy. Drobnica, ale gdybym sklejał np. KONGO '44r zamiast kilkudziesięciu miałbym do wykonania ponad setkę :)
Skrzynki amunicji mniejszego kalibru (na Hiei są jedynie 2 zestawy po 4 lufy) wg moich danych są węższe i mają klasyczną – płaską, pokrywę.



„POZIOM 9”
Najpierw skleiłem mały pomost wraz z wzmocnieniami i podporami, znajdujący się nieco poniżej poziomu 9.
By ułatwić sobie pracę, podobnie jak w przypadku poziomu 5, podzieliłem ścianę nadbudówki poz. 9 na dwie części (dolną i górną). Wstawiłem prosty greting, wywinąłem krawędzie osłon i wstawiłem trójkątne wzmocnienia.



Na tyle pojawił się reling i drabina z poziomu 8 na 9



„OPTYKA”
W opracowaniu dotyczącym Takao udało mi się znaleźć rysunek przedstawiający „peryskopowa lornetkę” o którą pytałem w poprzednim poście. Po małej waloryzacji zestaw wygląda tak:



„Zwykłe” lornety wzbogaciłem w stosunku do wycinankowych o kilka elementów. Dodam jeszcze tuby (do komunikacji głosowej):


Można zapytać czy nie szkoda czasu i czy jest sens produkować tak małe, niemal niewidoczne elementy (skrzynki na podstawach, pierścienie obrotowe, okulary o średnicy 0,2-0,3mm...) skoro w skali 1/300 niemal ich nie widać? Może i nie, ale dla mnie owe „niemal” robi różnicę a wykonywanie ich daje mi satysfakcje.



DACH – czyli ostatni poziom”
Po podzieleniu ściany nadbudówki poziomu 9 na dwie części (górna i dolną) wykonałem nową osłonę: połączyłem okap poz.9 z osłoną poz.10 i jednocześnie zmieniłem kształt wypukłych elementów w przedniej części (wg planów nie są one na całej wysokości tak jak w MM ale, jedynie na jej części).


Dodałem miejsca mocowania lin. Nieco więcej czasu spędziłem nad przednią częścią, ale opłaciło się i z efektu jestem zadowolony. Zamieniłem szarą podłogę na „linoleum” oraz wykonałem trójkątne wzmocnienia i dwa otwory dla drabinek w tylnej części.
„Wąsy” - nie dawała mi spokoju kwestia ich sztywności pod naciągiem lin. Usztywniłem je Cyjanopanem, użyłem nieco grubszego papieru do wykonania „dziurkowanego” (a więc osłabionego) elementu podpierającego. Mam nadzieje, że to wraz z biegnąca górą barierką dostatecznie usztywni wąs.
Na wąsach wylądowały lampy, a pod nimi linki.


Dodałem „tuby” przy lornetach (drut 0.3 + końcówka z czubka zaostrzonej wykałaczki) i drabinki z poziomu 9 na 10.



„DALMIERZ”:
Podstawa – jedyna zmiana to przewiercenie wsporników.


Główna część - Dodatki to: drabinka na tyle, reling, zmiana przednich klap, kilka wzmocnień, przerobione ramiona dalmierza.



____________________________


Pagoda HIEI na dzień dzisiejszy wygląda tak:



_____________________________



Mam nadzieje, że w następnej części relacji uda mi się wyposażyć nadbudówkę, w dalmierze, oświetlenie – reflektory, liny wraz z flagami sygnałowymi oraz charakterystyczną „białą czapeczkę” i tym samym zakończyć prace nad tym elementem okrętu.

Pozdrawiam



Post zmieniony (17-02-10 14:25)

Odpowiedz na tę wiadomość

17-02-10 14:25  Odp: [Relacja] Kolejny... Hiei ;)
Jasiek



Na Forum:
Relacje w toku - 7
Relacje z galerią - 9
Galerie - 1


Nie wiem jak inni ale ja wymiękam oglądając to co robisz :)

--
Pozdrawiam!

Ukończone ORP Orzeł III, ORP Orzeł I, Wz.28, 7TP, Nieuport 11c.1 "Bebe", SGB 9 "Grey Goose", Zlin 50LS, Flak 38, Ki-61 Hien



Odpowiedz na tę wiadomość

17-02-10 15:33  Odp: [Relacja] Kolejny... Hiei ;)
Locox



Na Forum:
Relacje w toku - 1


Inni wymiękli juz dawno :)

Odpowiedz na tę wiadomość

17-02-10 19:52  Odp: [Relacja] Kolejny... Hiei ;)
Thunder909



kurde ale czarujesz :-)) Uwazam ze te wszytkie lornetki i inne male czesci sa bardzo widoczne. Mimo ze to skala 1:300. Twoja praca na pewno sie oplacila. Ta nadbudowka wyglada super.

Odpowiedz na tę wiadomość

17-02-10 20:17  Odp: [Relacja] Kolejny... Hiei ;)
Miś Uszatek

Wymiatasz Kolego

Odpowiedz na tę wiadomość

17-02-10 23:07  Odp: [Relacja] Kolejny... Hiei ;)
Spychacz



Na Forum:
Relacje w toku - 1
Galerie - 1


W Rupieciarni:
Do poprawienia - 2


Piękna robota. Pagoda prezentuje się rewelacyjnie! ...i tempo też świetne, biorąc pod uwagę detalizację elementów.

Pozdrawiam.

--
Relacja: NAGATO
Relacja z galerią: FUSO , KING GEORGE V
Galeria: RICHELIEU

Slayer \m/

Odpowiedz na tę wiadomość

18-02-10 08:23  Odp: [Relacja] Kolejny... Hiei ;)
Kopciu



Na Forum:
Relacje w toku - 1


Masz niesamowite zdolności manualne,precyzja Twojej pracy niespotykana w tej skali.

--
Pozdrawiam<<kopciu>>
W produkcji "Graf Spee"

Odpowiedz na tę wiadomość

18-02-10 13:38  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Cieszy mnie i dziękuje za tak pozytywny odzew.

Spychacz - jeśli chodzi o pagody, to ja czekam na Twoją w "Fuso". Wtedy będzie co oglądać. Chciałbym kiedyś strzelić sobie taką w 1/300 ale stopień komplikacji, detalizacji i ogrom dostępnej dokumentacji sprawiłby pewnie że była by to praca na lata. Całe szczęście, że nie widziałem wydania "Fuso" 1/300 - problem i pokusa z głowy ;)

Kopciu - miło że zajrzałeś do mojej relacji. Dzięki temu odkryłem budowę "Graf Spee" w Twoim wykonaniu. Wstyd się przyznać, ale do tej pory nie miałem o niej pojęcia i niemal umknęło mi coś bardzo interesującego.

____________________


Teraz coś serii "Prośba/Zapytanie":

Nieśmiało poruszałem już ten problem w relacji "Kiji" Szyszkownika, ale nie chcę zaśmiecać jego wątku prywatą. Chciałbym zapytać Was o opinie dotyczące cienkiej żyłki. Planuje wykonać olinowanie z żyłki 0,1mm a następnie pomalować ją.

Czy macie jakieś miłe/niemiłe doświadczenia z tym materiałem? Chodzi mi o np. rozciąganie/ kurczenie się, problemy z klejeniem superglue (a może inny klej?) itp.

Hiei w skali 1/300 nie ma bardzo długich odcinków lin więc może to, co boli przy 1 metrze w odcinku np. 30cm jest niemal nieistotne?
Wydaje mi się też, że żyłka pomalowana farbą nieco zmienia swoje właściwości (a może to tylko moje złudzenie).
Rozważałem tez ew. cieniutki drucik np. 0,1-0,08mm, nie mam jednak praktyki w tej materii, może bardziej doświadczeni koledzy coś podpowiedzą?

Odpowiedz na tę wiadomość

18-02-10 15:38  Odp: [Relacja] Kolejny... Hiei ;)
Kat

Na Forum:
Relacje w toku - 6
Relacje z galerią - 7
Galerie - 16


 - 8

Druciki, przynajmniej te miedziane, na olinowanie odradzam. Przy najdelikatniejszym dotyku potrafią się wyciągnąć a potem brzydko zwisają. Polecam elastyczną nić z rajstop albo innych tego typu produktów, dostępne w szerokiej gamie kolorystycznej i grubości, łatwo się kleją na kleje CA.

Pozdrawiam

--
_________________
Dobry modelarz sklei model każdego, nawet najgorszego projektanta
Dobry projektant zaprojektuje model który sklei każdy, nawet najgorszy modelarz

"Nie ma ludzi niewinnych, są tylko źle przesłuchani"- Felix Dzierżyński

Makro: HSW Ł-34 , IS-3 , BTR-80, ORP Grom II
Mikro: 2S19 Msta, Man 7t , M1070 HET, Fiat 126p

Moja strona: http://maciek-kat.cba.pl/

Odpowiedz na tę wiadomość

19-02-10 20:22  Odp: [Relacja] Kolejny... Hiei ;)
Spychacz



Na Forum:
Relacje w toku - 1
Galerie - 1


W Rupieciarni:
Do poprawienia - 2


W swoim Fuso olinowanie nadbudówki rufowej wykonałem właśnie z żyłki wędkarskiej i jestem z niej w 100% zadowolony. Bardzo dobrze trzyma na superglue i na razie się nie skurczyła ani nie rozciągnęła, mimo że malowałem ją dopiero po przyklejeniu. Nie wiem jak będzie za jakiś czas. Mam nadzieję że ok. Ja polecam!

Pozdrawiam

--
Relacja: NAGATO
Relacja z galerią: FUSO , KING GEORGE V
Galeria: RICHELIEU

Slayer \m/

Odpowiedz na tę wiadomość

20-02-10 13:29  Odp: [Relacja] Kolejny... Hiei ;)
Cyryl

Na Forum:
Relacje w toku - 2
Galerie - 5


TomS.
Spróbuj może coś takiego jak nić do produkcji sztucznych much wędkarskich, jest bardzo cienka, nie mechaci się, gama kolorów jest ogromna, a jak by co to i maluje się ją łatwo rozcieńczoną farbą.
P.S.
Model piękny, i ta skala!!!...
Pozdrawiam

--
W kolejce: Isuzu, Matsu, Fuso , Nagato, Junyo, Hiei, Yukikaze.Nisshin, Oyodo,
Akagi, Zuiho, Mogami, Tama, Nahi, SBT.
Do kupienia: Suzuya, Uranami, I-400..............

Odpowiedz na tę wiadomość

21-02-10 00:48  Odp: [Relacja] Kolejny... Hiei ;)
Batonus



Na Forum:
Relacje w toku - 14
Relacje z galerią - 16
Galerie - 17


 - 10

Grupa: QWKAK

Zaglądam tu czasem i doznaję różnych refleksji...
Wciąż nie mogę uwierzyć, że komuś się chce w 1:300 zrobić coś takiego. A jednak.

Liny - w moim przypadku sprawdza się nieźle żyłka ok. 0,05mm, ale naprężona.
Z czymś, co ma zwisać jest kłopot, bo przy tych średnicach nic dobrze nie zwisa. jestem obecnie na etapie experymentów z obciążaniem żyłki na gorąco (suszarka) i zostawianiem na noc z ciężarkiem, zgodnie z podpowiedzią Yanisa w mojej relacji.
Zwis jest jakiś czas, ale potem znowu pływa na wszystkie strony... wystarczy, że jest cieplej w pokoju, żyłce chyba wraca pamięć. Próbuję więc dalej.

Więc jeżeli chcesz zrobić naprężone liny - zdecydowanie polecam żyłkę.

--
Fejs - zbuk: Tomek Szejnoch, w robocie: Hulk (krążownik ;-) Bałtyk
Zazdroszczę owadom - w makro są doskonałe.

Odpowiedz na tę wiadomość

25-02-10 17:58  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Witam


Dziękuje wszystkim za cenne uwagi dotyczące radzenia sobie z olinowaniem.


__________________________________________


Mam nadzieje, że wybaczycie mi niedotrzymanie obietnicy z poprzedniego postu. Całej nadbudówki jeszcze nie będzie. Zamiast tego: "oczy" HIEI



REFLEKTORY 60cm
Oryginały są dość skomplikowane i wielu części nie da się oddać w skali 1/300. Skupiłem się na najważniejszych. W sumie każdy reflektor składa się z około 30 elementów. Większość z drutu 0,2 i 0,1mm oraz cienkiego papieru - wycinankowy okazał się zbyt pancerny.
Przyznaje się do małego oszustwa, w prawdziwym reflektorze z przodu znajduje się kilkanaście żaluzji, nie jestem w stanie wykonać tylu na obręczy o średnicy 2mm i zredukowałem ich ilość do 3szt
Do wykonania półokrągłej klapy tylnej bardzo pomocny okazał się BCG, a zamiast folii aluminiowej do lustra użyłem farby Chrome-Silber z ModelMastera (ma już kilkanaście lat i nadal działa!!!). Darujcie mi brak odbłyśnika ;)
Wykonanie męczące, dobrze, że kolejne reflektory na śródokręciu mają większą średnicę.



DALMIERZE na poziomie 3
Wzbogaciłem je o klapy, zmieniłem wygląd kilku części i nie mogłem oprzeć się otworzeniu włazu na dachu. Zastanawiałem się nad drutologią (np. obręcz na obwodzie – coś jak bardzo, bardzo niski reling) jednak na dostępnych mi zdjęciach Hiei nic nie widać, a i na 3D podobnego dalmierza (chyba z Ise) nie mogłem ich odszukać.



DALMIERZE na poziomie 5
Postanowiłem je częściowo oszklić oraz zmieniłem przekrój ramion (wg planów powinien być owalny a nie okrągły)



DALMIERZE na poziomie 7
Nie wiem, czy to moje wina, czy też błąd opracowania, ale mogą być problemy ze zmieszczeniem ich pomiędzy pomostami – jeśli oczywiście przykleimy „ożebrowanie” pod pomostem znajdującym się nad dalmierzem. Od siebie dodałem przetłoczenia klap i prowadnice.


Rodzinne zdjęcie grupowe:



PRZYRZĄDY na poziomie 9
O ile mi wiadomo współpracujące uzbrojeniem p-lot. Nie jestem z nich zbytnio zadowolony, ale zostawię je takimi, jakie są.



Pozdrawiam
TomS

Odpowiedz na tę wiadomość

25-02-10 19:07  Odp: [Relacja] Kolejny... Hiei ;)
Locox



Na Forum:
Relacje w toku - 1


Na Twoja relację czeka się z niecierpliwością:) Dla mnie bomba:)

Odpowiedz na tę wiadomość

26-02-10 00:50  Odp: [Relacja] Kolejny... Hiei ;)
vansen



Na Forum:
Relacje w toku - 1


Miażdżysz. I tyle co jestem w stanie napisać. :D

--

Odpowiedz na tę wiadomość

26-02-10 09:44  Odp: [Relacja] Kolejny... Hiei ;)
Kopciu



Na Forum:
Relacje w toku - 1


..knockout!!!

--
Pozdrawiam<<kopciu>>
W produkcji "Graf Spee"

Odpowiedz na tę wiadomość

26-02-10 09:52  Odp: [Relacja] Kolejny... Hiei ;)
Saburo



Na Forum:
Relacje w toku - 7
Relacje z galerią - 1
Galerie - 5


Jestem pod wrażeniem. Świetnie wygląda.

--
Pancernik Nagato
Superpancernik GrossDeutschland
Pancernik Bismarck

Odpowiedz na tę wiadomość

26-02-10 10:09  Odp: [Relacja] Kolejny... Hiei ;)
Pirania



Na Forum:
Relacje w toku - 1
Relacje z galerią - 2
Galerie - 1


Reflektorki podobnie jak cała reszta pierwsza klasa.

Pozdrawiam Pirania.

P.S. W sprawie flag sygnałowych. Wydruk z atramentówki najlepiej zaimpregnować BCG od strony wydruku. Częściowo zapobiega to "wyblaknięciu" farby podczas zdzierania spodniej wartstwy papieru. Dzięki za ten patent.

Odpowiedz na tę wiadomość

26-02-10 23:02  Odp: [Relacja] Kolejny... Hiei ;)
volsebix

LUDIZE !!!!!!!!!
Jak wy to robiecie . TY , BATONUS , I JESZCEZ KILKU !!! JAK PYTAM GRZECZNIE !! ?

Odpowiedz na tę wiadomość

09-03-10 22:06  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Dziś finał budowy wieżowca czyli: NADBUDÓWKA HIEI 1/300


___________________________________________



"BIAŁA CZAPECZKA" - szczyt głównego dalmierza.
Nie jestem zwolennikiem malowania ciemnoszarego na biało i musiałem zaprojektować ją od nowa. Dziwi mnie pewien brak konsekwencji u autora modelu - siatka elementu z nadbudówki dziobowej jest rozrysowana w całkowicie inny sposób niż ta sama część na nadbudówce rufowej. Wg mnie sposób "rufowy" jest mniej problematyczny w sklejaniu (zwłaszcza w tzw. standardzie)



Dodatki to: reling, odrutowanie, małe drzwi na tyle, otwarte wizjery, latarnia. Uznałem, że czysty biały jest zbyt rzucający się w oczy - naniosłem małe ślady zużycia. Oszkliłem przyrząd na szczycie.


Przy okazji zastanowiłem się ile części już znalazło się w moim HIEI. Zliczenie ich jest niewykonalne. Ten mały element to 50części (licząc drabinkę jako całość a nie poszczególne szczeble).



OSPRZĘT RATOWNICZY
Koło wykonane z drutu (dla łatwiejszego kształtowania użyłem cyny lutowniczej).




LINY DO FLAG SYGNAŁOWYCH
Stresująca praca. Montaż linek w takiej ilości, ułożonych tak blisko i w tak małej skali wymagał dużo cierpliwości.
Pojawiła się kwestia koloru linek. Spotkałem się z poglądem, że powinny być takie same jak reszta olinowania. Nie można mu odmówić racji, jednak na zdjęciach Hiei (niestety nieostrych) widać że linki do flag odznaczają się na szarym tle (są jasne) w odróżnieniu od reszty olinowania. Wiele modeli japońskich okrętów (w galeriach internetowych jak i w Gakkenach) także posiada linki flag sygnałowych w jasnym kolorze. Zdecydowałem się więc na pomalowanie ich na jasny brąz.
Bloczki wykonałem z sklejanych razem par krążków papieru wyciętych za pomocą wybijaka z igły lekarskiej.
Trudno utrzymać napięcie dużej ilości linek na delikatnych "wąsach". Założenie reszty olinowania powinno nieco je naciągnąć. Zawsze też można będzie zastosować metodę "suszarki".



Zamiast sklejać tylne ścianki poziomu 1 i 2 wykonałem je od nowa łącząc je razem, jednocześnie zmieniłem ilość bulai na 2 poziomie.


Dokończyłem resztę skrzynek do p-lot 25mm





Główny "wieżowiec" HIEI w całej krasie (bez uzbrojenia przeciwlotniczego) wygląda następująco:





A tu wraz z innymi "wzorcami miary" ;)


Na tyle brak jednego małego pomostu - pojawi się później gdyż mam w stosunku do niego pewien tajny plan :)


_________________________________



Na koniec zagadnienie z kategorii Pytanie/Prośba:

Czy posiadacie jakieś wiarygodne plany, lub wyraźne zdjęcia komina HIEI? Zależy mi na wylocie spalin.
Uważam, że to co pokazano w Małym Modelarzu to czyste S-F. Wielka płaszczyzna z małą dziurą na środku.



Na zdjęciach Hiei wydaje się że kratownica jest na całej powierzchni.


(przepraszam za kiepską jakość)

Zdjęcia modeli plastykowych Hiei także to potwierdzają. Wiem, że plastyk to żaden dowód ale na jakieś podstawie musiał powstać.


Ja, obstawiam, że w/w rozwiązanie jest bardzo prawdopodobne i wnętrze komina Hiei mogło być czymś w stylu np. z Fuso, Yamato, czy innych jednostek japońskich (czyli jedna poprzeczna przegroda wzdłuż osi symetrii komina pokrywającej się z osią okrętu i kilka np 5 prostopadłych do osi symetrii okrętu przegród). Takie rozwiązanie jest chyba bardziej wiarygodne od tego z Małego Modelarza.

Tu rysunek i zdjęcie komina z Kongo, niestety nie może być ono przeniesione do HIEI, gdyż Kongo miał inne kominy - okrągłe i bardziej hmmm.... nazwijmy je "grzybkowate".


Co koledzy o tym myślą?

Pozdrawiam
TomS

--

Odpowiedz na tę wiadomość

09-03-10 23:42  Odp: [Relacja] Kolejny... Hiei ;)
Sven

Na Forum:
Relacje w toku - 9
Relacje z galerią - 1
Galerie - 5


 - 3

Nie mam lepszego zdjęcia, ale widać chyba nieco wiecej. Może ktoś ma lepszą jakość.



--
Sven

HMS Ark Royal

Odpowiedz na tę wiadomość

10-03-10 08:44  Odp: [Relacja] Kolejny... Hiei ;)
pol

Na Forum:
Relacje w toku - 2
Relacje z galerią - 1
Galerie - 9


Wieża jest niesamowita. Wrażenie w tej skali jest imponujące.
Powodzenia w dalszej budowie. Taki model to inspiracja do wytężonej pracy.
Pozdrawiam.

--
pol / godlewskipawel@wp.pl
ukończone: TK-3 WAK, PzKpfw I Aufs.F WAK, Admirał Uszakow Pro Model,Krupp-Protze Modelik, AB 41 Autoblinda WAK, Pietropawłowsk Modelik, DODGE WC54 WAK, R-27 CYKLON PRO-MODEL,Panhard ,Oldenburg Pro-Model,Staghound Modelik, Wz 34 KK, Kfz 69 Modelik, FAI Modelik, GM C15TA WAK, T-20 WAK, MCV 80 Modelik, M16 MGMC WAK, Tatra 813 Kolos, T-37 Answer, Dragon Wagon GPM,
na warsztacie: Willys MB jepp WAK
w poczekalni:

Odpowiedz na tę wiadomość

10-03-10 11:30  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Pol - dzięki, powodzenie w dalszej części budowy będzie potrzebne:)

Sven, dzięki za odzew Na Twoim zdjęciu widać coś czarnego wystającego z komina. Myślę, że zostało ono zinterpretowane w MM i Profilach jako wylot i kratownica. Nie jestem przekonany do takiego rozwiązania, równie dobrze (a nawet bardziej prawdopodobnie) mogą to być któreś z wystających przegród poprzecznych, tak jak ma to miejsce np. w FUSO.

„Zajrzałem” do kominów FUSO, YAMATO, NAGATO i jeszcze kilku jednostek i pozwoliłem sobie na sporządzenie uproszczonego rysunku

Gzie:
1 – tajemnicza „czarna dziura”
2 – tajemnicza „blacha” zmniejszająca wylot (czemu miała by służyć i dlaczego przesłania tak duża powierzchnie?)
3 – przegrody prostopadłe do osi symetrii okrętu (czasami kilka z nich wystaje z otworu kominowego ponad jego krawędź) na końcach są lekko odchylone do tyłu i mogą (patrząc pod pewnym kątem) dawać złudzenie „blachy” - nr 2 lub wylotu jak na zdjęciu Svena
4 – przegroda pokrywająca się z osią symetrii okrętu
5 – przegrody o kształcie owalnym (komin jest bardziej pękaty)

Na modelach (np Gakken 65) zastosowano rozwiązanie „Nagatopodobne”

__________

edit:
Ciekawostka dla budujących HIEI - na zdjęciu Svena (i jeśli dobrze przyjrzeć się na moich) można zobaczyć, że stanowiska p-lot w centralnej części kadłuba (a raczej to co znajduje się pod mini) ma nieco inny wygląd niż prezentowany w MM.




Post zmieniony (10-03-10 11:41)

Odpowiedz na tę wiadomość

10-03-10 11:41  Odp: [Relacja] Kolejny... Hiei ;)
Witek



Na Forum:
Relacje w toku - 1
Relacje z galerią - 1
Galerie - 1


Ta precyzja wykonania i efekt sklejonej nadbudówki jest niesamowity, a na dodatek jeszcze skala 1:300 masz człowieku cierpliwość!!!
Czekam na kolejne fotki.

--
Pozdrawiam Witek
Na warsztacie Yamato , Scorpion, Amerigo Vespucci, Akizuki

-----------------------------------
Samoloty. Okręty, Pojazdy
-----------------------------------

Odpowiedz na tę wiadomość

10-03-10 17:15  Odp: [Relacja] Kolejny... Hiei ;)
Sven

Na Forum:
Relacje w toku - 9
Relacje z galerią - 1
Galerie - 5


 - 3

Na zbliżeniu wygląda to chyba jeszcze inaczej



znalazłem jeszcze komin z innego japońskiego pancernika, chyna z Nagato



Być może podobnie było w Hiei.

--
Sven

HMS Ark Royal

Odpowiedz na tę wiadomość

10-03-10 19:51  Odp: [Relacja] Kolejny... Hiei ;)
yanis

Na Forum:
Galerie - 1


 - 3

-

Post zmieniony (30-09-11 14:35)

Odpowiedz na tę wiadomość

10-03-10 20:08  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Dziękuje za zdjęcia.

Zdjęcia Yanisa utwierdzają mnie w przekonaniu by całkowicie skreślić rozwiązanie z MM i przerobić je na "Nagato/Fusopodobne" - Poprzeczne przegrody odchylone lekko ku tyłowi + dwie z nich bardziej wystające poza krawędź górną komina tworzące razem prostokątny "komin w kominie". Nawet jeśli stworzę coś nie oddającego w 100% rzeczywistości, to i tak będzie to o niebo lepsze niż wycinankowe S-F.

Yanis, czy Twoje zdjęcie nr 1 nie ma czasem wersji mniej wykadrowanej? ;) Może wygrzebałbym na nim coś do wzbogacenia środkowej nadbudówki?

Odpowiedz na tę wiadomość

10-03-10 21:00  Odp: [Relacja] Kolejny... Hiei ;)
yanis

Na Forum:
Galerie - 1


 - 3

-

Post zmieniony (30-09-11 14:35)

Odpowiedz na tę wiadomość

10-03-10 21:27  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Odpisałem już w mailu, ale powtórzę: YANIS JESTEŚ WIELKI! :)

Odpowiedz na tę wiadomość

30-03-10 16:03  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Czas na kolejny odcinek: „HIEI” 1/300 - tym razem komin i nadbudówka.


______________________________________________



NADBUDÓWKA KOMINOWA - ŚRODKOWA:

Zdublowałem wszystkie wręgi, podstawy i od nowa wykonałem szkielet. Tak wykonaną bazę oklejałem ściankami. Wyciąłem otwory przez które (po pomalowaniu) zostanie włożone oszklenie. Tu przyznaje się do pomyłki – nie ma ona wpływu na wygląd okrętu, ale gdybym otwory zrobił w dolnej podstawie byłoby to rozsądniejsze i łatwiejsze w montażu.


W tylnej części znajdują się otwory ("wentylacja"?), zamontowałem tam kratkę. Celowo zdecydowałem się na większe oka, to wynik kompromisu pomiędzy widocznością a super realizmem. Jeżeli ktoś nastawia się na to drugie proponuje użyć np. siateczki z niektórych herbat, lub innej bardzo drobnej.


Trafiłem na zdjęcie planu środkowej nadbudówki. Wynika z niego, że kształt tylnej części pierwszego piętra powinien być nieco inny. Wydaje mi się to bardzo prawdopodobne, gdyż na wymienionym zdjęciu znajdują się także inne szczegóły odbiegające od planów z Profili Morskich, będących podstawą modelu HIEI z Małego Modelarza, a które to potwierdzają inne publikacje i zdjęcia.

Zdublowałem wręgi i zmodyfikowałem ich kształt.


Są różne metody z radzenia sobie z oszkleniem, ja buduje wewnętrzny szkielet i zamalowuje na czarno segmenty z bulajami. Takie rozwiązanie zastosowałem w tej części. Całość okleiłem ściankami uważając przy tym aby elementy od strony rufy były nieco dłuższe (chcę w ten sposób uniknąć szpary między nadbudówką a "podłogą" do której będzie przytwierdzona.


Wykonałem ryfle w części z działami 127mm. I przykleiłem osłonę. Została ona nieco zmodyfikowana (wywinięcie i wzmocnienia). Jak już pisałem: nie mam przekonania do klejenia BCG, ale do formowania części jest on nieoceniony. Wystarczy mała wprawa a tworzenie wywinięć robi się banalnie proste. Metoda ta jest dobrą alternatywą dla naklejania drutu na krawędzi lub używania dodatkowego wyprofilowanego paska papieru (co przy 1/300 może stanowić problem).


Po wstawieniu zejściówek przykleiłem pozostałe elementy znajdujące się pod pokładem. I przystąpiłem do montażu trójkątnych wsporników.


I tu uwaga!!! Nie wiem czemu model z "Małego Modelarza" nie posiada dodatkowych podpór pod podstawami dział 127mm? Biegną one od deskowanego pokładu do krawędzi osłony. O dziwo w Profilach Morskich, które były podobno jednymi z podstawowych materiałów do projektu są one widoczne, podobnie jak na zdjęciach Hiei.
Wykonam je i wkleję po zamocowaniu nadbudówki na stałe.

Kolejne "Czy to na pewno tak powinno wyglądać?" to kształt elementów będących podstawami platform p-lot w przedniej części nadbudówki. W "MM" mają one kształt bryły po podstawie wielokąta. Wydaje mi się, że bliżej było im do czegoś w stylu walca (mniejsza powierzchnia i zaokrąglony przekrój) - utwierdza mnie przy tym jeden z rysunków i zdjęcia (w poprzednim części relacji zaznaczyłem czego szukać). Dodatkowo pojawiły się drzwi i barierki (drabinki wstawię po przyklejeniu elementu do pokładu).


W przedniej części mała nadbudówka z dodanymi kratownicami i relingiem.




KOMIN:

Aby wykonać wnętrze musiałem go zmodyfikować. "Kołnierze" zrobiłem z cieńszego papieru - łatwiej formować, usztywniałem Cyjanopanem.


Rury z drutu, igieł itp. Drutologia – nie bolało aż tak bardzo, ale w drugim kominie będzie jej jeszcze więcej.


Wnętrze komina zostało całkowicie zmienione. Najpierw baza - pasowanie, szlifowanie i tak do skutku. Nie miałem aparatu więc zdjęcia jedynie z kiepskiej komórki.


Wstawiłem przegrody, kratownice a gdyby jakiś japoniec chciał wejść do wnętrza zamontowałem mu uchwyty ;)


Osłona termiczna - nie chciałem mieć łączenia na dłuższej krawędzi, więc zmieniłem projekt. Górna krawędź została wywinięta. Zastanawiałem się nad drutologią na samej osłonie (myślę, że mogła tam być) ale nie miałem odpowiedniego potwierdzenia.


Uwaga dla sklejających okręt: Wydaje mi się, że mogą być problemy z wciśnięciem osłony na wszystkie rury. Dlatego proponuje wcześniej wykonać próbna wersję i ew. powiększyć obwód osłony. Moja porada dla wykonujących Hiei w standardzie - PAMIĘTAJCIE BY NIE PRZYKLEJAĆ CAŁEGO POKŁADU! - wytnijcie z niego szare elementy które nie będą widoczne (tzn. zostaną zakryte wyższym pokładem ) i zachowajcie sobie jako cenną rezerwę papieru. Przyda się np. do wykonywania nowej osłony i innych elementów.

Dodałem syreny/gwizdki przeciwmgłowe. Rury (cienki drut i obejmy z druciku 0,1mm) tuba (końcówka z naostrzonej wykałaczki) i podłoga (kratka + siateczka z herbaty), może nie będą widoczne ale dają efekt "tłoku" na kominie a i zabawę przy sklejaniu miąłem przednią.
Wkleiłem jedynie część drabinki, pozostała zostanie dodana po doklejeniu pomostów okalających komin.

Po analizie zdjęć na kominie pojawiła się dodatkowa rura z końcówką "H" na szczycie, a na innej rurze zamontowałem "daszek"

Bałem się podciekania farby i z dużymi obawami zabrałem się za malowanie czarnego pasa na kominie. Obeszło się bez poprawek.




________________________________________

Pewnie nie było by tego komina gdyby nie pomoc wielu osób. Chciałbym podziękować przede wszystkim Svenowi, Yanisowi i Rammowi.



Cały komin prezentuje się tak:





A tak na nieukończonej nadbudówce:



____________________________

Pozdrawiam
TomS



Post zmieniony (30-03-10 16:05)

Odpowiedz na tę wiadomość

30-03-10 16:09  Odp: [Relacja] Kolejny... Hiei ;)
Jasiek



Na Forum:
Relacje w toku - 7
Relacje z galerią - 9
Galerie - 1


Chyba przestanę śledzić Twoją relację bo po prostu nie wyrabiam :)
Ciekawe czy będę kiedyś w stanie sklejać tak szczegółowe konstrukcje i to w takiej skali.

--
Pozdrawiam!

Ukończone ORP Orzeł III, ORP Orzeł I, Wz.28, 7TP, Nieuport 11c.1 "Bebe", SGB 9 "Grey Goose", Zlin 50LS, Flak 38, Ki-61 Hien



Odpowiedz na tę wiadomość

30-03-10 18:46  Odp: [Relacja] Kolejny... Hiei ;)
yanis

Na Forum:
Galerie - 1


 - 3

-

Post zmieniony (30-09-11 14:36)

Odpowiedz na tę wiadomość

30-03-10 21:56  Odp: [Relacja] Kolejny... Hiei ;)
szyszkownik



Na Forum:
Relacje w toku - 3
Galerie - 2


Grupa: WLKP

A jak Cię poznałem wydawałeś się normalny...;)

Brawo! Komin wygląda świetnie. Troszkę odstaję (chodzi mi o wielkość oczek) wspomniana przez Ciebie siatka wentylacyjna. Na kominie jest miejsce gdzie zastosowałeś inną siatkę jako kawałek "podłogi" i tam wygląda to bardzo ładnie (nie pozaklejałeś oczek! co nie jest takie łatwe). Wydaje mi się, że podobną funkcję spełniłaby przy otworach wentylacyjnych.

Pozdrawiam
szyszkownik

--
ku chwale kartonu!!! ;)

Odpowiedz na tę wiadomość

31-03-10 10:37  Odp: [Relacja] Kolejny... Hiei ;)
Kemot



Na Forum:
Relacje w toku - 8
Relacje z galerią - 1
Galerie - 6


 - 6

Muszę stwierdzić, że oprócz niewątpliwej uczty dla oka, ta relacja stanowi swoistego rodzaju fotodokumentację dla osób pragnących wzbogacić Hiei o to lub tamto...

Jeszcze cenne wskazówki na co uważać, jak przerobić elementy alby wyglądały lepiej.

Jedna z najlepiej (według mnie jasna sprawa) prowadzonych relacji na tym forum.
Wielkie wyrazy uznania, nie tylko za model!

Jeśli będziesz miał jeszcze siłę i ochotę, to proponował bym przygotowanie jakiegoś PDFa (a raczej kilku, z podziałem na poszczególne klejone bloki, ze względu na wielkość pliku końcowego) z Twoim opisem i powstawianymi dużymi zdjęciami. Byłby to niezły podręcznik dla kolejnych sklejaczy Hiei.

--
pzdr
Kemot

Odpowiedz na tę wiadomość

31-03-10 14:55  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Marcinie, uniknięcie pozaklejania oczek klejem nie było jeszcze tak trudne jak pozaklejania ich farbą przy malowaniu ;)
Masz racje że oczka nieco odstają. Miałem problem z "dużą siatką". Znajduje się ona najczęściej w miejscach ocienionych. Na początku budowy (już przy kadłubie) chciałem, aby było coś widać. Miałem do wyboru realizm (małe oczka np. siatka od herbaty) lub przesadzenie i większe oczka. Z trudem wybrałem drugie rozwiązanie, a później konsekwentnie szedłem tą drogą. Na Hiei takich miejsc jest tylko kilka:
- prawa burta pod pokładem wodnosamolotów
- nadbudówka na środku, pod działami 127mm
- nadbudówka środkowa - w przedniej części
- nadbudówka rufowa, pod kominem (na to miejsce nie mam potwierdzenia poza Profilami Morskimi, a że nadbudówka rufowa jest do przebudowy.... ale o tym w innej części)
Oczywiście w innych miejscach będę stosował siatkę o mniejszych oczkach.

Kemot, tak naprawdę to miałem zapytać czy forumowiczów nie męczy już to moje wodolejstwo :)
W PDFach jestem zielony a i wydawanie "e-książki" przez osobę o zerowym stażu (to naprawdę mój pierwszy waloryzowany okręt i pierwszy model po kilkunastu latach) w sytuacji gdy na forum znajdują się prawdziwi specjaliści byłoby chyba przesadą.
Pewną alternatywą dla przeglądania strony internetowej o dużej objętości jest ściągnięcie jej na dysk twardy komputera (są darmowe i komercyjne programy) i oglądanie jej szybko i łatwo za pomocą przeglądarki w trybie off-line.

________________________


Mam do Was pytanie:
Na nadbudówce która widzieliście w poprzednim poście znajdują się min. 2 łodzie motorowe. W wycinance (PM) są to jednostki 15metrowe (jak ustaliłem) podobne do niemal identycznej łajby 11 metrowej (na Hiei jest tez taka 1 szt). Jedyny rysunek jaki znalazłem to ten z anatomii Yamato - określany jako "15m 150hp MOTOR BOAT CEREMONIAL BARGE".
W modelach typu Kongo (niestety to tylko modele) widziałem zamiast takich łodzi, inne: 17 metrowe z "kominkiem" "17m motor pinnace ceremonial barge" takie same jak np. w Yamato, Fuso.

Macie jakieś inne (niż z anatomii Yamato) potwierdzenie istnienia 15m łodzi? A może zrobić "kominkową" 17-ke?

Pozdrawiam
TomS

--



Post zmieniony (31-03-10 18:24)

Odpowiedz na tę wiadomość

31-03-10 21:22  Odp: [Relacja] Kolejny... Hiei ;)
yanis

Na Forum:
Galerie - 1


 - 3

-

Post zmieniony (30-09-11 14:36)

Odpowiedz na tę wiadomość

02-04-10 15:57  Odp: [Relacja] Kolejny... Hiei ;)
Thunder909







Takie lodzie mial Nagato. Moze sie przyda. Niestety ktora jest ktora nie wiem ,wszystko po japonsku.



Post zmieniony (02-04-10 16:16)

Odpowiedz na tę wiadomość

02-04-10 20:27  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Thunder, w Twoich rysunkach przed gąszczem znaczków znalazłem cyfry - długości łodzi:) Nie ma tam 15-ki, ale i tak się przydadzą.
To, o czym pisał Yanis potwierdzają także dane od Witka - jest 15-ka podobna do 11-ki różniąca się min. uskokiem pokładu w połowie długości kadłuba i oszkloną kabiną. Podsumowując: 15-ki w HIEI z Małego Modelarza i Profili Morskich mają pokrycie w rzeczywistości.

Dziękuje wam wszystkim. Cieszy mnie, ze lista osób które pomogły mi w budowie okrętu jest już tak długa. Pozdrawiam i życzę im a także wszystkim pozostałym forumowiczom Wesołych Świąt.

TomS

Odpowiedz na tę wiadomość

02-04-10 21:54  Odp: [Relacja] Kolejny... Hiei ;)
Thunder909



Wrecz przeciwnie ,taka fajna relacja to nam pomaga.
Mozna sie wiele nauczyc i ogladajac Twoja prace dostaje sie taaaka ochote na sklejanie ze az milo. Wesolych Swiat !

Odpowiedz na tę wiadomość

02-04-10 23:18  Odp: [Relacja] Kolejny... Hiei ;)
dokker

Na Forum:
Relacje w toku - 1
Relacje z galerią - 2
Galerie - 7


 - 3

TomS - ile byś nie napisał ja i tak przeczytam, żadne tam wodolejstwo :-)
Nie bądź skromny, wjechałeś do czołówki sklejaczy tego forum :-)
Wesołych Świąt

Odpowiedz na tę wiadomość

02-04-10 23:45  Odp: [Relacja] Kolejny... Hiei ;)
Sven

Na Forum:
Relacje w toku - 9
Relacje z galerią - 1
Galerie - 5


 - 3

A może to było coś takiego:



--
Sven

HMS Ark Royal

Odpowiedz na tę wiadomość

03-04-10 19:03  Odp: [Relacja] Kolejny... Hiei ;)
MacGregor



Na Forum:
Galerie - 1


W Rupieciarni:
Do poprawienia - 1


TomS - masz tu plany tego kutra. Może się przydadzą.



--
MacGregor

Odpowiedz na tę wiadomość

06-04-10 10:50  Odp: [Relacja] Kolejny... Hiei ;)
yanis

Na Forum:
Galerie - 1


 - 3

-

Post zmieniony (30-09-11 14:36)

Odpowiedz na tę wiadomość

06-04-10 21:59  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Jeszcze raz dziękuje Wam wszystkim za tak liczny odzew w sprawie 15.
Po planach MacGregora będę zmuszony maksymalną detalizacje zrobić, ale makiety silnika nie będzie! ;)

Odpowiedz na tę wiadomość

16-05-10 16:28  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Po nieco dłuższej przerwie czas na kolejną rundę z HIEI 1/300

_________________________________


NADBUDÓWKA (cz.15)
Przed wycięciem, wzmocniłem Cyjanopanem "nogi-podpory". AK-3 w dłoń i do dzieła. W modelu brak podłogi, należy ją dorobić. Dodałem też wzmocnienia środkowych nóg (teowniki). Początkowo miałem wzmacniać narożne nogi dodatkowym drutem 0,3 ale znajdująca się wokół drutologia i cyjanopan nadają im wystarczającą sztywność.
Ukośne wzmocnienia - miała być żyłka, ale po namyśle jest drut. W oryginale prawdopodobnie były kątownikami o boku 76mm (nie dam rady zrobić takiego drobiazgu z papieru) w skali daje to 0,2mm + farba.
W obawie o sztywność zrezygnowałem z nawiercania nóg (myślę, że powinny mieć małe otwory).


POMOST WOKÓŁ KOMINA
Aby uniknąć problemów z montażem podzieliłem go na dwie części. Pasowanie ich zależy od tego jak wykonaliśmy osłonę termiczną na kominie. Naniosłem na nie ryfle (nóż AK-3, linijka i sztywna folia aluminiowa - taka jak np. w kwiaciarniach).
Z uwagi na fakt, że zmianie ulegnie kształt pomostu reflektorów na szczycie nadbudówki (cz 15) przesunąłem dziurę dla drabiny o jakieś 1,5-2mm w kierunku dziobu.
Osłony otrzymały wywinięcie i wzmocnienia, a w trójkątnych wzmocnieniach-podporach pod pomostem pojawiły się otwory.


POMOST REFLEKTORÓW (najwyższy)
Na nielicznych rysunkach znalazłem sugestie, że pomost reflektorów miał inny kształt. Oglądanie zdjęć śródokręcia (niestety nie mam idealnego) skłania mnie do potwierdzenia tej teorii - osłona pomostu nie styka się z osłoną termiczną komina.


NADBUDÓWKA cd.
Ukośne, krzyżowe wzmocnienia - pod pomostem jest ich mnóstwo. Znakomicie usztywniają konstrukcje. Ich montaż wymaga zaplanowania kolejności prac, tak by mieć możliwość swobodnego wklejania i malowania drutologii.



Podpory w tylnej części pomostu na HIEI prawdopodobnie miały nieco inny kształt, niestety nie mam odpowiedniej dokumentacji wiec zostawiam tak jak w MM. Podobny dylemat miałem przy odrutowaniu osłony termicznej komina. Bardzo chciałem je wykonać, ale nie znalazłem żadnych materiałów dotyczących rozmieszczenia, więc z żalem zrezygnowałem z niego.


PRZEDNI POMOST REFLEKTORÓW
Z efektu nie jestem zadowolony, choć nie wygląda tragicznie. Montaż barierek na gotowym elemencie i to pokrytym grubą folią aluminiową nie jest tym, co wychodzi mi najlepiej.
Mam dwie uwagi:
Pierwsza - nie mam potwierdzenia, że pomost w kształcie litery "T" lub może raczej krzyża istniał w rzeczywistości na HIEI. Może to fakt, może fantazja z Profili Morskich. Na pewno nadbudówka dziobowa łączy się z środkową poprzez mały pomost, z którego odchodzą inne do nadbudówki środkowej (spotkałem się z terminem: "ciągi transportowe", mogły one służyć transportowi amunicji p-lot i nie są one umieszczone centralnie). Posiadam wskazówki do wykonania bocznych pomostów (nie ma ich w modelu z Małego Modelarza), ale o pomoście wymienionym na początku cisza. Mam wrażenie, że wiele elementów nadbudówki centralnej nie oddaje stanu faktycznego okrętu. To, co mogę poprawiam, ale zrobienie wszystkiego wymagałoby zbudowania jej od nowa, na co nie posiadam ani umiejętności ani dokumentacji. Pewne rzeczy muszę zostawić takimi, jakie są w MM.
Druga (mniej problematyczna) - podpory pod stanowiskami reflektorów znajdującymi się na końcu pomostu są u mnie za krótkie. Przyczyn może być wiele (np. moje błędy w sklejaniu) Z problemem poradziłem sobie wykonując szablon do testów a później wg niego wyciąłem właściwe podpory (w modelu klejonym w "standardzie" trzeba będzie retuszować końce dorobionych nóg, ew. używać rezerwy koloru).


STANOWISKA p-lot
Zmiany nie ominęły także stanowisk artylerii p-lot w przedniej części nadbudówki. Zmodyfikowałem ich kształt, przerobiłem osłony na częściowo "druciane", dodałem wzmocnienia i wyjście do pomostów biegnących z nadbudówki dziobowej (wspomniane wcześniej "ciągi amunicyjne"). Pod podłogą stanowisk znalazły się wzmocnienia i podpory (na oryginalnych zdjęciach HIEI widać krzyżowe wzmocnienie - czasem osłonięte czymś w rodzaju brezentu, zamiast wycinankowej MM przedłużonej ściany nadbudówki pod platformą). Kształt pomostów jest swoistym kompromisem pomiędzy propozycją z MM a teoretycznym stanem na okręcie (wg. mnie istnieje duże prawdopodobieństwo, że przez platformy te przebiegały wsporniki do znajdujących się nieco wyżej stanowisk reflektorów, lub tez platformy były częściowo wbudowane w wymienione wsporniki).


Drobne dodatki to:
- żurawie wraz z bloczkami na pomoście reflektorowym przylegającym do komina
- wentylatory w liczbie 3-szt (2 w przedniej, środkowej części po lewej, i jeden w tylnej środkowej części po prawej stronie)
- barierki zejściówek


"Goła" nadbudówka wygląda tak:


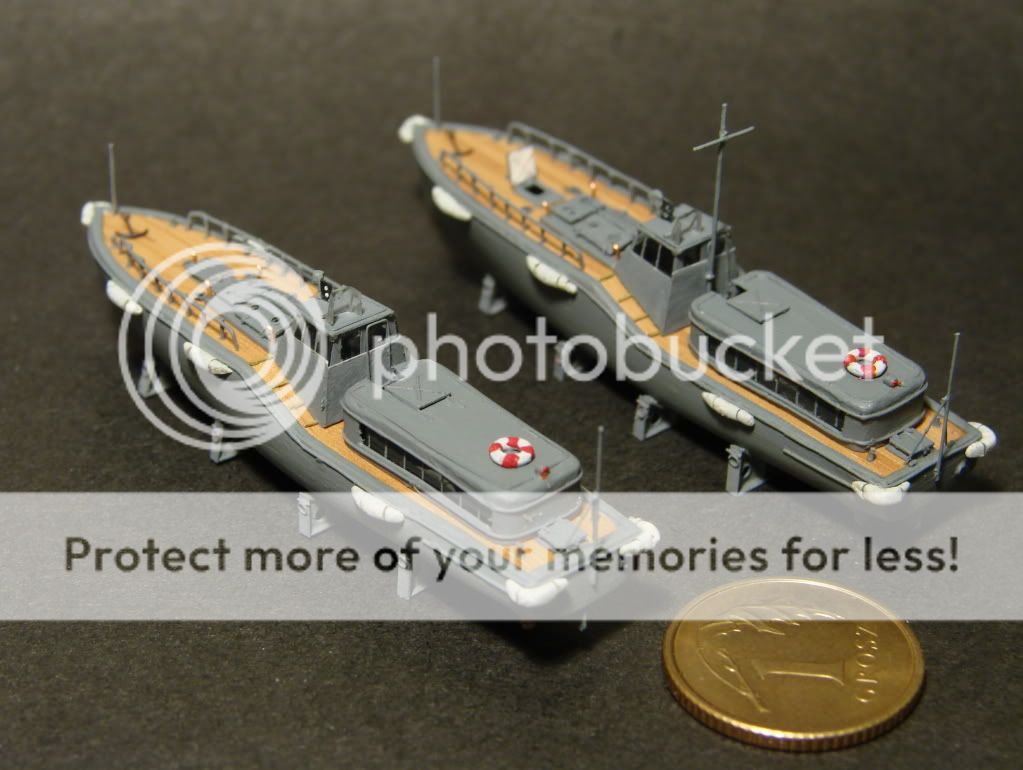

ŁAJBA 15m.
Materiały, które dostałem od forumowiczów okazały się bardzo przydatne. Ich ilość i jakość spowodowała, że starałem się możliwie najlepiej je wykorzystać, co z kolei dało detalizacje na poziomie 250 części na kuter.

Wykorzystałem przekroje dostarczone przez MacGregora. Pomniejszyłem je do odpowiedniej skali i powstał z nich szkielet łodzi. Pokład z brązowego preszpanu - na nim deski.
Teoretycznie szerokość desek powinna być bardzo mała i nie ma sensu wykonywanie ich oddzielnie, ale jednolita płaszczyzna np. z jednego kawałka okleiny (pomijając że byłaby pójściem na łatwiznę) raziła mnie monotonią. Nakleiłem szary pas na obwodzie (wcześniej retuszując krawędź)


Walka z nałożeniem na moje wręgi oryginalnej lub zmodyfikowanej oklejki kadłuba nie dawała zadowalających rezultatów. (teoretycznie da się z niej wykonać kadłub, ale utrzymanie odpowiedniego przekroju jest niemożliwe) Wyrzuciłem ją, zagruntowałem wręgi, zaszpachlowałem kadłub, później szlifowanie i obróbka krawędzi. Drut - kil, zgrubienie na obwodzie i dodatki. Zanim zabrałem się za malowanie nawierciłem otwory pod drobnicę na pokładzie


Wiele pracy wymagały detale, klapy, otwory, zawiasy, przeszklenie tylnej kabiny... Przy okazji zmieniłem kolorystykę (biały brezent - tak, ale do białych kabin nie jestem przekonany)


Drobnica dała mi się we znaki, było jej dużo a bliskość przeszklonych elementów wykluczała używanie Cyjanopanu w ich pobliżu. Także wykonywanie ramek okienek nie było najłatwiejsze, ale dzięki taśmie maskującej (zwykła izolacyjna) i cienkiemu pędzelkowi udało mi się wykonać je jako dość delikatne. Jak każda łódź, tak i moja musiała mieć koło ratunkowe i kotwicę ;)


Odbojniki - dużo pytań i pomysłów było przy okazji relacji Fuso Spychacza. Moje są wykonane z masy dwuskładnikowej, pomalowane na biało, pocięte na 3 części i znów sklejone (jeżeli masa jest biała to przekroje należy pomalować ciemniejszą farbą)
Na krawędzi burt znajdą się też "drewniane" klocki-podkładki pod pasy mocujące łódź.


O wszystkich dodatkowych elementach nie ma sensu pisać, jest ich bardzo wiele i można zobaczyć je na zdjęciach.


REFLEKTORY 110
Wycinankowe tylko z grubsza przypominały oryginały. Wykonałem je całkowicie od nowa. Podobnie jak wcześniej (mniejsze reflektory na nadbudówce dziobowej), wnętrze pomalowałem farbą Chrome Silber (model Master) – idealna alternatywa zamiast wyklejania reflektora folią aluminiową itp. Wypukłość zwierciadła uzyskana dzięki kształtowaniu tylnej pokrywy za pomocą BCG i końca rękojeści Olfy AK-3 do tego trochę drutu, papieru i mamy reflektor. Gdy złapał mnie pęd sklejania (znacie to? ;) ) zapomniałem o dwóch rzeczach: pierwsza to odbłyśnik, druga nie wykonanie w 100% założeń dotyczących szyb. Sprawdziło mi się w prototypie, więc może komuś się przyda, alternatywa dla fototrawek: na folii do szyby ryjemy równoległe linie, malujemy farbą (o tym zapomniałem!) i delikatnie ją wycieramy tak by śladowe ilości zostały w rysach, obręcz wykonujemy z cienkiego drutu i sklejamy razem (byle nie Cyjanoakrylem).




________________________________________________________



Nadbudówka środkowa - stan obecny (złożona na sucho, bez p-lot, dział 127mm, drobiazgów do mocowania łodzi itp.):




________________________________________________________

Na koniec jak zwykle pytanie:
Łódka 15m ma maszt i kilka lin. Chciałbym to zrobić z uwagi na ciekawy wygląd. Powstrzymuje mnie jedno: maszt raczej byłby składany przed podniesieniem jej na pokład okrętu. Myślicie, że na postawionej i przypiętej pasami łajbie możliwa byłaby sytuacja aby maszt nie został złożony?

Teraz czas zabrać się za drugi komin i rufową nadbudówkę. Jeżeli posiadacie jakieś materiały, które, podobnie jak w przypadku kutra 15m skomplikują mi życie ;), będę bardzo wdzięczny.

Pozdrawiam

Odpowiedz na tę wiadomość

16-05-10 16:42  Odp: [Relacja] Kolejny... Hiei ;)
Locox



Na Forum:
Relacje w toku - 1


Nie no, masakra!!!! :)

Odpowiedz na tę wiadomość

16-05-10 17:27  Odp: [Relacja] Kolejny... Hiei ;)
Jasiek



Na Forum:
Relacje w toku - 7
Relacje z galerią - 9
Galerie - 1


Powiem jeszcze raz; to nie jest normalne żeby skleić tak małe elementy :)
Jesteś wielki, choć to co sklejasz jest małe!

--
Pozdrawiam!

Ukończone ORP Orzeł III, ORP Orzeł I, Wz.28, 7TP, Nieuport 11c.1 "Bebe", SGB 9 "Grey Goose", Zlin 50LS, Flak 38, Ki-61 Hien



Odpowiedz na tę wiadomość

16-05-10 18:18  Odp: [Relacja] Kolejny... Hiei ;)
Spychacz



Na Forum:
Relacje w toku - 1
Galerie - 1


W Rupieciarni:
Do poprawienia - 2


Piękna robota! Z każdym uaktualnieniem stawiasz poprzeczkę coraz wyżej.
A z tym kutrem to trochę przegiąłeś:) Właśnie chciałem zabrać się za mój, ale na razie sobie odpuszczę. Muszę trochę ochłonąć.
Poza tym pokazałeś, że można jednak zrobić ładne odbojniki i to w 1:300. Chylę czoła!

Mam jeszcze 2 pytania:
1. Z czego robiłeś wywietrzniki? Wyglądają na puste w środku, czy się mylę?
2. Co to za masa dwuskładnikowa? Mógłbyś wstawić jakieś zdjęcie?

Pozdrawiam

--

Post zmieniony (16-05-10 18:26)

Odpowiedz na tę wiadomość

16-05-10 19:10  Odp: [Relacja] Kolejny... Hiei ;)
bandi

Nie będę pisał o zagubionych szczękach, ale noc mam nie przespaną !!!!

Odpowiedz na tę wiadomość

16-05-10 19:42  Odp: [Relacja] Kolejny... Hiei ;)
Rinat

Cześć!
I proszę powiedzieć, gdzie wziął falistej pokładzie?
P.S. Przepraszam za mój polski.

Odpowiedz na tę wiadomość

16-05-10 20:42  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Dziękuje bardzo.

Spychacz:
Masa chemoutwardzalna dwuskładnikowa jakiej użyłem, to masa WAMODU, tu link ze zdjęciem: http://wamod.w.interia.pl/masa.htm
Możesz też zastosować np. tzw Greenstuff. Używają go grający w systemy bitewne do konwersji miniaturek-figurek (np. WARHAMMER itp). Jest on bardzo dobrej jakości ale ma jedną, zasadniczą wadę - JEST DROGI w porównaniu z Wamodem.
Pytasz o wywietrzniki. Strzelam, że chodzi Ci o te na kutrach (okrągłe otwory)? Zrobiłem je w następujący sposób:
Najpierw wykonałem skrzynkę do której przyklejane są klapy, pomalowałem ja a następnie górną płaszczyznę pokryłem czarną farbą. W klapach zrobiłem otwory (wybijak z cienkiej igły lekarskiej) a na ich obwodzie przykleiłem obręcz z cieniutkiego drutu, całość pomalowałem i dokleiłem do wymienionej skrzynki.
Jeżeli pomyliłem się i pytałeś o rury przy kominie - nie nie są puste w środku, to iluzja :)

Edit:
tak na szybko: np tu http://www.monolith-icon.eu/sklep//index.php?cat_id=120&page=0&view=0&sort=default
Pewnie da się kupić w innych cenach ale masz pełen przegląd najpopularniejszych.

Rinat
Odpowiedziałbym na Twoje pytanie ale nie wiem o co chodzi. Chodzi ci o deski na pokładzie? Możesz wytłumaczyć jaśniej? nawet po angielsku.

Post zmieniony (16-05-10 20:47)

Odpowiedz na tę wiadomość

16-05-10 22:15  Odp: [Relacja] Kolejny... Hiei ;)
Spychacz



Na Forum:
Relacje w toku - 1
Galerie - 1


W Rupieciarni:
Do poprawienia - 2


Dzięki za linki.
Jeśli chodzi o wywietrzniki, to miałem na myśli te małe, złote rurki na pokładzie kutrów (może się mylę i to nie są wywietrzniki).

Pozdrawiam

--
Relacja: NAGATO
Relacja z galerią: FUSO , KING GEORGE V
Galeria: RICHELIEU

Slayer \m/

Odpowiedz na tę wiadomość

16-05-10 22:17  Odp: [Relacja] Kolejny... Hiei ;)
benek



Na Forum:
Relacje w toku - 8
Relacje z galerią - 1
Galerie - 13


 - 1

SUPER po 3 kroś :) jestem w szoku :)

--

Odpowiedz na tę wiadomość

17-05-10 07:45  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Spychacz: Masz sokoli wzrok :) Kolejna iluzja. Małe, mosiężne wietrzniki na łajbach nie są puste w środku. Wykonałem je z drutu (około 0,2 - 0,3) i aby wyglądało, że maja "wlot" czołowa powierzchnię maznąłem czarną farbą.
W pierwszej wersji miałem robić jeszcze kołnierz, ale w 1/300 wyglądało to topornie. Możesz spróbować na FUSO (przykładem mogą być obejmy na maszcie mojego kutra, ale przyklejane na końcu wywietrznika)

Odpowiedz na tę wiadomość

17-05-10 08:46  Odp: [Relacja] Kolejny... Hiei ;)
Art



Na Forum:
Relacje w toku - 3
Relacje z galerią - 3
Galerie - 25


 - 8

Ładna detalizacja, i to w trzysetce. Co to będzie w większej skali…
Kończ i zaczynaj. Będę cierpliwie czekał.

Jak Japończyki wodowały te kutry z takiej ciasnoty, bez zadrapania.
Zastanawiałeś się nad funkcją tych żurawików na małym pomoście reflektorowym?

--
W budowie: Pancernik HMS DREADNOUGHT; Wodnosamolot PBY CATALINA; Czołg MERKAVA Mk II;

Zapraszam do: http://art-modele.pl/

Odpowiedz na tę wiadomość

17-05-10 19:47  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Pewnie dlatego obwieszali je taką ilością odbojników :D

Przyznam się, że zastanawiałem się nad żurawikami. Są one w Profilach Morskich, monografiach, co do których wielu ma pewne zastrzeżenia. Zastanawiałem się, nad ich sensem. Przyszło mi do głowy jedynie to, że główny "dźwig" - zamocowany przy maszcie rufowym tam nie sięga. Na pomost reflektorowy wejść można jedyne po drabince. Do znajdujących się niżej p-lot transport amunicji można rozwiązać inaczej, ale to temat na długą rozmowę. Tak, czy inaczej jakieś "logiczne" choć niekoniecznie trafne usprawiedliwienie udało mi się wymyślić i żurawiki wstawiłem.

Odpowiedz na tę wiadomość

22-05-10 17:32  Odp: [Relacja] Kolejny... Hiei ;)
pawel.kindel1



Na Forum:
Relacje w toku - 1


Elegancko wykonana praca na 6 z plusem.Teraz odejde trochu z tematu.Mam pytanko ja też sklejam hiei ale mam problem z malowaniem.Farba pozostawia mi różnego rodzaju smugi i cienie niemoge wstawic żadnego zdjęcia bo mam popsuty aparat.Maluje pEdzlem ,farbą HUMBROL lsniącą.dziękuje za pomoc. i życze miłej pracy.

Odpowiedz na tę wiadomość

23-05-10 15:37  Odp: [Relacja] Kolejny... Hiei ;)
syriusz



Na Forum:
Relacje w toku - 3
Galerie - 9


 - 16

Cześć. Ogromna precyzja wykonania, tak malutkich części. Bardzo mi się podoba.

--
"Wierzę wbrew nadziei"
Zapraszam na moją stronę - http://www.syriusz.tkdami.net

__________________________________________________
Jeśli chciałbyś pomóc mi w leczeniu, możesz to zrobić poprzez:

Przekazanie 1% podatku
KRS: 0000064892
Cel szczegółowy koniecznie wpisz: Łukasz Głowacki

lub

Dobrowolne wpłaty skierowane na moje konto bankowe:
Numer konta: 30 1140 2004 0000 3302 4139 9308
Tytułem: Łukasz Głowacki

Odpowiedz na tę wiadomość

23-05-10 16:35  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Witaj Syriuszu.

Paweł, Ja używam matowych farb ModelMaster.Maluje pędzelkiem. Jeśli chodzi o malowanie nie jestem autorytetem i nie wiem czy Ci pomogę. Myślę, że przyczyn (pomijając warsztat) może być kilka:

- twierdzisz, że malujesz "lśniącą" czyli połyskiem. Aby ta farba dobrze wyglądała musi mieć idealnie gładkie podłoże. Farba matowa lepiej znosi (a raczej maskuje) nierówności.

- z mojego doświadczenia z farbami modelarskimi mogę wysunąć tezę, że im ciemniejsza farba tym większe smugi widać przy malowaniu pędzlem.

- ważny jest także podkład - np. malowanie ciemną farbą na jasnym może spowodować efekt smug, przebarwień, cieni itp. i konieczne jest położenie kolejnej (lub kolejnych) warstw.

- ważne: NIGDY! nie kładź drugiej warstwy zanim poprzednia idealnie nie wyschnie. Czasem wyjątek można zrobić przy małych częściach.

Pozdrawiam
TomS

Odpowiedz na tę wiadomość

24-05-10 06:13  Odp: [Relacja] Kolejny... Hiei ;)
pawel.kindel1



Na Forum:
Relacje w toku - 1


dziękuje bardzo i pozdrawiam

Odpowiedz na tę wiadomość

04-07-10 14:43  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Witam

HIEI 1/300 kolejne starcie:

Zabrałem się za nadbudówkę rufową. W planach duża ilość przeróbek.
Uwaga! Jeżeli ktoś będzie sklejał HIEI w standardzie i nie chce nic zmieniać musi uważać na źle wdrukowane ściany dolnej części nadbudówki, które pasują chyba tylko do góry nogami.

Mały Modelarz bazuje na planach z Profili Morskich, te z kolei są podobne do Miyuki-Kai (rufowa nadbudówka, co prawda jest nieco inaczej odwzorowana - w Miyuki-Kai komin oddzielony jest od cz. rufowej w PM jest połączony) Przeglądając nieliczne zdjęcia i materiały dotyczące HIEI doszedłem do wniosku (może to moja nadinterpretacja), że nadbudówka ma w przybliżeniu podstawę prostokąta, bez żadnych wystających elementów, a przy niej znajdują się dwa dodatkowe, duże (umieszczone w pewnej odległości) wywietrzniki, na jednym z nich spoczywa pływak od samolotu.

Nóż w dłoń i ciach:



Bryłę drugiego poziomu sklejało się bez żadnych problemów, zmieniłem jedynie rozkład bulajów. Dodałem drutologię, relingi, drabinki, kilka drobiazgów i przygotowałem do przeszklenia.

Wywietrzniki w ścianch – wiem, może nie podobać się siatka, ale chciałem być konsekwentny i sprawić by były identyczne z poprzednimi.


Przyznam się, że metoda oszklenia, jaką stosuje strasznie komplikuje budowę. Wycinam otwory, sklejam całość, maluje na z zewnątrz, w środku na czarno, dodaje przegrody wewnątrz. Teraz lakier i dopiero po nim wklejam szyby (nie robię tego wcześniej z obawy, że lakier zmatowi „szkło”). Olbrzymim minusem tej metody jest fakt, że trzeba tak sklejać elementy, aby mieć dojście do środka w celu wstawienia szybek. Druga sprawa to czasochłonność i konieczność przewidywania odpowiedniej kolejności klejenia i malowania. Plus to zawsze czyste bulaje – bez obawy o zapaćkanie farbą lub lakierem.



ZAKOŃCZENIE NADBUDÓWKI:
„Czapeczka” otrzymała otwarte otwory obserwacyjne. Tu mała uwaga – nie zauważyłem, aby na dostępnych zdjęciach były 4szt – są 3 („goła ściana” od strony komina). Przyznam się do małego błędu – u mnie (tak jak w MM i Profilach Morskich) „czapeczka” jest mniejsza od podstawy, gdy przeglądam zdjęcia wydaje mi się, że powinno być odwrotnie - „czapka” minimalnie większa od podstawy. W chwili obecnej poprawka jest już jednak niemożliwa.




DALMIERZE:
Podstawowa różnica do proponowanych przez Mały Modelarz, to niewielki uskok na płycie górnej (widoczny na poniższym zdjęciu, za które dziękuje Yanisowi).


Modyfikacja łatwa do wprowadzenia nawet w tzw. „standardzie”. Inne dodatki to „przetłoczenia” na klapach i zawiasy. Zawiasy są mikroskopijne i prawie ich nie widać, ale uatrakcyjniają bryłę.


Dalmierze chyba przykleję niesymetrycznie – myślę, że taki zabieg doda nieco dynamiki



KOMIN:
(Ważne jest jego wydłużenie o jakieś 1,5-2mm)
Delikatnie (ołówkiem, uważając by nie przetłoczyć papieru – inaczej będzie widać po malowaniu) naniosłem linie ułatwiające lokalizacje otworów dla drtuologii. Budowa komina „rufowego” w sumie nie różni się od „środkowego”. Mamy tu jedynie więcej drutu i brak osłony termicznej. Dodałem jedną rurę, oraz zmieniłem kształt rury z „H” na szczycie.
Kolejne etapy budowy:








"TARTAK" - BELKI:
Na wielu japońskich okrętach przewożono stosy belek. Takie dodatki znajdują się także na zdjęciach modeli Hiei, a zdjęcie oryginału wydaje się to potwierdzać. Zastanawiałem się jak wykonać tak małe belki. Teoretycznie sprawę rozwiązać mogłoby szlifowanie zapałki, malowanie paska papieru itp... nie chciałem jednak mnożyć odcieni „drewna” na okręcie i zdecydowałem się na okleinę (taką samą jak deski pokładu). Nie bawiłem się w oklejanie belki, zamiast tego nakleiłem na siebie kilka pasków okleiny i zamaskowałem boki kolejnymi – by uniknąć odklejania się w przyszłości skleiłem je Cyjanopanem, co dało mocna spoinę a jednocześnie usztywniło całość (bez tego zabiegu „belka” z okleiny jest bardzo wiotka).
Całość uzupełniają liny i podkłady




"OŚWIETLENIE CHOINKOWE&" czyli lampy manewrowe
Wykonałem je podobnie, jak te przy nadbudówce dziobowej (żyłka, drut i klei wikol), jedyna zmiana to dodanie barw: czerwonej i zielonej. Żyłkę pomalowałem markerem – pojawił się kolor i pozostała przeźroczystość.



_____________________________________



Cała nadbudówka rufowa prezentuje się następująco (brak drabinki na lewej stronie, ale dokleję ją po sklejeniu nadbudówki do pokładu, oraz wspomnianych dodatkowych wywietrzników):





Sklejało się ją przyjemnie. Myślałem, że moja modyfikacja kształtu zbytnio uprości bryłę i uczyni ja gołym, pudełkiem, jednak drutologia i drobiazgi dodały „tłoku” :) Po zamontowaniu masztu i olinowania tłok powinien się jeszcze zwiększyć.

Staram się nie używać elementów fototrawionych, jednak byłem zmuszony do odstępstwa, które mam nadzieje mi wybaczycie. Uznałem, że nie jestem w stanie wykonać własnoręcznie wąskich i długich drabinek na poziomie dostatecznie mnie zadowalającym. Z małymi drabinkami na nadbudówce dziobowej do tej pory sobie radziłem, ale gdy pomyślałem o tych na kominie i na maszcie rufowym stwierdziłem, że jednak kupię do nich fototrawkę. Chciałbym podziękować Syjkowi, który pomógł mi w odnalezieniu się w gąszczu produktów i rozwiał moje obawy co do jakości..



A tak wygląda śródokręcie (jak widać brak na nim jeszcze wielu, wielu elementów)


___________________________________



Na koniec pozdrowienia dla Waldka Góralskiego. Cały czas oglądam się za siebie, czy nie czyha na mnie twoja wnuczka ;) bo „nikt nie spodziewa się hiszpańskiej inkwizycji!” :D

Post zmieniony (04-07-10 14:47)

Odpowiedz na tę wiadomość

04-07-10 15:42  Odp: [Relacja] Kolejny... Hiei ;)
Jasiek



Na Forum:
Relacje w toku - 7
Relacje z galerią - 9
Galerie - 1


Wymiękam! Chyba przestanę tu zaglądać to będę zdrowszy psychicznie :)

--
Pozdrawiam!

Ukończone ORP Orzeł III, ORP Orzeł I, Wz.28, 7TP, Nieuport 11c.1 "Bebe", SGB 9 "Grey Goose", Zlin 50LS, Flak 38, Ki-61 Hien



Odpowiedz na tę wiadomość

04-07-10 18:17  Odp: [Relacja] Kolejny... Hiei ;)
Art



Na Forum:
Relacje w toku - 3
Relacje z galerią - 3
Galerie - 25


 - 8

Moc pracy, moc efektów. W takiej "morderczej" skali.
A jeszcze jakby nie było malowane.. ho ho. Ale jest i w dwójnasób jest ok.

Rewelacyjny pomysł w tymi lampkami (ale pewnie należy je pociągnąć lakierem błyszcz. bo marker szybko wypłowieje). W sklepach z ozdobnymi kokardkami jest wybór drobnych siateczek (w tych kokardkach). A już zupełnie drobna jest w herbatach jednorazówkach jednej z popularnych firm. Spróbuj pogrzebać, ta wydaje się nieco przeskalowana.
Dalszej wytrwałości życzę.

--
W budowie: Pancernik HMS DREADNOUGHT; Wodnosamolot PBY CATALINA; Czołg MERKAVA Mk II;

Zapraszam do: http://art-modele.pl/

Odpowiedz na tę wiadomość

04-07-10 18:45  Odp: [Relacja] Kolejny... Hiei ;)
Jasiek



Na Forum:
Relacje w toku - 7
Relacje z galerią - 9
Galerie - 1


O jaką herbatę chodzi, bo sprawdzałem już różne i nie znalazłem nigdzie porządnej siateczki. Szukałem nawet w mięcie :)

--
Pozdrawiam!

Ukończone ORP Orzeł III, ORP Orzeł I, Wz.28, 7TP, Nieuport 11c.1 "Bebe", SGB 9 "Grey Goose", Zlin 50LS, Flak 38, Ki-61 Hien



Odpowiedz na tę wiadomość

04-07-10 20:48  Odp: [Relacja] Kolejny... Hiei ;)
Art



Na Forum:
Relacje w toku - 3
Relacje z galerią - 3
Galerie - 25


 - 8

Nazwa na "L"
Małe opakowania kartonowe, torebka trójkątna jest narysowana na opakowaniu (widać, że to siatka, ale są też podobne z papierową torebką). Ale jak nie traficie, to życzę smacznego „czaja” ;-)

--
W budowie: Pancernik HMS DREADNOUGHT; Wodnosamolot PBY CATALINA; Czołg MERKAVA Mk II;

Zapraszam do: http://art-modele.pl/

Odpowiedz na tę wiadomość

04-07-10 21:13  Odp: [Relacja] Kolejny... Hiei ;)
Thunder909



Lipton ? http://www.lipton.com/pl_pl/ albo dalej takie :http://www.lipton.com/pl_pl/#FLAVOUREDPYRAMIDTEAS-2,216 ?
Kurcze nie moglem live sprawdzic bo w Reichu nie ma Liptona w sprzedazy.Bede musial herbate importowac ;-)

Post zmieniony (04-07-10 21:21)

Odpowiedz na tę wiadomość

04-07-10 21:39  Odp: [Relacja] Kolejny... Hiei ;)
Jasiek



Na Forum:
Relacje w toku - 7
Relacje z galerią - 9
Galerie - 1


Torebki piramidki. O tym nie pomyślałem. Kończę już temat herbaty bo zaśmiecamy relację :)

--
Pozdrawiam!

Ukończone ORP Orzeł III, ORP Orzeł I, Wz.28, 7TP, Nieuport 11c.1 "Bebe", SGB 9 "Grey Goose", Zlin 50LS, Flak 38, Ki-61 Hien



Odpowiedz na tę wiadomość

05-07-10 10:52  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Drobną siatkę z torebek od herbaty używałem np do małego pomostu na przednim kominie. Jest super, choć trzeba uważać przy malowaniu.
Siatka na wywietrznikach jest przeskalowana i gdybym robił okręt od nowa pewnie użyłbym takiej o mniejszych oczkach. Tu jednak chciałem być konsekwentny i nie mieszać różnych siatek w podobnych lokacjach. To już ostatni wywietrznik w ścianach nadbudówek, więc w pozostałych elementach siatka będzie mniejsza.
Gdy oglądam zdjęcia, wygląda to masakrycznie, ale jak ktoś pisał "makro = masakro", kilkukrotne powiększenie robi swoje, na żywo ujdzie w tłoku ;)

Odpowiedz na tę wiadomość

05-07-10 11:35  Odp: [Relacja] Kolejny... Hiei ;)
szebi



Na Forum:
Relacje w toku - 3
Relacje z galerią - 9
Galerie - 11


W Rupieciarni:
Do poprawienia - 1


Będziesz miał odjechany model... Zdaję sobie sprawę jakie to wszystko musi być małe... brawo za cierpliwość i wytrwałość !

Pozdrawiam
szebi

--
Stocznia w Kure szykuje się do prac....
GG: 2022578

Odpowiedz na tę wiadomość

05-07-10 12:50  Odp: [Relacja] Kolejny... Hiei ;)
ROBO

 - 10

...O ! ja cie papier :)
patrzac na ta papirologie dochodze do wniosku,ze za swojego japonca nigdy sie nie wezme bo jeszcze moge sie pochorowac :]


- piekna robota ...

--
---
Nie jestem rasowym modelarzem ,ale czasem se dłubie w kartonie ...robo

Odpowiedz na tę wiadomość

05-07-10 14:21  Odp: [Relacja] Kolejny... Hiei ;)
QN



Na Forum:
Relacje w toku - 2
Relacje z galerią - 21
Galerie - 9


 - 3

Nie wiem ile już tu achów wypisałem, ale jak tym razem popatrzyłem, to i nadbudówkę Farenholta zacząłem lepić ;)))

--
Pozdrawiam


------------------------------------------------------------------------
Na warsztacie: Ki-84 HAYATE,

Odpowiedz na tę wiadomość

05-07-10 16:50  Odp: [Relacja] Kolejny... Hiei ;)
vansen



Na Forum:
Relacje w toku - 1


Ja z wrażenia chyba mojego Hieika zaraz wywalę z rozbiegu przez okno :) Masacra, mistrzostwo w każdym calu!!!!

--

Odpowiedz na tę wiadomość

05-07-10 17:59  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Muszę Wam podziękować, za taki doping. Nie ukrywam, że bardzo pomaga w pracy i miło słyszeć takie słowa, choć są one zdecydowanie przesadzone.

Szebi:
Witaj. Nie ukrywam, że Twoje doświadczenia z budowy "Fuso" bardzo mi pomogły.

Jasiek:
Trzymaj się dzielnie. Nie chciałbym odwiedzać Cię w przybytku na Aleksandrowskiej! ;)

Robo i Vansen:
Budujcie swoje japońce. Niech Konradusowa IJN rośnie w siłę.

QN:
Powtórzę, Twoje słowa to przesada, ale milo usłyszeć że "zmotywowało się QNia"


Jeszcze raz dziękuje, pozdrawiam i do zobaczenia wkrótce
TomS

--

Odpowiedz na tę wiadomość

05-07-10 22:33  Odp: [Relacja] Kolejny... Hiei ;)
benek



Na Forum:
Relacje w toku - 8
Relacje z galerią - 1
Galerie - 13


 - 1

Ta relacja mnie motywuje do dokończenia Oaklanda aż miło popatrzeć :)

--

Odpowiedz na tę wiadomość

05-07-10 23:18  Odp: [Relacja] Kolejny... Hiei ;)
volsebix

Ja juz Cie pytalem gdzie kupic monety 1 groszowe o srednicy 50cm prawda ? :-) Nie wierze normalnie nie wierze ....
Dlubie mojego Oyodo i nie wiem czy wyjdzie mi taka precyzja w 1:200 . Powalajace ...
Pozdrowienia
Sebastian - volsebix

Odpowiedz na tę wiadomość

06-07-10 08:54  Odp: [Relacja] Kolejny... Hiei ;)
elessar.telc

Na Forum:
Relacje w toku - 2
Relacje z galerią - 2
Galerie - 3


W Rupieciarni:
Do poprawienia - 1


TomS
<Jasiek:
Trzymaj się dzielnie. Nie chciałbym odwiedzać Cię w przybytku na Aleksandrowskiej! ;)>

No coś Ty- podobno bardzo wygodne łóżka mają w tym przybytku :-P

TomS- biorąc pod uwagę powyższy cytat zapytam z ciekawości- jesteś może z Łodzi? :-)
pozdrawiam
elessar.telc

--
Maciek Grajek / elessar.telc

Odpowiedz na tę wiadomość

06-07-10 09:02  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Jestem. Do "przybytku" może nie mam najbliżej, ale do Aleksandrowskiej całkiem niedaleko :)

edit.
Przepraszam. Dla niektórych mogło zrobić się nieco tajemniczo. Nie wszyscy muszą orientować się w topografii miasta Łódź.
http://pl.wikipedia.org/wiki/Szpital_im._dr._J._Babi%C5%84skiego_w_%C5%81odzi

Post zmieniony (06-07-10 09:14)

Odpowiedz na tę wiadomość

06-07-10 09:19  Odp: [Relacja] Kolejny... Hiei ;)
elessar.telc

Na Forum:
Relacje w toku - 2
Relacje z galerią - 2
Galerie - 3


W Rupieciarni:
Do poprawienia - 1


Nie będę Ci śmiecił w temacie. Sprawdź maila :-)

--
Maciek Grajek / elessar.telc

Odpowiedz na tę wiadomość

06-07-10 16:02  Odp: [Relacja] Kolejny... Hiei ;)
Jasiek



Na Forum:
Relacje w toku - 7
Relacje z galerią - 9
Galerie - 1


A ja domyślam się o co chodzi i pozwolę sobie zaśmiecić wątek. Masz przyjść z tym dziełem sztuki na Sjestę w sobotę i nie życzę sobie żadnych wymówek. A jeśli nie możesz wziąść całego modelu, to chociaż jakieś części, żeby można było zobaczyć to na żywo.
Jesteś z Łodzi i dopiero teraz się do tego przyznajesz!!!

--
Pozdrawiam!

Ukończone ORP Orzeł III, ORP Orzeł I, Wz.28, 7TP, Nieuport 11c.1 "Bebe", SGB 9 "Grey Goose", Zlin 50LS, Flak 38, Ki-61 Hien



Odpowiedz na tę wiadomość

11-07-10 14:56  Odp: [Relacja] Kolejny... Hiei ;)
MARIUSZ
moderator




Na Forum:
Relacje w toku - 7
Relacje z galerią - 15
Galerie - 9


W Rupieciarni:
Do poprawienia - 4


 - 10

Grupa: ŁSM

Wczoraj miałem okazję oglądać te cuda...
Nadal uważam,że miałem halucynacje, albo była to jakaś inna hipnoza... ;-)

--
Pozdrawiam wszystkich ! MARIUSZ

Mam profil na FB.

Odpowiedz na tę wiadomość

13-09-10 19:00  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Po dłuższej nieobecności czas na aktualizacje…


HIEI 1/300 Mały Modelarz – zmagania letnie



Nim zacznę, mała dygresja: Mariusz hipnoza to Karaś w Twoim wykonaniu, cudo!!!


__________________________________________

OBROTNICE:
W oryginalnej wycinance są jedynie narysowane. Zrobiłem je 3D, wzbogaciłem o ryfle, uchwyty mocujące i szyny.




DODATKI DO KADŁUBA:
- wykonałem podpory pod rufową kotwicę. Wykorzystałem materiały, jakie otrzymałem od Was kilka m-cy temu, oraz oparłem się na starym zdjęciu z montażu sterów w HIEI. Przedstawia ono wygląd okrętu sprzed wydłużenia kadłuba, ale jest jedynym, jakie dokładnie pokazuje kotwicę rufową (dzięki Yanis!)
- w miejscu gdzie w okręcie przed przebudową znajdowało się pierwsze dziobowe działo w kazamacie zamontowałem podporę, rurę wentylatora?
- delikatne zacieki itp. Nie będę go bardzo brudził, uznałem, że zaznaczę jedynie wyloty rur na burtach i kluzę kotwicy. Zacieki pojawią się jeszcze w kilku miejscach, ale będą tak delikatne, że w zasadzie nie będzie ich widać.


ŁAJBY 15 (finał)
Przymocowałem je pasami. Nie mógłbym spojrzeć Spychaczowi w oczy, gdybym nie zrobił drewnianych klocków pod pasami ;) Maszty nie będą postawione (żałuje, bo ich olinowanie dało by ciekawy efekt i dodały tego, co lubię najbardziej – „tłoku”).




RELING na kadłubie
Mam go już z głowy. Było ciężko, drutologia i super glue w takiej ilości potrafią dać się we znaki. Najtrudniejsze do wykonania okazały się fragmenty w miejscach gdzie reling staje się „łamany” tzn. w części nad działami w burtach.


„WYSEPKI”
4 na dziobie + jedna na rufie. Pomalowana na kolor drewna siatka z torebki od herbaty, okleina, cienki papier i drut. Główny problem, to pomalowanie siatki, i nie zaklejenia jej oczek. Ja delikatnie nasączam chusteczkę lub papier toaletowy farbą, między dwie warstwy wkładam siatkę i dociskam. W razie potrzeby powtarzam operacje używając kolejnej (czystej) by „odciągnąć” nadmiar farby. Efekt znośny.





PODSTAWKA
Deska, papier ścierny, bejca i lakier. Otwory pod śruby nie są symetryczne – to nie błąd, po prostu. Mocowanie wklejałem do kadłuba już po jego zmontowaniu, nie chciałem ciąć wręg i nie zamontowałem go w osi symetrii. W zasadzie nic to nie zmienia, należy jedynie w tulejach wywiercić otwory niesymetrycznie a później odpowiednio je ustawić.




MASZT:
Zmieniłem grubość jego elementów - maszt na FUSO ma większą średnice (w porównaniu z proponowanymi w Małym Modelarzu) i nie wiem czemu na HIEI nie powinno być tak samo).
Kolejnym problemem było sztywne połączenie i ustawienie przęseł. Pomogło stosowanie naprzemian SuperGlue, Poxipolu (uwaga nie zawsze radzi sobie z każdy plastykiem) i wikolu.
"Bocianie gniazdo" - z uwagi na kształt poręczy nie było łatwo. Poradziłem sobie używając szablonu, na którym montowałem drutologie (idealne okazało się opakowanie po oscillococinum - plastykowy walec), należy jedynie uważać, by nie przykleić poręczy do szablonu.


Reje itp. wykonałem z stalowych drutów, igieł, długich szpilek - zależało mi na sztywności konstrukcji masztu, tak by w przyszłości nie wyginał się pod naprężeniem lin.
W stosunku do wycinanki zmieniłem także rozmieszczenie wzmocnień pod podestem. Wg mnie rysunek z profili morskich został przez autora źle odczytany, co wydaje się potwierdzać zdjęcie masztu Hiei (co prawda z wczesnego okresu, jednak nie wydaje mi się aby odcinano główne wzmocnienia podczas kolejnych modernizacji, skoro pierwotne idealnie nadawały się do wykorzystania przy pomoście, który pojawił się w późniejszym czasie).
Może nieco pochopnie, ale dodałem uchwyty z drabinki prowadzącej w górę z „bocianiego gniazda” – japonce jakoś musieli się tam wdrapywać.
Pojawiły się dodatkowe podpory pod rejami (na podstawie zdjęcia ukazującego fragment masztu, znajdziecie je min w Profilach Morskich) i kilka drobiazgów takich jak lampy i olinowanie.



Oraz skrzynki amunicyjne p-lot




BOM:
Wiedziałem, że będzie dużo kłopotów. Miał być sztywny, więc główna część to stalowy drut (pochodził z zepsutej parasolki) – zmieniłem średnicę – wg Skulskiego podobny element na FUSO miał 500mm. Postanowiłem poszaleć i oddać kształt końcówki na podstawie zdjęcia bodajże Kirishimy:


Wyszło mi 16 elementów. Chciałem jeszcze oddać wgłębienia na śruby, uznałem jednak, że przesadzę. Bloczki z hakiem (kolejnych kilkanaście elementów) – zamiast żyłki, użyłem cieniutkiego drutu (z wnętrza silniczka napędu CD), pomysł okazał się strzałem w dziesiątkę, całość jest stabilna a jednocześnie dość delikatna.
Zamontowałem go asymetrycznie – przekrzywiony na lewą burtę.



Olinowanie dało mi się we znaki, ale mam to już za sobą. Cienki drut, pomalowany farbą (gun metall), śruby rzymskie i izolatory (dzięki dla Walka i Yanisa za porady) wykonałem z kropli wikolu pomalowanej w kolorze liny lub na biało.

________________________________________

Prawie gotowy maszt wygląda tak:





___________________________________

Mała statystyka: Maszt + Bom = 300 części. Brak jeszcze drabinek, liny z trzema lampkami sygnalizacyjnymi i oczywiście uzbrojenia p-lot.
Kusi mnie jeszcze aby dorobić poręcze na rejach, ale to chyba już zbytek szaleństwa.

Pozdrawiam
Tomek

--

Post zmieniony (13-09-10 19:02)

Odpowiedz na tę wiadomość

13-09-10 19:19  Odp: [Relacja] Kolejny... Hiei ;)
Mariaszek



Na Forum:
Relacje w toku - 3
Relacje z galerią - 11
Galerie - 5


Prześliczne...

Pozdrawiam
Mariaszek

Odpowiedz na tę wiadomość

13-09-10 19:32  Odp: [Relacja] Kolejny... Hiei ;)
Maverick

Na Forum:
Relacje w toku - 7
Galerie - 4


Robi niesamowite wrażenie! Piękne zrobiony model. Pewnie w Małym Modelarzu przecierają oczy ze zdumienia!:)))

Odpowiedz na tę wiadomość

13-09-10 19:43  Odp: [Relacja] Kolejny... Hiei ;)
Kemot



Na Forum:
Relacje w toku - 8
Relacje z galerią - 1
Galerie - 6


 - 6

Prawdziwa uczta dla oczu. Aż się micha raduje.
Jedynie czego mi osobiście brakuje to....
zobaczenia Twojego Hiei na żywca.

Ludzie z MM to mogą w zasadzie pooglądać okładkę, bo to co TomS tu wyczynia już z samym opracowaniem niewiele ma wspólnego :-)

--
pzdr
Kemot

Odpowiedz na tę wiadomość

13-09-10 20:01  Odp: [Relacja] Kolejny... Hiei ;)
randar

Na Forum:
Relacje w toku - 4
Relacje z galerią - 7


Poezja ....

--

Odpowiedz na tę wiadomość

13-09-10 20:22  Odp: [Relacja] Kolejny... Hiei ;)
szyszkownik



Na Forum:
Relacje w toku - 3
Galerie - 2


Grupa: WLKP

Warto było czekać:)
Można oglądać godzinami...

Pozdrawiam
szyszkownik

--
ku chwale kartonu!!! ;)

Odpowiedz na tę wiadomość

13-09-10 20:48  Odp: [Relacja] Kolejny... Hiei ;)
vansen



Na Forum:
Relacje w toku - 1


O qrde... miazga...

--

Odpowiedz na tę wiadomość

13-09-10 21:19  Odp: [Relacja] Kolejny... Hiei ;)
Spychacz



Na Forum:
Relacje w toku - 1
Galerie - 1


W Rupieciarni:
Do poprawienia - 2


Powtórzę za Szyszkownikiem: warto było czekać.
Piękna sprawa. Bloczki też super :) (spróbowałbyś ich nie zrobić:)) Jak na nie patrzę, to zaczynam żałować, że nie zrobiłem u siebie.
Z niecierpliwością czekam na ciąg dalszy.

Pozdrawiam

--
Relacja: NAGATO
Relacja z galerią: FUSO , KING GEORGE V
Galeria: RICHELIEU

Slayer \m/

Odpowiedz na tę wiadomość

14-09-10 03:46  Odp: [Relacja] Kolejny... Hiei ;)
vansen



Na Forum:
Relacje w toku - 1


TomS- jeszcze tylko dokładnie obfotografuj kadłub, wrzuć foty i będę szczęśliwy :D

--

Odpowiedz na tę wiadomość

14-09-10 09:59  Odp: [Relacja] Kolejny... Hiei ;)
Art



Na Forum:
Relacje w toku - 3
Relacje z galerią - 3
Galerie - 25


 - 8

Rzeczywiście warto czekać. Majstersztyk.

Ale ja powtórzę znów, czekam na model TomS’a w dwusetce, tam nam pokaże dopiero detalizację po tym, jak rozłożył na części trzechsetkę Hiei :-))

--
W budowie: Pancernik HMS DREADNOUGHT; Wodnosamolot PBY CATALINA; Czołg MERKAVA Mk II;

Zapraszam do: http://art-modele.pl/

Odpowiedz na tę wiadomość

14-09-10 10:39  Odp: [Relacja] Kolejny... Hiei ;)
volsebix

Dobra dobra....
Gdzie on stoi ??
Japońce go wydobyli i juz jest po remoncie tak ??


Hi hi hi
Nie moge wzroku oderwac...........

Odpowiedz na tę wiadomość

30-10-10 13:43  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Kolejne doniesienia z frontu:

HIEI 1/300



Po ukończeniu masztu rufowego przyszedł czas na drobnicę pokładową.
Na początek kilka żurawików (2 na dziobie i 2 przy rufowej kotwicy). Z uwagi na to, że japończycy stosowali w nich przekrój dwuteownika, a w tej skali trudno wykonać je całkowicie z papieru, zastosowałem mix kartonu i drutu. Środek to drut ( 2/3 do 3/4 długości żurawika liczonej od podstawy) oklejany z obu stron cienkimi, zwężającymi się ku końcowi, paskami papieru (dłuższymi niż drut tzn. na całej długości żurawika). Dodatkowo wzbogaciłem podstawę przez nadanie jej stożkowego kształtu, dodanie obejm i „motylka” – służącego do składania ustrojstwa.
Jak już wielokrotnie pisałem, lubię „tłok” na pokładzie, w związku z tym zamontowałem dziobowe żurawie w pozycji podniesionej



SCHOWEK NA DŹWIG:
Wykonałem go już kiedyś, ale apetyt rośnie w miarę jedzenia i postanowiłem nanieść poprawki. Na zdjęciu z lotu ptaka pokazującym rufowy pokład HIEI widać, że schowek jest od góry zamknięty. Trudno powiedzieć jak to zamknięcie wygląda, ale nie wydaje mi się, żeby była to jedna duża klapa (ze względu na jej rozmiar) Postanowiłem podzielić ją i dodać zawiasy, wzmocnienia itp.
Tu mała uwaga: albo nie zrozumiałem rysunków montażowych albo wnętrze wnęki na mechanizm dźwigu (nie schowka, ale miejsca gdzie dźwig jest osadzony ) zostało wydrukowane jako odbicie lustrzane. Podobnie wg mnie jest z mechanizmem opuszczania dźwigu, który nijak nie pasuje - przeciąłem go wg osi symetrii i skleiłem po swojemu dodając zębatkę, ale o tym później.

Schowek "kiedyś":


i "dziś":



DŹWIG:
Walka z ramieniem dźwigu w skali 1/300 była ciężka i mozolna. Najtrudniejszy jest początkowy etap - sztywne i stabilne wykonanie 2 połówek wraz z wzmocnieniami.


Dodatkowo trochę drutu i efekt widoczny poniżej:






WENTYLATORY:
W sumie: trzy. Dwa z nich to efekt mojej przeróbki nadbudówki rufowej, trzeci jest nieco zmodyfikowanym egzemplarzem z wycinanki. Długo zastanawiałem się jak do nich podejść - głównym problemem było wklejenie cieniutkiej siateczki. Udało się dzięki zbudowaniu wewnętrznego, pomalowanego na czarno szkieletu oklejonego następnie zabarwioną siateczką (torebka od herbaty) i dopiero w dalszej kolejności zabudowaniu całości ściankami wentylatora . Na wywietrznikach przy nadbudówce znajdą się w przyszłości zapasowe pływaki wodnosamolotów.



TRAPY na rufie:
Nie było łatwo. Musiały być w kolorze pokładu - wykorzystałem okleinę. Montowanie i malowanie ich w powietrzu to koszmar! Usztywnia je barierka, wsporniki i... lakier, a całość istnieje jedynie dzięki super glue (aby być precyzyjnym: Cyjanoakrylu od Dragona) Idealnie proste ustawienie słupków klejonych na styk nie udało się (za małe umiejętności). Pewnym ułatwieniem byłoby użycie fototrawek, ale obiecałem sobie, że dopuszczę je co najwyżej w części drabinek. "Tłok" uzyskałem dodając budkę wartownika, poręcze, olinowanie, bloczki, daszek, żurawiki i kilka innych elementów.







Pozdrawiam wszystkich zaglądających
TomS

Post zmieniony (30-10-10 13:48)

Odpowiedz na tę wiadomość

30-10-10 16:54  Odp: [Relacja] Kolejny... Hiei ;)
vansen



Na Forum:
Relacje w toku - 1


Zapierasz dech tym swoim poziomem prac... Brawo. Mistrzostwo.

--

Odpowiedz na tę wiadomość

30-10-10 21:21  Odp: [Relacja] Kolejny... Hiei ;)
barti



Na Forum:
Relacje w toku - 1
Galerie - 5


tak sobie od czaus do czasu lukam na twoją relacje i powiem tylko tyle pozamiatałeś !!!!!!!!!
nie mam pytań

--
www.ismr.pl

[G] ORP BŁYSKAWICA-WAK / [G] Prince Of Wales-GPM / [G] Aurora / [G] Akitsushima / [G] Noworosijsk


Odpowiedz na tę wiadomość

31-10-10 19:58  Odp: [Relacja] Kolejny... Hiei ;)
Maciek S.

Na Forum:
Relacje w toku - 1
Galerie - 1


Niesamowite, ile potrafiłeś z tego wyciągnąć. Ja nie zajmuję się okrętami, ale to, co zrobiłeś do tej pory przewyższa 90% wypocin na tym forum. Pozdrawiam i czekam na zakończenie roboty :)

--
....................................................................................................................................................................
Pozdrawiam,
MS

Odpowiedz na tę wiadomość

31-10-10 20:27  Odp: [Relacja] Kolejny... Hiei ;)
Art



Na Forum:
Relacje w toku - 3
Relacje z galerią - 3
Galerie - 25


 - 8

Znów, jak zakręcony zagrożę dwusetką.. . Tam szaleństwo Twe będzie o 1/3 większe :-))
Tylko już apeluję o niemalowane.

A się zbliża, mówiłeś o kończeniu tego japońca.

Te trapy są śliczne. Wszystko jest śliczne.

--
W budowie: Pancernik HMS DREADNOUGHT; Wodnosamolot PBY CATALINA; Czołg MERKAVA Mk II;

Zapraszam do: http://art-modele.pl/

Odpowiedz na tę wiadomość

02-11-10 07:36  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Po raz kolejny dziękuje za miłe słowa. Nie zgodzę się jednak z "90%" i "wypocinami". Na forum znajduje się wiele wspaniałych prac które były i są inspiracją dla mnie (i nie tylko).

Zatwardziałemu dręczycielowi Artowi ;) na dzień dzisiejszy odpowiedzieć mogę jedynie, że nie wiem, czy wytrzymałbym zwiększoną o 1/3 dawkę szaleństwa (fizycznie, psychicznie i czasowo). Nie wiem też jak na wieść o kolejnym, jeszcze większym i bardziej czasochłonnym projekcie, zareagowali by moi bliscy. Choć... "nigdy nie mów nigdy".

Odpowiedz na tę wiadomość

02-11-10 08:03  Odp: [Relacja] Kolejny... Hiei ;)
Maverick

Na Forum:
Relacje w toku - 7
Galerie - 4


Toms słyszałem o różnych dodatkach fototrawionych i innych "dopalaczach" w modelarstwie, ale żeby zaraz stosowac nanoroboty?:))) Gratuluję wykonania!

Odpowiedz na tę wiadomość

02-11-10 09:24  Odp: [Relacja] Kolejny... Hiei ;)
Borek



Na Forum:
Relacje w toku - 4
Galerie - 2


W Rupieciarni:
Do poprawienia - 1


Toms jak patrze na ten model w twoim wykonaniu to aż mi się odechciewa robić mojego Hiei bo wiem że nie będzie nawet w 20% tak niesamowity jak twój :) Pozdrawiam i czekam na kolejne zdjęcia.

Odpowiedz na tę wiadomość

02-11-10 16:16  Odp: [Relacja] Kolejny... Hiei ;)
Mariusz.R



Na Forum:
Galerie - 2


W Rupieciarni:
Do poprawienia - 1


No, podobno zamknęli sklepiki z dopalaczami jakiś czas temu???
Nie wiem, co bierzesz ale muszę szukać moich okularów...
Powodzenia w dalszej relacji.

--
Pozdrawiam ;-) ŁSM

Odpowiedz na tę wiadomość

09-11-10 09:54  Odp: [Relacja] Kolejny... Hiei ;)
Borek



Na Forum:
Relacje w toku - 4
Galerie - 2


W Rupieciarni:
Do poprawienia - 1


Toms a mógł byś napisać jakich farb używasz do malowania- chodzi mi o to jakiej farby użyłeś do malowania kadłuba i całej reszty. Pytam ponieważ też rozważam malowanie mojego Hiei, ponieważ bardzo nie podoba mi się oryginalny odcień szarości użyty w Małym modelarzu.

Odpowiedz na tę wiadomość

09-11-10 11:01  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

W sprzedaży znajdują się farby dedykowane do floty japońskiej (w zależności od stoczni) ale to dla mnie przesada. W kwestii super realistycznego malowania japońskich okrętów musiałbyś popytać bardziej obeznanych kolegów z forum.
Hiei prawdopodobnie powinien być ciemno szary, tylko pojawia się pytanie: Jak wygląda taki kolor po pewnym czasie na słońcu, wodzie itp?. Temat rzeka...
Istnieje pogląd, że im skala mniejsza tym model powinien być nieco jaśniejszy od oryginału. Testowałem kilka mieszanek i w końcu zdecydowałem się na emalie Testors (albo jak ktoś woli Model-Master) Dark Gull Gray (nr bodajże 1740), myślałem jeszcze nad Gunship Gray z dodatkami ale uznałem, że jest za ciemny. Czy to kolor idealny - pewnie nie, ale nie ma idealnego. Ma duży "+", dobrze kładzie się pędzlem i nie widać smug. W zasadzie jedna odpowiednio położona warstwa idealnie kryje kolor z MM.
Jak napisałem wyżej, maluje pędzlem, z niewielkiego doświadczenia jakie posiadam w tej materii, mogę dodać, że im ciemniejszy kolor, tym trudniej uniknąć smug (pomaga dokładne mieszanie, i przede wszystkim matowy lakier po całej operacji) oraz to, że im większa powierzchnia tym gorzej ją dobrze pomalować za pomocą pędzla.
Jeżeli chcesz brudzić model, kłaść wash itp. to kolor powinien być jeszcze jaśniejszy (tu odsyłam np. do Szyzkownika, Witka, czy też osób zajmujących się tym "zawodowo" np. mistrzów malowania plastyku.)
Część podwodną pokryłem podkładową farba w sprayu (w markecie znajdziesz) taka ani czerwona, ani brązowa. Zabezpieczyłem ja lakierem matowym (też spray, szybko, łatwo, bezproblemowo). Nie wiem, czy muszę przypominać, ale ważne!: Lepiej kilka cienkich warstw sprayu niż jedna z zaciekami.
Pokład ma naturalny kolor okleiny, tam gdzie wymagany jest retusz dobrałem jakiegoś humbrola
Linoleum - jakoś sobie poradzisz, moje było błyszczące, ale po lakierze matowym jest ok.
Do emalii Model Master zaopatrz się w rozcieńczalnik - przyda się w przyszłości (u mnie - Wamod)
Aha - linki lufy itp maluje gun metallem. Mój to stary Model Master przeznaczony specjalnie do aerografów. Nie wiem czy jeszcze takie produkują, ma z tysiąc lat ;) i konsystencję benzyny ekstrakcyjnej, albo zabarwionego rozpuszczalnika. Śmierdzi i trzeba nabrać nieco wprawy w nakładaniu go pędzelkiem.

To chyba na tyle. Mam nadzieję, że choć trochę pomogłem, Koledzy z forum pewnie także chętnie podzielą się swoim doświadczeniem.

PS. Dobrze zastanów się nad malowaniem. W moim przypadku wymaga ono zmiany w podejściu do kolejności sklejania danego podzespołu, przemyślenia i zaplanowania kolejnych czynności, malowania na raty itp. Wszystko co napisałem dotyczy malowania pędzlem, nie mam pojęcia o aerografach więc jeżeli wybierzesz taką metodę, w/w porady mogą być chybione.

PS2 Nie mam w tej chwili dostępu, ale chyba w monografii FUSO jest przepis na japońską farbę, nie wiem tylko czy do Hiei się nadaje

Post zmieniony (09-11-10 11:03)

Odpowiedz na tę wiadomość

09-11-10 11:11  Odp: [Relacja] Kolejny... Hiei ;)
Borek



Na Forum:
Relacje w toku - 4
Galerie - 2


W Rupieciarni:
Do poprawienia - 1


Pomogłeś i to bardzo. Dziękuje za tak wyczerpującą odpowiedz:) Długo się zastanawiałem nad malowaniem modelu, ponieważ wolę standard ale w przypadku tego modelu malowanie chyba wygrało:) Jeszcze raz dzięki i powodzenia w kończeniu modelu.
PS. Może jakieś fotki całego modelu z nadbudówkami;) Pozdrawiam

Odpowiedz na tę wiadomość

13-11-10 12:40  Odp: [Relacja] Kolejny... Hiei ;)
Maciek S.

Na Forum:
Relacje w toku - 1
Galerie - 1


Może trochę przesadziłem, ale przyznam, że poziom jaki prezentujesz jest bardzo wysoki. Przepraszam te 90 %, które obraziłem. Pozdrawiam.

--
....................................................................................................................................................................
Pozdrawiam,
MS

Odpowiedz na tę wiadomość

30-11-10 19:03  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Tematem dzisiejszej aktualizacji będzie (w sumie „będą” – są cztery) DZIAŁA 127mm w skali 1/300.



Miewam okresy, gdy ciężko mi zebrać się do sklejania. Spędzam godzinę na oglądaniu i nic. Najlepszym lekarstwem jest ruszenie z miejsca, rozbujanie machiny.

_____________________________


Uznałem, że HIEI powinien mieć czym odganiać się od najróżniejszych alianckich latadeł i zabrałem się za artylerie przeciwlotniczą.

W „Małym Modelarzu” z uwagi na skalę uproszczono ją, choć należy nadmienić i tak jest dość wiernie oddana. Przejrzałem dostępne rysunki, zdjęcia i zabrałem się do przerabiania (głównie dodawania detali).
Z kronikarskiego obowiązku przypomnę o wydrukowaniu w lustrzanym odbiciu lewej osłony. Erratę można znaleźć w internecie, w moim przypadku owa pomyłka wydawcy nie miała najmniejszego znaczenia.

Działo podzieliłem na 4 podzespoły:

Podstawa wraz ze środkiem – dodatki: imitacja „ramy”, uchwyty, mechanizmy wewnątrz (chyba jakiś silnik), klapa na przedniej osłonie.

Prawa część - tu najmniej do modyfikacji, ale trudny do wykonania element z uwagi cienką prawą ściankę k. otworu wejściowego z tyłu.

2 powyższe w komplecie:



Lewa część – dużo drutologii, dużo zmian



Następnie zmodyfikowałem podłogę – usunąłem mały element z kwadratu w tylnej prawej części. I... może niektórzy powiedzą „po co?”, zrobiłem wnętrze: podwójne siedzenie, przyrząd celowniczy i dwa „zegary”. Początkowo myślałem, że robię je jedynie dla udowodnienia, że da się to zrobić w 1/300, ale po zamontowaniu okazało się ze widać coś przez podniesione osłony otworów obserwacyjnych.



Zespół luf z osłoną – tu najwięcej zamian i własnej twórczości. Musiałem stworzyć cały zespół z lufami, mechanizmami ładowania i pomostami obsługi. Opierałem się na zdjęciach i rysunkach działa 127mm zarówno w wersji z osłoną, jak i bez. Oczywiście nie obyło się bez uproszczeń ale w końcu to 1/300. Lufy wykonałem z igieł lekarskich (2 rodzaje). Poza dwoma stopniami powinny one mieć kształt „stożkowaty”, jednak przy tej wielkości różnica pomiędzy średnicą na wylocie i średnicą przy przejściu do drugiego członu, jest tak niewielka, że niemal niewidoczna i niewarta ogromu pracy jaki trzeba włożyć w ewentualne szlifowanie (uparłem się na nieużywanie luf firmowo toczonych).



Gdy już pojawiły się lufy należało dodać mechanizm podawania pocisków. Nie ma go w Małym Modelarzu i musiałem zaprojektować go samodzielnie. Siatka wygląda mniej więcej tak:



Środkowa część zespołu luf zostanie przykryta osłoną, jest więc maksymalnie uproszczona i składa się z dwóch sześcianów.

Całości dopełniają małe pomosty dla obsługi.

____________________________________

Każde działo z około 13-14 części (Mały Modelarz) rozrosło się po modyfikacjach do około 155 i w całości wygląda tak jak poniżej. Może nie ma porównania z fototrawionymi zestawami dostępnymi np. dla skali 1/350, ale sprawiło mi dużo radości i satysfakcji, że mnożna zrobić je własnoręcznie:





___________________________


Na zakończenie chciałem podziękować Svenowi, który kiedyś obdarzył mnie planami 127-ki, oraz Waldkowi Góralskiemu, na którego zawsze można liczyć w potrzebie.


Pozdrawiam
Tomek

Post zmieniony (01-12-10 07:14)

Odpowiedz na tę wiadomość

30-11-10 19:26  Odp: [Relacja] Kolejny... Hiei ;)
madteam19



Na Forum:
Relacje w toku - 3
Relacje z galerią - 1
Galerie - 3


No no wariat normalnie ;)

--
moja stronka http://www.madteam-modelarstwo.cba.pl zapraszam
pozdrawiam
Patryk vel madteam

Odpowiedz na tę wiadomość

30-11-10 19:38  Odp: [Relacja] Kolejny... Hiei ;)
Borek



Na Forum:
Relacje w toku - 4
Galerie - 2


W Rupieciarni:
Do poprawienia - 1


Właśnie miałem zabrać się za mojego Hiei ale jak zobaczyłem co Ty wyprawiasz to mi się odechciało ;) Gratuluję:) Podoba mi się twoje podejście że nie idziesz na łatwiznę i nie kupujesz gotowych elementów do tej skali i pokazujesz że polak jednak potrafi:) Powodzenia

Odpowiedz na tę wiadomość

30-11-10 20:34  Odp: [Relacja] Kolejny... Hiei ;)
Jasiek



Na Forum:
Relacje w toku - 7
Relacje z galerią - 9
Galerie - 1


Wariat i masochista! :)))

--
Pozdrawiam!

Ukończone ORP Orzeł III, ORP Orzeł I, Wz.28, 7TP, Nieuport 11c.1 "Bebe", SGB 9 "Grey Goose", Zlin 50LS, Flak 38, Ki-61 Hien



Odpowiedz na tę wiadomość

30-11-10 21:26  Odp: [Relacja] Kolejny... Hiei ;)
Thunder909



Ale czarujesz w tym 1:300 ,az milo patrzec.

Odpowiedz na tę wiadomość

30-11-10 21:45  Odp: [Relacja] Kolejny... Hiei ;)
grzegorz

Ty masz na etacie mrówki do roboty bo jak oglądam twoją relacje to mi szczena opadła i stwierdziłem że to nie możliwe a by człowiek kleił taką drobnicę podziwiam jest co !!!!!!!

Odpowiedz na tę wiadomość

30-11-10 23:11  Odp: [Relacja] Kolejny... Hiei ;)
vansen



Na Forum:
Relacje w toku - 1


Normalnie korba. Brak słów. Brawo!!!!!!

--

Odpowiedz na tę wiadomość

30-11-10 23:24  Odp: [Relacja] Kolejny... Hiei ;)
Stachowitz

Na Forum:
Relacje w toku - 2
Galerie - 2


Kurna, kolejny magik... Ile płacisz krasnoludkom za roboczogodzinę? Poważniej pisząc - naprawdę piękne rzeczy w tej relacji oglądam.

Odpowiedz na tę wiadomość

02-12-10 12:58  Odp: [Relacja] Kolejny... Hiei ;)
Spychacz



Na Forum:
Relacje w toku - 1
Galerie - 1


W Rupieciarni:
Do poprawienia - 2


Detalizacja rewelacyjna i to w takiej skali, ale do tego już nas przyzwyczaiłeś.
Zaciekawiły mnie, natomiast, te osłony nad lufami. W moim Fuso takich nie ma, przejrzałem zdjęcia i tam też ich nie ma. TU też nie. Czy na Hiei i może jakichś innych okrętach było inaczej?

PS. Popieram Arta w jego namowach na skalę 1:200 w następnym modelu:)

Pozdrawiam

--
Relacja: NAGATO
Relacja z galerią: FUSO , KING GEORGE V
Galeria: RICHELIEU

Slayer \m/

Odpowiedz na tę wiadomość

02-12-10 17:37  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Bardzo dziękuje za uznanie i motywację do dalszej pracy.

Spychacz:
Na FUSO takich osłon nie widziałem. Dokładne plany znajdziesz natomiast w Anatomii TAKAO Skulskiego (okręt na stan 1942r). Tę wersję dział lansują Profile Morskie dotyczące HIEI i Gakken nr 65 oraz oczywiście Mały Modelarz. W internecie można odszukać zdjęcia i rysunki tego modelu. Kilka z nich:



Minie osobiście bardziej podoba się wersja bez osłon. Wydaje mi się ciekawsza. Można bardziej poszaleć i "efekt tłoku" jest znacznie większy. Nie miałem jednak potwierdzenia, że akurat ta była na HIEI, zostawiłem więc wycinankową.

Odpowiedz na tę wiadomość

02-12-10 20:17  Odp: [Relacja] Kolejny... Hiei ;)
OSTOJA



Na Forum:
Relacje w toku - 1
Relacje z galerią - 39
Galerie - 11


 - 17

Nie zaglądałem do tej relacji, okręty nie bardzo mnie interesują, myślałem - a kolejne pływadło ale dzisiaj zajrzałem i jestem w autentycznym szoku. Mam pytanie - czy przy pracach nad tymi wszystkimi drobiazgami korzystasz z mikroskopu?

--
STEP BY STEP
Pośpiech jest wskazany tylko przy jedzeniu ze wspólnej miski.

Odpowiedz na tę wiadomość

03-12-10 09:03  Odp: [Relacja] Kolejny... Hiei ;)
Art



Na Forum:
Relacje w toku - 3
Relacje z galerią - 3
Galerie - 25


 - 8

Popieram Spychacza i popieram siebie – dawaj jak najszybciej dwusetkę – ale nie malowaną ;-)
Mnie w tym Twoim szaleństwie, TomS zadziwia –poza wykonawstwem - determinacja i konsekwencja. Skąd Ty to bierzesz, kurcze.

--
W budowie: Pancernik HMS DREADNOUGHT; Wodnosamolot PBY CATALINA; Czołg MERKAVA Mk II;

Zapraszam do: http://art-modele.pl/

Odpowiedz na tę wiadomość

03-12-10 15:53  Odp: [Relacja] Kolejny... Hiei ;)
syriusz



Na Forum:
Relacje w toku - 3
Galerie - 9


 - 16

Niewiarygodnie wykonane! Tylko podziwiać.

--
"Wierzę wbrew nadziei"
Zapraszam na moją stronę - http://www.syriusz.tkdami.net

__________________________________________________
Jeśli chciałbyś pomóc mi w leczeniu, możesz to zrobić poprzez:

Przekazanie 1% podatku
KRS: 0000064892
Cel szczegółowy koniecznie wpisz: Łukasz Głowacki

lub

Dobrowolne wpłaty skierowane na moje konto bankowe:
Numer konta: 30 1140 2004 0000 3302 4139 9308
Tytułem: Łukasz Głowacki

Odpowiedz na tę wiadomość

03-12-10 18:03  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Ostoja, nie używam mikroskopu, po prostu, jak napisał to jeden z użytkowników konkurencyjnego forum: "trzeba mieć zoomy w oczach" i być "zniewalaczem krasnoludków" ;)

Teraz poważnie. Nie będę ukrywał, że bardzo mnie motywują Wasze opinie, a pozytywny odbiór mojej pracy napędza do dalszego działania i zmusza do coraz wyższego podnoszenia poprzeczki. Jednak Hiei nie jest idealnym modelem, a od wielu prac które można znaleźć choćby na tym forum, dzielą go lata świetlne. Jak każdy projekt długofalowy cierpi na syndrom, który określiłbym jako: "przekleństwo rozwoju modelarza". Chodzi mi o to, że z moje umiejętności się stopniowo powiększają i patrząc wstecz widzę rzeczy, które teraz zrobiłbym inaczej, lepiej... Przekleństwo tkwi w tym, że za kilka m-cy to samo będę sądził o tym co wykonałem teraz i tak bez końca.

Wspomniana przez Arta determinacja i konsekwencja jest ważna, (odpowiadając skąd ją biorę?- od Was), jednak istotne jest coś innego. Coś co stanowi wg mnie kwintesencje modelarstwa, czy jak ktoś woli frajdolarstwa. Ważni są ludzie. Gdy zabrałem się za Hiei i w jakiś sposób udowodniłem, że nie jest to słomiany zapał, pomocną dłoń podali mi całkiem obcy pasjonaci, których znałem najwyżej z nicka. Na pytanie: "jak mogę się odwdzięczyć?" odpowiadali: "nie ma sprawy, zrób okręt". Nie interesowało ich czy jestem z czarnego, niebieskiego, pomarańczowego czy innego forum, czy jestem zwolennikiem Hala czy Domu Bumagi, czy kibicuje Legii, ŁKS-owi Widzewowi... To, poza wiedzą płynącą z relacji jest kwintesencja forów modelarskich. Wszystkim tym "dobrym duchom" bardzo dziękuje i także dla nich będę starał się ciągle rozwijać. Mam nadzieje, że z pozytywnym skutkiem:)

Pozdrawiam
Tomek


_____________________________


EDIT:
Orientuje się może ktoś jaki nr. Humbrola odpowiada zieleni z japońskich wodnosamolotów?

Post zmieniony (03-12-10 18:14)

Odpowiedz na tę wiadomość

03-12-10 21:33  Odp: [Relacja] Kolejny... Hiei ;)
Stachowitz

Na Forum:
Relacje w toku - 2
Galerie - 2


Z tego co się orientuję to Humbrol 149 (Dark Green) wydaje się być najbliższy orginałowi. Podam też tabele FS: dla samolotów produkcji Nakajima to byłby: 34092 (Pactra A31), dla samolotów z Mitsubishi: 34036 (nie znalazłem odpowiednika w farbach). Natomiast można kupić w Polsce farbę akrylową Tamiya XF 11 J.N. Green. Tu jest link http://www.j-aircraft.com/research/amacryl.htm gościa co coś o tym skrobie - może skorzystasz. Jeżeli nie - to poszukam dalej. Ale z Humbrolem to wydaje mi się ten 149. Tu też jest przelicznik kolorów http://www.nieborek.pl/?pokaz=przelicznik&ff=humbrol&fw=149 - ten FS 34092 wydaje się być właśnie Humbrolem 149.

Pozdrawiam!!

PS. co do malowania japońskich wodnosamolotów - i nie tylko: farby były średniej jakości, szybko matowiały, odcienie zieleni mogły się różnić od siebie.

Post zmieniony (03-12-10 21:34)

Odpowiedz na tę wiadomość

03-12-10 23:50  Odp: [Relacja] Kolejny... Hiei ;)
Batonus



Na Forum:
Relacje w toku - 14
Relacje z galerią - 16
Galerie - 17


 - 10

Grupa: QWKAK

:-O

2 pytanka:
- średnica drutów? Tzn te wszystkie schodki. Podejrzewam, że 0,1mm - ale potwierdź proszę,
- czym robisz takie fajne zdjęcia? Czas migawki musi być krótki, bo nawet te z działkami na paluchach nie są poruszone. Jakiś specjalny dyfuzor do lampy?

Cieszę się, że uparłeś się na niekorzystanie z luf toczonych :-)
Chyba dlatego, że mam podobne podejście.

Tym modelem, jeżeli go gdzieś pokażesz na konkursie - sądzę, że zmieciesz wszystkich wokół.

--
Fejs - zbuk: Tomek Szejnoch, w robocie: Hulk (krążownik ;-) Bałtyk
Zazdroszczę owadom - w makro są doskonałe.

Odpowiedz na tę wiadomość

04-12-10 19:58  Odp: [Relacja] Kolejny... Hiei ;)
EDO

Na Forum:
Relacje w toku - 3


To naprawdę powala. MM sklejałem jakieś 30 lat temu mając jeszcze mleko pod nosem, ale to co tu zobaczyłem...
Chyba wybiorę się do piwnicy i zobaczę co tam leży..... czas spróbować sił :)

Post zmieniony (04-12-10 19:59)

Odpowiedz na tę wiadomość

05-12-10 10:54  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Stachowitz - dziękuje za informacje, na pewno się przydadzą

____________________________

Tomex - Drut który użyłem na schodki ma "na oko" około 0,15 (nie mam suwmiarki). Mam go z resztek przewodu który pozostał mi po skróceniu żyrandola. To dwużyłowy przewód w przeźroczystej izolacji a plecionka jest w kolorze srebrnym, nie miedzianym. Używam także jeszcze cieńszego przewodu, pochodzącego z silniczka wyjętego z starego napędu CD-ROM, jest on podobny z grubości do włosa, ale także bardzo wiotki imało odporny na dotykanie podczas obracania elementów. Wcześniej wymieniony przewód ("srerbrny") ma tę zaletę, że jest sztywniejszy od posiadającego taką samą średnicę przewodu "miedzianego" . Może to jednak tylko moje odczucie.

Jeżeli chodzi o zdjęcia to nie stosuje żadnego dyfuzora. Wydaje mi się, że chodzi ci o konkretne parametry, odpowiem bardziej szczegółowo, może komuś w przyszłości coś się przyda. Zaznaczam, jednak, że nie jestem żadnym specem od foto:
Używam aparatu Sony H5 (kilkuletni model, tzw. hybryda z 7,2 mpix.)

Zdjęcia czasem muszę robić szybko i nie mam czasu na namioty bezcieniowe, wyciąganie statywów itp. więc radzę sobie nastęująco:
Oświetlenie to 2 żarówki pod sufitem (klasyczne 23W energooszczędna) + lampka biurowa z halogenem. Taki układ daje dziwne światło wiec w aparacie ustawiam balans bieli tzw "jednym dotknięciem". Pewnie podobna funkcja jest w wielu markach. Dla mniej zorientowanych: trzeba przed obiektywem umieścić biała kartkę oświetloną światłem jakie będzie podczas fotografowania i uruchomić pomiar.
Parametry to:
- fotografowanie z priorytetem przesłony (tryb A)
- przesłona 4,5
- włączony tryb macro
- tryb pomiaru: centralny
- oświetlenie "daje po oczach", wiec można ustawić parametry ekspozycji ustawić na -0.3 do -0,7EV (skróci to też czas migawki)
- nie używam lampy błyskowej
- ZOOM przy tej odległości nie przekroczy x2,4 (tzn w tym aparacie)

Jeżeli chodzi o zdjęcia "w paluchach" to robi się je prościej niż się wydaje. Aparat ma jeden punkt podparcia więcej - koniec obiektywu opiera się o kciuk lub inną część dłoni trzymającej element, a ew. ruchy reki powodują podobne ruchy aparatu (taka mała ręczna stabilizacja :) )

Zdjęcia są w sumie nieobrabiane. Jedyne co wykonuje to przycinanie w Picasa3 (darmowy) i czasem używam opcji wtapiania brzegów zdjęcia jeżeli łącze ich kilka na jednym obrazku (to te z czarnym tłem) - krawędzie zdjęć płynnie stapiają się z czarnym tłem (np Corel lub inne).

Odpowiedz na tę wiadomość

05-12-10 14:51  Odp: [Relacja] Kolejny... Hiei ;)
Jezier

Na Forum:
Galerie - 1


myślałeś może aby gwintowane lufy robić ? <lol>

Nie no masakra normalnie... O_o

Odpowiedz na tę wiadomość

29-12-10 21:04  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

To już ostatnia aktualizacja HIEI 1/300 w roku 2010

_____________________________________________


Zabrałem się za drobnicę na pokładzie rufowym. Na pierwszy ogień poszły części nr 3. Aby dodać „tłoku” postanowiłem je zmodyfikować dodając imitacje zawiasów, oddzielone klapy (gdzieniegdzie otwarte)... Zauważyłem, że Japończycy stosowali pod klapami podnoszone kratownice (coś niczym żaluzje), niestety ich idealne wykonanie przerasta moje możliwości i nie jestem w stanie skleić drutologii o takiej ilości żeber na ramie, uprościłem je wiec i żebra są ale w mniejszej ilości niż w oryginale.



ZEJŚCIÓWKI:
Otwory wykonałem już na etapie budowy kadłuba, pozostało jedynie wepchnąć w nie schody i skleić zejściówki. Kłopot sprawiły mi podstawy lub jak ktoś woli leżący na deskowaniu kołnierz (cieniutkie ścianki) Problem ominąłem najpierw wycinając otwór, następnie naklejając znajdujące się na „kołnierzu” elementy a dopiero na końcu obcinając zewnętrzne krawędzie. Ufff… mam nadzieje, że nie zamieszałem zbytnio ;)
Dodałem drutologie i kilka dodatkowych elementów. Nie obeszło się bez uproszczeń, a całość i tak liczy w okolicach 25 części.



UWAGA! Dla sklejających HIEI. Myślę, że autor modelu popełnił błąd. O ile zejściówki na dziobie (cz. nr 8) są zaprojektowane w zasadzie poprawnie, to źle zinterpretowano rysunek z Profili Morskich (na podstawie których zaprojektowano model) i zejściówki na rufie (cz. nr 4) są nieodpowiednie. Otwartą „klapę” wraz z wspornikami wzięto za jeden element i w modelu pojawiła się bryła geometryczna o kształcie zabudowanej, otwartej zejściówki. Wg mnie nielogiczne, bo:
a) przeszkadza w obrocie luf działa „D”,
b) wydostający się z wnętrza kadłuba marynarz najpierw wdrapywałby się ponad poziom pokładu, by później zeskakiwać/schodzić na pokład.
Najprostszym rozwiązaniem jest wykonanie wszystkich zejściówek tak jak te na dziobie.



WYCIĄGARKI:
Opierając się na rysunkach (polecam np. Anatomia FUSO) dodałem kilka detali (min. pokrętła i elementy silnika, wzmocnienia na korpusie itp) oraz zmniejszyłem wysokość całego urządzenia. Podsumowując: dużo niewidocznej drobnicy (ok. 30el/szt).



KOŁA RATUNKOWE NA RUFIE:
Koła jak koła ;) od siebie dodałem kratownice-mechanizmy w których były mocowane. Sklejenie i pomalowanie takiej klatki jest hmmm…. jakby tu powiedzieć?…denerwujące :)



I zdjęcie całości drobnicy:



____________________________

Zastanawiam się nad jedną rzeczą:
Podstawa działa „D” Posiadam zdjęcie przedstawiające kilku oficerów pozujących przy barbecie działa na rufie pancernika typu Kongo. Na niej naniesiona jest białą farbą podziałka (kątowa) z cyframi. Kusiło mnie aby namalować ją na HIEI, ale nie mam pewności czy:
a) zdjęcie przedstawia HIEI,
b) z którego roku pochodzi i czy np. nie została ona zamalowana podczas wojny itp.
Barbeta pozostanie wiec prawdopodobnie szara.

____________________________

Wszystkim oglądającym życzę udanego Sylwestra i Szczęśliwego Nowego Roku! Do zobaczenia w 2011r
Pozdrawiam
Tomek

Post zmieniony (29-12-10 21:06)

Odpowiedz na tę wiadomość

29-12-10 21:15  Odp: [Relacja] Kolejny... Hiei ;)
OSTOJA



Na Forum:
Relacje w toku - 1
Relacje z galerią - 39
Galerie - 11


 - 17

Przepraszam jeżeli się powtórzę - w jakiej skali jest zrobiona ta groszówka?

--
STEP BY STEP
Pośpiech jest wskazany tylko przy jedzeniu ze wspólnej miski.

Odpowiedz na tę wiadomość

30-12-10 15:45  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Groszówka jest w skali 10:1 dodam, że mam też makietę ludzkiej łapy w takiej samej skali ;)

Odpowiedz na tę wiadomość

30-12-10 16:13  Odp: [Relacja] Kolejny... Hiei ;)
vansen



Na Forum:
Relacje w toku - 1


Masacra... :D

--

Odpowiedz na tę wiadomość

30-12-10 16:23  Odp: [Relacja] Kolejny... Hiei ;)
OSTOJA



Na Forum:
Relacje w toku - 1
Relacje z galerią - 39
Galerie - 11


 - 17

TomS: "Groszówka jest w skali 10:1 dodam, że mam też makietę ludzkiej łapy w takiej samej skali ;)"
I wszystko teraz jest jasne jak słońce :-))). Pozdrawiam.

--
STEP BY STEP
Pośpiech jest wskazany tylko przy jedzeniu ze wspólnej miski.

Odpowiedz na tę wiadomość

30-12-10 17:07  Odp: [Relacja] Kolejny... Hiei ;)
Witek



Na Forum:
Relacje w toku - 1
Relacje z galerią - 1
Galerie - 1


TomS ale teraz to pojechałeś !!! Masakra aż brak słów. Respekt!!!

--
Pozdrawiam Witek
Na warsztacie Yamato , Scorpion, Amerigo Vespucci, Akizuki

-----------------------------------
Samoloty. Okręty, Pojazdy
-----------------------------------

Odpowiedz na tę wiadomość

30-12-10 21:13  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Witku, masakra to Twoje zejściówki w Yamato. Są świetne. Moje przy nich to pikuś i nawet nie pomoże mi tłumaczenie że tu 1/300 a tam 1/200

Odpowiedz na tę wiadomość

29-01-11 21:49  Odp: [Relacja] Kolejny... Hiei ;)
TomS



Na Forum:
Relacje z galerią - 1
Galerie - 1


 - 1

Witam w kolejnej odsłonie relacji HIEI 1/300

______________________________________________________


Dziś drobnica dziobie i rufie:


MASZT (ściślej, jego podpora) FLAGI NA RUFIE:
Tu zmiana: podobnie jak w przypadku dziobowego nie jest on "drągiem" wyłażącym z pokładu, ale dwuteownikiem z podporami do którego dopiero mocowane jest właściwe, dłuższe "drzewce" masztu. Do wspornika przyczepione są są dwie lampy. Mam nadzieje że kolejność obrana przeze mnie (czerwona - dół, biała - góra) jest poprawna. Dodatkowo zamontowałem drabinkę sznurową do znajdującej się na rufie wysepki.


WSPORNIKI:
do tentów (dużych "namiotów" rozpinanych nad pokładem dziobowym i rufowym). Widać je na kilku zdjęciach Hiei. Nie mam ich dokładnego rysunku ale nie myślę, aby zbytnio różniły się od tych na Fuso. Kiedyś zrobiłbym je wstawiając odcinki drutu, ale obiecałem podnosić poprzeczkę, wiec będą bardziej zdetalizowane. Troszkę cienkiego papieru, cieniutkiego drutu na obejmy, odciągi i...

Wsporniki na osi okrętu są wyższe i w mniejszej ilości.

Na koniec postanowiłem wstawić linę łączącą szczyty wsporników. Chciałem aby nie byłą naciągnięta niczym struna, więc wklejałem z odcinków łączących sąsiadujące wsporniki. Poradziłem sobie wykonując pracę w następującej kolejności:
odtłuszczenie -> pocięcie i dopasowanie odcinków -> pomalowanie na stalowy kolor końców każdego odcinka (aby nie zapaprać później słupka) -> wklejenie pomiędzy wsporniki -> malowanie końcowe.

WENTYLATORY:
3szt w okolicach zejściówki na rufie (w Miyuki-Kai) są zaznaczone w innym miejscu niż na zdjęciach (zbyt daleko w stosunku do rufy).

Czas przynosi zmiany w warsztacie i obecnie wykonuje je nawijając cienki pasek papieru na rurce do momentu uzyskania odpowiedniej średnicy wentylatora, następnie doklejam górną pokrywę (po wcześniejszym jej wyobleniu). W tzw "standardzie" byłby to już koniec pracy, jednak pomalowanie tak wykonanych elementów wyciągnie wszystkie niedoskonałości i zmasakruje pracę. Za pomocą papieru 1200 szlifuje więc krawędzie połączenia części do momentu zniknięcia linii podziału i uzyskania jednolitej całości.
Kilka "grzybków" znajduje się na rufie w okolicach barbet dział "C" i "D". W sprawie ich lokalizacji zmuszony byłem zaufać wymienionym wyżej planom starając się w miarę możliwości konfrontować je ze zdjęciami sylwetki okrętu. Tak pojawiło się dodatkowe 3szt. przy "D" i 5szt. przy "C".


Sezon grzybiarski rozkręcił się i na kolejny ogień poszło kilka wentylatorów na dziobie i w okolicach barbety "A". Posiłkowałem się planami i zdjęciami przedniej części zamieszczonymi np. w Profilach Morskich i Gakkenie 65. Efekt - cała masa różnego rodzaju wentylatorów.

BARBETA działa "D"
Znalazłem stare zdjęcie HIEI gdzie widać 3 małe skrzynki (elektryczne?) miałem dylemat czy nie zostały one zlikwidowane podczas modernizacji jednak zaryzykowałem i dorobiłem je.


LAMPY:
Kiedyś zwrócono mi uwagę, że na modelach okrętów japońskich nie spotyka się lamp (zwykłych oświetleniowych), a marynarze (pomijając momenty zaciemnienia) musieli je mieć, aby cokolwiek widzieć w nocy i nie błądzić po omacku. Gdy wie się czego szukać, lampy takie widać na kilku zdjęciach japońskich jednostek (o ile są one, tzn zdjęcia, w odpowiedniej jakości). Mam jedną lokalizacje lampy. Z chęcią wykonałbym inne, ale mam opory przed wieszaniem ich "logikę" bez materiałów. Szkoda.
Wykonanie: Najpierw pomalowałem papier farbą chrome silber,

później za pomocą wybijaka z igły lekarskiej wyciąłem małe krążki.

Na stronę pomalowaną naniosłem maleńką kroplę wikolopodobnego kleju z Wamodu,

poczekałem aż wyschnie, stanie się przeźroczysty i utworzy małą kopułkę.

Całość na wszelki wypadek pomalowałem lakierem, a później wstawiłem z pomalowaną obręcz z drutu. Kupa roboty, efekt niemal niewidoczny, satysfakcja - bezcenna.


OSPRZĘT KOTWICZNY:
Wkleiłem końce kotwic w otwory, do nich doczepiłem łańcuch (pomalowany ciemnym metalizerem), nie miałem siły wykonywać poprzeczek w oczkach, ale przy tej wielkości i skali i tak byłyby niewidoczne.


Otwory zostały przykryte zabezpieczeniami.


Kołowroty nieco zmodyfikowałem i dodałem pokrętła.
Wykonałem mocowania stoperów i stopery.


ŚWIETLIK
Na rufie pojawił się ostatni ze świetlików (tym razem nieco mniejszy).


Dodałem też bloczki i olinowanie do żurawików (kotwice) na rufie.

SCHODKI:
Zejście z pokładu wodnosamolotów na rufowy to 2 schodki z (Małego Modelarza) i dodatkowe 3 wykonane na podstawie Planów Modelarskich i Miyuki-Kai.


________________________

Rufa i dziób na dzień dzisiejszy prezentują się następująco:



tu zestawienie z pomiarową 1 groszówką;)


PS.Przepraszam za kiepską jakość zdjęć.

Pozdrawiam
Tomek

Odpowiedz na tę wiadomość

29-01-11 22:08  Odp: [Relacja] Kolejny... Hiei ;)
benek



Na Forum:
Relacje w toku - 8
Relacje z galerią - 1
Galerie - 13


 - 1

Nie moge wyjść z podziwy jak Ty to wszystk robisz poprosty masakra :) piękny okręcik :)

--

Odpowiedz na tę wiadomość

29-01-11 22:22  Odp: [Relacja] Kolejny... Hiei ;)
pulpetto

Na Forum:
Relacje w toku - 1
Relacje z galerią - 18
Galerie - 18


Ja sobie tak cichutko przysiąde do oglądaczy tej relacji i nic nie będę mówił...


Bo od oglądania tego co robisz mowę mi odjęło ;-)

--
KMH Sokół Radom

Odpowiedz na tę wiadomość

29-01-11 22:34  Odp: [Relacja] Kolejny... Hiei ;)
Paolo vanKossi



Na Forum:
Relacje w toku - 2
Galerie - 1


Mistrzostwo Świata

--
Pozdrawiam:
Paolo vanKossi
______________________________________________________________

Jestem tylko zwykłym sklejaczem i czerpię z tego kupę frajdy.

Odpowiedz na tę wiadomość

29-01-11 22:40  Odp: [Relacja] Kolejny... Hiei ;)
Jasiek



Na Forum:
Relacje w toku - 7
Relacje z galerią - 9
Galerie - 1


To nie jest normalne żeby robić tak małe rzeczy :)

--
Pozdrawiam!

Ukończone ORP Orzeł III, ORP Orzeł I, Wz.28, 7TP, Nieuport 11c.1 "Bebe", SGB 9 "Grey Goose", Zlin 50LS, Flak 38, Ki-61 Hien
